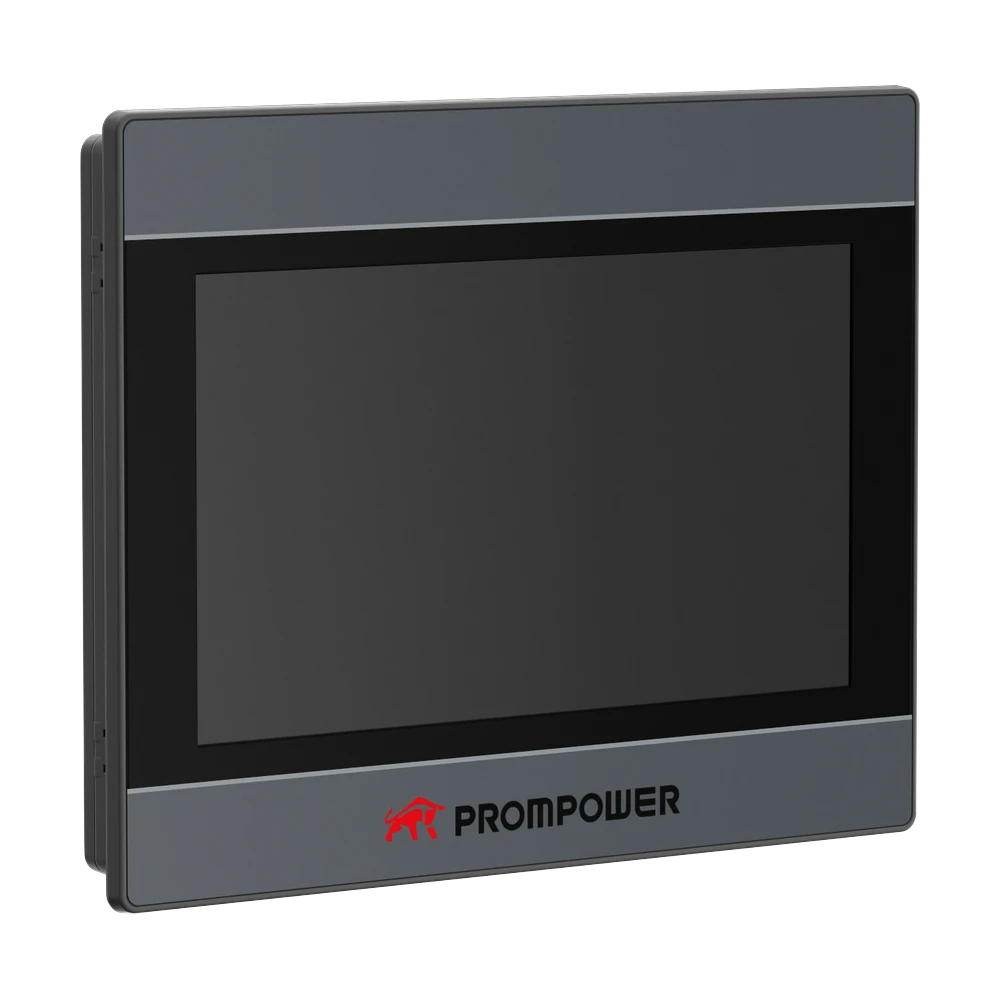

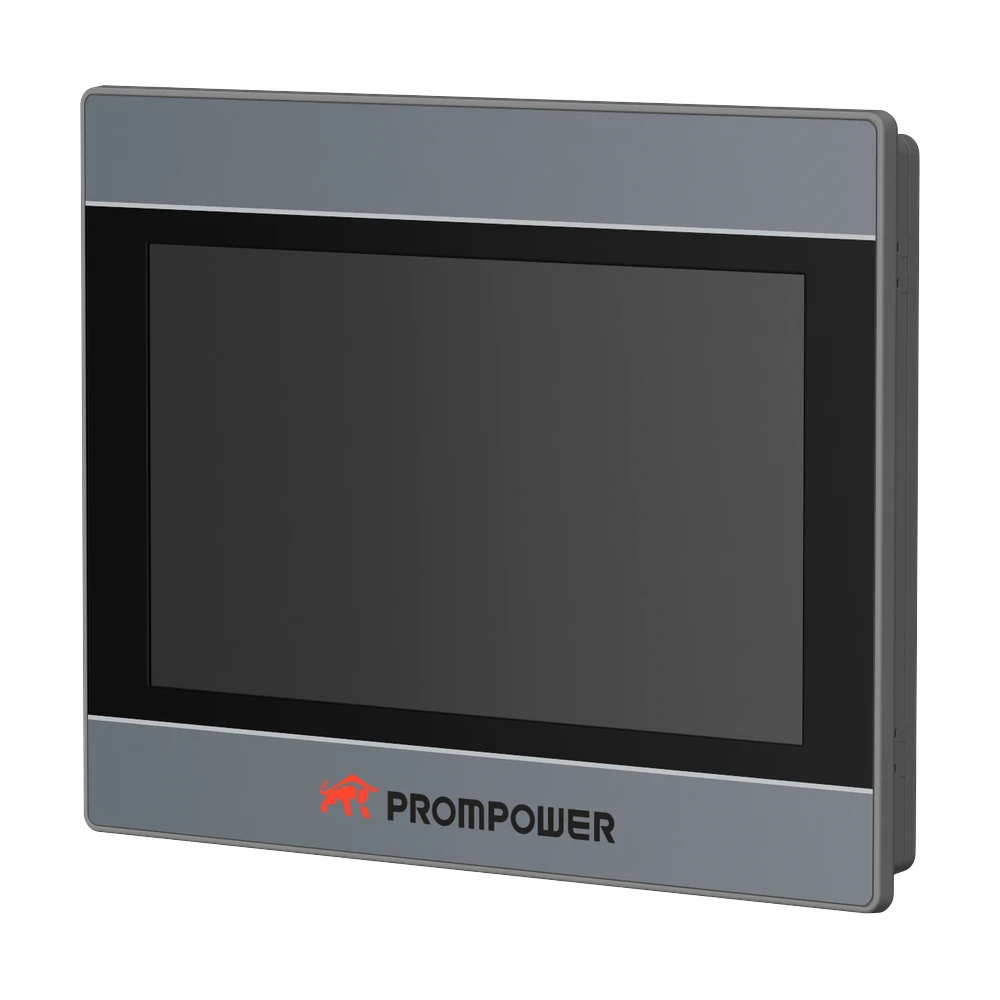

PH10-101S-FE

PH — новая серия сенсорных панелей оператора PROMPOWER. От классической серии PH1 она отличается платформой: двухъядерный процессор Cortex-A7 1 ГГц (у старшей модели — ARM Cortex-A8 1 ГГц), больше памяти, широкоформатные экраны 16:9 и другой набор интерфейсов. Диагонали — 4,3″, 7″, 10,1″ и 15,6″, сенсор во всех моделях промышленный четырёхпроводный резистивный: он работает в перчатке и не боится загрязнённой лицевой панели.

Обозначение читается по частям: цифра после PH — класс диагонали, далее её точное значение, буква F — базовое исполнение с последовательными портами, FE — исполнение с Ethernet. В разделе четыре позиции: PH4-043S-F (4,3″, 800 × 480), PH7-070S-FE (7″, 1024 × 600), PH10-101S-FE (10,1″, 1024 × 600) и PH15-156S-FE (15,6″, Full HD 1920 × 1080).

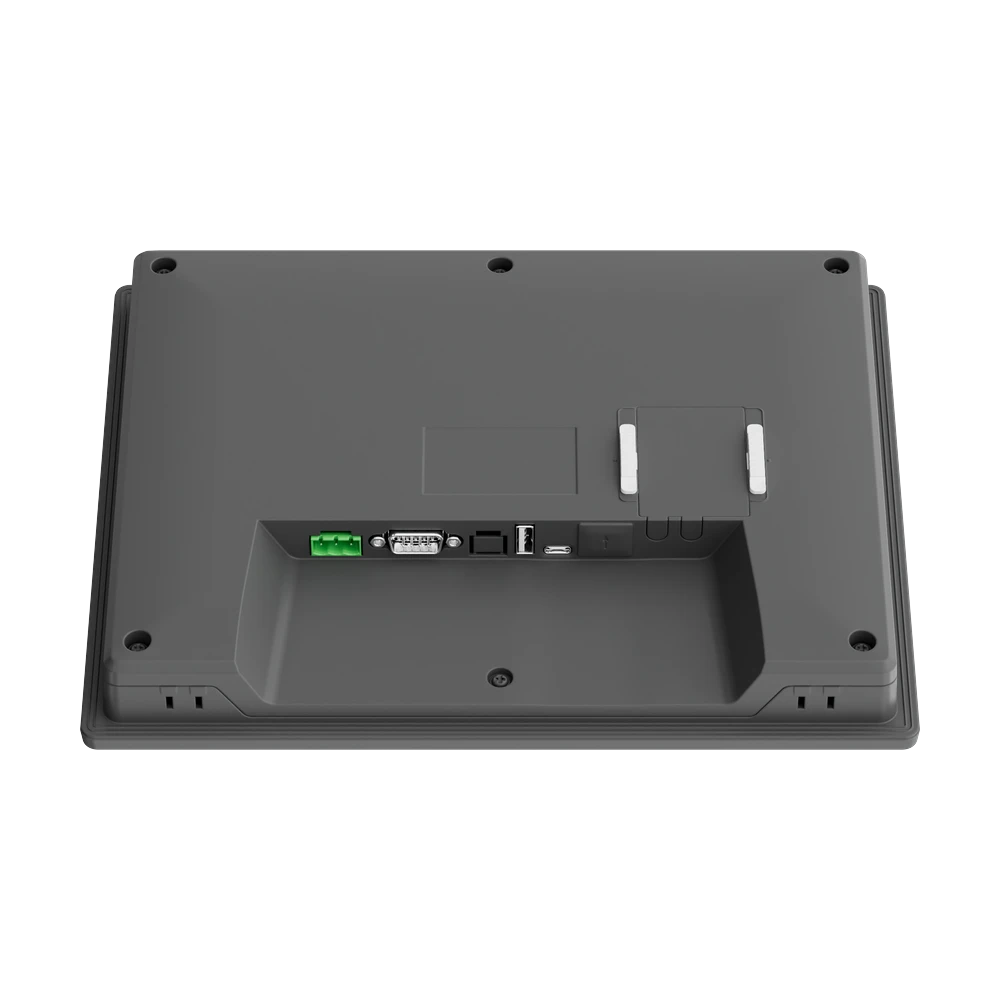

Связь с оборудованием: у всех моделей разъём DB9 с COM1 (RS232/RS485/RS422) и COM3 (RS232). У PH7-070S-FE и PH10-101S-FE к этому добавлены отдельный клеммный RS485 (COM2) и порт Ethernet 10/100 Мбит/с с автосогласованием, у PH15-156S-FE — два порта Ethernet 10/100 Мбит/с и COM2 с RS485/RS422. Загрузка проекта идёт через USB Slave, к USB Host подключаются флеш-накопитель или сканер штрихкодов; у PH15-156S-FE есть также слот Micro SD и загрузка проекта по Ethernet.

Питание — 24 В постоянного тока с широким рабочим диапазоном 9–28 В (у PH15-156S-FE 18–28 В), потребление от 5 до 18 Вт. Во всех моделях предусмотрена защита от грозовых перенапряжений, у PH15-156S-FE — изолированный модуль питания; допустимое время пропадания питания менее 5 мс. Панели соответствуют стандартам электромагнитной совместимости EN61000-6-2 и EN61000-6-4 и требованиям RoHS.

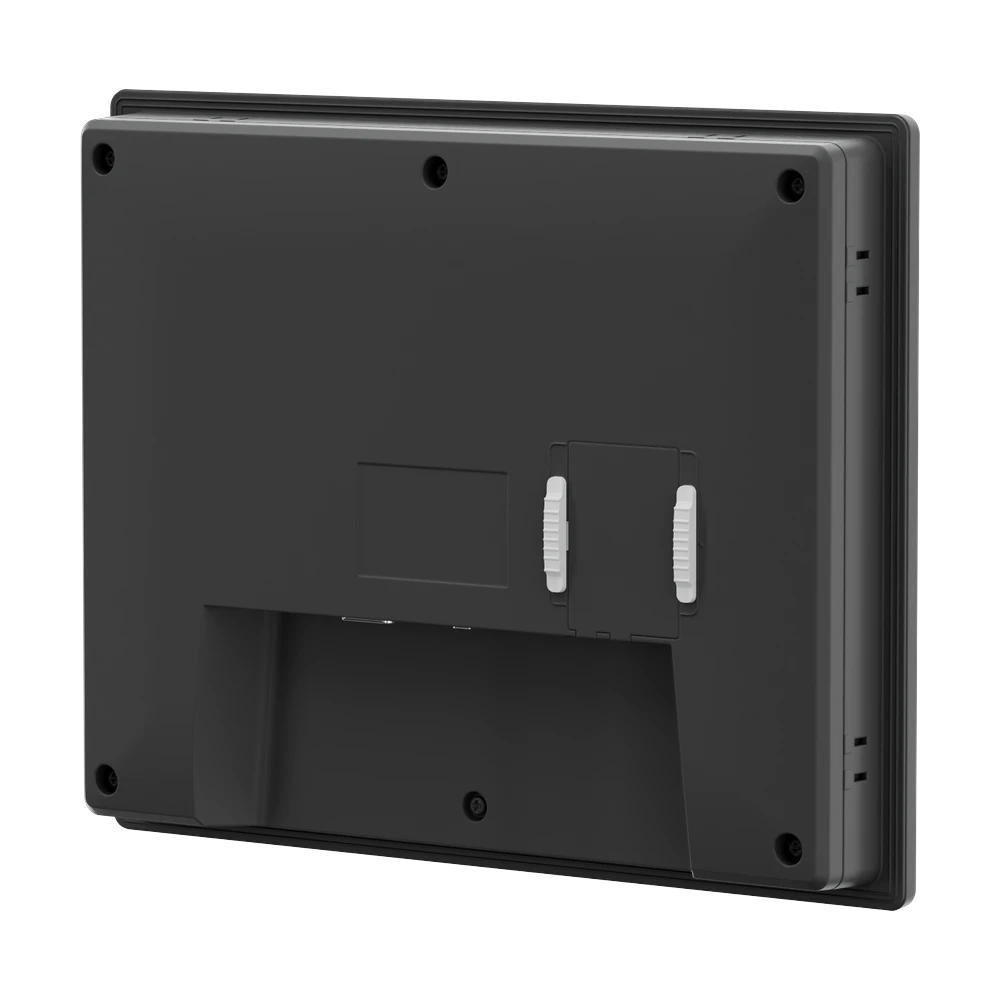

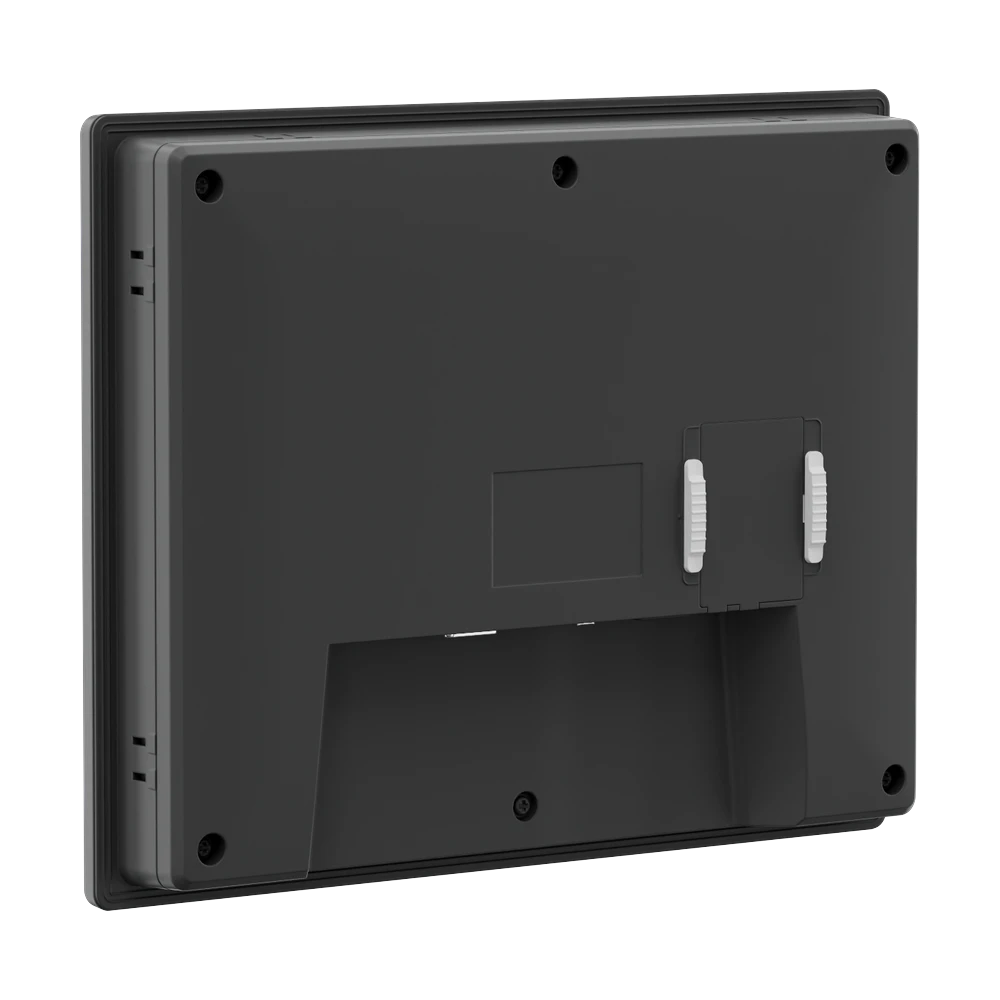

Монтаж встраиваемый, со штатными защёлками: панель заводится в вырез двери шкафа снаружи. Передняя панель имеет степень защиты IP65 при установке заподлицо, задняя часть корпуса — IP20. Корпуса 4,3″, 7″ и 10,1″ выполнены из инженерного пластика, 15,6″ — из алюминиевого сплава и дополнительно поддерживает крепление VESA.

Среда разработки для серии PH — PROMPOWER HMI Studio 2; в разделе документов выложены дистрибутив программного обеспечения для панелей серии PH и руководство пользователя «PROMPOWER HMI Studio 2» объёмом 818 страниц. По ТТХ раздела панели поддерживают рецепты, разграничение доступа, драйверы связи с оборудованием разных производителей и работу с тегами CODESYS.
