PH1-043S-F

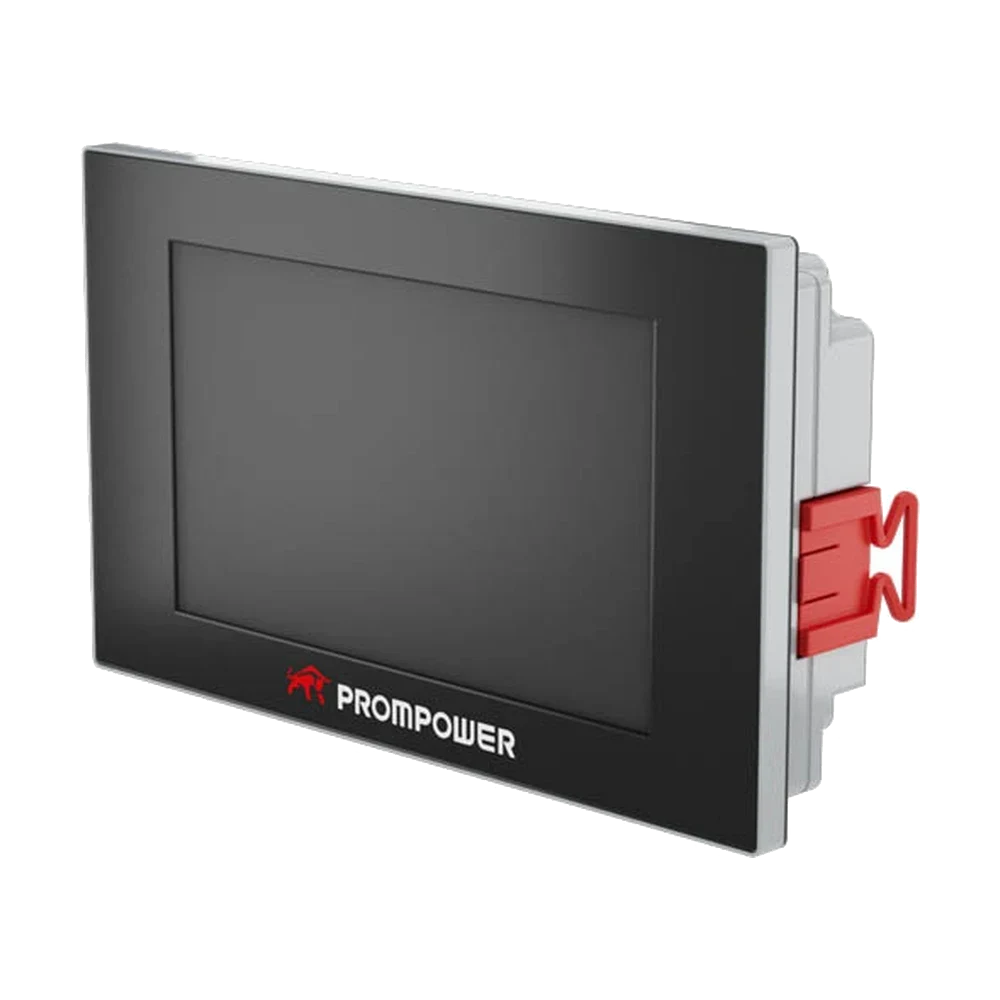

PH1 — классическая серия сенсорных панелей оператора PROMPOWER: терминал визуализации и управления, который встраивается в дверь шкафа или в пульт машины. Панели работают под Linux 4.4.0 QT на процессоре Cortex A35, экран — резистивный TFT с четырёхпроводным промышленным сенсором: он срабатывает от пальца в перчатке, от стилуса и не боится загрязнённого производства. Доступны четыре диагонали — 4,3″, 7″, 10,2″ и 15″.

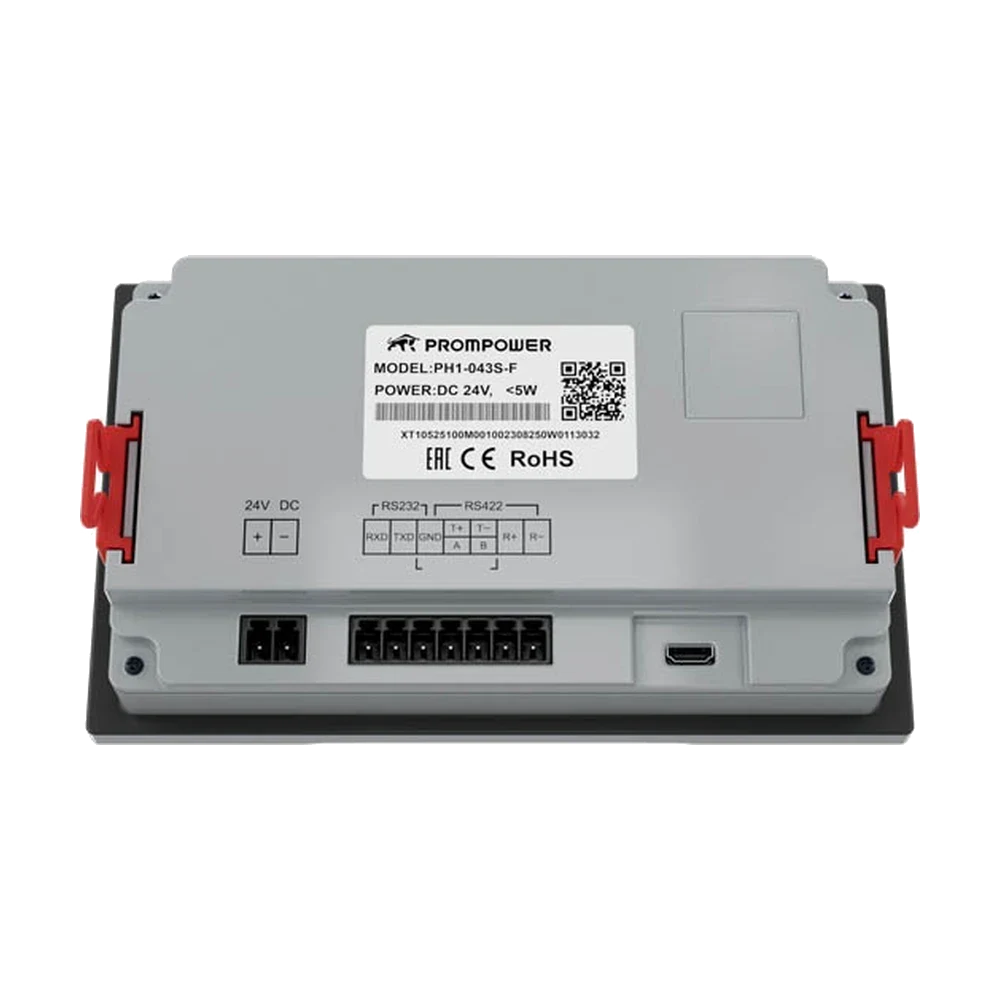

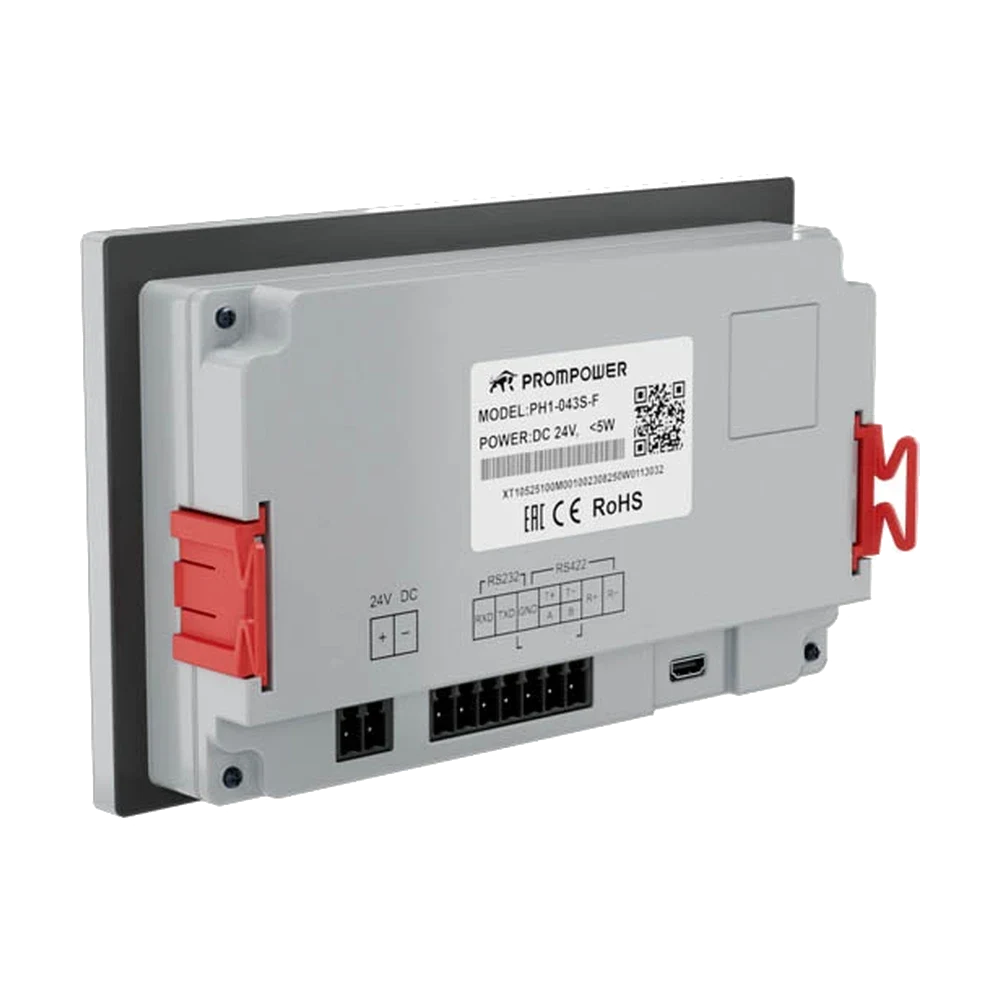

Внутри серии исполнения различаются двумя буквами в конце обозначения. Индекс F — панель с последовательными портами: COM1 несёт RS422, RS485 и RS232. Индекс FE добавляет порт Ethernet, слот для SD-карты, дополнительный RS485 и вдвое больше оперативной памяти. Если панель связана с ПЛК только по Modbus RTU, достаточно исполнения F; если она должна попасть в сеть предприятия, к SCADA или к нескольким контроллерам по Modbus TCP — нужен FE.

Питание всех панелей — 24 В постоянного тока (рабочий диапазон 12–28 В, у PH1-150S-FE 18–28 В), потребление от 5 до 15 Вт в зависимости от диагонали. Монтаж встраиваемый, передняя панель имеет степень защиты IP65, охлаждение естественное, вентиляторов и фильтров обслуживать не нужно. Корпуса 4,3″, 7″ и 10,2″ — пластик и ABS, 15″ — алюминий с металлом.

Проект разрабатывается в русскоязычной среде PROMPOWER HMI Studio. Она бесплатна, руководство пользователя — 356 страниц. По ТТХ раздела панели поддерживают рецепты, FTP, веб-сервер, MQTT и OpenCloud, HTTP и JSON, скрипты на языке LUA, разграничение доступа операторов и загрузку с USB-флеш-накопителя; в комплекте со средой идут драйверы связи с оборудованием разных производителей.

Рядом в каталоге — серия PH: более новая платформа на двухъядерном Cortex-A7/A8 со своей средой PROMPOWER HMI Studio 2, облачными IoT-функциями и другим набором диагоналей. PH1 остаётся выбором там, где нужны проверенный резистивный терминал, привычная HMI Studio и минимальная цена входа. Для проектирования шкафа выложены 3D-модели (.stp) всех четырёх типоразмеров, для каждой позиции — файлы САПР в формате .dxf; кабель программирования подбирается в разделе «Аксессуары для ПЛК».
