PK-LR300N

Фотоэлектрические датчики PROMPOWER серии PK-L обнаруживают объект по прерыванию или отражению светового луча и выдают дискретный сигнал. В отличие от индуктивных датчиков им безразличен материал: определяемый объект — любой непрозрачный предмет размером от 15 мм.

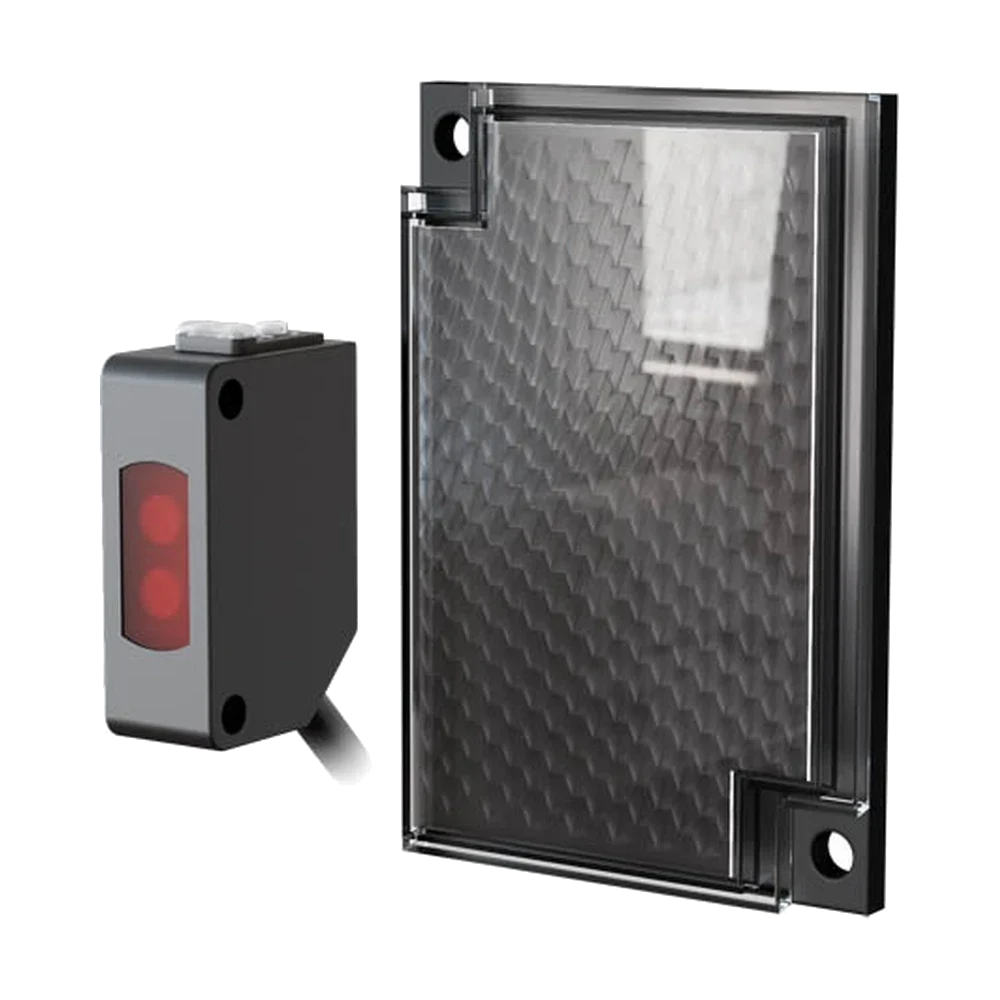

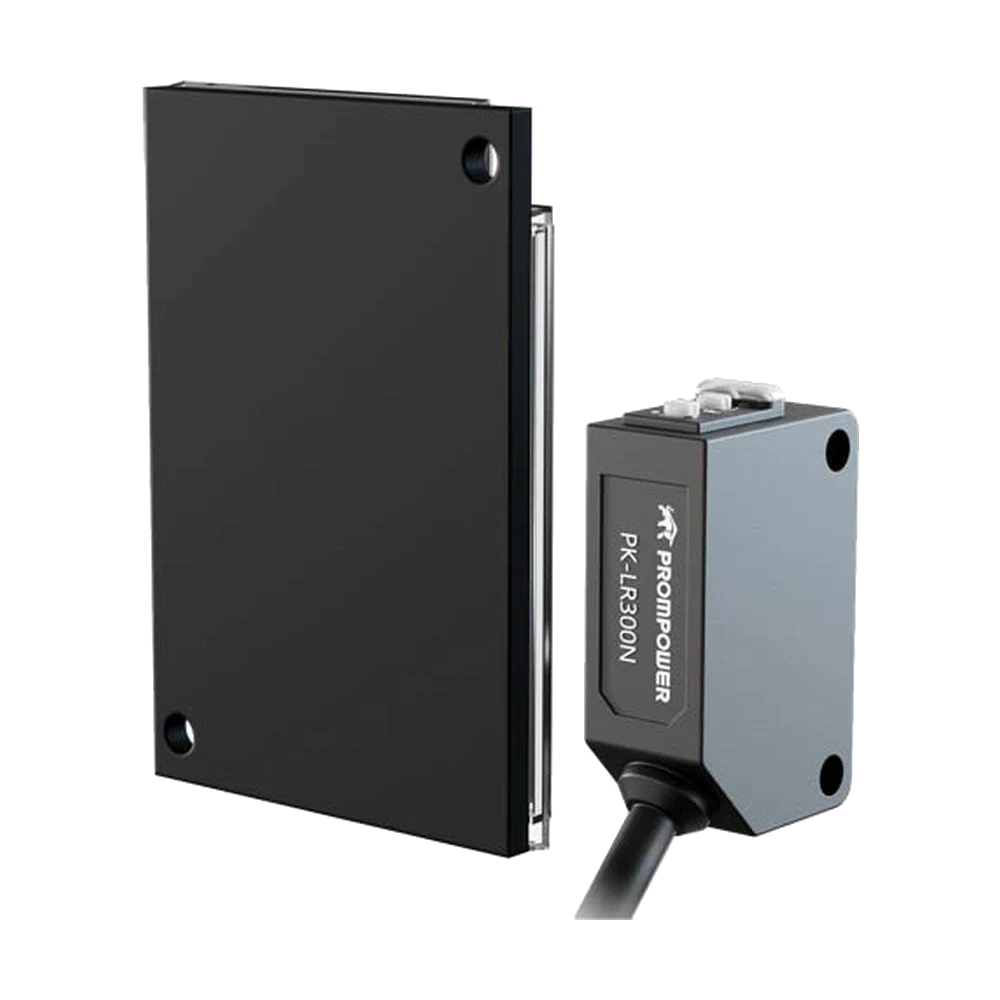

В разделе 6 позиций — три схемы обнаружения, каждая с выходом NPN и PNP. Схема и определяет расстояние срабатывания. PK-LB100 — отражение от объекта, 1 м: и излучатель, и приёмник в одном корпусе, отражателя не нужно, но дальность самая маленькая и зависит от отражающей способности объекта. PK-LR300 — отражение от рефлектора, 3 м: тоже один корпус, но напротив ставится рефлектор, луч возвращается стабильнее. PK-LD15M — пересечение луча, 15 м: излучатель и приёмник разнесены в два корпуса, схема самая дальнобойная и самая устойчивая к загрязнению и к цвету объекта.

Корпус компактный, 11 × 31 × 20 мм у исполнений с отражением и 11 × 25,4 × 20 мм у пары на пересечение луча, крепление двумя винтами M3. Все шесть позиций — с кабелем длиной 2 м.

Электрика общая для серии: питание 12–24 В постоянного тока с допуском ±10%, выход типа «открытый коллектор» NPN или PNP на ток до 100 мА при 30 В, время отклика 1 мс, степень защиты IP67. Есть защита от короткого замыкания, от обратного подключения питания и от обратной полярности на выходе.

Чувствительность настраивается винтом на корпусе, режим Light-ON/Dark-ON переключается там же. После подачи питания датчику нужно около 1,5 минут прогрева — в это время его показаниям доверять нельзя. Взрывозащищённого исполнения серия не имеет: в средах с горючими или взрывоопасными газами и жидкостями её применять запрещено.
