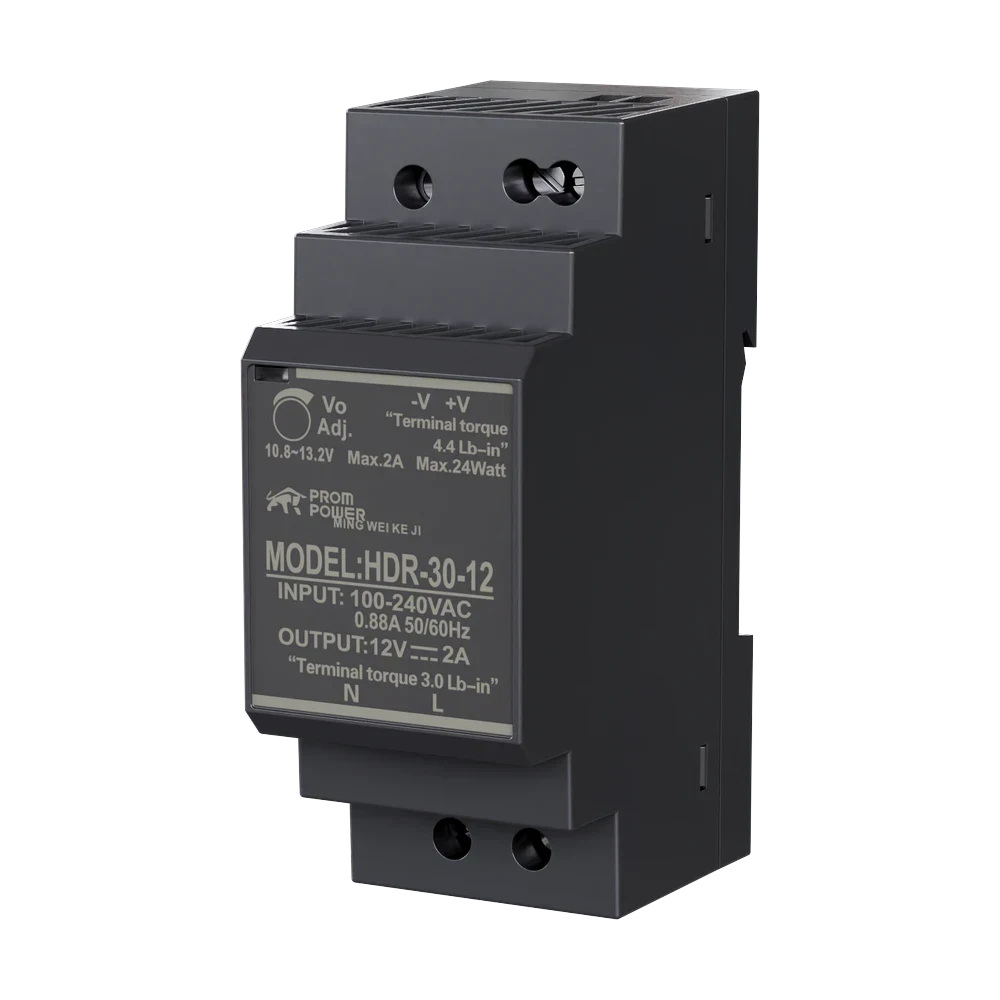

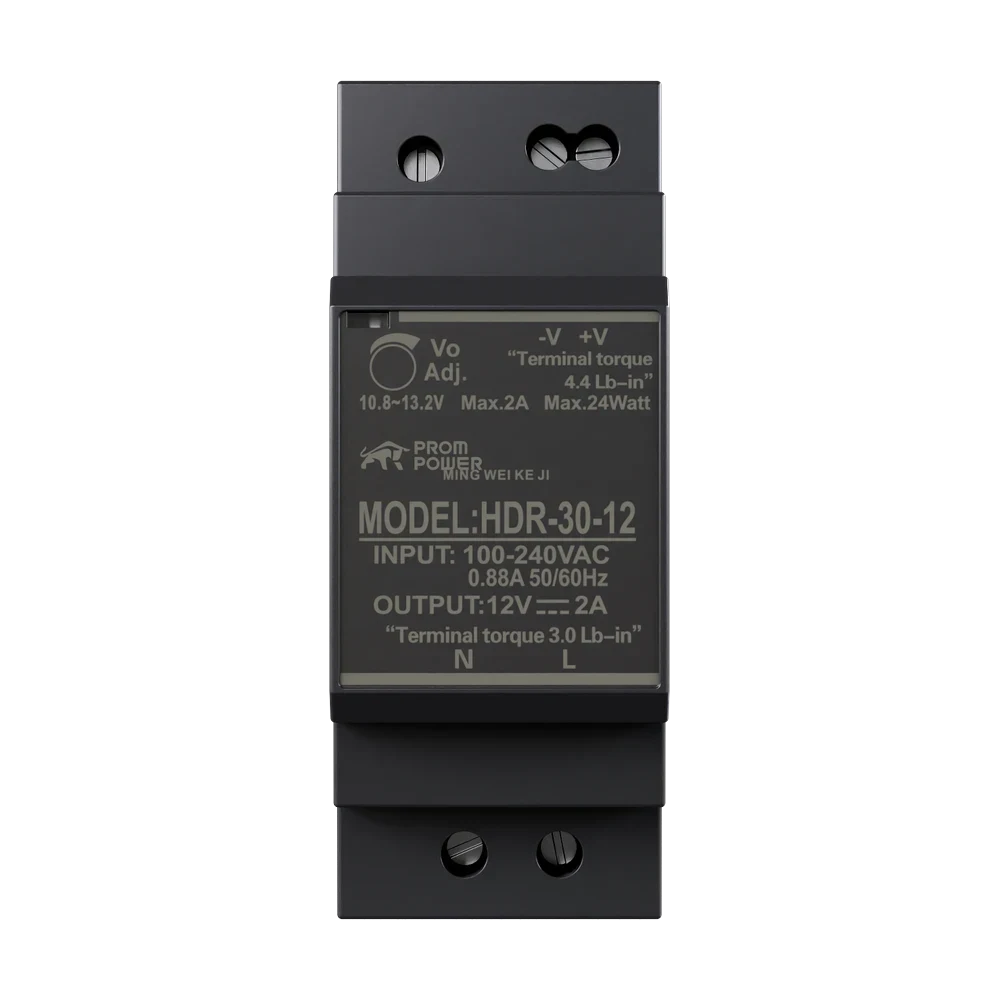

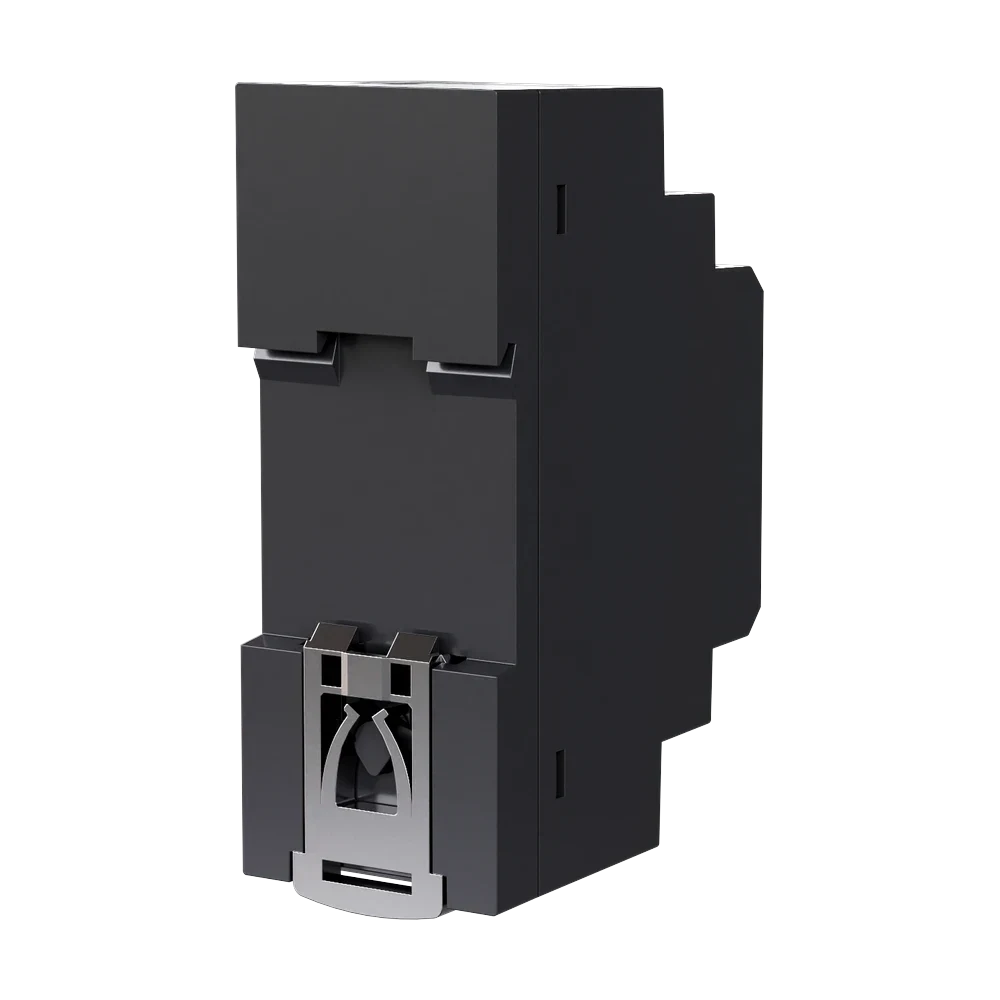

HDR-30-12

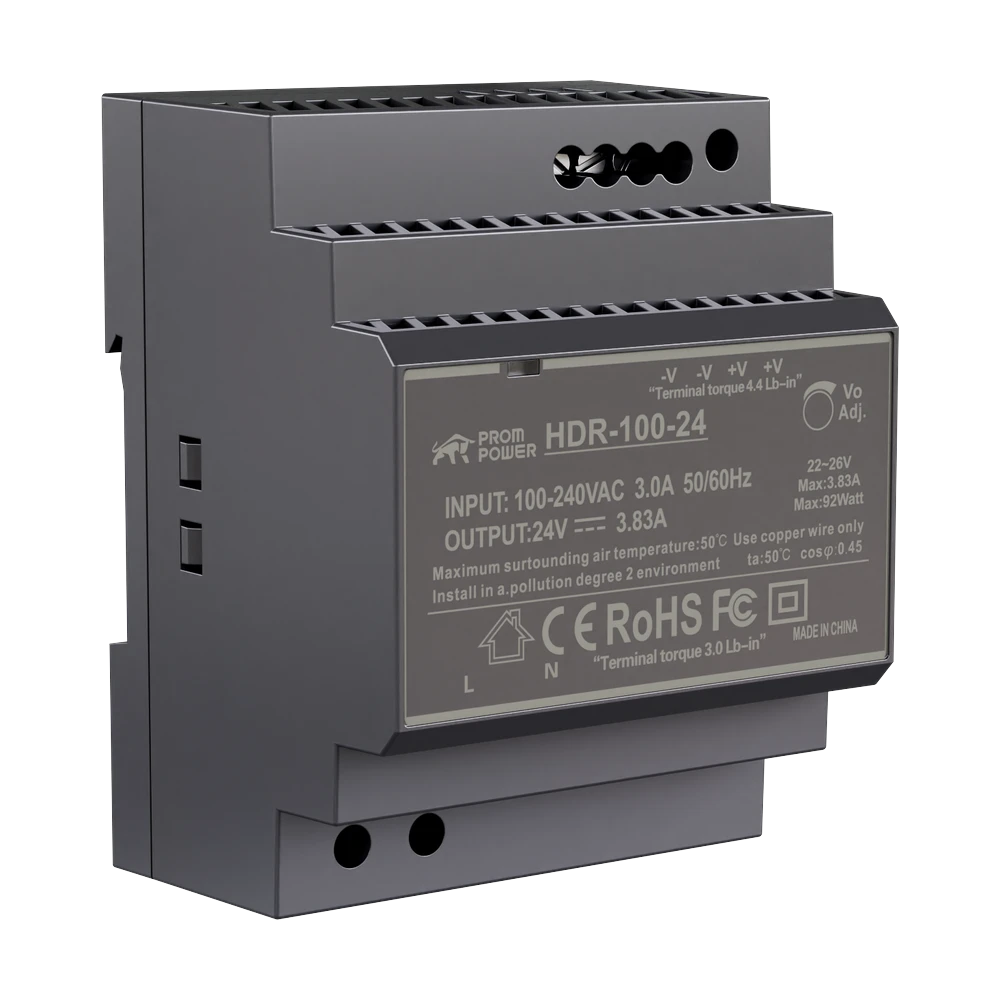

HDR — импульсные источники питания PROMPOWER в пластиковом корпусе для монтажа на DIN-рейку. Питают цепи управления шкафа постоянным током: контроллеры, датчики, реле, панели оператора. Вход — 85–264 В переменного тока (либо 120–370 В постоянного), выход — 5, 12 или 24 В постоянного тока. Степень защиты IP20: источник рассчитан на установку внутри шкафа.

В разделе 11 исполнений. Подбирают их по выходному напряжению и по току нагрузки: номинальный выходной ток в линейке — от 0,63 до 7,1 А, выходная мощность — от 12 до 92 Вт. Важная особенность серии: число в названии — это типоразмер корпуса, а не мощность конкретной модели. HDR-60-24 отдаёт 2,5 А и 60 Вт, а HDR-60-5 при том же корпусе — 6,5 А, но 32,5 Вт, потому что выходное напряжение ниже. Считать нагрузку нужно по току и напряжению, а не по цифре в артикуле.

Корпус у всей серии одной высоты и глубины — 90 и 55 мм; отличается только ширина: 17,5 мм у типоразмера 15, 35 мм у 30, 52,5 мм у 60 и 70 мм у 100. Глубина 55 мм — самая маленькая среди трёх серий источников PROMPOWER, поэтому HDR ставят в мелкие щиты и в шкафы с ограниченным вылетом от монтажной панели до двери.

Соседние серии решают другие задачи. MDR — тоже пластиковый корпус, но глубже (100 мм) и уже по фронту (от 22,5 мм), выходы только 12 и 24 В, мощности 10–100 Вт. NDR — металлический корпус, 75–480 Вт, включая выход 48 В. Если нужен выход 5 В — в каталоге он есть только у HDR.

По спецификации серии эффективность лежит в диапазоне 74–90% и растёт с выходным напряжением и мощностью. У всех исполнений есть защита от короткого замыкания, перегрузки и перенапряжения, встроенная схема ограничения постоянного тока, регулировка выходного напряжения подстроечником, индикация DC OK и светодиод включения питания. Охлаждение — свободной конвекцией, вентилятора нет; монтаж на DIN-рейку TS-35/7,5 или TS-35/15.
