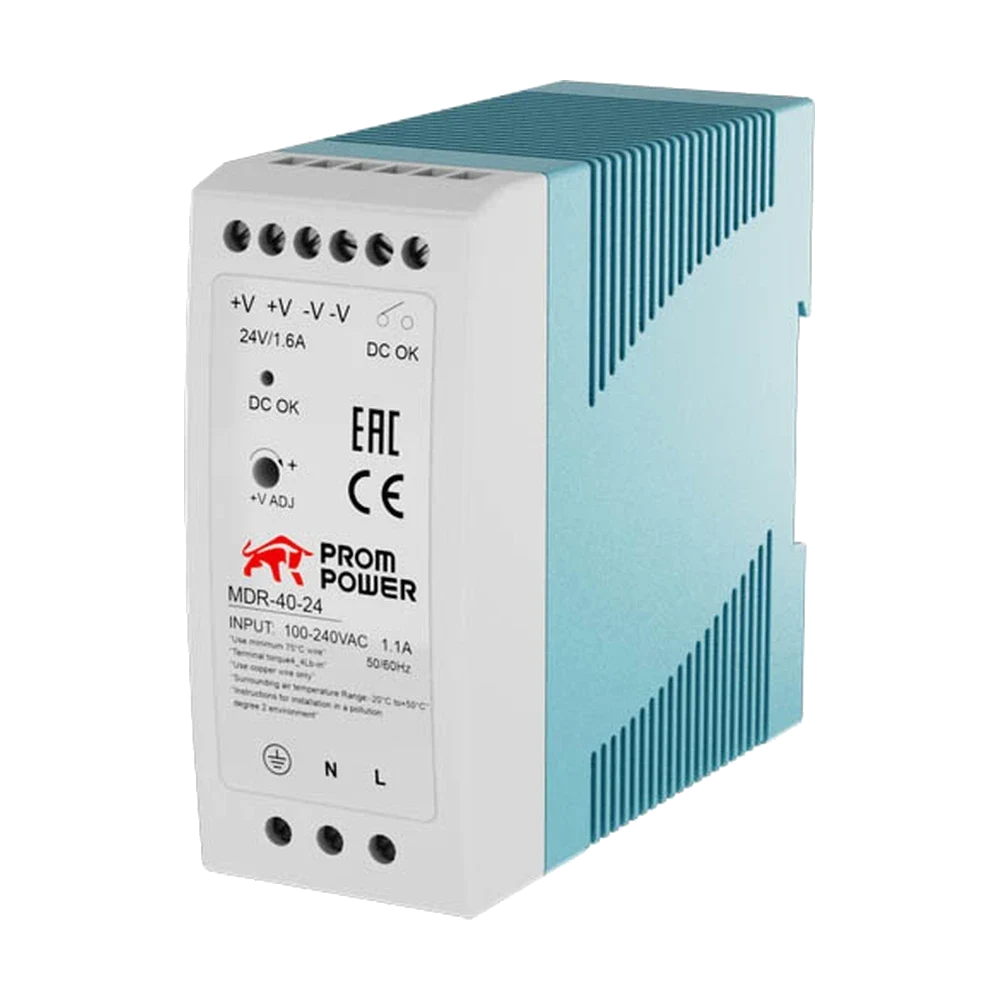

MDR-40-24

MDR — импульсные источники питания PROMPOWER в пластиковом корпусе на DIN-рейку. Задача та же, что у всей группы: получить из сети стабилизированные 12 или 24 В постоянного тока для цепей управления — контроллеров, датчиков, реле, интерфейсных модулей. Вход 85–264 В переменного тока (либо 120–370 В постоянного), степень защиты IP20, то есть монтаж внутри шкафа.

В разделе 10 исполнений: мощности 10, 20, 40, 60 и 100 Вт, каждая — с выходом 12 или 24 В. Номинальный выходной ток — от 0,41 до 8,3 А. В отличие от HDR, у MDR число в артикуле совпадает с выходной мощностью: MDR-40-24 и MDR-40-12 — оба 40 Вт, разница только в напряжении и, соответственно, в токе (1,6 и 3,3 А).

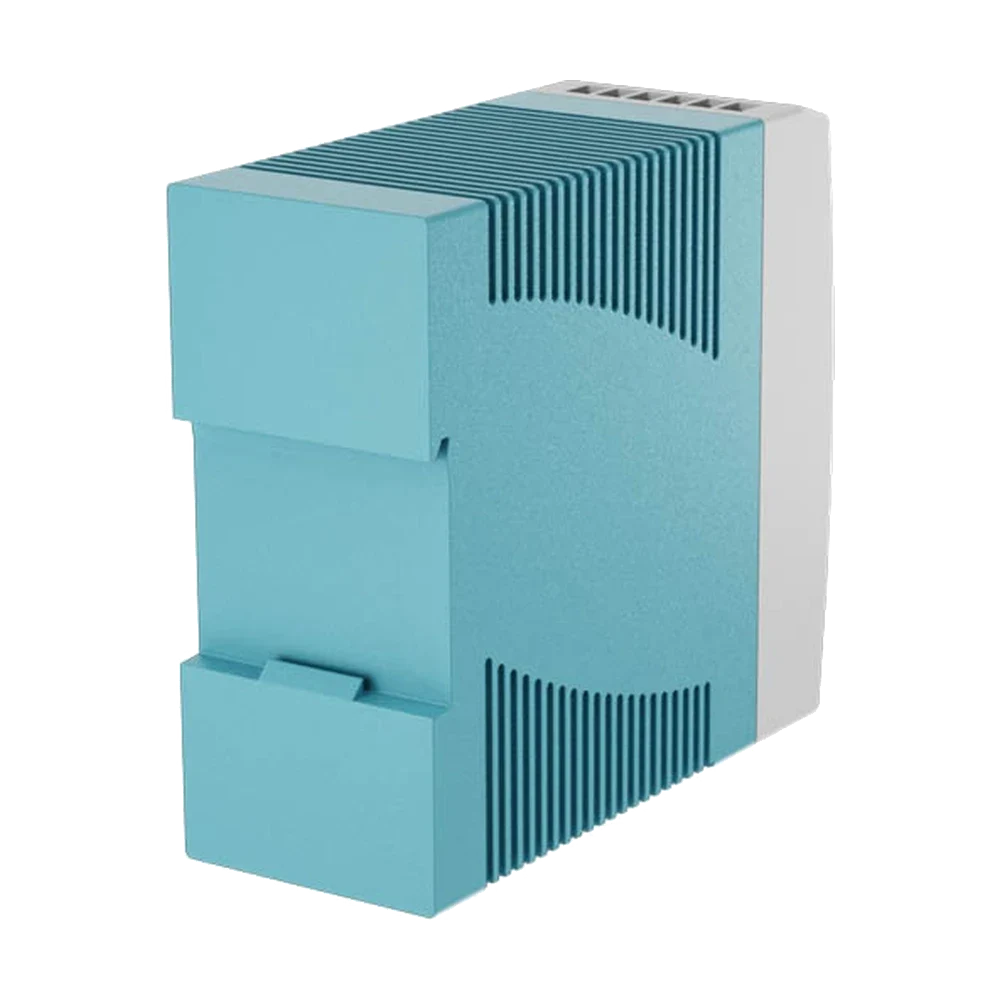

Ширина корпуса растёт вместе с мощностью: 22,5 мм у 10 и 20 Вт, 40 мм у 40 и 60 Вт, 55 мм у 100 Вт. Высота 90 мм и глубина 100 мм — одинаковые у всей серии. Это самый узкий по фронту вариант среди трёх серий: на 100 Вт MDR занимает 55 мм рейки против 70 мм у HDR-100.

Соседние серии: HDR — такой же пластиковый корпус, но глубина всего 55 мм и есть выход 5 В; NDR — металлический корпус, мощности 75–480 Вт и выход 48 В. Всё, что мощнее 100 Вт, в пластиковом корпусе не выпускается.

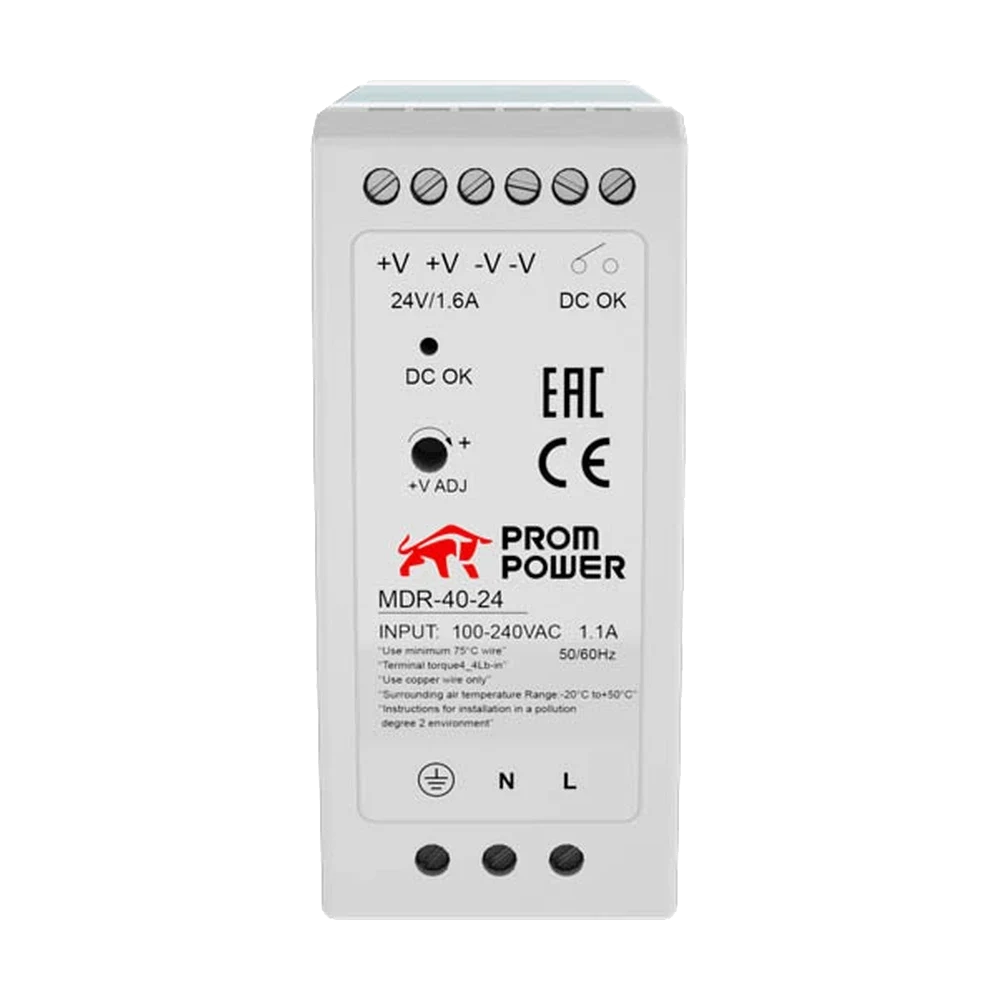

Особенность MDR, которой нет у соседних серий, — беспотенциальный контакт DC OK. У исполнений 10 и 20 Вт это активный сигнальный выход, у 40, 60 и 100 Вт — контакт реле: контакт замкнут, пока питание включено и выход в норме, и размыкается при пропадании питания или неисправности выхода. Такой контакт заводят на дискретный вход контроллера и получают диагностику питания шкафа без дополнительного реле контроля.

По спецификации эффективность серии — 81–88%. У всех исполнений есть защита от короткого замыкания, перегрузки и перенапряжения; у MDR-20…100 — встроенная схема ограничения постоянного тока и регулировка выходного напряжения; у MDR-100 дополнительно активный корректор коэффициента мощности и защита от перегрева. Охлаждение — свободной конвекцией, монтаж на DIN-рейку TS-35/7,5 или TS-35/15.
