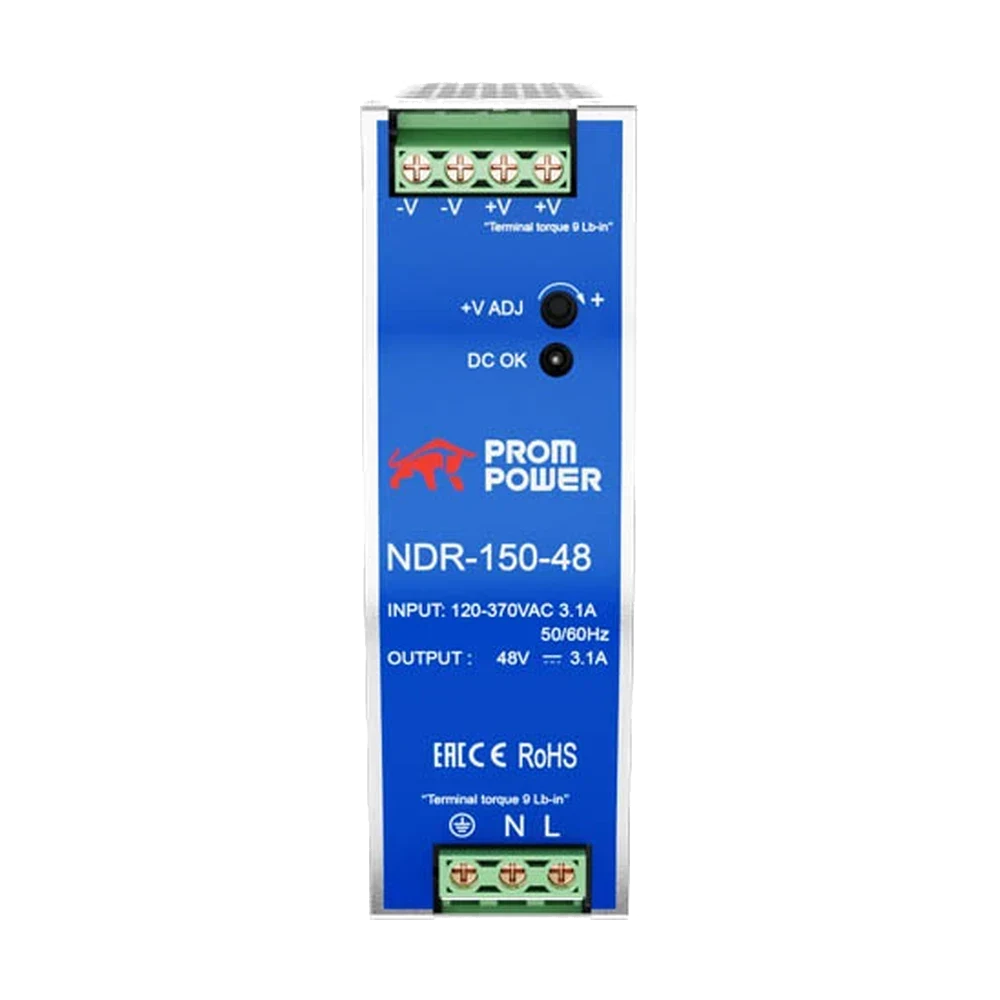

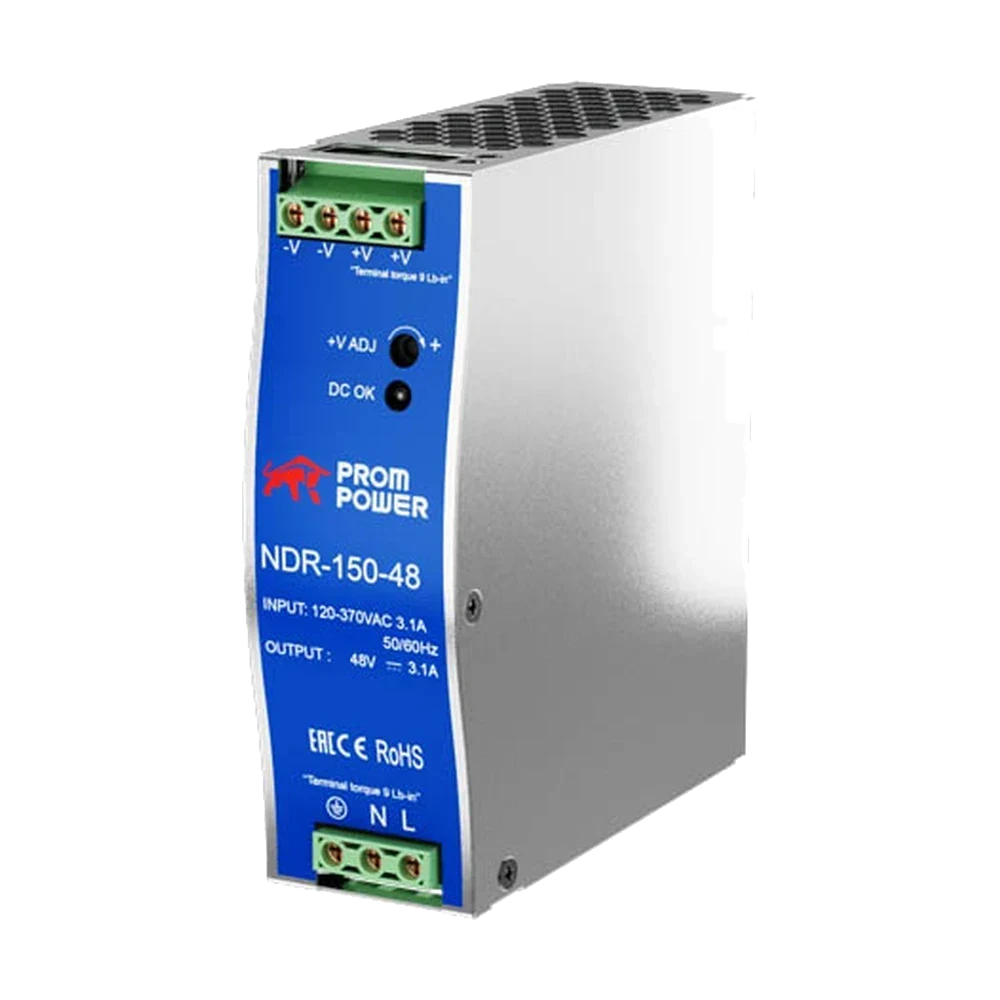

NDR-150-48

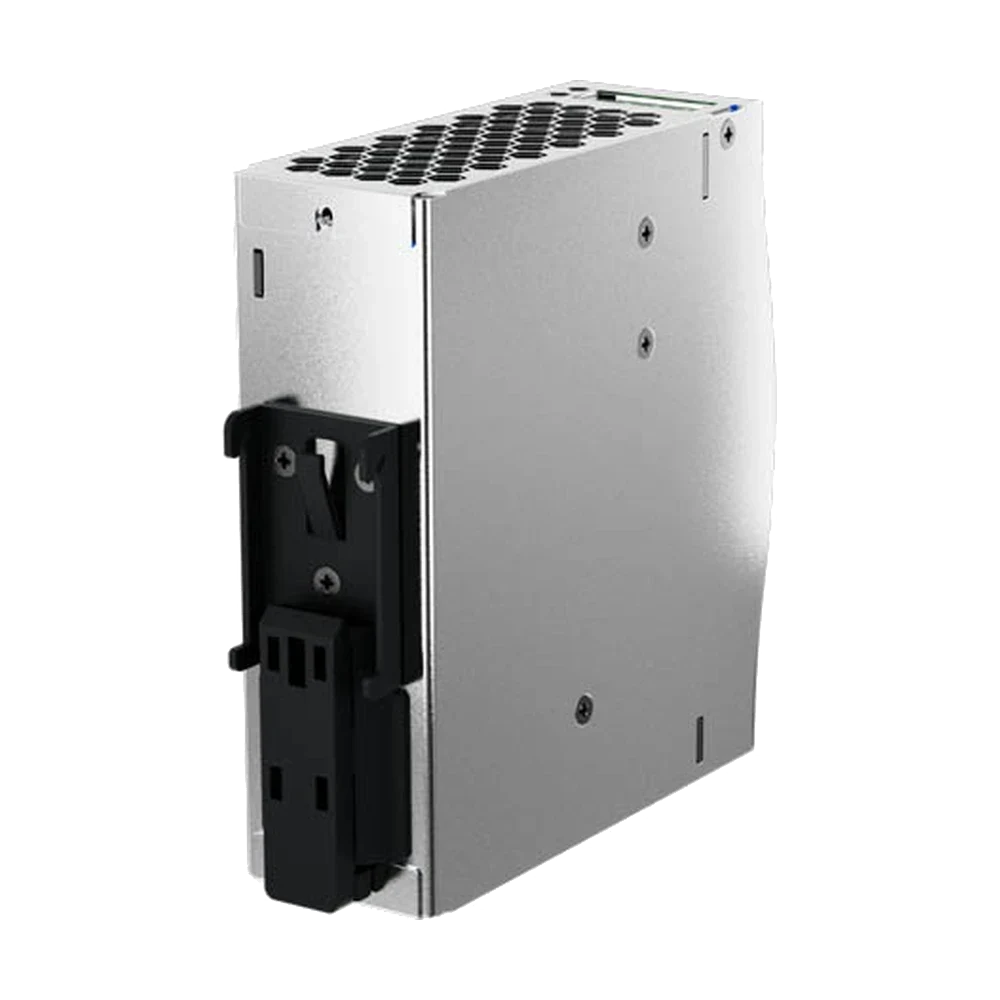

NDR — импульсные источники питания PROMPOWER в металлическом корпусе на DIN-рейку. Это старшая по мощности серия каталога: от 75 до 480 Вт, выход 12, 24 или 48 В постоянного тока. Вход — 85–264 В переменного тока (либо 120–370 В постоянного), степень защиты IP20, монтаж внутри шкафа.

В разделе 17 исполнений. Подбор идёт по выходному напряжению и току: в линейке это от 1,6 до 40 А. Мощностной ряд — 75, 100, 120, 150, 240 и 480 Вт, причём 48 В есть у всех номиналов кроме 100 Вт. Металлический корпус здесь не декларативный: на 240 и 480 Вт рассеиваемое тепло уже требует корпуса, работающего как радиатор.

Габариты растут вместе с мощностью. Высота у всей серии 125,2 мм. Ширина — 32 мм на 75 Вт, 40 мм на 100–150 Вт, 63 мм на 240 Вт и 85,5 мм на 480 Вт. Глубина — 102 мм на 75 Вт, 113,5 мм на 100–240 Вт и 128,5 мм на 480 Вт. Планируя место, учитывайте, что NDR глубже и выше пластиковых серий.

Соседние серии: HDR — пластиковый корпус, глубина 55 мм, 12–92 Вт, есть выход 5 В; MDR — пластиковый корпус, 10–100 Вт, выходы 12 и 24 В. Если нужна мощность выше 100 Вт или выход 48 В — вариант в каталоге только один, NDR.

Ещё одно отличие NDR от пластиковых серий — уровень устойчивости к электромагнитным помехам. У HDR и MDR он заявлен для лёгкой промышленной обстановки, у NDR — для тяжёлой (BS EN/EN61000-6-2). Плюс защита от перегрева, которой у HDR нет, и активный корректор коэффициента мощности у исполнений 240 и 480 Вт.

По спецификации эффективность серии — 82–92,5%, максимум приходится на NDR-480 с выходом 24 и 48 В. У всех исполнений есть встроенная схема ограничения постоянного тока и регулируемое выходное напряжение.
