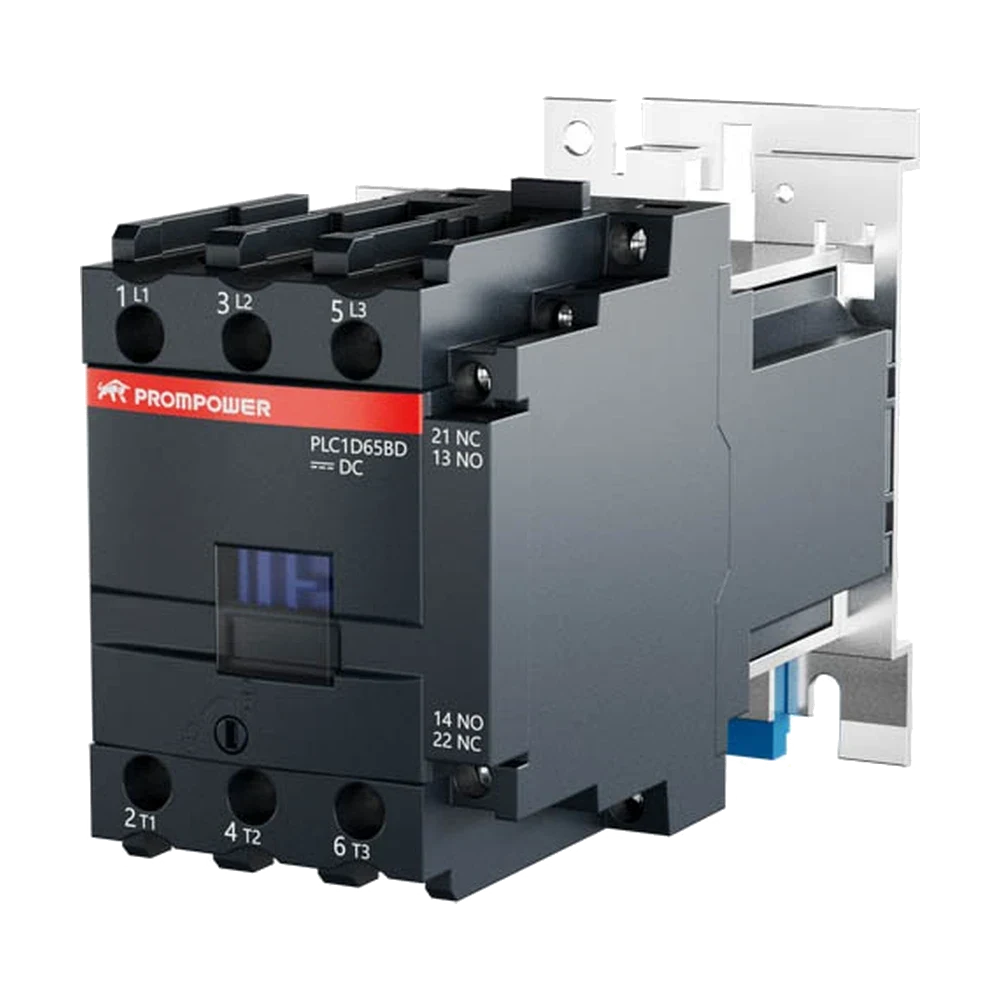

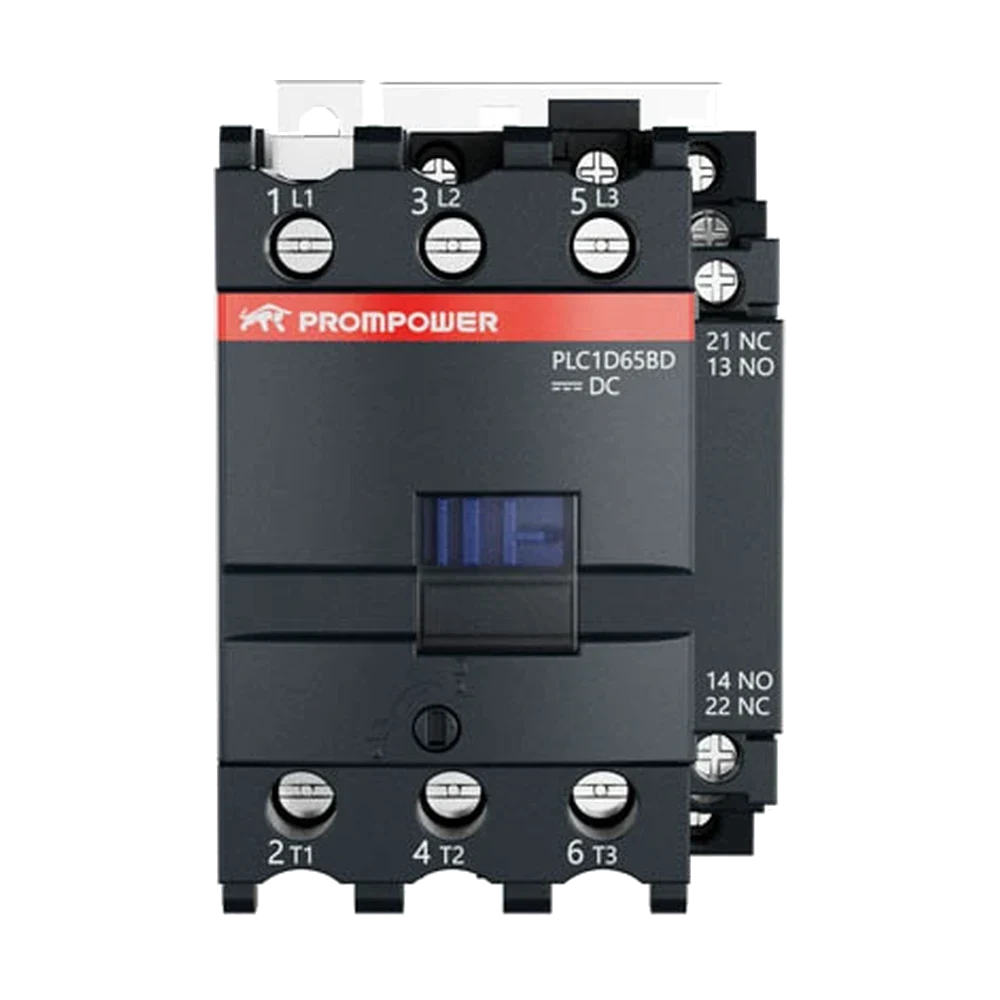

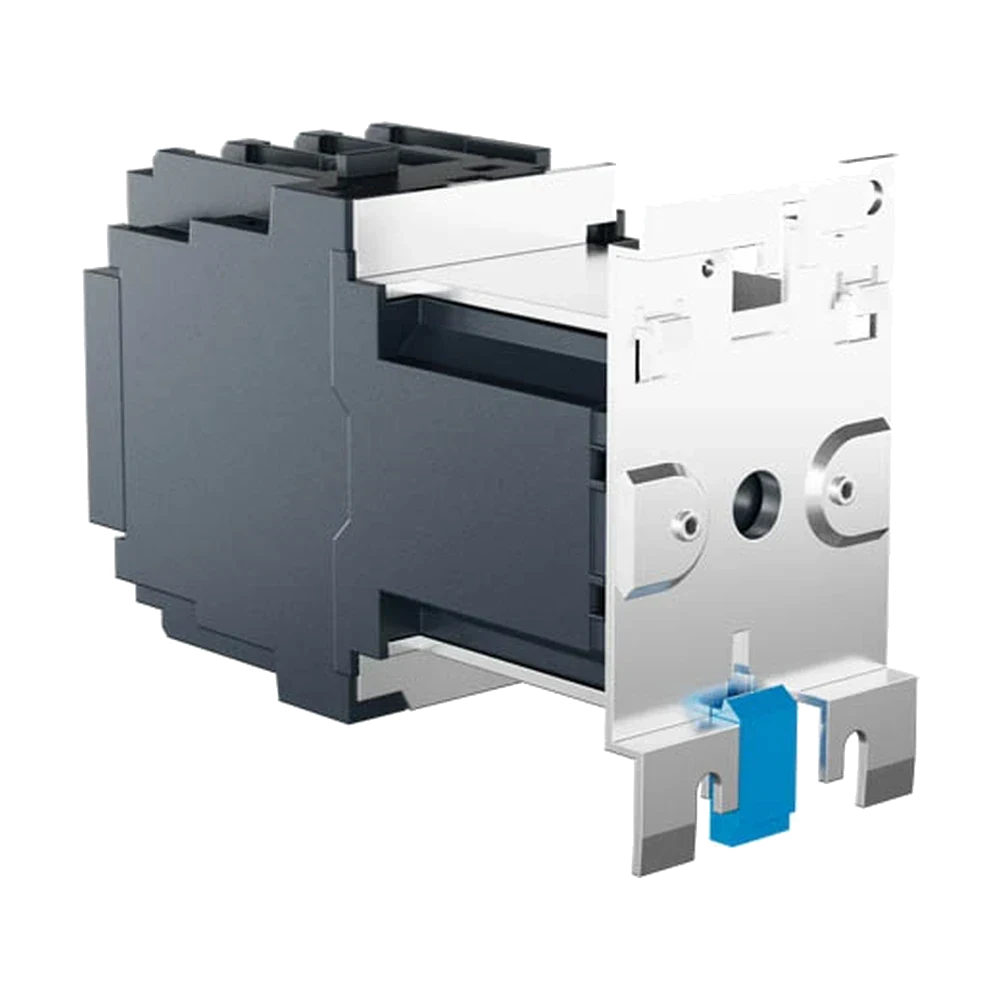

PLC1D65BD

Контакторы PROMPOWER серии PULSE (PLC1D) — трёхполюсные аппараты для дистанционного управления силовыми цепями: пуска и остановки асинхронных двигателей, коммутации освещения, нагревательных и других индуктивных нагрузок. Номинальный рабочий ток в категории AC-3 — от 9 до 95 А, номинальное рабочее напряжение до 690 В переменного тока в диапазоне 25–400 Гц и до 300 В постоянного.

Подбор идёт по трём параметрам. Первый — ток в нужной категории применения: у PLC1D заявлены AC-1, AC-3, AC-4 и AC-3e, а у аппаратов 40–65 А ещё и AC-2. Для резистивной нагрузки (AC-1) допустимый ток заметно выше, чем для двигателя: например, PLC1D09 — 25 А в AC-1 против 9 А в AC-3.

Второй параметр — напряжение катушки. В разделе три варианта, они кодируются суффиксом артикула: M7 — 220 В переменного тока, B7 — 24 В переменного тока, BD — 24 В постоянного тока. Токовый ряд у них не полностью совпадает: исполнение на 38 А есть только с катушкой постоянного тока (PLC1D38BD).

Третий — габарит. Все аппараты серии имеют встроенную группу 1 замыкающий + 1 размыкающий контакт, поэтому по числу вспомогательных контактов позиции не различаются, а вот ширина по рейке отличается вдвое: 45 мм на токах 9–38 А и 75–85 мм на 40–95 А.

Кроме контакторов в разделе есть механизмы механической блокировки PLMEC932A (для аппаратов 9–32 А) и PLMEC4095A (40–95 А) — ими собирают реверсивный пускатель из двух контакторов. Рядом: контактные приставки PULSE, миниконтакторы PULSE и автоматы защиты двигателя PULSE, вместе с которыми собирается пускатель. Для проектирования доступна библиотека EPLAN.
