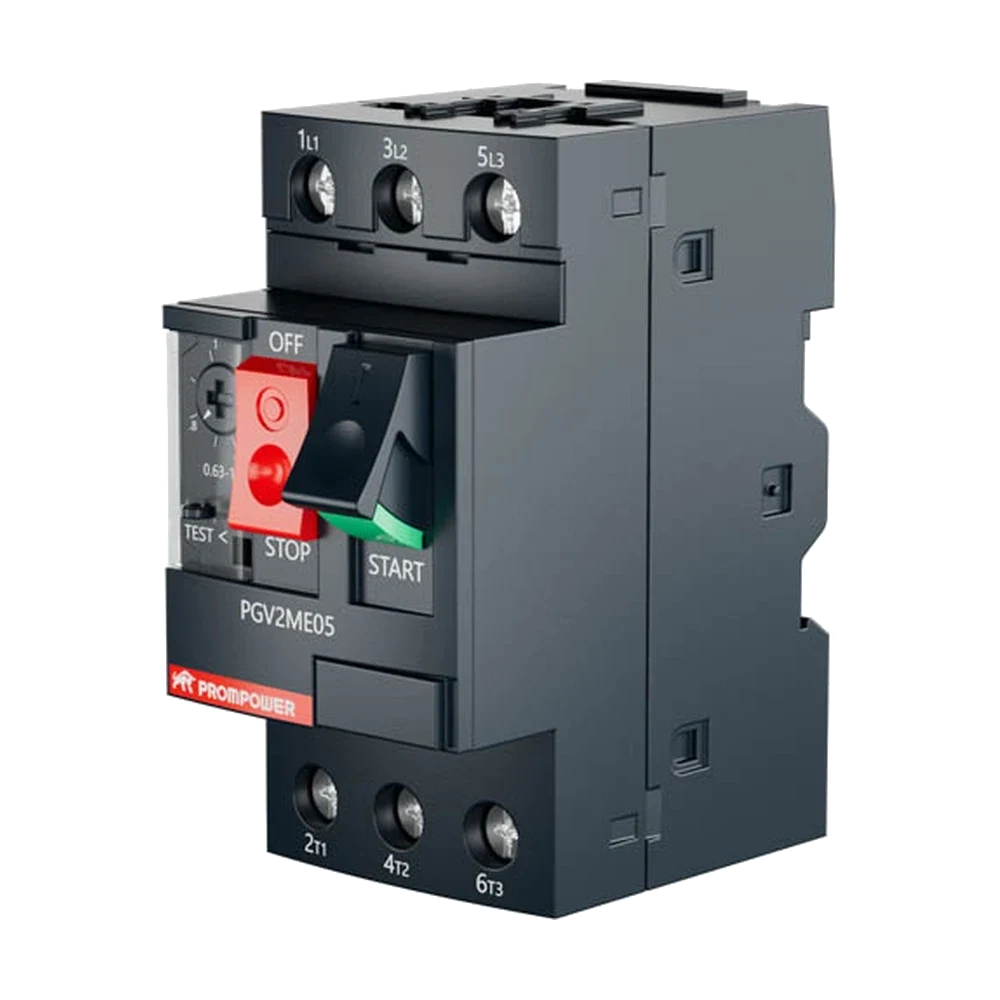

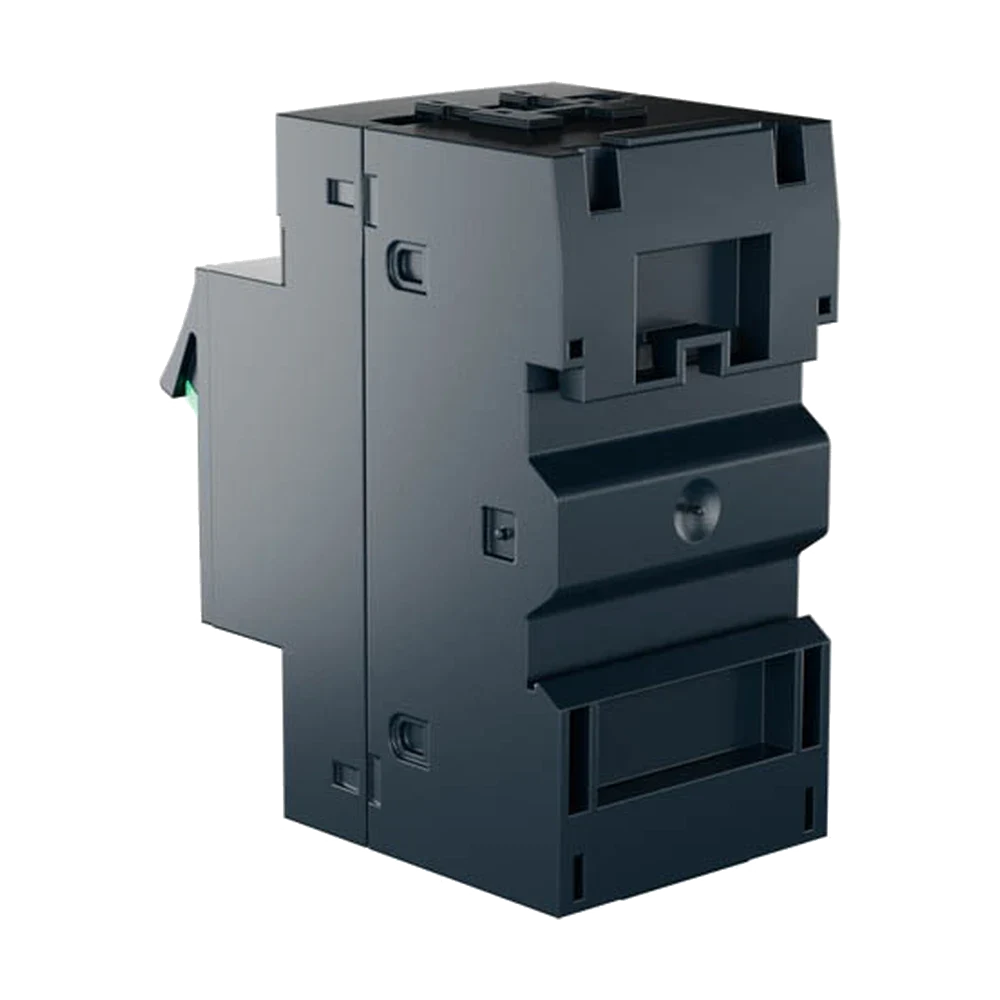

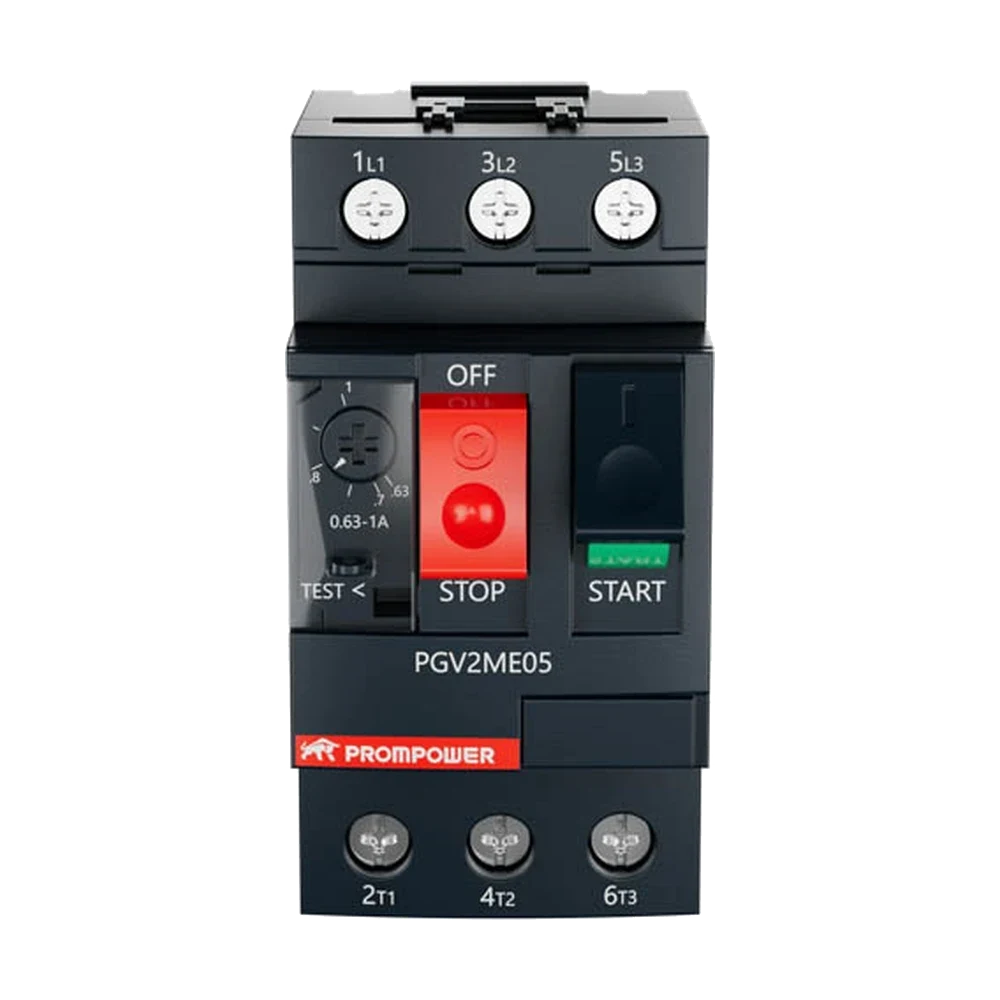

PGV2-ME05

Автоматические выключатели защиты двигателя PROMPOWER серии PULSE — трёхполюсные аппараты с термомагнитным расцепителем. Тепловая часть защищает двигатель от перегрузки и от перекоса фаз, электромагнитная — от короткого замыкания. Управление кнопочное, режим работы непрерывный по IEC 60947-4-1.

Главное отличие такого аппарата от модульного автомата — регулируемая уставка теплового расцепителя. Её выставляют по фактическому номинальному току двигателя с шильдика, а не по ближайшему стандартному номиналу. В разделе 18 позиций с диапазонами уставок от 0,1–0,16 А до 56–80 А, диапазоны идут внахлёст, так что под любой ток из этого промежутка найдётся исполнение.

Раздел делится на две серии по габариту и току. PGV2ME — уставки от 0,1–0,16 до 24–32 А, корпус 89 × 44,5 × 78,2 мм, масса 260 г. PGV3ME — уставки 25–40, 40–63 и 56–80 А, корпус 120 × 61 × 113 мм, масса 700 г. Обе серии выполнены по IEC 60947-2 и IEC 60947-4-1, категории применения — категория A по IEC 60947-2 и AC-3 по IEC 60947-4-1 (у PGV2ME дополнительно AC-3e).

Обе серии чувствительны к обрыву фазы в соответствии с IEC 60947-4-1: при потере фазы аппарат отключит двигатель, не дожидаясь, пока перегрев дойдёт до порога обычной тепловой уставки.

В составе пускателя аппарат работает с контакторами PULSE; дополнительные контакты берут из раздела контактных приставок PULSE. Для проектирования доступна библиотека EPLAN.
