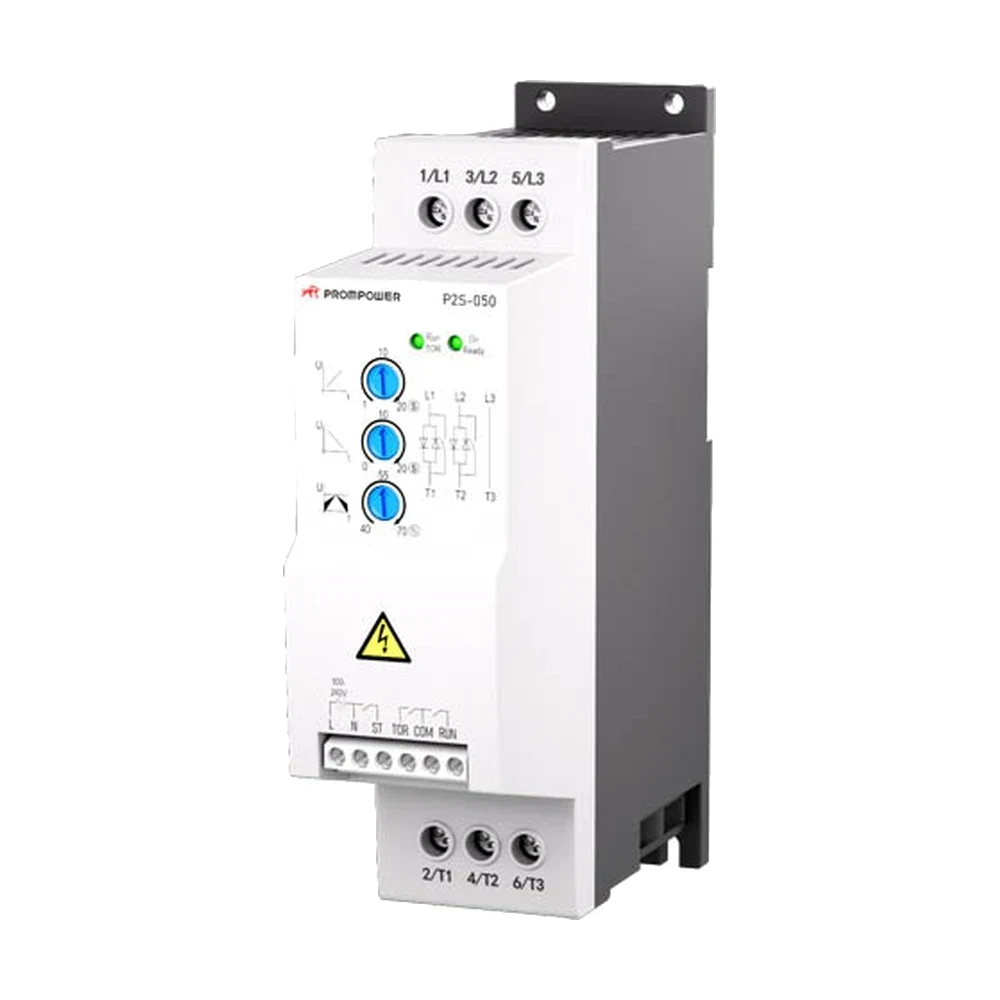

Устройство плавного пуска PROMPOWER P2S-050-4-7T5-B, номинальное напряжение 400 B, мощность 7,5 кВт, номинальный ток 16 А, напряжение управления 24 В DC, встроенный байпасный контактор, степень защиты IP21
P2S-050 — компактное устройство плавного пуска для трёхфазных асинхронных двигателей с короткозамкнутым ротором. Оно поднимает напряжение на двигателе от заданного начального уровня до номинального за заданное время: пусковой ток ограничивается, а механика не получает рывка, характерного для прямого пуска. По руководству область применения — водяные насосы, промышленные и коммерческие холодильные устройства, морозильные камеры.
Диапазон серии — от 1,5 до 55 кВт при номинальном токе от 4 до 105 А, напряжение сети 400 В 50/60 Гц. Два исполнения по цепи управления: индекс A — 100…240 В AC, индекс B — 24 В DC; в каталоге по 13 позиций на каждое.

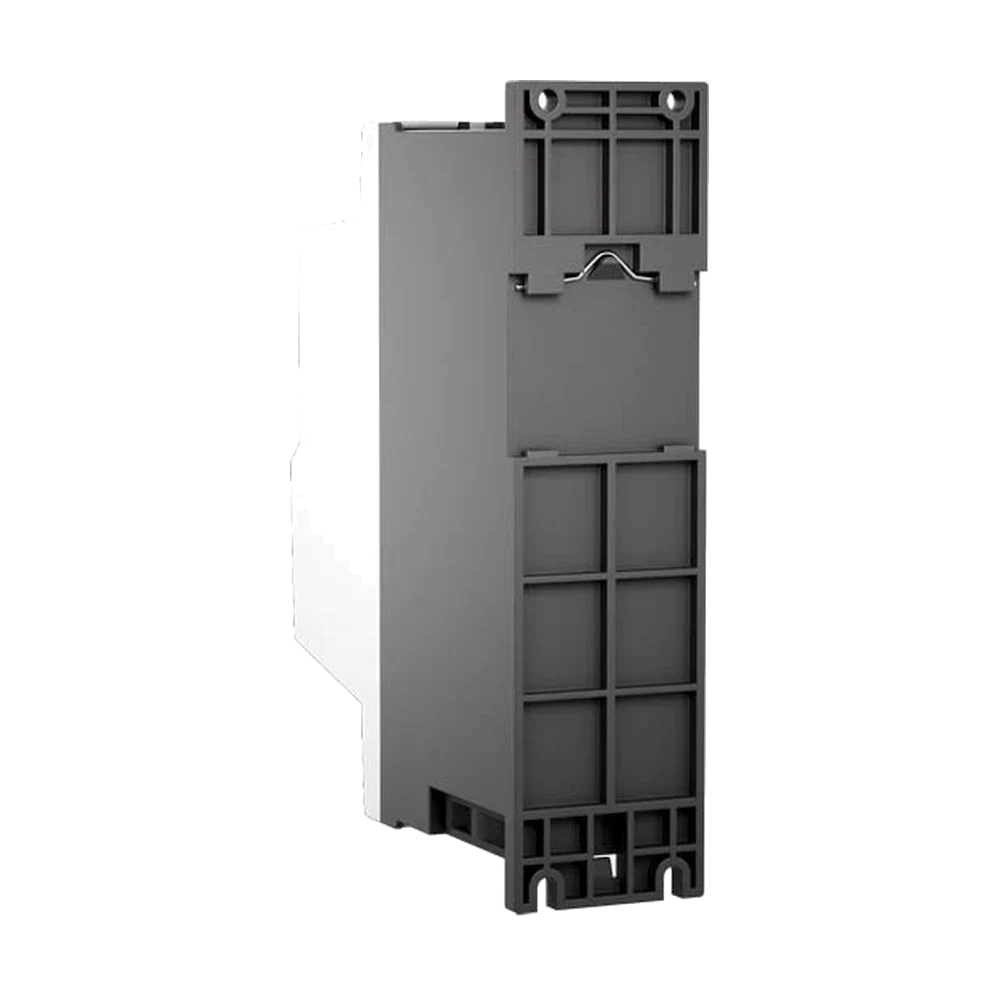

Байпасный контактор встроен, внешний обводной контактор не нужен: после разгона двигатель работает напрямую от сети, а тиристоры не греются. Степень защиты IP21, корпус типа А ставится на 35-мм DIN-рейку или на болты.

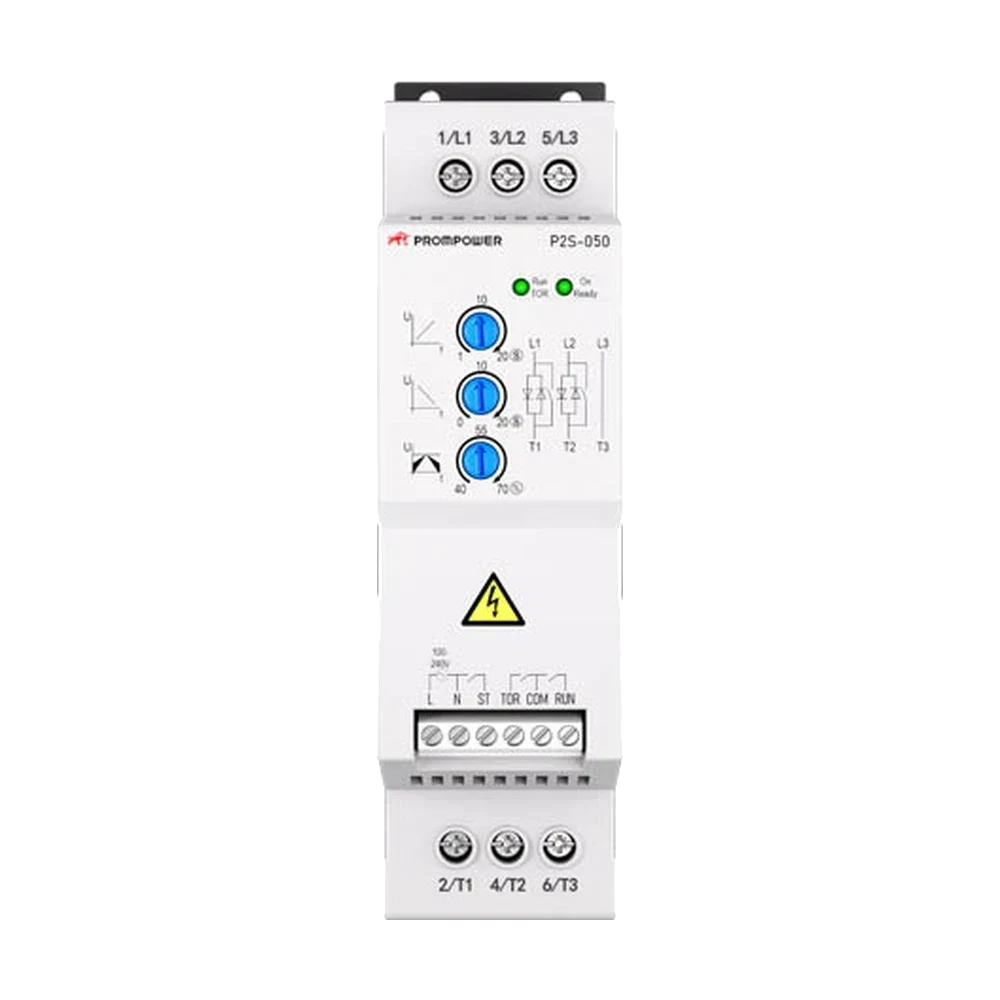

Настройка — три потенциометра на лицевой панели: время плавного пуска 1—20 с, время плавного останова 0—20 с, начальное напряжение 40—70 % от номинального. Индикация — два светодиода (готовность и состояние пуска/байпаса), выходное реле даёт сигналы RUN и TOR. Дисплея, программируемых защит и коммуникационного интерфейса в руководстве серии не описано: если нужны Modbus RTU, гибкие уставки защит и журнал ошибок, смотрите P2S-100 и P2S-300.
Подобрать типоразмер по двигателю и сразу увидеть внешнюю обвязку можно в конфигураторе устройства плавного пуска. Для серии выложены руководство по эксплуатации, краткое руководство и библиотека EPLAN.
