Описание

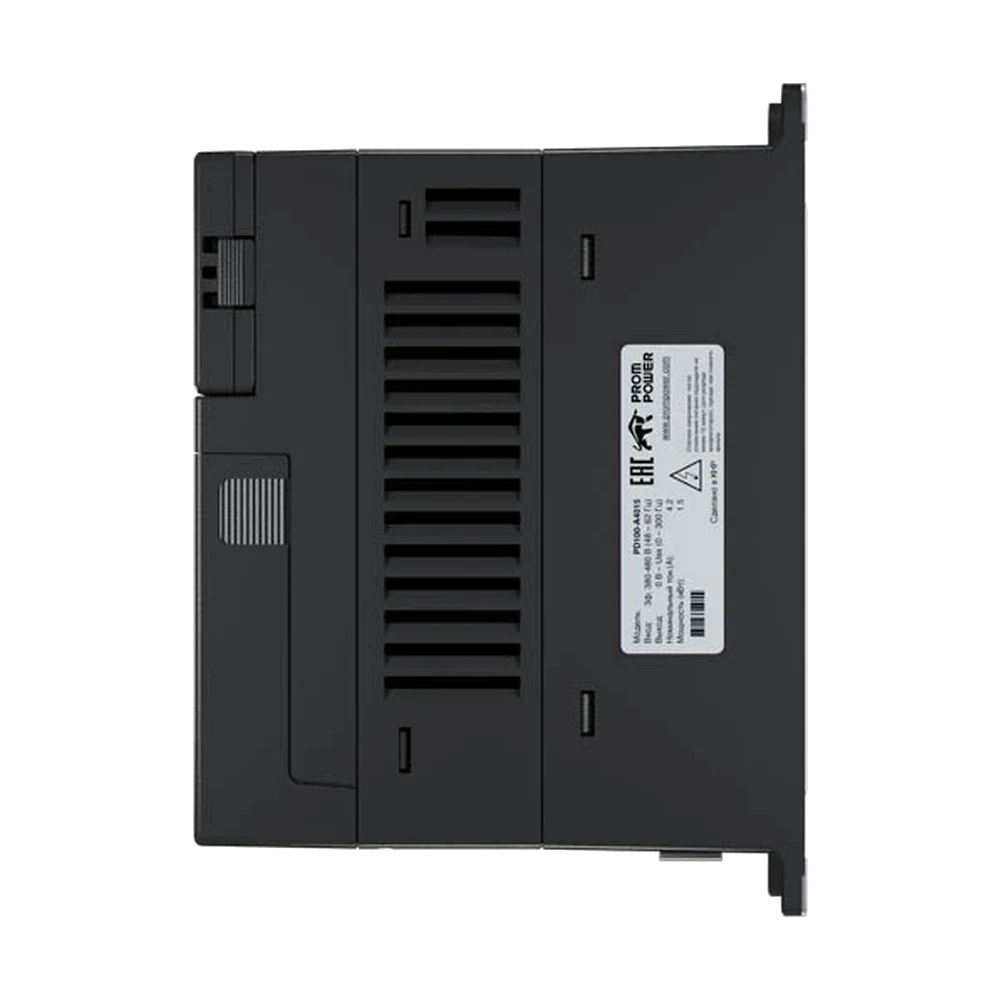

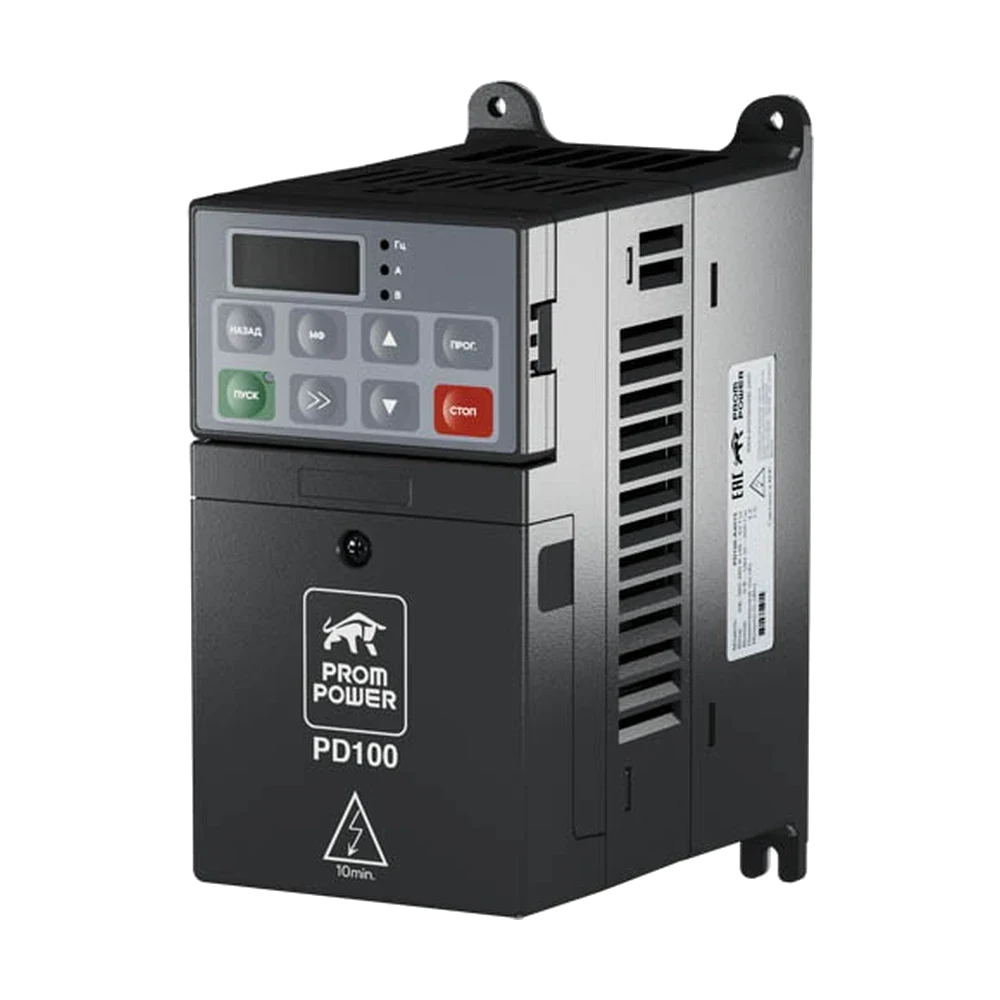

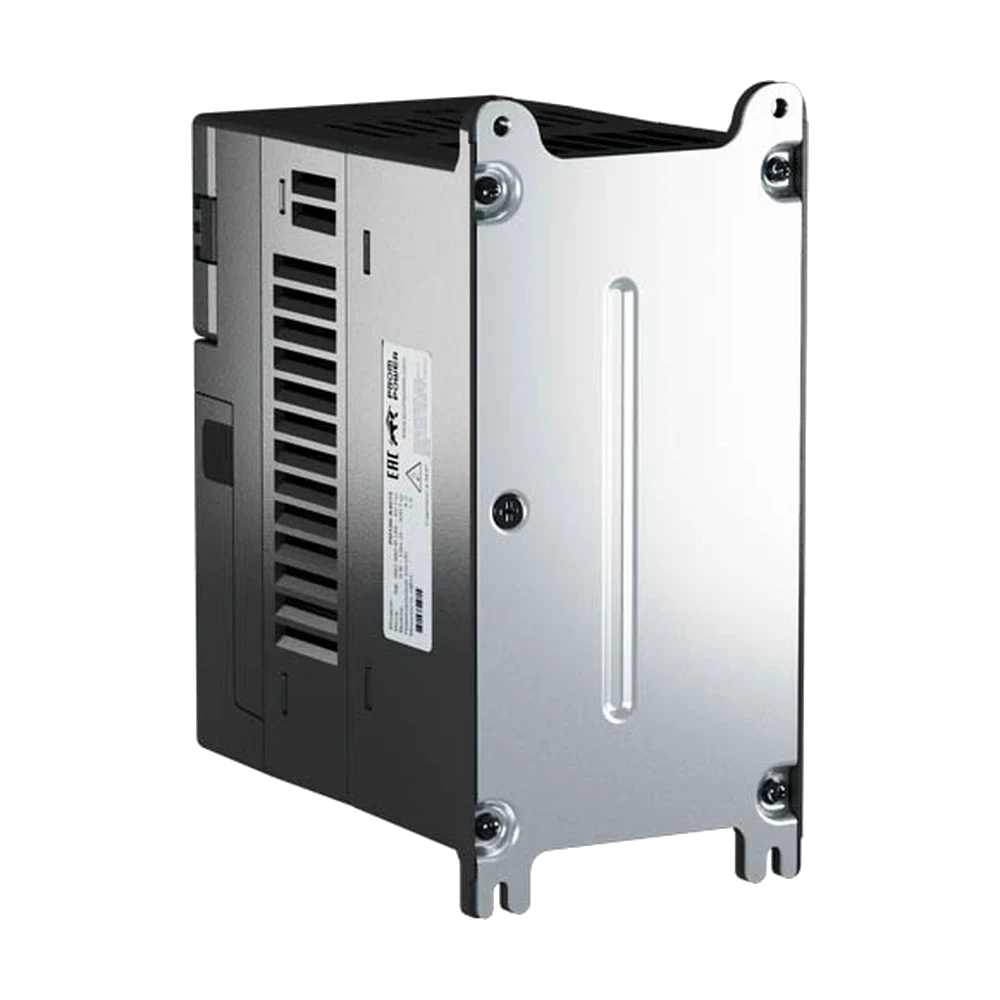

Преобразователь частоты PROMPOWER PD100-A4015, номинальная мощность 1,5 кВт, напряжение питания 380 В, 3 фазы, номинальный ток 4,2 А, степень защиты IP20, встроенный ЭМС фильтр, встроенный тормозной модуль (прерыватель), встроенная панель управления, встроенный протокол Modbus RTU (RS485), 3 дискретных входа, 1 аналоговый вход (0-10 В, 0/4-20 мА), 1 аналоговый выход (0-10В), 1 дискретный выход, 1 выходное реле , дискретные входы NPN/PNP
PD100 — младшая серия преобразователей частоты PROMPOWER. Её задача — регулировать скорость асинхронного двигателя там, где нужен сам факт регулирования: вентилятор, насос, транспортёр, простой станок. Повышенных требований к пусковому моменту и точности поддержания скорости серия не закрывает — для этого есть PD210 и PD310.
Модельный ряд — 10 позиций. Питание 220 В (1 или 3 фазы): 0,4 / 0,75 / 1,5 / 2,2 кВт с выходным током 2,8 / 5 / 8 / 11 А. Питание 380 В (3 фазы): 0,75 / 1,5 / 2,2 / 3,7 / 5,5 / 7,5 кВт с выходным током 2,5 / 4,2 / 5,2 / 9,5 / 13 / 17 А. Допустимый диапазон питания — 200…240 В и 380…480 В, входная частота 48…62 Гц, перекос фаз не более 3 %.
Управление — вольт-частотное U/f и векторное без датчика скорости. Диапазон регулирования 1:50 в режиме U/f и 1:100 в векторном, пусковой момент 100 % номинального на 0,5 Гц и 150 % на 1 Гц. Выходная частота 0…300 Гц, частота ШИМ 1…15 кГц. Перегрузка в тяжёлом режиме — 150 % номинального выходного тока в течение минуты и 180 % в течение 2 секунд.
Клеммник рассчитан на простую схему: 3 дискретных входа с выбором логики NPN/PNP, 1 аналоговый вход (0…10 В или 0/4…20 мА), 1 аналоговый выход 0…10 В, 1 дискретный выход и 1 релейный выход. Связь — Modbus RTU по RS-485 через разъём RJ-45. Из встроенного: ПИД-регулятор, функция цифрового потенциометра, 4 предустановленные скорости, ЭМС-фильтр и тормозной транзистор.
Все исполнения — IP20 для монтажа в шкаф. Модель 220 В / 0,4 кВт охлаждается естественной конвекцией, остальные — принудительным обдувом. Для настройки с компьютера есть бесплатное ПО (общее с PD110), для проектирования — руководство по эксплуатации на 120 страниц; и то, и другое лежит на вкладке документов раздела.
