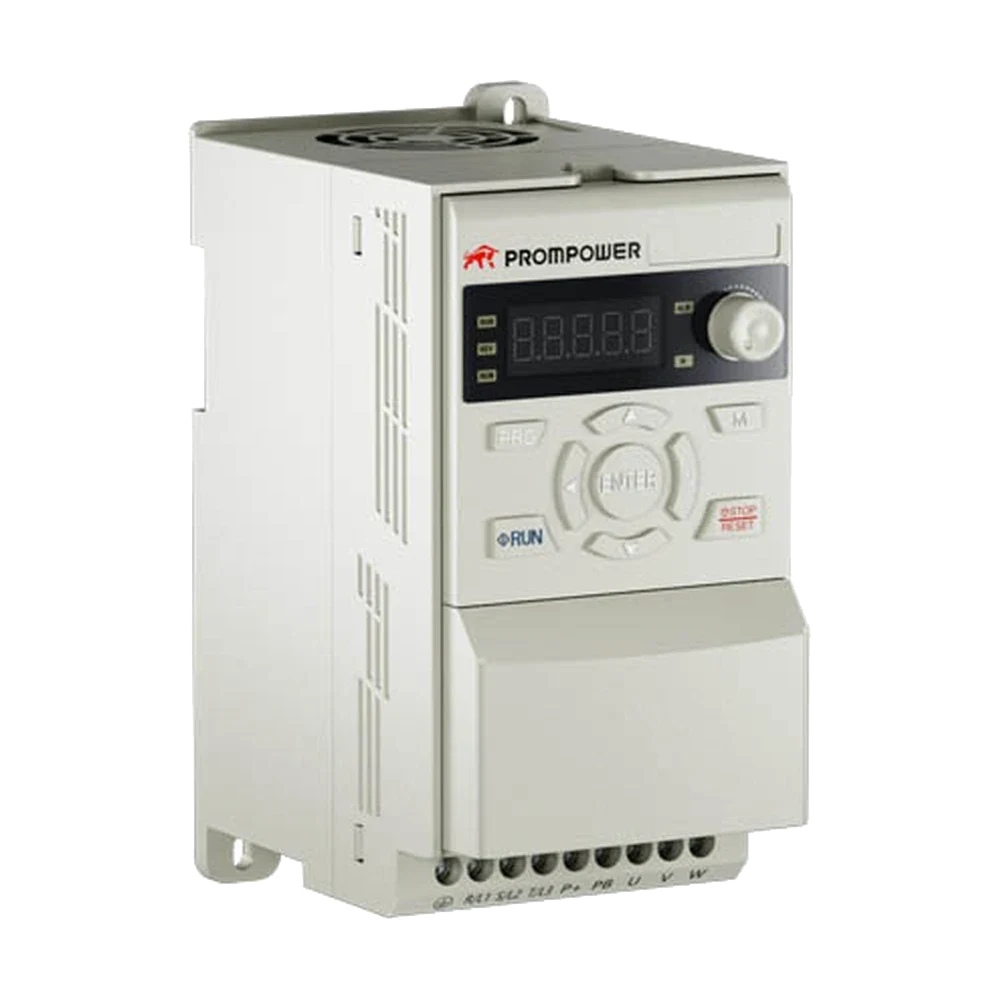

PD101-A4022

PD101 — серия, заточенная под механизмы с вентиляторной характеристикой нагрузки: насосы, вентиляторы, компрессоры, дымососы, системы водоснабжения и вентиляции. Функциональность оптимизирована именно под эти задачи — встроенный ПИД-регулятор, спящий режим, защита от гидроударов, работа по датчику давления через аналоговый вход 0(4)…20 мА или 0…10 В.

В разделе 23 позиции. Однофазное питание 220 В: 0,75 / 1,5 / 2,2 / 3,7 кВт с выходным током 5 / 7 / 12,5 / 15,2 А. Трёхфазное 380 В: от 0,75 кВт (3 А) до 160/187 кВт (300/340 А). Начиная с PD101-A4015 у большинства моделей два номинала — для тяжёлого и нормального режима: например, PD101-A4110 это 11 кВт / 26 А в тяжёлом режиме и 15 кВт / 33 А в нормальном. Допустимый рабочий диапазон питания — 320…460 В для трёхфазного исполнения и 180…260 В для однофазного, дисбаланс напряжения менее 3 %.

Методы управления — вольт-частотный U/f и векторный без датчика скорости, модуляция SVPWM. Диапазон регулирования скорости 1:100, пусковой момент 150 % номинального при 0,5 Гц, перегрузка 150 % в течение минуты и 180 % в течение 2 секунд. Выходная частота — до 1000 Гц: PD101 подходит для высокоскоростных механизмов, где 300 Гц соседних младших серий уже мало. Темпы разгона и торможения задаются прямой или S-образной кривой.

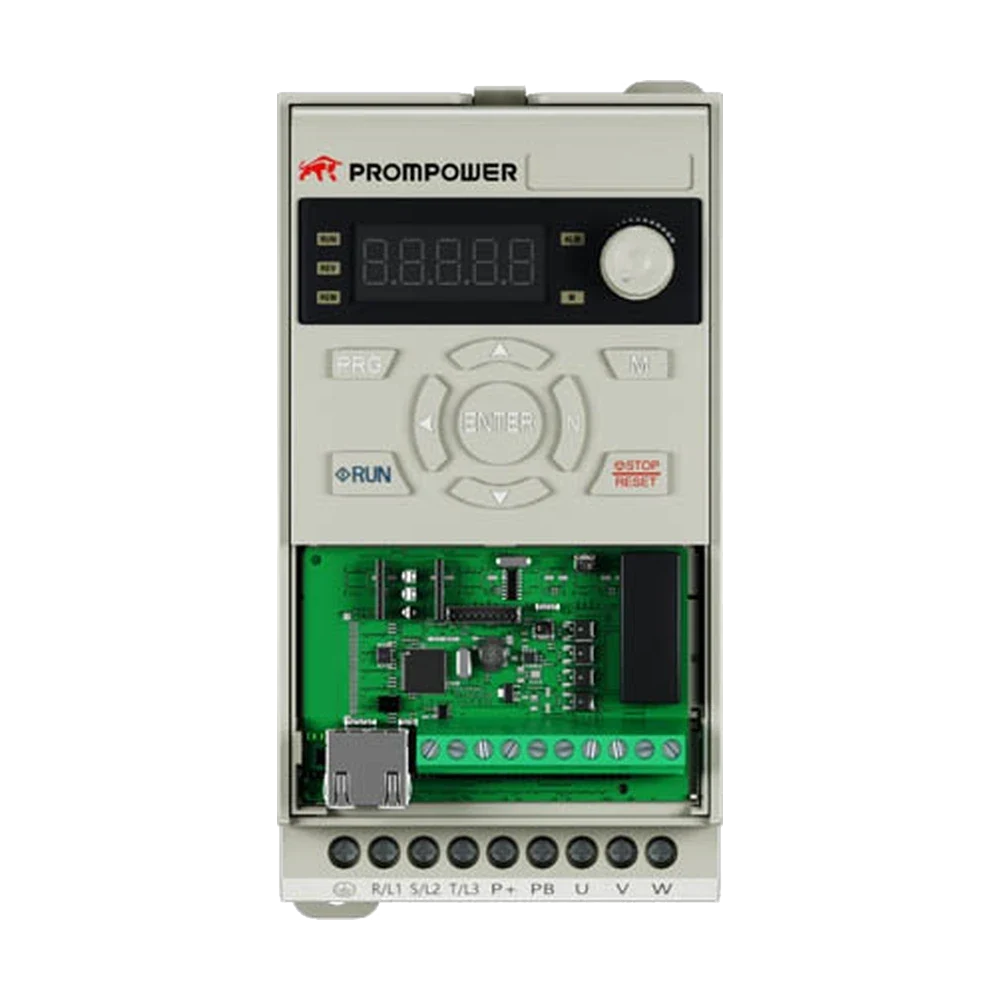

Главная конструктивная особенность серии — сменная функциональная плата. Набор входов/выходов не «зашит» в преобразователь: базовая плата P0101 даёт 4 дискретных входа, 1 аналоговый вход и 1 реле, а вместо неё можно установить P0110 или P0200 и получить до 10 дискретных входов, 2 аналоговых входа, 2 аналоговых выхода и 3 реле. Одновременно работает только одна плата.

Все исполнения — IP20 для монтажа в шкаф, со встроенным ЭМС-фильтром, встроенной панелью управления и Modbus RTU по RS-485. Модели до PD101-A4220 включительно имеют встроенный тормозной прерыватель (клеммы P+, PB). Документация — руководство по эксплуатации, расширенное руководство на 226 страниц и отдельное руководство на стандартную плату P0101.
