Описание

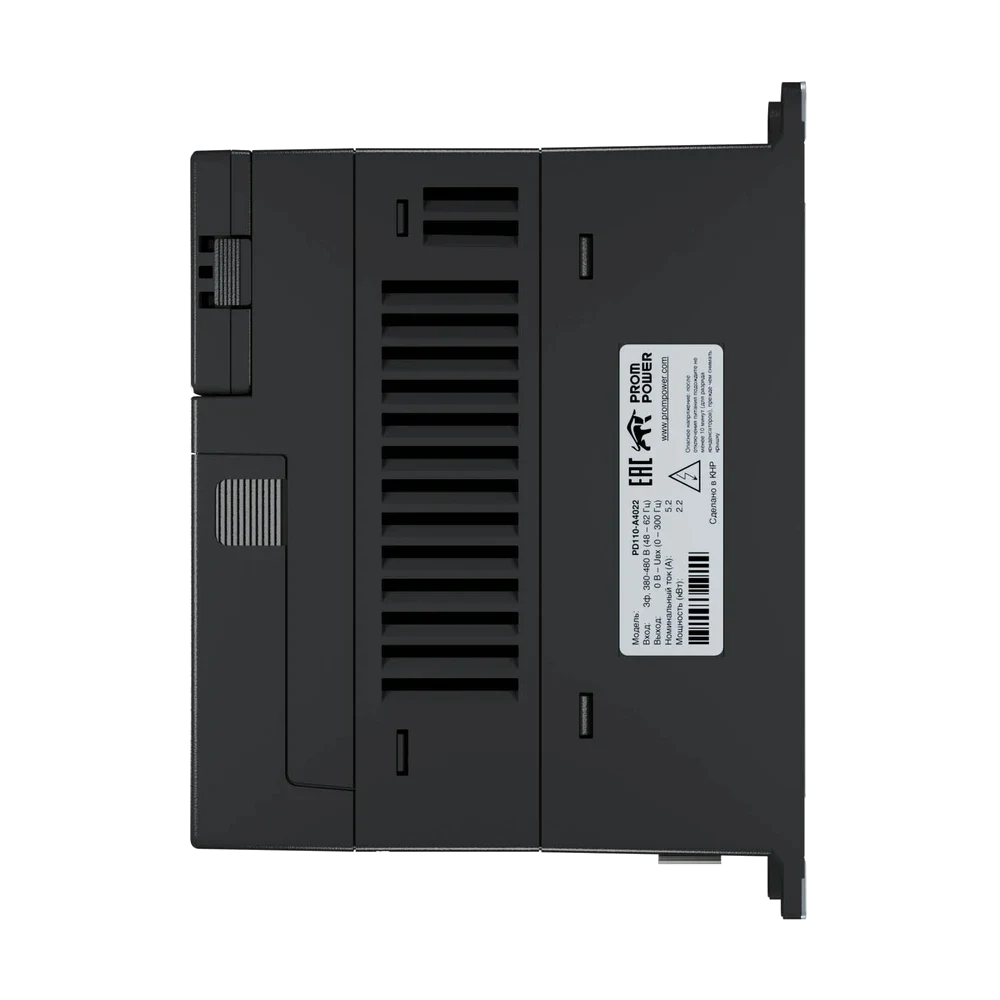

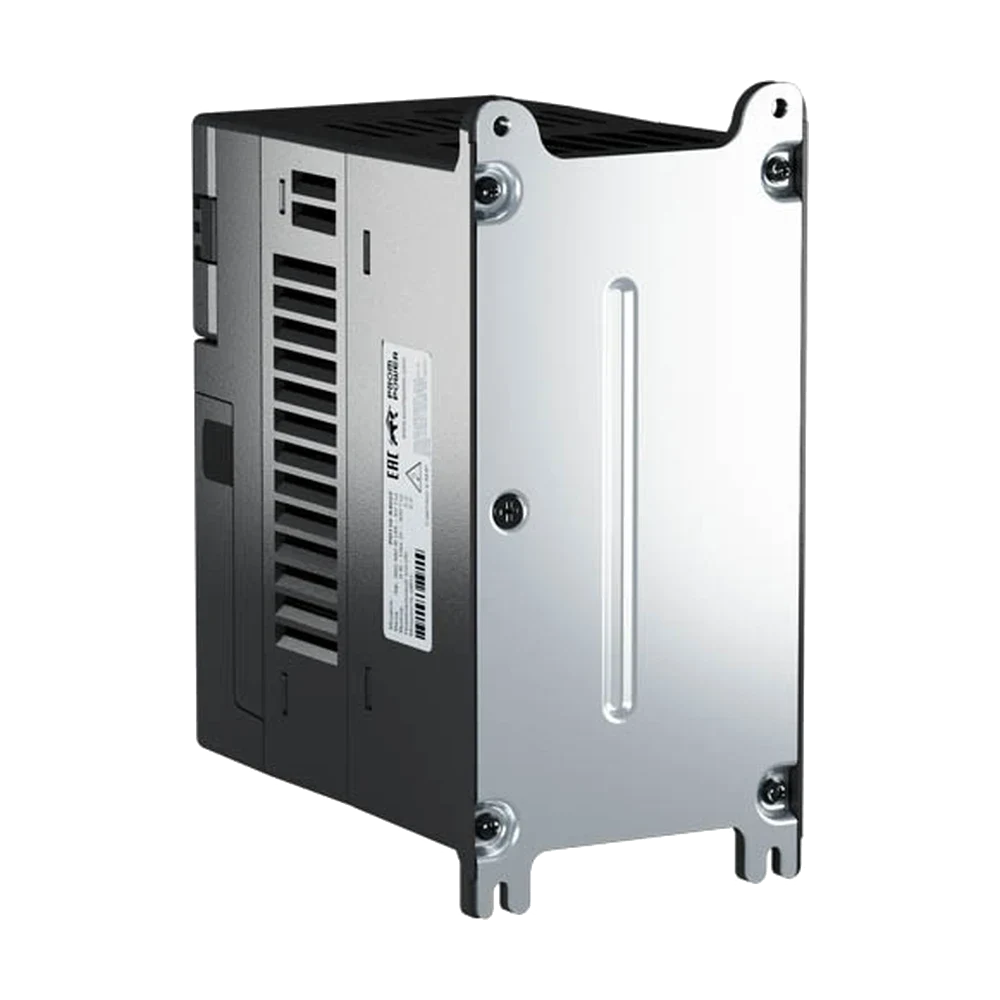

Преобразователь частоты PROMPOWER PD110-A4022, номинальная мощность 2,2 кВт, напряжение питания 380 В, 3 фазы, номинальный ток 5,2 А, степень защиты IP20, встроенный ЭМС фильтр, встроенный тормозной модуль (прерыватель), встроенная панель управления, встроенный протокол Modbus RTU (RS485), 7 дискретных входов (из них 2 импульсных, один из них высокоскоростной, с возможностью подключения термистора), 2 аналоговых входа (0-10 В (оба), 0/4-20 мА (один)), 1 аналоговый выход (0-10В), 2 дискретных выхода, 2 выходных реле, дискретные входы NPN/PNP
PD110 — универсальная серия для базовых задач электропривода. От младшей PD100 она отличается не силовой частью, а «головой»: развитый клеммник (7 дискретных входов, 2 аналоговых входа, 2 аналоговых выхода, 2 дискретных выхода, 2 реле), 16 предустановленных скоростей, встроенные функциональные блоки, логика управления механическим тормозом и опциональный Profibus. Этого достаточно, чтобы встроить привод в АСУ ТП без отдельного контроллера рядом.
Модельный ряд — 60 позиций и три уровня напряжения. 220 В (1 или 3 фазы): 0,4…4 кВт. 380 В (3 фазы): 0,75…450 кВт в тяжёлом режиме и до 500 кВт в нормальном. 690 В (3 фазы): 30…450 кВт в тяжёлом режиме и до 500 кВт в нормальном. Начиная с 11 кВт у моделей два номинала: например, PD110-A4220 — это 22 кВт / 46 А в тяжёлом режиме и 30 кВт / 60 А в нормальном.
Управление — вольт-частотное U/f (диапазон регулирования 1:50) и векторное без датчика скорости (1:100). Пусковой момент — 100 % номинального на 0,5 Гц и 150 % на 1 Гц, точность поддержания момента 7 %. Выходная частота 0…300 Гц, частота ШИМ 1…15 кГц. Перегрузка: в тяжёлом режиме 150 % в течение минуты и 180 % в течение 2 секунд, в нормальном — 110 % в течение минуты.
Из встроенного, что обычно приходится добирать снаружи: ПИД-регулятор, функция «ПЛК» с четырьмя кривыми U/f, контроль длины для намоточных механизмов, режим «Текстиль», а также блоки расширения функциональности — два логических блока, двоичный селектор, два пороговых блока и три селектора переменных. Логика управления тормозом вынесена в отдельную группу параметров P18.
Все исполнения IP20 (IP21 при установке дополнительного элемента), со встроенным ЭМС-фильтром. Тормозной прерыватель встроен стандартно до 22 кВт включительно; от 30 кВт он заказывается опцией — на это указывает индекс B в коде модели. Для настройки с ПК есть бесплатная программа, общая с PD100, GSD-файл для Profibus и отдельные руководства на каждый опциональный модуль.
