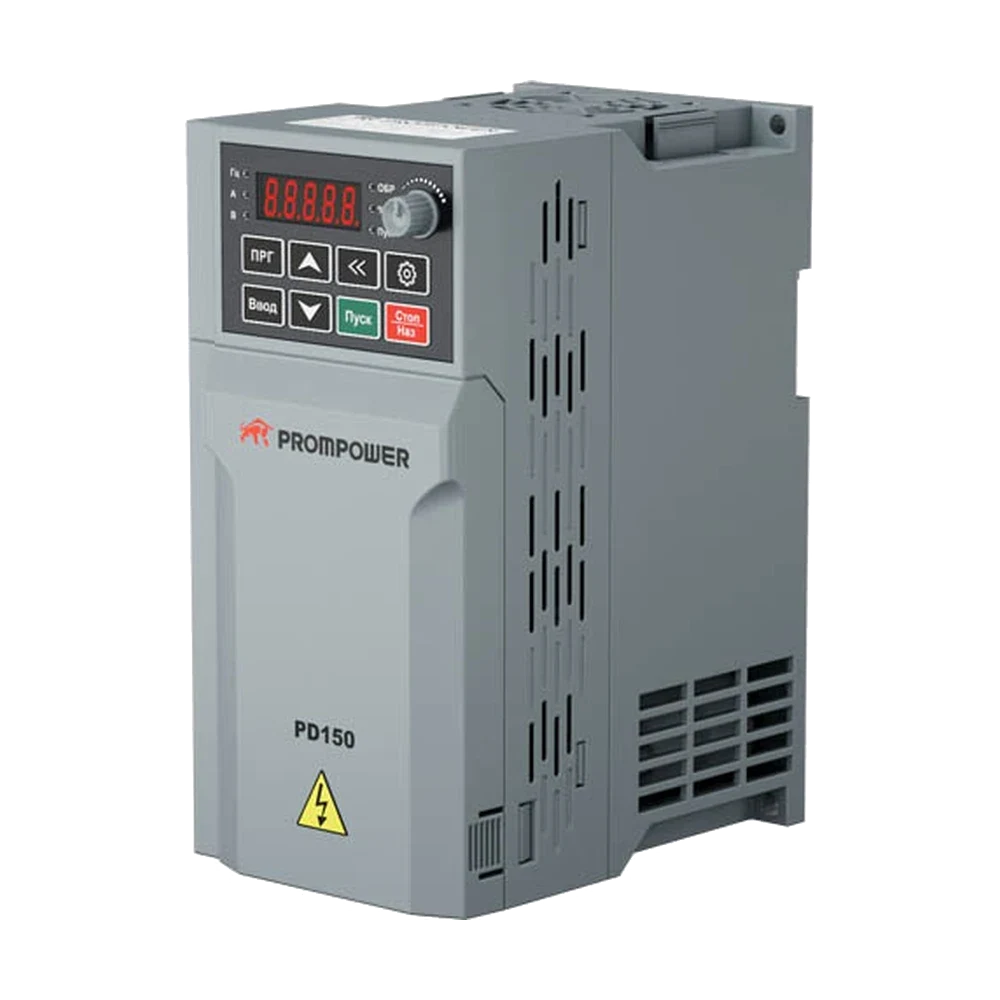

Преобразователь частоты PROMPOWER PD150-A4055B, номинальная мощность 5,5/7,5 кВт, напряжение питания 380 B, 3ф, номинальный ток 13/17 А, степень защиты IP20, встроенный ЭМС фильтр, встроенный тормозной модуль (прерыватель), встроенная панель управления, встроенный протокол Modbus RTU (RS485), 4 дискретных входа, 1 дискретный выход, 1 аналоговый вход (0-10 В, 0/4-20 мА), 1 аналоговый выход (0-10 В, 0/4-20 мА), 1 релейный выход, дискретные входы NPN/PNP
PD150 — серия преобразователей частоты для приводов, к которым не предъявляются повышенные требования к динамике и диапазону регулирования скорости: насосы, вентиляторы, компрессоры, конвейеры, мешалки. Модельный ряд — 15 позиций: однофазное питание 230 В в диапазоне 0,4…2,2 кВт и трёхфазное 400 В в диапазоне 0,4…22 кВт в тяжёлом режиме (до 30 кВт в нормальном).
Отличительная черта серии в линейке PROMPOWER — работа не только с асинхронным двигателем с короткозамкнутым ротором, но и с синхронным двигателем с постоянными магнитами в роторе. Асинхронный двигатель управляется в режиме вольт-частотного управления U/f, СДПМ — в векторном режиме без датчика скорости. Если в проекте стоит энергоэффективный PM-двигатель на компрессоре или насосе, PD150 — единственная серия младшего сегмента, которая его закрывает.
Двойной номинал мощности действует на весь модельный ряд 400 В. В тяжёлом режиме перегрузка составляет 150 % в течение минуты и 180 % в течение 3 секунд, в нормальном — 120 % в течение минуты и 150 % в течение 0,5 секунды. Режим выбирается параметром A5-02, по умолчанию преобразователь настроен на тяжёлый режим, и именно эта мощность указана в заказном коде.

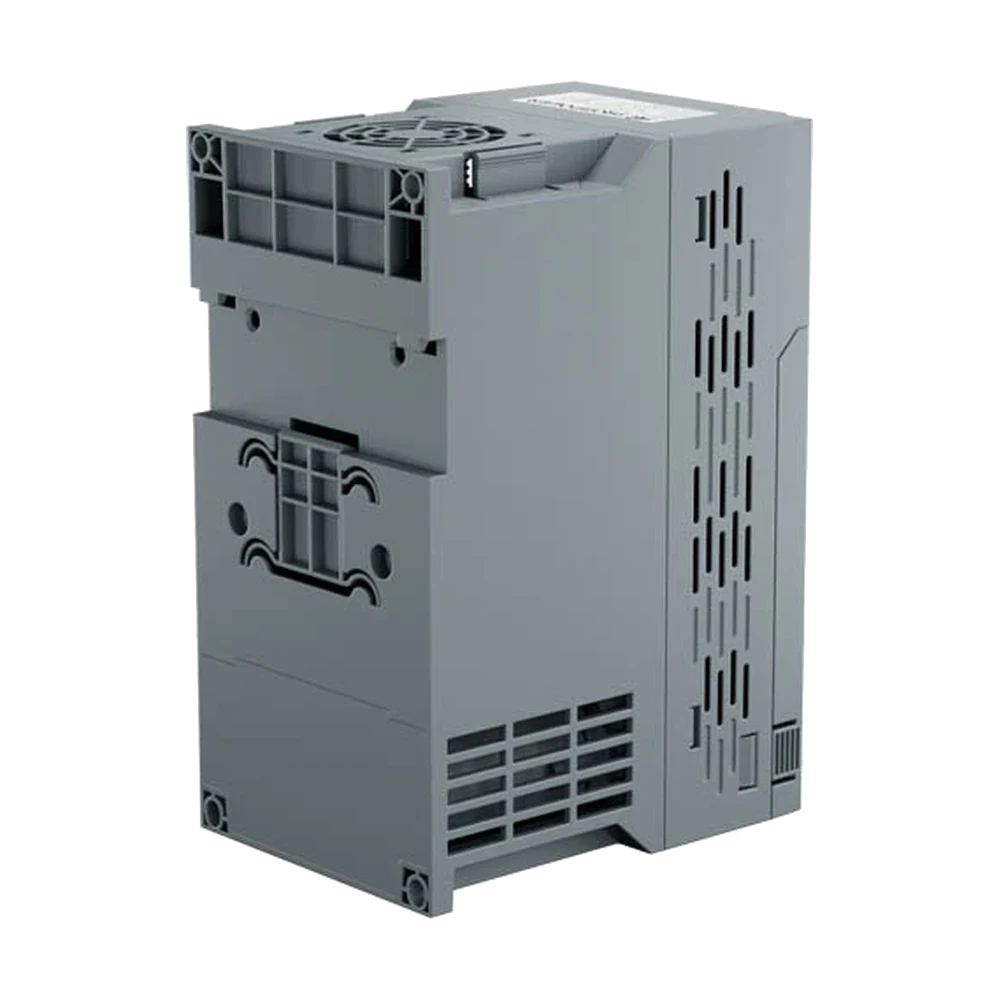

Конструктив рассчитан на плотный шкаф: модели до 7,5 кВт ставятся на DIN-рейку, преобразователи допускается монтировать стенка к стенке по типу «книжный шкаф». Тормозной транзистор встроен во все модели, ЭМС-фильтр класса C3 по МЭК 61800-3:2018 — тоже. Степень защиты IP20, диапазон выходной частоты до 600 Гц, частота ШИМ до 16 кГц, химическая стойкость 3С2.

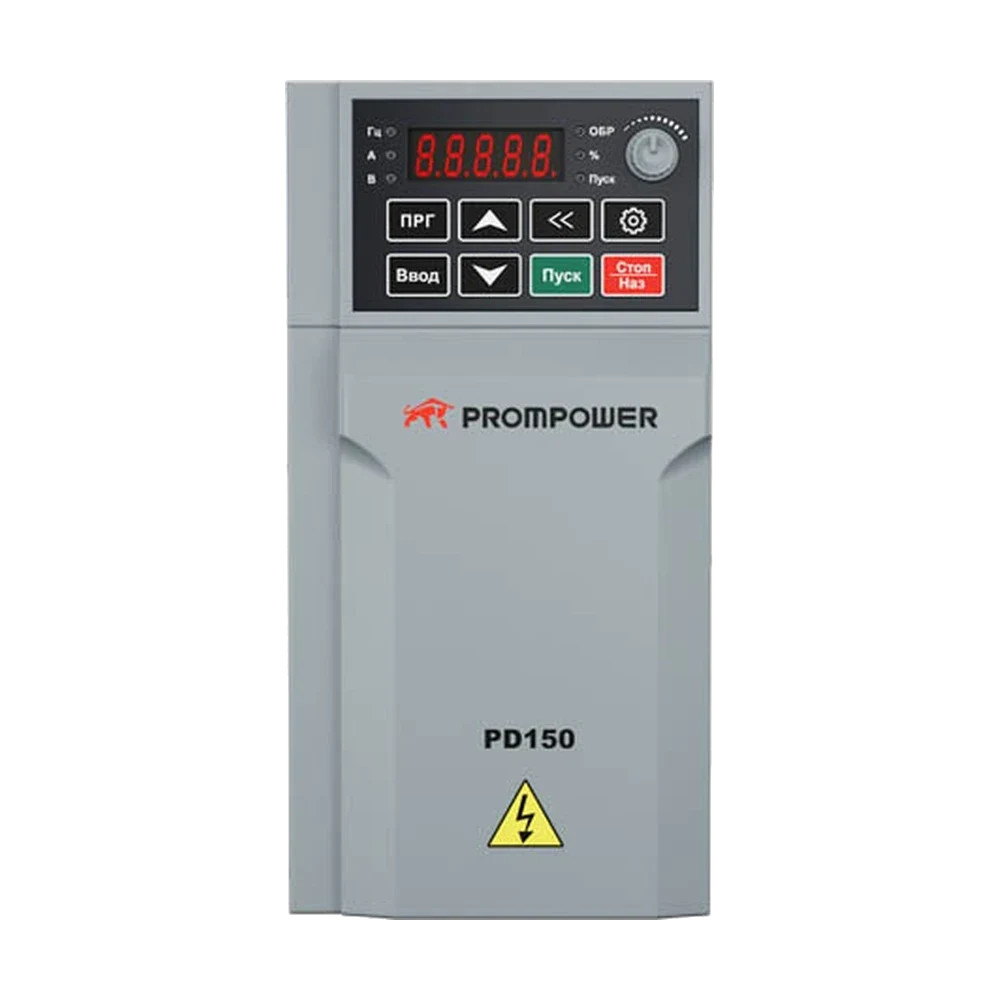

Настройка ведётся с кнопочной панели, с выносной панели PD350KEY_LED (она же копирует параметры с одного преобразователя на другой) или с компьютера программой PDSoft — она позволяет загружать и выгружать параметры и видеть, какие из них были изменены. Связь — Modbus RTU по RS-485. Документация: флаер, руководство по быстрому вводу в эксплуатацию (29 страниц) и руководство пользователя (96 страниц).
