Раздел собирает всё, чем достраивается система на контроллерах PMP20 и PMP30: дискретные и аналоговые модули ввода-вывода, модули контроля температуры и весоизмерения, модуль SSI-энкодера, коммуникационные модули и платы, а также терминальное сопротивление. Всего 26 позиций.

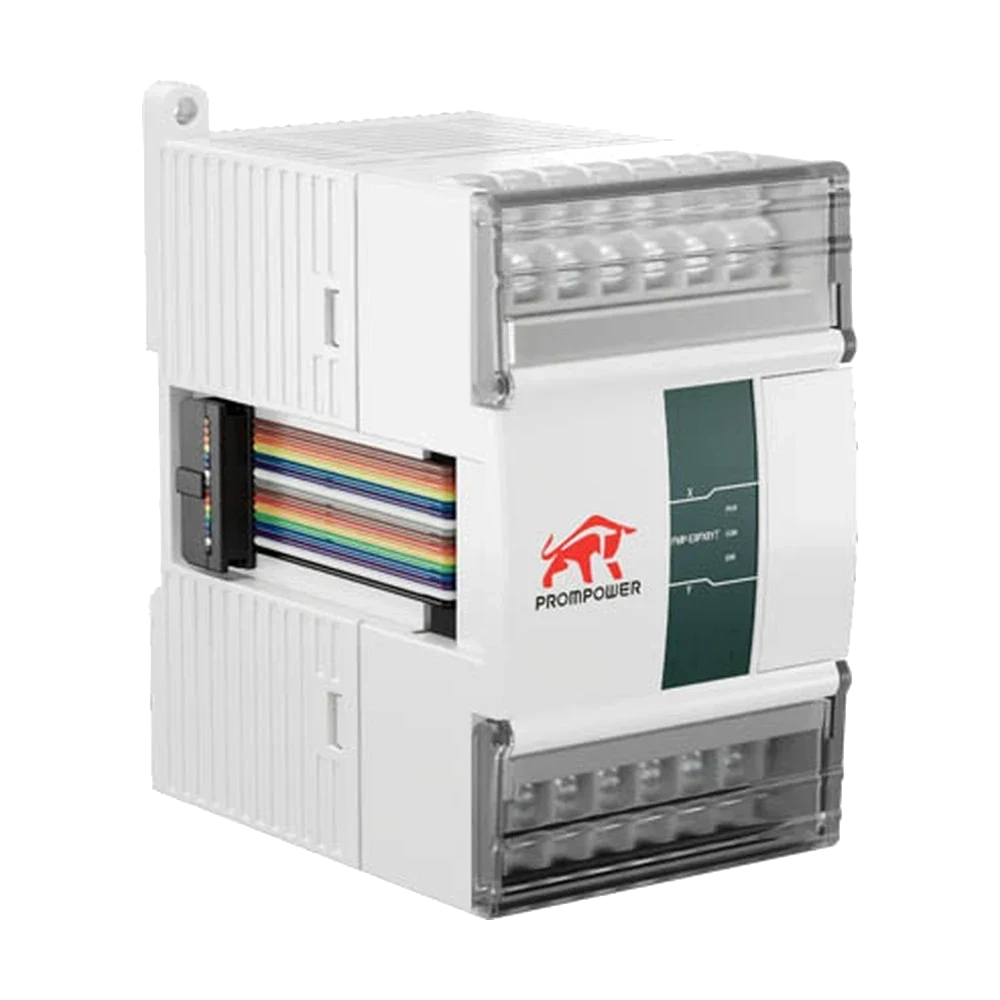

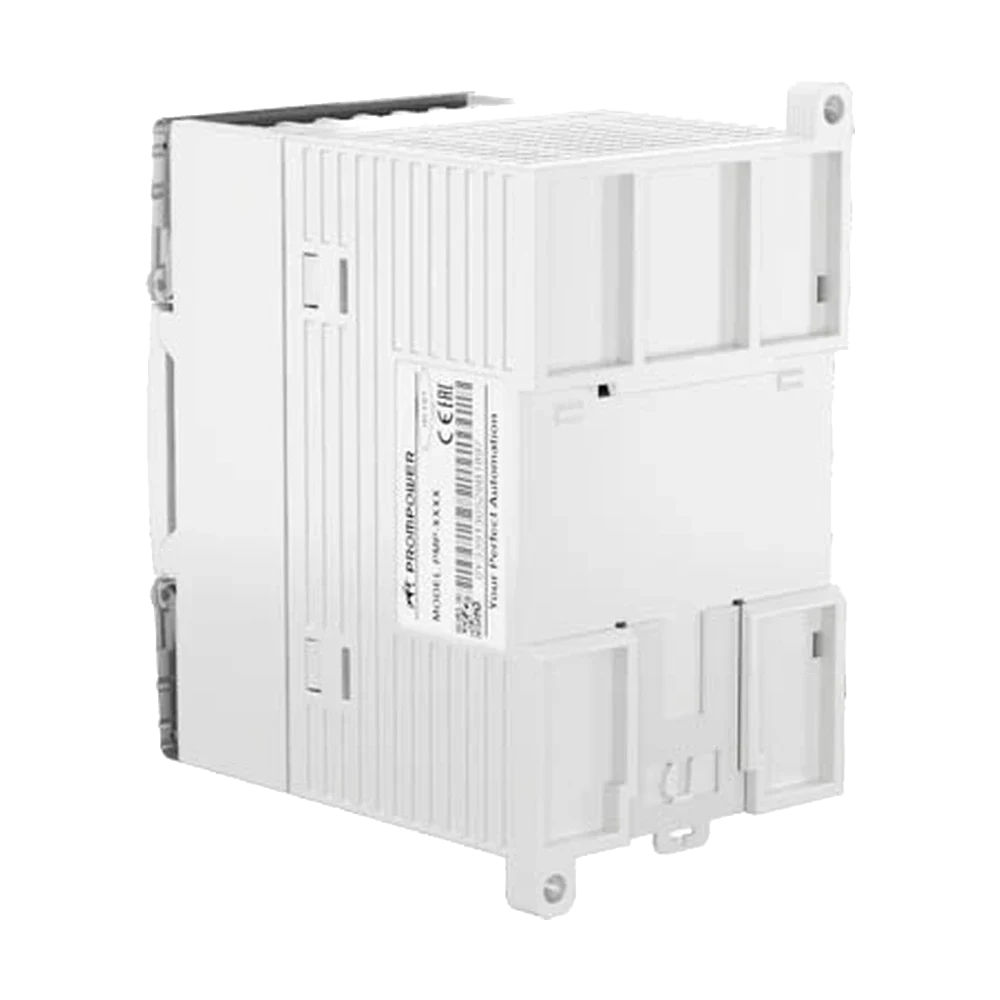

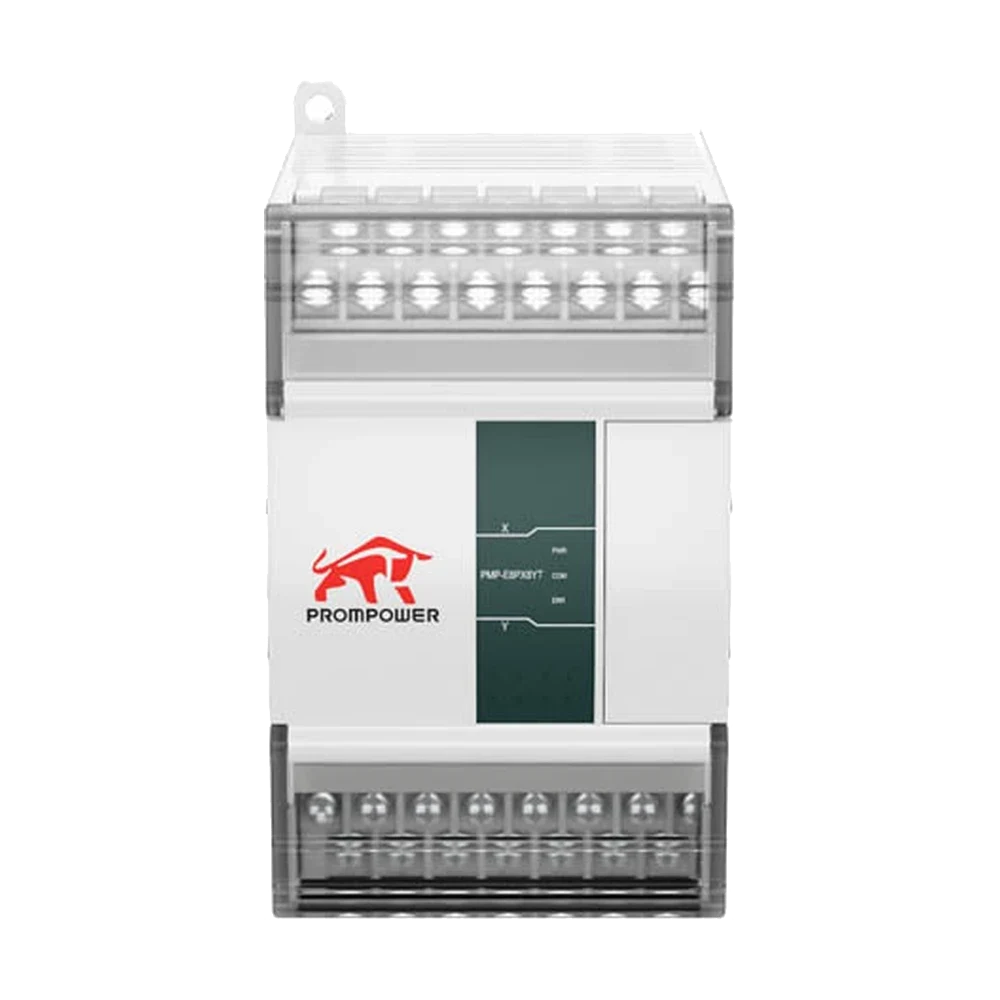

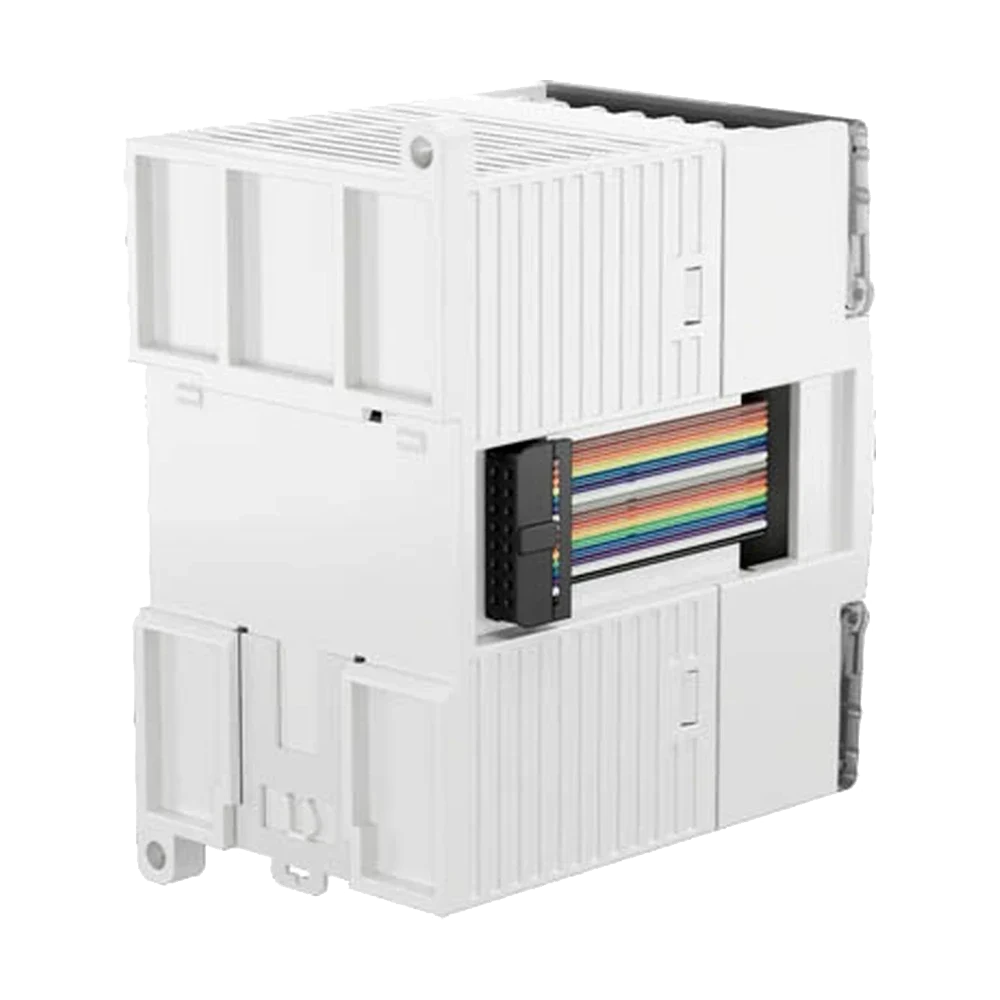

Конструктивно оборудование делится на три группы, и это первое, что стоит понять при компоновке шкафа. Правые модули расширения с индексом E в обозначении пристыковываются справа от базового блока и наращивают ввод-вывод: корпус 63 × 108 × 89,9 мм, тот же ряд на DIN-рейке, что и контроллер. Левые модули с суффиксом -ED шириной 25 мм ставятся слева от контроллера и добавляют либо интерфейс связи, либо небольшой набор аналоговых каналов. Платы с суффиксом -BD устанавливаются на лицевой части контроллера и не занимают места в ряду вовсе.

Ограничения системы: до 16 правых модулей расширения на контроллер; плата BD — одна у 30-точечных исполнений PMP20 и две у 60-точечных; левый модуль — PMP-NES-ED (RS232 или RS485) либо PMP-COBOX-ED (CAN, только для PMP20). Если справа от контроллера стоит больше пяти модулей, после последнего ставится терминальное сопротивление PMP-ETR. Крепление — винты M3 или рейка DIN46277 шириной 35 мм.

Часть модулей питается по внутренней шине и внешних 24 В не требует: PMP-E16YR, PMP-E16YT, PMP-NES-ED, PMP-COBOX-ED, PMP-RTC-BD и PMP-ETR. Всем остальным нужны 24 В постоянного тока на клеммах — источник питания закладывается в спецификацию шкафа отдельно.

Для проектирования выложены 3D-модели (.stp) и CAD-файлы (.dwg) всех модулей серии PMP, сводные таблицы есть в каталоге ПЛК PROMPOWER на 60 страниц. Кабели расширения PMP-EXP длиной 0,7 и 1,5 м — в разделе «Аксессуары для ПЛК». Для контроллера PMP301 нужны модули другой серии — PMP-01, с PMP20 и PMP30 они не совместимы.
