Модули расширения ПЛК PMP20/PMP30

Технические характеристики и спектр решений

Для выполнения большего числа прикладных задач базовые блоки ПЛК серии PMP могут быть оснащены модулями расширения ввода-вывода, модулями аналогового ввода-вывода, модулями контроля температуры, платами BD и левыми модулями расширения.

Перейти к выбору
Производственные линии и станки Насосные и котельные Водоподготовка и очистные Климат и вентиляция зданий Упаковка и фасовка Транспортёры и склады Дозирование и смешивание Стенды и испытательное оборудование

Товары раздела

26 товаров

  • PMP-E4AD
    В наличии

    PMP-E4AD

    Модуль расширения PMP-E4AD для PMP20/PMP30. 4 аналоговых входа. Входное напряжение: 0-5В/0-10В/-5-+5В/-10 - +10В; Входной ток: 0-20mA/4-20mA/-20 - +20mA. Питание 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    12 395 ₽

    Остаток на складе: 156 шт.

  • PMP-COBOX-ED
    В наличии

    PMP-COBOX-ED

    Левый модуль расширения PMP-COBOX-ED для PMP20. 1х CAN. Питание 24VDC

    • Ширина (мм): 25
    • Высота (мм): 100
    • Глубина (мм): 90

    8 210 ₽

    Остаток на складе: 100 шт.

  • PMP-E8PX8YR
    В наличии

    PMP-E8PX8YR

    Модуль расширения PMP-E8PX8YR для PMP20/PMP30. 8 входов(PNP)/8 выходов(реле). Питание 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    5 419 ₽

    Остаток на складе: 77 шт.

  • PMP-E16X
    В наличии

    PMP-E16X

    Модуль расширения PMP-E16X для PMP20/PMP30. 16 входов(NPN). Питание 24VDC.

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    4 910 ₽

    Остаток на складе: 69 шт.

  • PMP-E16PX
    В наличии

    PMP-E16PX

    Модуль расширения PMP-E16PX для PMP20/PMP30. 16 входов(PNP). Питание 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    4 910 ₽

    Остаток на складе: 54 шт.

  • PMP-E8X8YT
    В наличии

    PMP-E8X8YT

    Модуль расширения PMP-E8X8YT для PMP20/PMP30. 8 входов(NPN)/8 выходов(NPN). Питание 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    5 419 ₽

    Остаток на складе: 48 шт.

  • PMP-E8X8YR
    В наличии

    PMP-E8X8YR

    Модуль расширения для PMP20/PMP30. 8 входов(NPN)/8 выходов(реле). Питание 24VDC.

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    5 419 ₽

    Остаток на складе: 43 шт.

  • PMP-E6TC-P
    В наличии

    PMP-E6TC-P

    Модуль расширения PMP-E6TC-P для PMP20/PMP30. 6 входов термопары J/K. Питание 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    17 626 ₽

    Остаток на складе: 42 шт.

  • PMP-NES-ED
    В наличии

    PMP-NES-ED

    Левый модуль PMP-NES-ED расширения для PMP20/PMP30. 1х RS232 или RS485. Не требует внешнего питания 24VDC

    • Ширина (мм): 25
    • Высота (мм): 100
    • Глубина (мм): 99.5

    4 373 ₽

    Остаток на складе: 40 шт.

  • PMP-E8PX8YT
    В наличии

    PMP-E8PX8YT

    Модуль расширения PMP-E8PX8YT для PMP20/PMP30. 8 входов(PNP)/8 выходов(NPN). Питание 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    5 419 ₽

    Остаток на складе: 35 шт.

  • PMP-E6PT-P
    В наличии

    PMP-E6PT-P

    Модуль расширения PMP-E6PT-P для PMP20/PMP30. 6 входов термосопротивления Pt100/Pt1000. Питание 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    17 626 ₽

    Остаток на складе: 33 шт.

  • PMP-E16YR
    В наличии

    PMP-E16YR

    Модуль расширения PMP-E16YR для PMP20/PMP30. 16 выходов(реле). Не требует внешнего питания 24VDC

    • Ширина (мм): 63
    • Высота (мм): 108
    • Глубина (мм): 89.9

    5 419 ₽

    Остаток на складе: 31 шт.

Хиты раздела

В наличии PMP-RTC-BD

PMP-RTC-BD

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 39.2
  • Высота (мм): 42.2

Остаток на складе: 18 шт.

4 373 ₽

В наличии PMP-E16YT

PMP-E16YT

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 63
  • Высота (мм): 108
  • Глубина (мм): 89.9

Остаток на складе: 11 шт.

5 419 ₽

В наличии PMP-E8PX8YT

PMP-E8PX8YT

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 63
  • Высота (мм): 108
  • Глубина (мм): 89.9

Остаток на складе: 35 шт.

5 419 ₽

В наличии PMP-ETR

PMP-ETR

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 39
  • Высота (мм): 12

Остаток на складе: 6 шт.

1 932 ₽

В наличии PMP-E4SSI

PMP-E4SSI

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 63
  • Высота (мм): 108
  • Глубина (мм): 89.9

Остаток на складе: 7 шт.

29 833 ₽

В наличии PMP-E6PT-P

PMP-E6PT-P

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 63
  • Высота (мм): 108
  • Глубина (мм): 89.9

Остаток на складе: 33 шт.

17 626 ₽

В наличии PMP-NES-ED

PMP-NES-ED

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 25
  • Высота (мм): 100
  • Глубина (мм): 99.5

Остаток на складе: 40 шт.

4 373 ₽

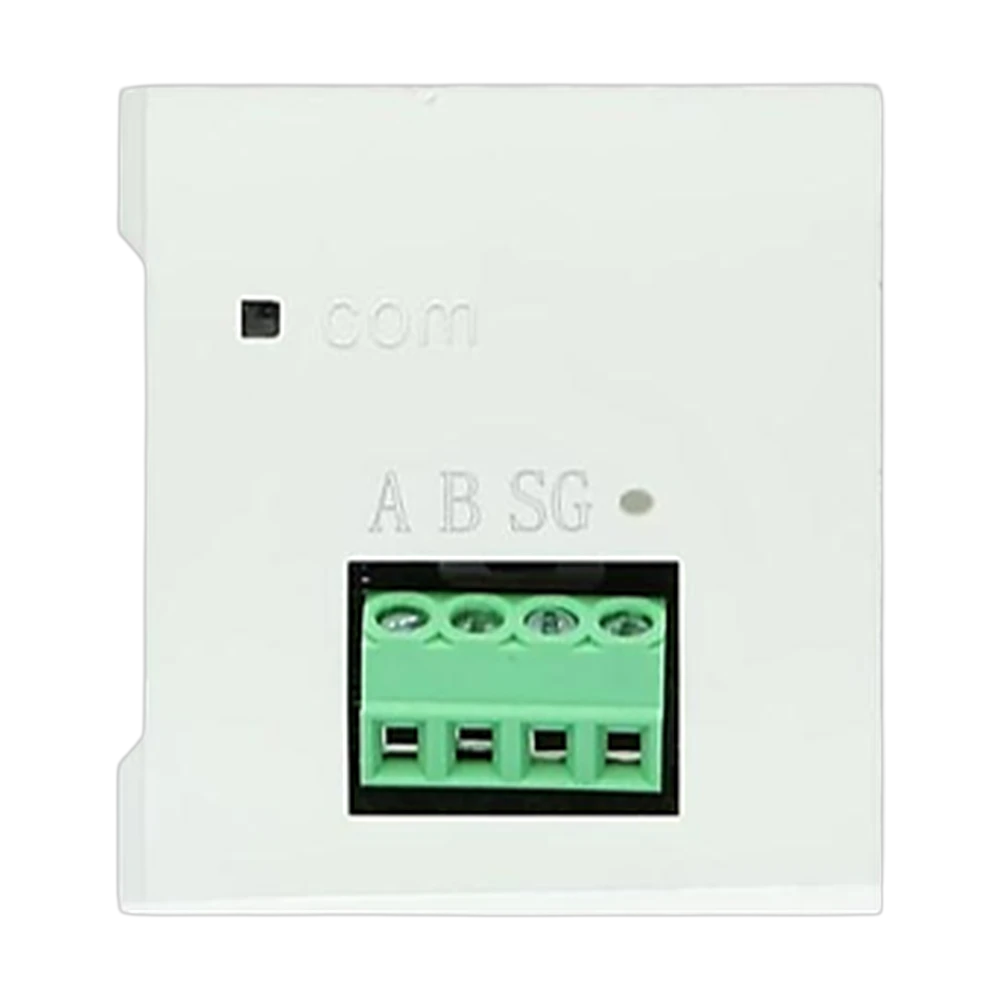

В наличии PMP-NS-BD

PMP-NS-BD

Модули расширения ПЛК PMP20/PMP30

  • Сетевые подключения: RS232 или RS485

Остаток на складе: 9 шт.

4 722 ₽

В наличии PMP-2AD2PT-V-ED

PMP-2AD2PT-V-ED

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 25
  • Высота (мм): 100
  • Глубина (мм): 99.5

Остаток на складе: 15 шт.

5 419 ₽

В наличии PMP-E4AD

PMP-E4AD

Модули расширения ПЛК PMP20/PMP30

  • Ширина (мм): 63
  • Высота (мм): 108
  • Глубина (мм): 89.9

Остаток на складе: 156 шт.

12 395 ₽

Функциональные возможности

  • Три серии под разный масштаб

    PMP20 — компактные моноблоки для локальных узлов, PMP30 и PMP301 — задачи среднего уровня с расширением ввода-вывода.

  • Расширение до сотен каналов

    Модули дискретного и аналогового ввода-вывода, платы BD и сетевые модули наращивают систему без замены контроллера.

  • Быстрый цикл

    Обработка команды от 0,01 мкс — хватает для позиционирования, дозирования и синхронных приводов.

  • Скоростной счёт и импульсный выход

    Встроенные счётчики и генераторы импульсов позволяют управлять шаговыми и сервоприводами напрямую.

  • Языки МЭК 61131-3

    LD, FBD и ST в одной среде: релейная логика для наладчика и структурный текст для сложных алгоритмов.

  • Бесплатная среда разработки

    PROMPOWER PLC Studio с русской документацией, обучающими курсами и примерами готовых проектов.

Как выбрать

Подберите модуль для плк по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Посчитайте точки ввода-вывода Сложите дискретные и аналоговые сигналы, добавьте 20–30 % запаса на развитие проекта.
  2. 2 Определите тип выходов Реле — для редких переключений мощной нагрузки, транзисторы — для быстрых импульсных задач и приводов.
  3. 3 Выберите протоколы связи Ethernet и Modbus TCP для SCADA, RS-485 для приборов на линии, CANopen для приводной техники.
  4. 4 Заложите расширение Проверьте, сколько модулей поддерживает выбранный процессорный модуль и хватит ли питания на шину.

Технические характеристики

  • 16 правых модулей расширения ED, 2 платы BD и 2 левых модуля расширения
  • Модули могут быть закреплены винтами М3 или непосредственно установлен на направляющей рейке DIN46277 (шириной 35 мм)
  • Плата BD устанавливается на лицевой части ПЛК

Частые вопросы по разделу

Вся база знаний

  • Что означают меркеры PMP20 о сбое аппаратуры и карты SD?

    Кроме признаков ошибок ввода-вывода и связи, у контроллера есть группа системных сообщений о более глубоких неполадках. Они не всегда останавливают работу, но игнорировать их нельзя. SM450 — проверка ошибок системы. SM451 — прерывание по неисправности аппаратуры.

    Проверено экспертом

  • Где взять таргет-файл для PMP3xx и как его установить?

    Таргет-файл — это пакет описания контроллера для Codesys, без него модель не появится в списке устройств. Скачивается он в разделе ПЛК на сайте либо запрашивается в технической поддержке. Установка: меню «Инструменты» → «Менеджер пакетов» → «Установить» → указать файл пакета.

    Проверено экспертом

  • Как измерить цикл сканирования PMP20 из программы?

    Контроллер измеряет цикл сам и хранит три значения в системных регистрах: SD010 — текущий цикл сканирования, SD011 — минимальный за время работы, SD012 — максимальный. Единица измерения — микросекунды. Зачем эти три числа нужны на объекте: Текущий цикл показывает нагрузку прямо сейчас.

    Проверено экспертом

  • Как узнать направление счёта и переполнение HSC в PMP20?

    Направление и переполнение контроллер отдаёт готовыми признаками: направление счёта — SM110 для HSC0, SM111 для HSC2 и далее по одному меркеру на счётчик до SM119, переполнение — SM130 для HSC0 и далее до SM139 по той же схеме. Зачем нужен признак направления.

    Проверено экспертом

  • Какой канал связи выбрать между ПЛК и панелью оператора?

    Панель оператора подключается к контроллеру либо по последовательной линии RS-485 или RS-232, либо по Ethernet. Оборудование одной экосистемы PROMPOWER стыкуется штатно: панель и контроллер поддерживают общий набор протоколов, и переходников не требуется.

    Проверено экспертом

О категории: Модули расширения ПЛК PMP20/PMP30

Программируемый логический контроллер (ПЛК) — это промышленный компьютер, который в реальном времени опрашивает датчики, выполняет заложенный алгоритм и управляет исполнительными механизмами. В отличие от офисной техники он рассчитан на круглосуточную работу в цехе: широкий диапазон температур, устойчивость к вибрации и помехам, детерминированное время цикла.

Линейка PROMPOWER построена так, чтобы одна и та же среда разработки закрывала и простой узел на десяток сигналов, и участок с сотнями каналов. Компактные моноблоки PMP20 заменяют шкаф релейной логики, серии PMP30 и PMP301 наращиваются модулями ввода-вывода и сетевыми платами.

Для выполнения большего числа прикладных задач базовые блоки ПЛК серии PMP могут быть оснащены модулями расширения ввода-вывода, модулями аналогового ввода-вывода, модулями контроля температуры, платами BD и левыми модулями расширения. В системе может использоваться до 16 правых модулей расширения, 2 платы BD и 1 левый модуль расширения различных типов.

Что даёт переход на ПЛК PROMPOWER:

  • Алгоритм меняется программой, а не перемонтажом шкафа — доработка занимает часы вместо смены.
  • Все аварии и события фиксируются в журнале: причина простоя видна, а не восстанавливается по памяти.
  • Точное поддержание технологических параметров — давления, температуры, уровня, расхода.
  • Готовность к диспетчеризации: данные уходят в SCADA по Modbus TCP без промежуточных шлюзов.
  • Единая линейка модулей — запасные части унифицированы для всего парка оборудования.

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
