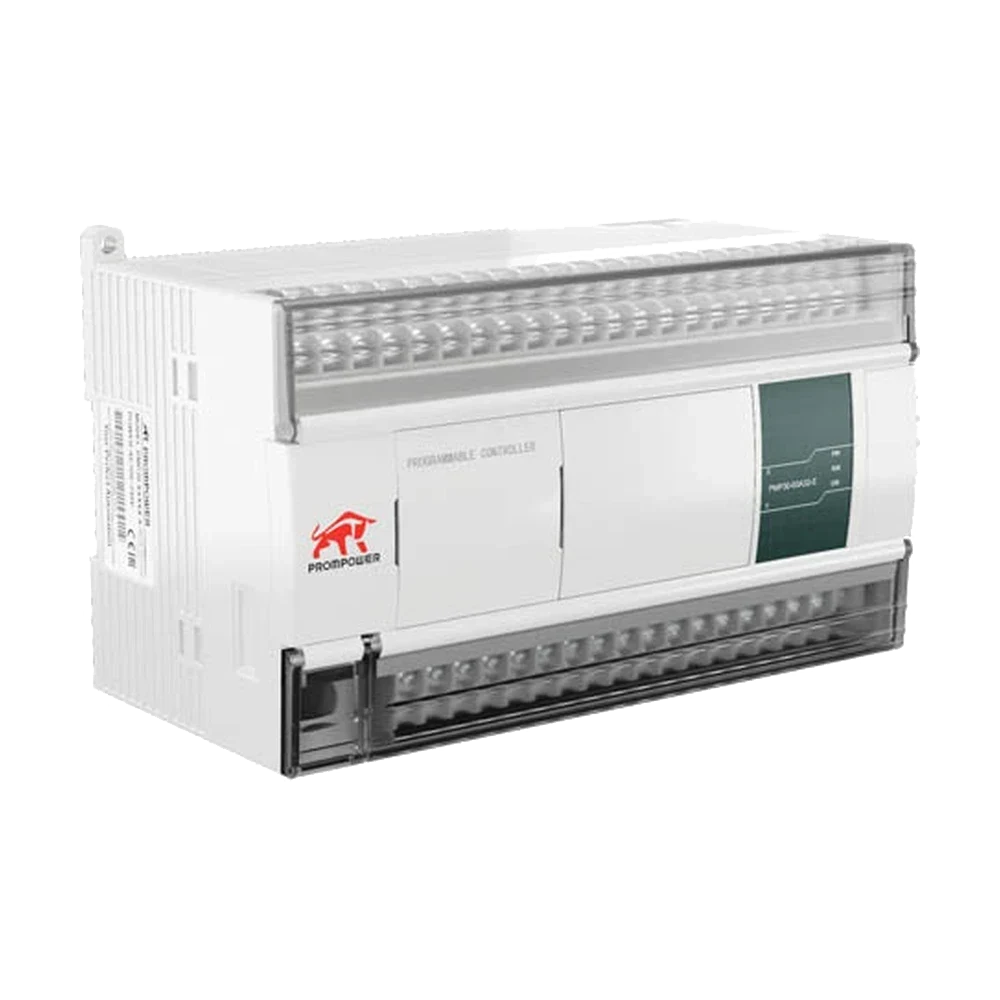

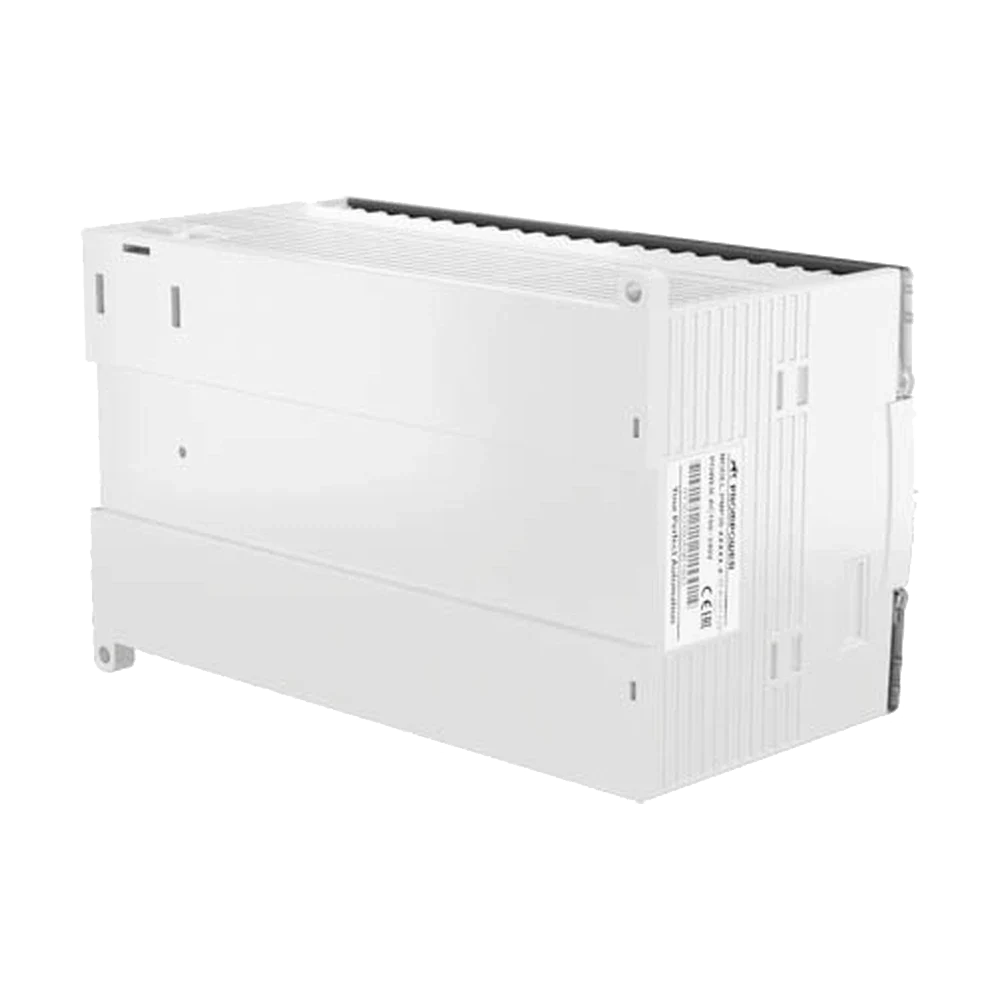

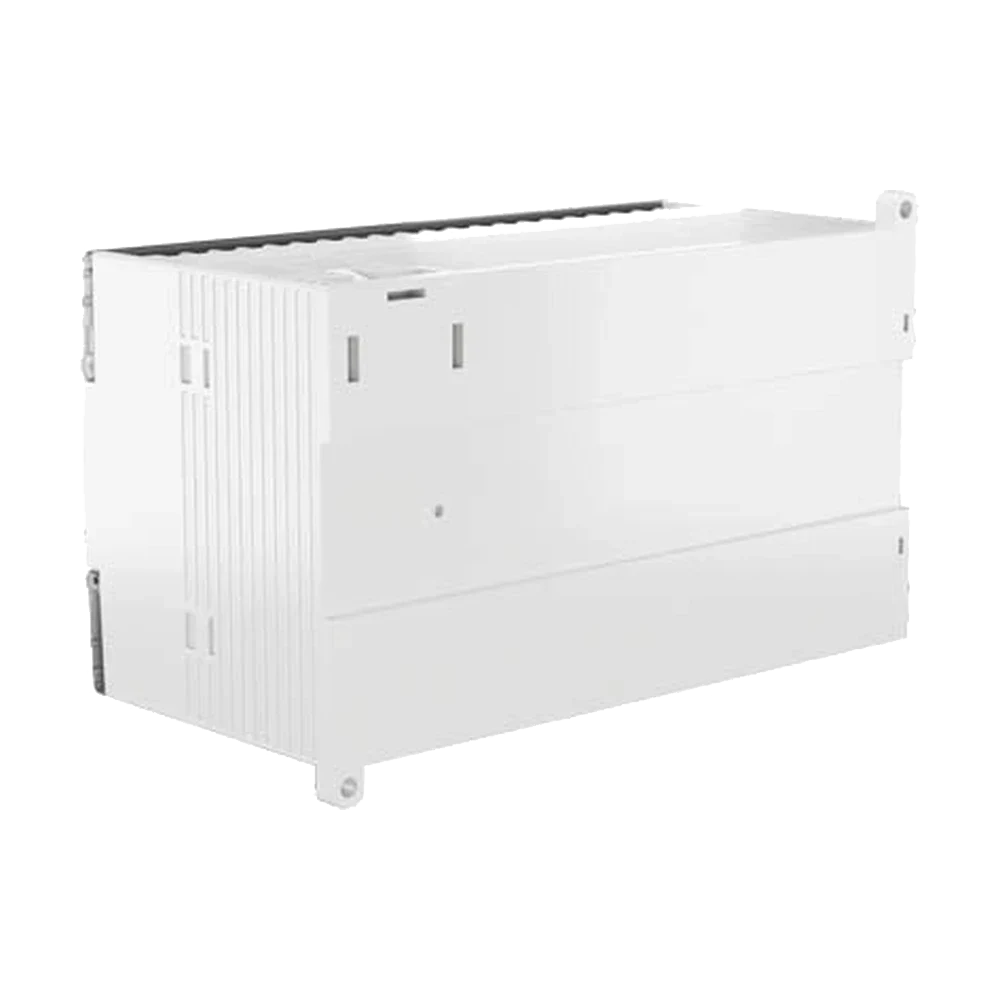

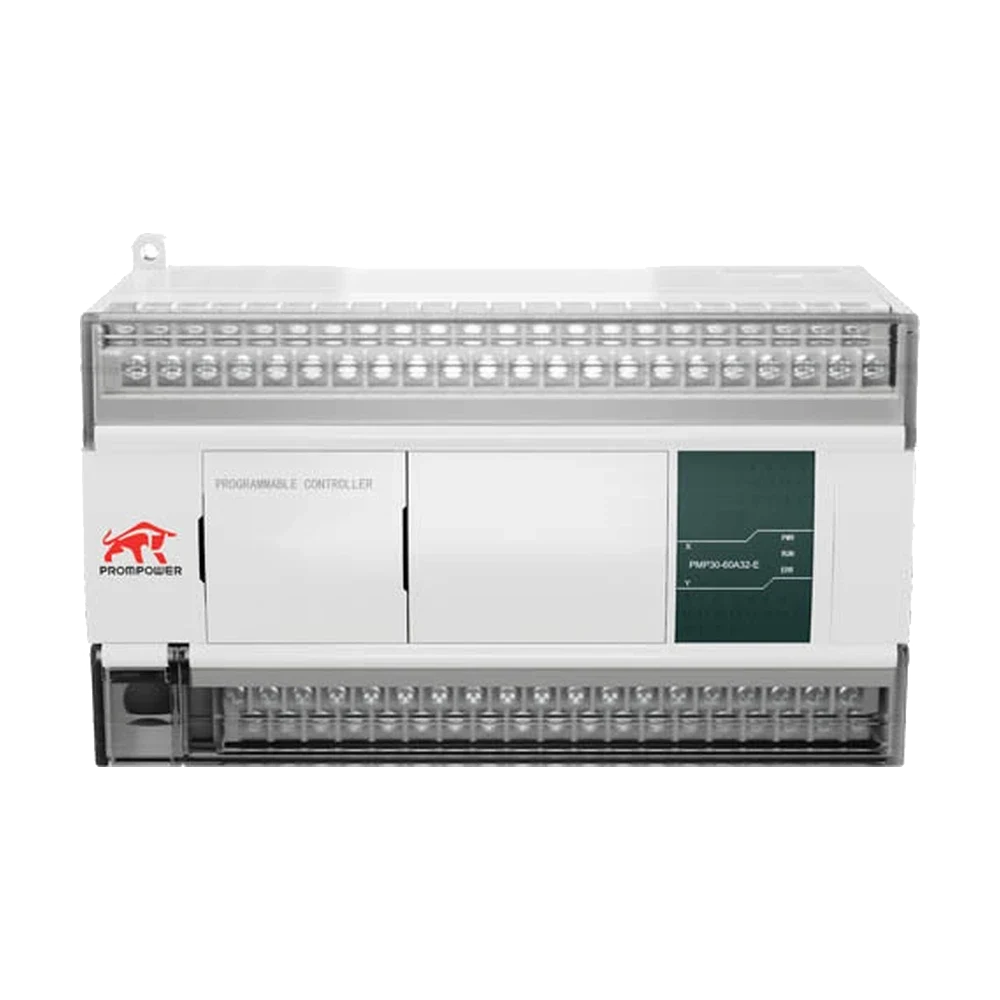

PMP30-60A32-E

PMP30 — старшая серия программируемых логических контроллеров PROMPOWER. Она рассчитана на машины с координированным движением: многоосевые станки, намоточное и упаковочное оборудование, конвейеры, палетировщики, устройства загрузки и разгрузки. Контроллер построен на ARM Cortex A8 с частотой 1 ГГц, несёт 32 МБ памяти под программу, 32 МБ под данные проекта и 6 МБ энергонезависимой области, а система расширяется до 542 точек ввода-вывода без учёта станций удалённого ввода-вывода PMP-SEC.

Ключевое отличие от PMP20 — программная платформа и шина движения. PMP30 программируется в CODESYS V3.5 SP16 Patch 4 на всех языках МЭК 61131-3 (ST, SFC, FBD, CFC, LD, IL), поддерживает стандарт PLCopen, OPC UA, интерполяцию, электронный кулачок и электронный редуктор, интерпретацию G-Code, симуляцию проекта без железа и загрузку программы в режиме Online. От PMP301 той же платформы серия отличается вчетверо большей ёмкостью шины EtherCAT: 32 синхронно управляемых устройства против 8, частота процессора 1 ГГц против 0,8 ГГц и питание от сети 220 В переменного тока вместо 24 В постоянного.

В серии два исполнения, отличающихся только типом дискретных входов: PMP30-60A32-E — входы NPN, PMP30-60PA32-E — входы PNP. Всё остальное совпадает: 36 входов и 24 транзисторных выхода NPN, корпус 177,2 × 108 × 90 мм, питание 220 В переменного тока, максимальное потребление 30 Вт, интерфейсы — два порта RJ45 (Ethernet и EtherCAT), RS485 и RS232. Тип входа выбирается под датчики и на месте не меняется. Обозначение читается по частям: в PMP30-60A32-E «60» — суммарное число точек (36 входов и 24 выхода), «A» — управление осями, «32» — до 32 осей EtherCAT, «E» — питание 220 В переменного тока.

Ввод-вывод наращивается модулями серии PMP — теми же, что и у PMP20: до 16 правых модулей расширения плюс левый коммуникационный модуль PMP-NES-ED. Номенклатура — в разделе «Модули расширения ПЛК PMP20/PMP30», кабели расширения и EtherCAT-патчкорды — в разделе «Аксессуары для ПЛК». Модули серии PMP-01 от PMP301 к PMP30 не подходят.

Поддержка серии: русскоязычные руководства PMP3xx — аппаратное (59 страниц), программное (111 страниц) и отдельное руководство по управлению перемещениями (224 страницы), а также готовые примеры проектов для работы по сетевым протоколам. Для запуска потребуются два бесплатных пакета: среда CODESYS (x64) версии 3.5.16.40 и таргет-файл PROMPOWER Devices Libraries, описывающий ресурсы контроллера и модулей ввода-вывода. По каталогу PROMPOWER PMP30 предлагается как замена Siemens S7-1200, Schneider Electric M251, Omron NX102, Mitsubishi Electric FX5 IQ-F, Allen-Bradley CompactLogix L3, Advantech ADAM-5630E-AE, VIPA SLIO и WAGO I/O PFC100.
