PG2R1-S AC24

Реле общего назначения PROMPOWER серии PG2RS — электромеханические реле для цепей управления: развязка выходов контроллера и силовой части, размножение сигнала, коммутация небольших нагрузок. Исполнение подключаемое (plug-in): реле вставляется в колодку, а не паяется и не крепится напрямую, поэтому его можно заменить без разборки монтажа.

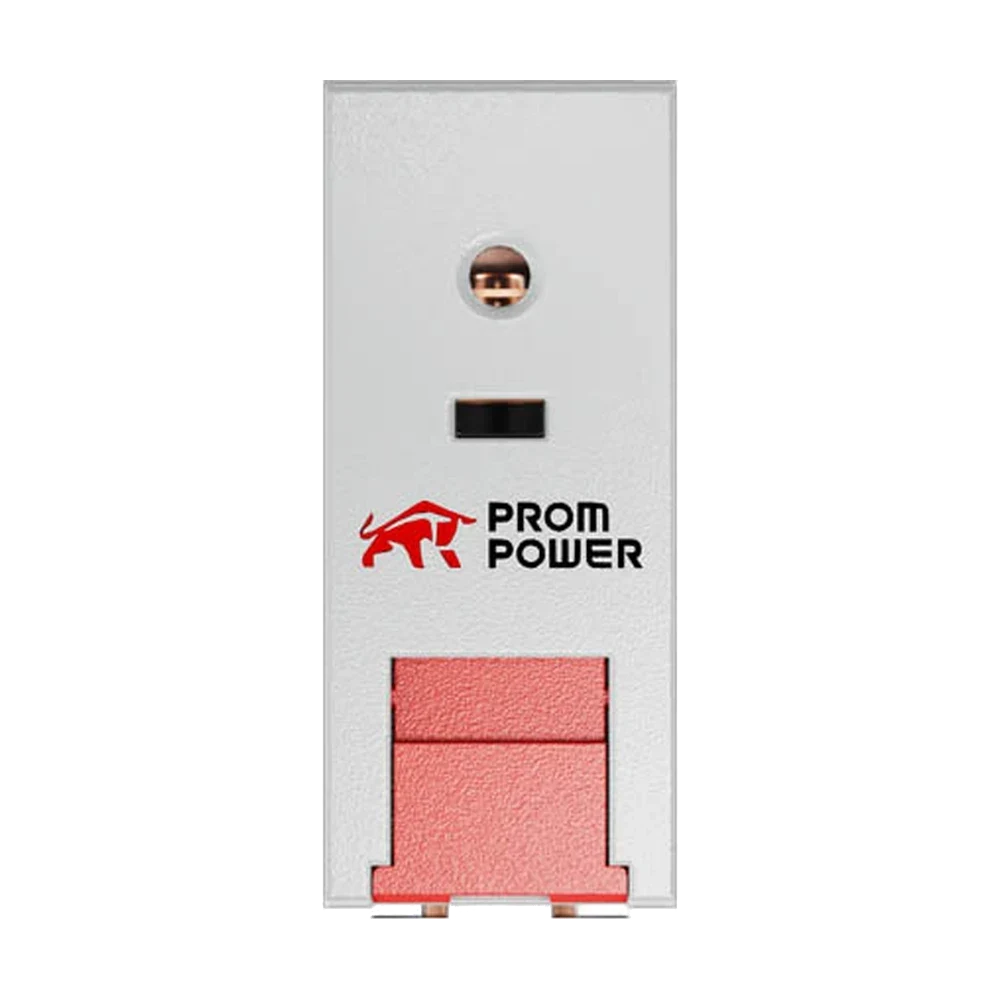

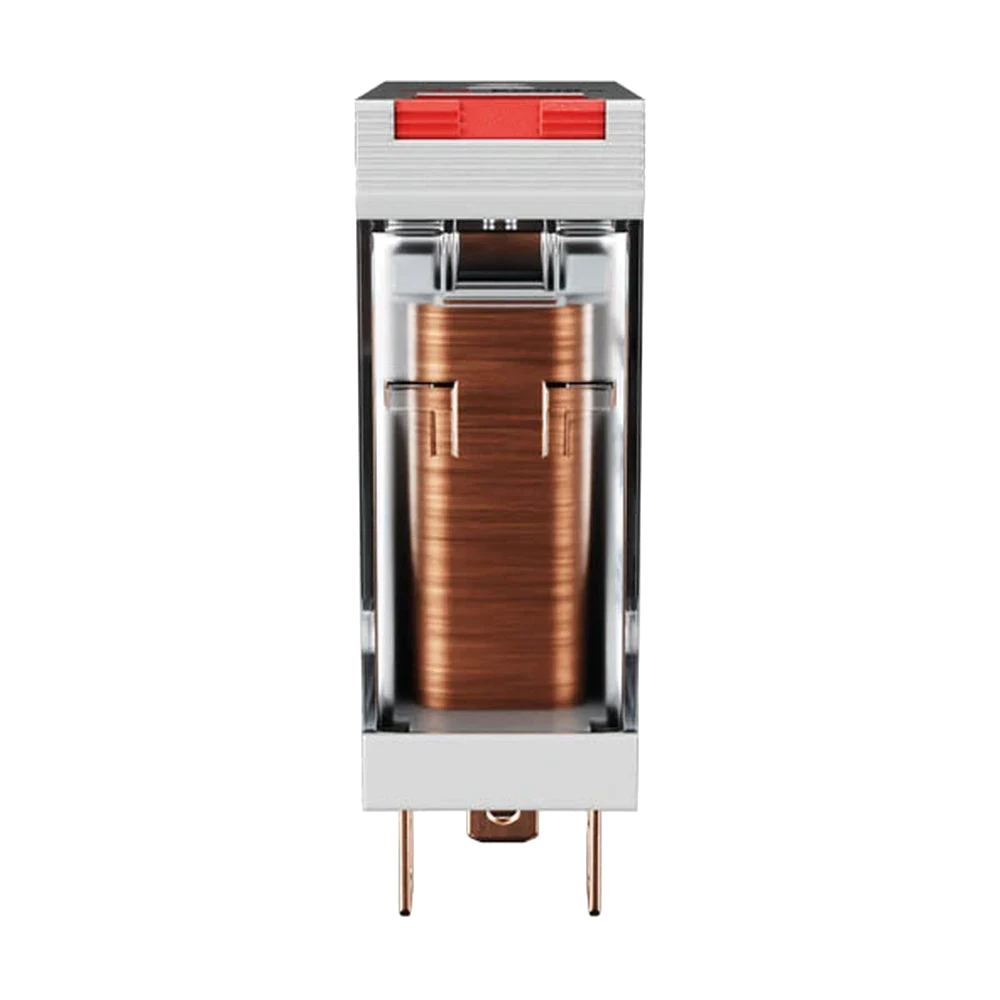

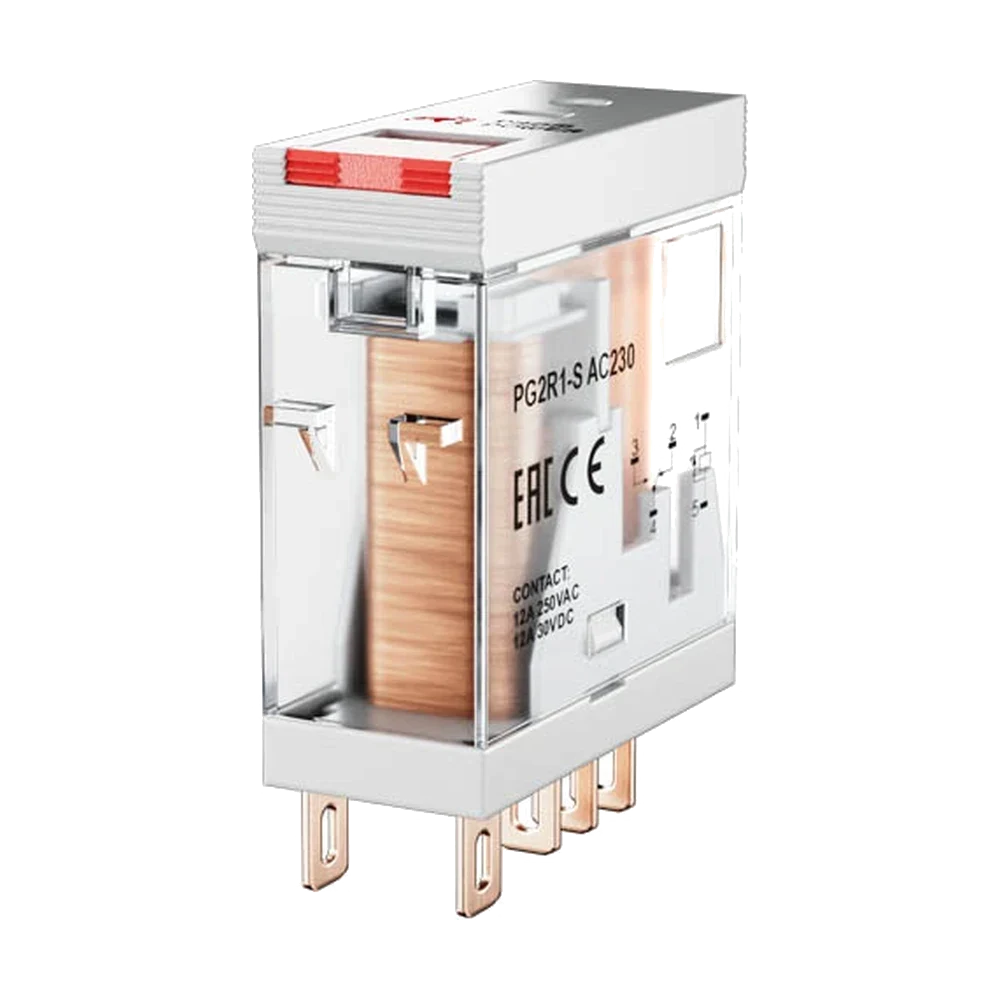

Стандартное исполнение включает механический индикатор состояния, светодиод и фиксируемую тестовую кнопку — по ним видно, сработало ли реле, а кнопкой можно принудительно замкнуть контакты при пусконаладке. Корпус прозрачный, положение якоря видно глазами.

В разделе 8 позиций, и различаются они всего двумя параметрами. Первый — число контактных групп: PG2R1 — одна переключающая группа (SPDT) с током 12 А, PG2R2 — две группы (DPDT) с током 7 А на группу. Второй — напряжение катушки: 12 и 24 В постоянного тока, 24 и 230 В переменного.

Ширина реле с колодкой — 16 мм. Колодка подбирается под число групп: PP2RF-05 для однополюсного PG2R1 и PP2RF-08 для двухполюсного PG2R2; у каждой есть исполнение с винтовыми и с пружинными клеммами. Колодки и аксессуары — в разделе аксессуаров для реле.

Для проектирования доступна библиотека EPLAN. Соседние серии раздела: тонкие реле, миниатюрные силовые реле и релейные клеммы.
