Миниатюрные реле

Технические характеристики и спектр решений

Миниатюрные силовые реле PROMPOWER серии PMY — надежные компоненты для коммутации и управления в промышленных системах. Устройства имеют универсальное применение, а для удобного монтажа доступны колодки с винтовыми и пружинными клеммами, позволяющие…

Перейти к выбору
Цепи управления шкафов Развязка выходов ПЛК Сигнализация и блокировки Управление освещением Схемы АВР Системы вентиляции

Товары раздела

8 товаров

  • PMY4N AC230
    В наличии

    PMY4N AC230

    Электромеханическое реле PMY4N AC230, четырехполюсное, номинальный ток 5А, управление 220VAC

    • Тип колодки: PPYF-14
    • Тип контакта: 4PDT
    • Количество полюсов: 4

    809 ₽

    Остаток на складе: 2998 шт.

  • PMY2N DC24
    В наличии

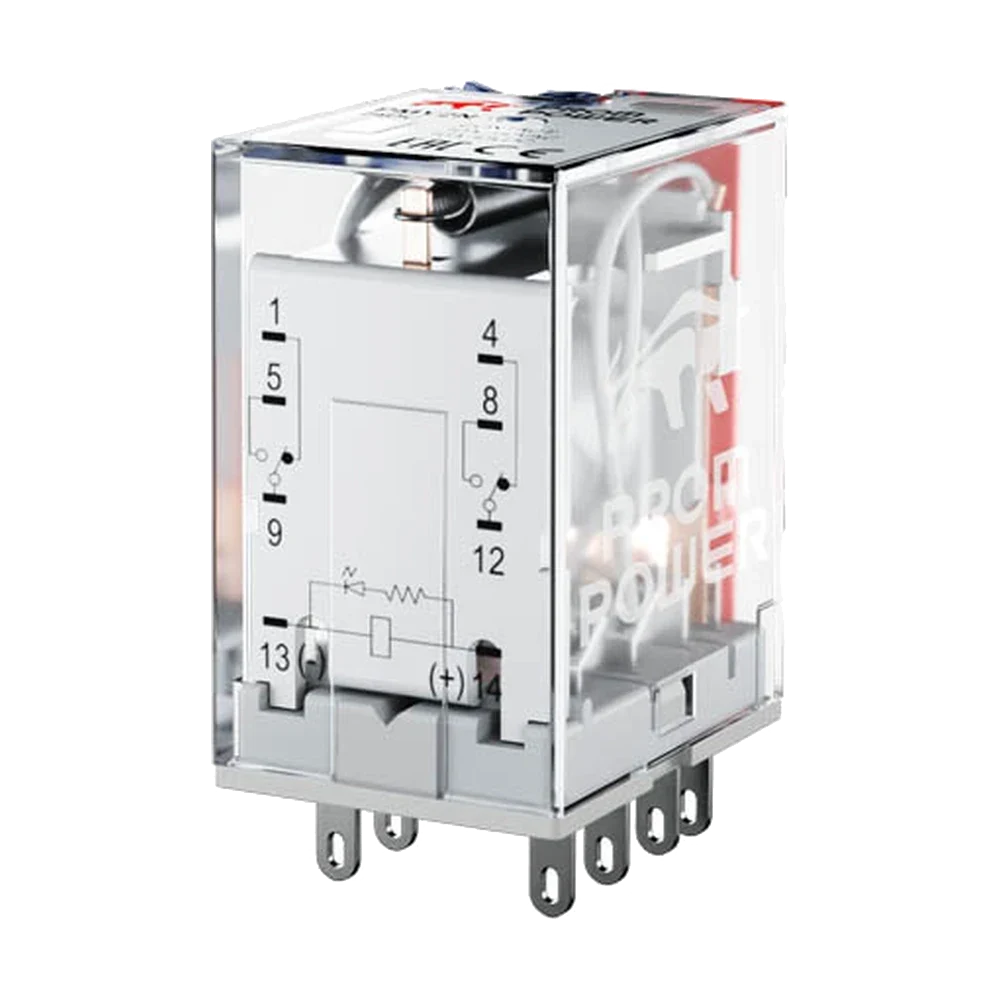

    PMY2N DC24

    Электромеханическое реле PMY2N DC24, двухполюсное, номинальный ток 10А, управление 24VDC

    • Тип колодки: PPYF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    709 ₽

    Остаток на складе: 1737 шт.

  • PMY2N AC230
    В наличии

    PMY2N AC230

    Электромеханическое реле PMY2N AC230, двухполюсное, номинальный ток 10А, управление 220VAC

    • Тип колодки: PPYF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    754 ₽

    Остаток на складе: 1710 шт.

  • PMY4N DC12
    В наличии

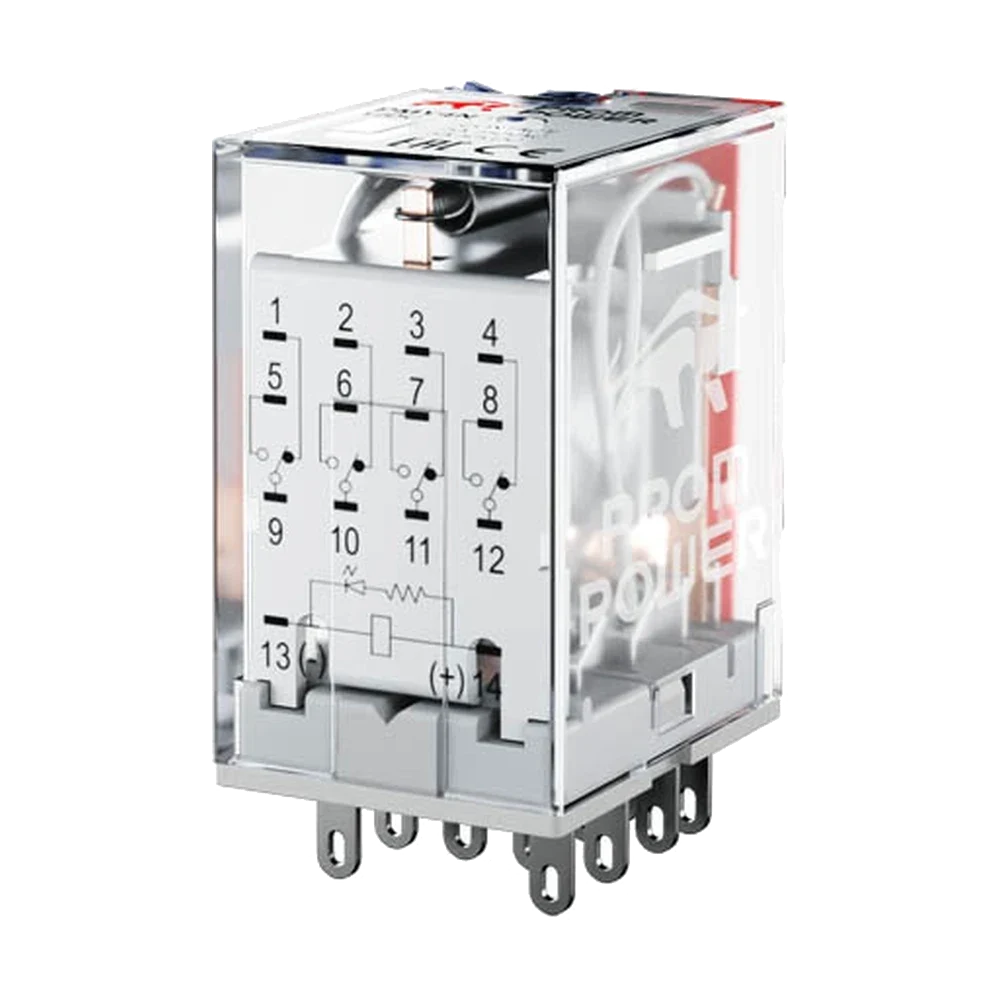

    PMY4N DC12

    Электромеханическое реле PMY4N DC12, четырехполюсное, номинальный ток 5А, управление 12VDC

    • Тип колодки: PPYF-14
    • Тип контакта: 4PDT
    • Количество полюсов: 4

    819 ₽

    Остаток на складе: 895 шт.

  • PMY2N AC24
    В наличии

    PMY2N AC24

    Электромеханическое реле PMY2N AC24. Двухполюсное. Номинальный ток 10А, управление 24VAC

    • Тип колодки: PPYF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    787 ₽

    Остаток на складе: 830 шт.

  • PMY4N AC24
    В наличии

    PMY4N AC24

    Электромеханическое реле PMY4N AC24, четырехполюсное, номинальный ток 5А, управление 24VAC

    • Тип колодки: PPYF-14
    • Тип контакта: 4PDT
    • Количество полюсов: 4

    798 ₽

    Остаток на складе: 372 шт.

  • PMY2N DC12
    В наличии

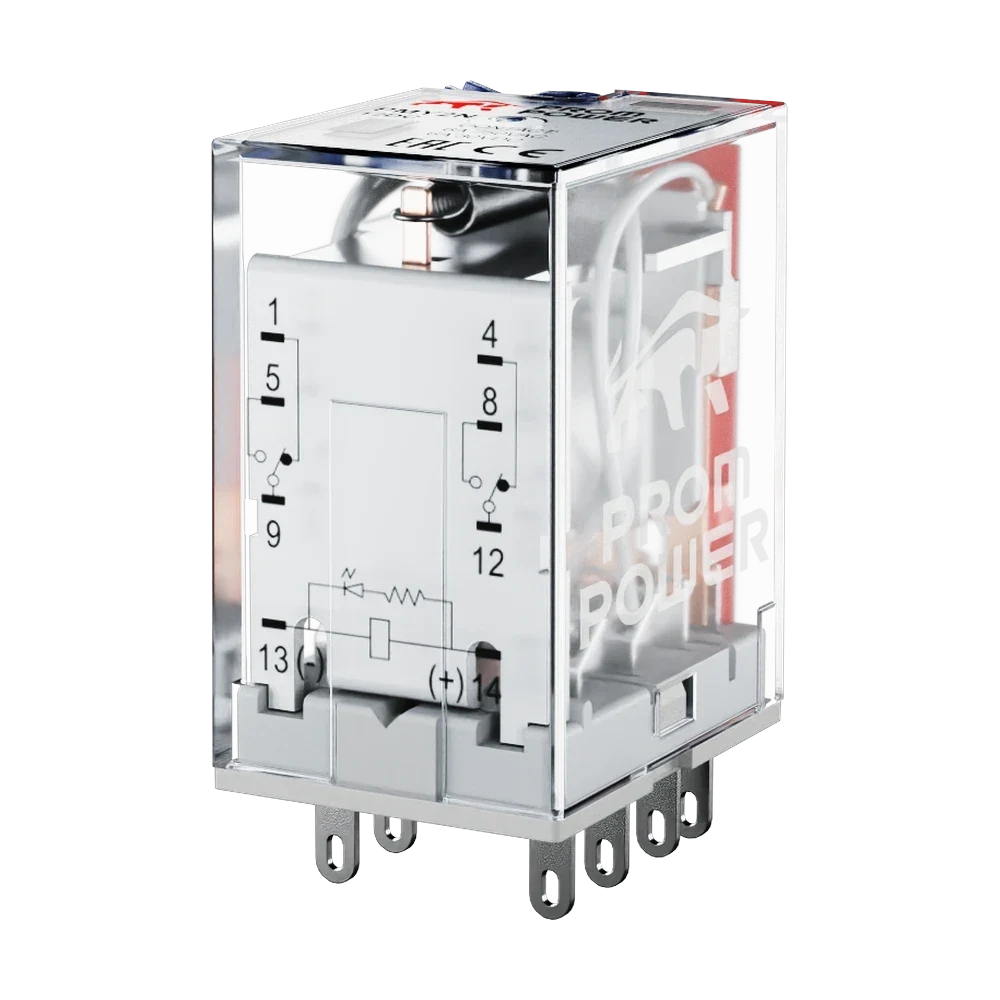

    PMY2N DC12

    Электромеханическое реле PMY2N DC12, двухполюсное, номинальный ток 6,6А, управление 12VDC

    • Тип колодки: PPYF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    764 ₽

    Остаток на складе: 369 шт.

  • PMY4N DC24
    Под заказ

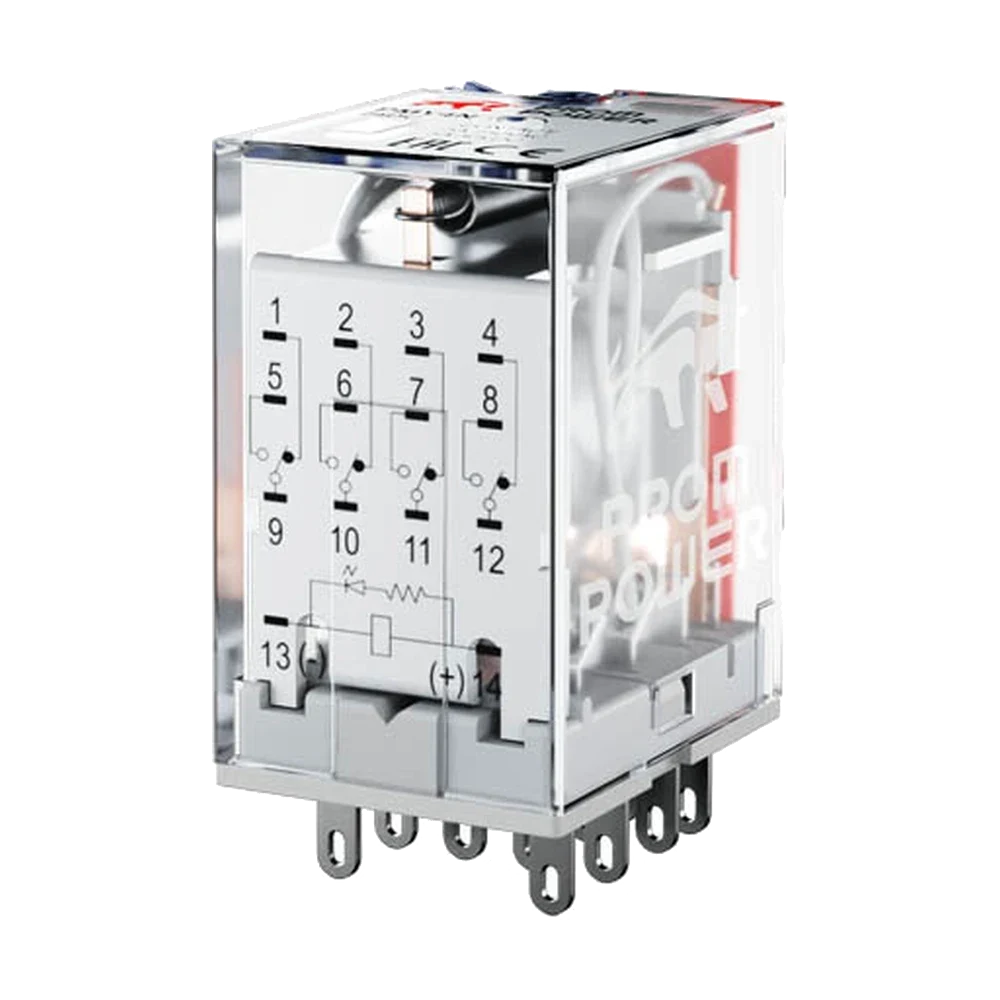

    PMY4N DC24

    Электромеханическое реле PMY4N DC24, четырехполюсное, номинальный ток 5А, управление 24VDC

    • Тип колодки: PPYF-14
    • Тип контакта: 4PDT
    • Количество полюсов: 4

    764 ₽

    Под заказ

Функциональные возможности

  • Гальваническая развязка

    Реле отделяет слаботочные выходы контроллера от силовых цепей и защищает их.

  • Колодки и аксессуары

    Розетки, фиксаторы и модули индикации подбираются в комплект к реле.

  • Ресурс переключений

    Механический ресурс миллионов циклов при соблюдении номиналов нагрузки.

  • Тонкие корпуса

    Узкие интерфейсные реле экономят место в ряду при большом числе выходов ПЛК.

  • Индикация состояния

    Светодиод на корпусе показывает наличие питания катушки — наладка идёт быстрее.

  • Замена без инструмента

    Реле вынимается из колодки: замена занимает секунды и не требует перемонтажа проводов.

  • Двойная индикация: светодиодный индикатор и механический указатель для диагностики
  • Функция тестирования
  • Удобный монтаж на DIN-рейку через отдельную колодку
  • Прозрачный пылезащитный корпус, несколько способов установки с различными гнездами на выбор
  • Экологически чистый продукт (соответствует RoHS)
  • Сертификация UL, CE, TüV.

Где применяется

  • Промышленные системы автоматики и модули управления
  • Цепи управления питанием оборудования, освещения и силовые цепи
  • Системы контроля, сигнализации и безопасности
  • Медицинское и бытовое оборудование

Как выбрать

Подберите миниатюрное реле по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Ток и тип нагрузки Индуктивная нагрузка требует запаса по току и защиты контактов.
  2. 2 Число групп контактов Одна группа — простое переключение, четыре — сложная логика в шкафу.
  3. 3 Напряжение катушки Согласуйте с выходами ПЛК: чаще всего 24 В постоянного тока.
  4. 4 Колодка и монтаж Подберите розетку под тип реле и способ крепления на DIN-рейку.

Технические характеристики

  • Напряжение управления катушки: 12В DC, 24В DC, 24В AC, 230В AC.
  • Контактные группы: 2 или 4 переключающих контакта.
  • Коммутационная способность (ток): 5А и 10А.
  • Электрическая прочность изоляции: 2500 В AC.
  • Температурный диапазон: от -40°C до +70°C.

Частые вопросы по разделу

Вся база знаний

  • Почему у реле PMY не указана коммутируемая мощность в ВА?

    Строка «максимальная коммутируемая мощность» есть в паспортах реле общего назначения и тонких реле, а у миниатюрных силовых PMY её нет: серия нормирована только током и напряжением контактов — 10 A у двухконтактного PMY2N и 5 A у четырёхконтактного PMY4N при 250 В переменного и 30 В постоянного…

    Проверено экспертом

  • Какие напряжения катушек есть у реле PROMPOWER?

    В спецификации перечислены три номинала для всех серий: 12 В и 24 В постоянного тока и 220 В переменного тока (в обозначении индекс AC230). В каталоге к ним добавлено исполнение на 24 В переменного тока для реле PMY и PG2R-S: в спецификации такой строки нет, но исполнение существует — подтверждено…

    Проверено экспертом

  • Как провести входной контроль партии реле?

    Программы входного контроля в спецификации нет, но по паспортным величинам собирается практичный набор проверок. Он занимает несколько минут на выборку и снимает большую часть проблем, которые иначе всплывают на пусконаладке. Что проверять: Маркировку и комплектность.

    Проверено экспертом

  • Сколько тепла выделяет ряд реле в шкафу управления?

    Тепло от реле складывается из двух частей: постоянного нагрева катушки и нагрева контактов рабочим током. Обе величины есть в спецификации, поэтому тепловой баланс шкафа считается точно, без оценок «на глаз».

    Проверено экспертом

  • Как хранить реле и колодки до монтажа?

    Отдельных условий хранения спецификация не задаёт — в ней нормированы только рабочие условия. Единственное, что сказано о хранении прямо: реле серии PMY поставляются в упаковке с защитой от пыли, и это указано как свойство поставки, а не как рекомендация.

    Проверено экспертом

О категории: Миниатюрные реле

Электромагнитное реле — простейший и самый надёжный способ развязать цепи: слабый сигнал управляет катушкой, а контакты коммутируют нагрузку. В шкафу автоматики реле почти всегда стоит между выходом контроллера и силовым аппаратом, защищая дорогой модуль от перегрузки и наводок.

В разделе промежуточные, тонкие интерфейсные и силовые реле с колодками и аксессуарами. Все типоразмеры совместимы с розетками одной линейки.

Миниатюрные силовые реле PROMPOWER серии PMY — надежные компоненты для коммутации и управления в промышленных системах. Устройства имеют универсальное применение, а для удобного монтажа доступны колодки с винтовыми и пружинными клеммами, позволяющие быстро установить реле на DIN-рейку. 100% взаимозаменяемы со всеми известными производителями и брендами, такими как Omron, Finder и др.

Зачем ставить реле между ПЛК и нагрузкой:

  • Выход контроллера не рассчитан на ток катушки контактора или клапана.
  • Реле легко заменить, а сгоревший модуль ввода-вывода — нет.
  • Гальваническая развязка защищает логику от наводок силовой части.
  • Индикация на корпусе показывает состояние цепи при наладке.
  • Одна группа контактов может дублировать сигнал в несколько мест схемы.

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.

Купить силовые и промежуточные реле PROMPOWER серии PMY, а также совместимые аксессуары для монтажа, можно в нашем магазине в Москве или заказать с доставкой по всей России. Все товары в наличии на складе. Наши специалисты помогут выбрать, найти замену и подсказать актуальные цены. Следите за новостями на сайте. Оплата осуществляется удобным способом.
