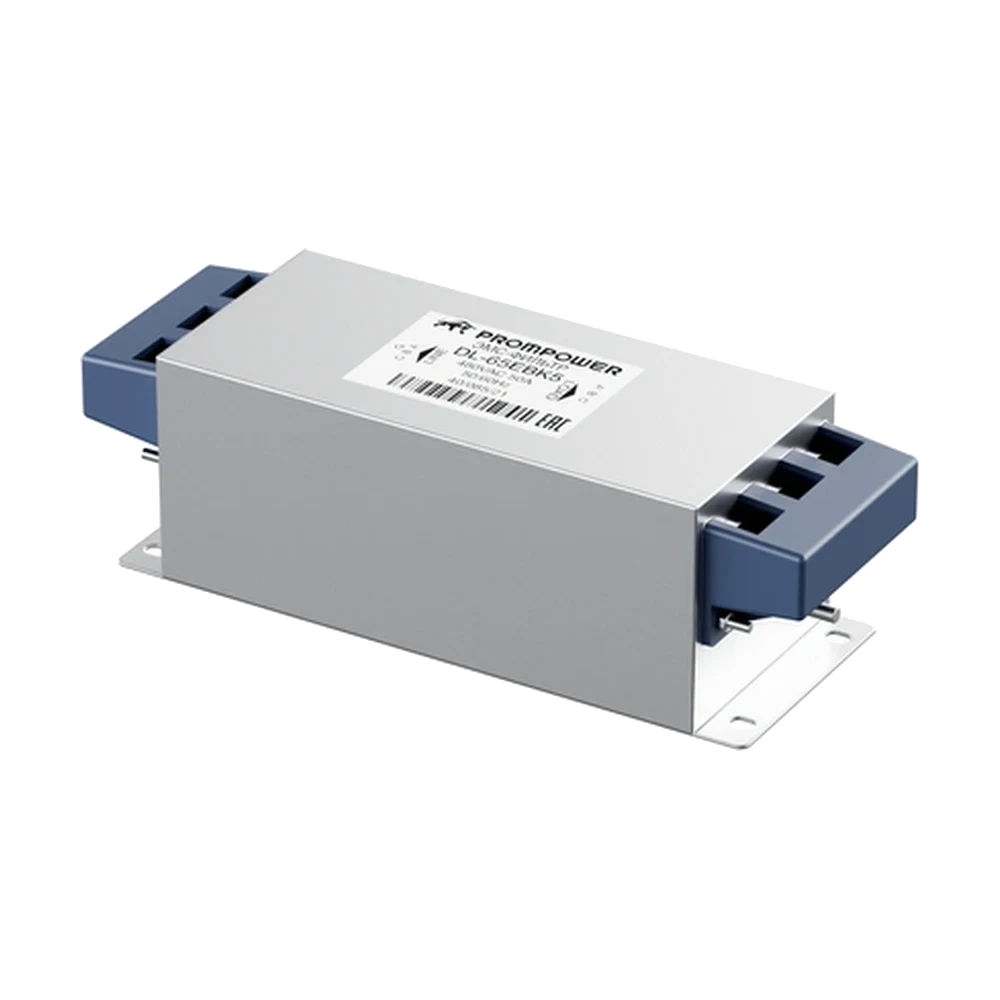

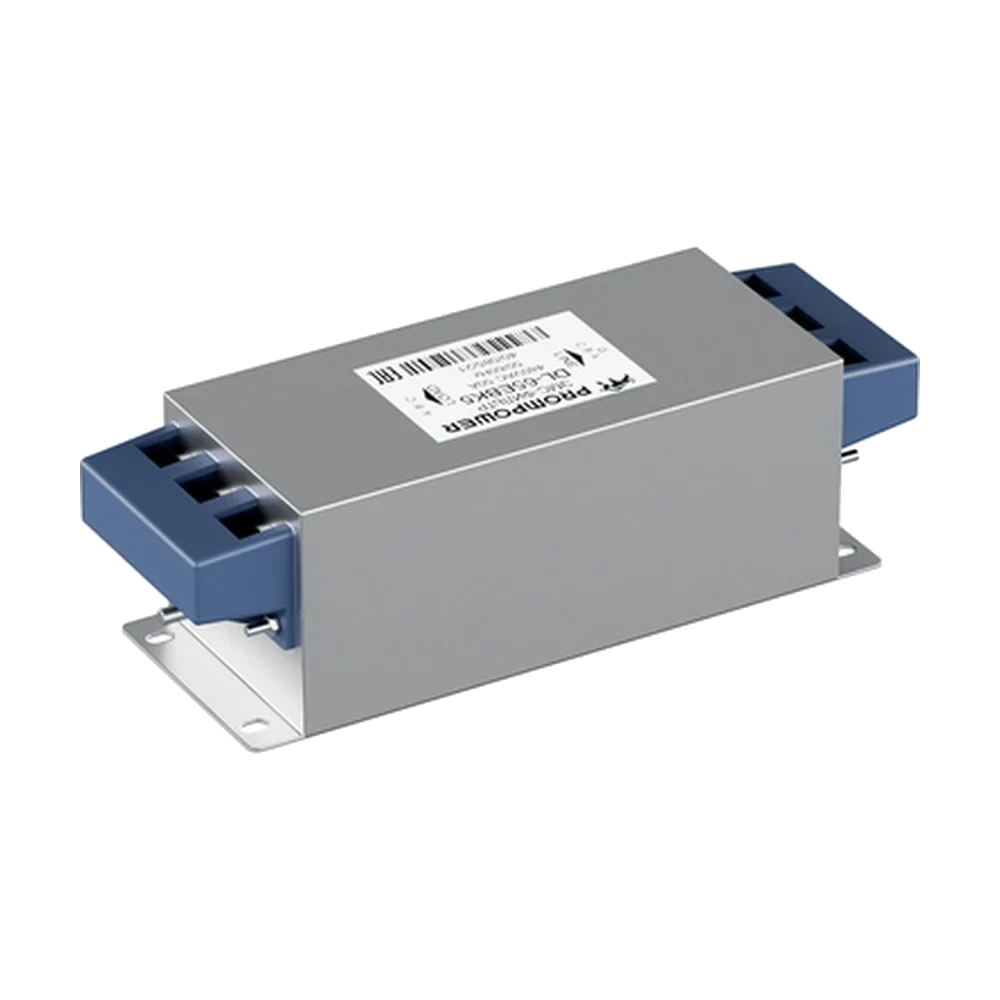

DL-65EBK5

Преобразователь частоты формирует напряжение на двигателе широтно-импульсной модуляцией, и вместе с полезным сигналом в питающую сеть уходят высокочастотные помехи. По техническому каталогу PROMPOWER это диапазон от 150 кГц до 30 МГц — именно его закрывает ЭМС-фильтр, устанавливаемый во входной цепи преобразователя.

Фильтр не заменяет сетевой дроссель и не решает его задачу: дроссель работает с низкочастотными гармониками выпрямителя (3, 5, 7, 11-я) и импульсными всплесками в сети, фильтр — с высокочастотной составляющей. В каталоге прямо указано, что для защиты сети от помех инвертора фильтры применяются совместно с сетевыми дросселями.

Серия DL выпускается на напряжение 230 и 400 В с номинальным током от 5 до 1600 А, что перекрывает преобразователи от 0,75 до 800 кВт. Все позиции раздела относятся к категории фильтра C2.

Подбор идёт по номинальному току, а не по мощности двигателя: ток фильтра должен быть не меньше входного тока преобразователя в рабочей точке. В карточках рядом с током указана соответствующая мощность преобразователя — ею удобно пользоваться как первым приближением.
