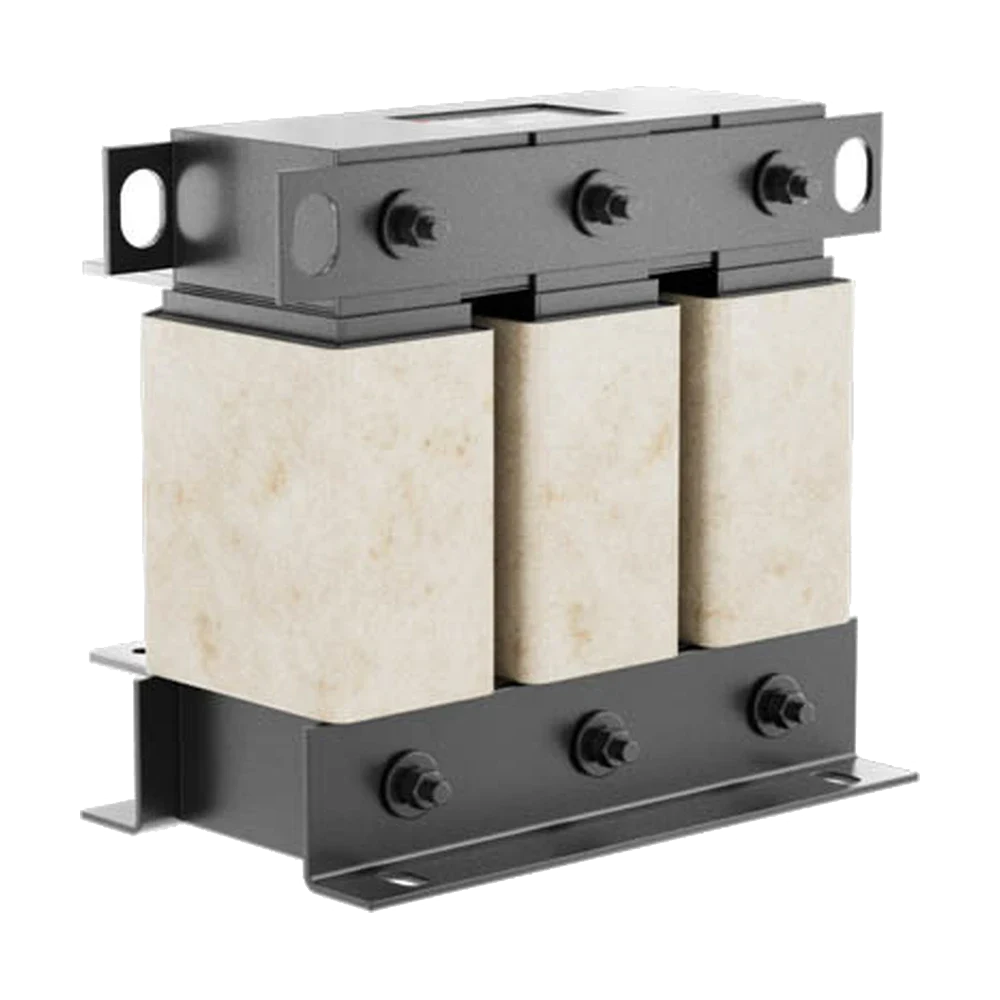

PD-INL-0,16-190, дроссель 3-фазный сетевой, падение напряжения 2%, номинальное напряжение 690В, индуктивность 0,16 мГн, номинальный ток 190 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ
PD-INL-0,174-350, дроссель 3-фазный сетевой, падение напряжения 4%, номинальное напряжение 690В, индуктивность 0,174 мГн, номинальный ток 350 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ

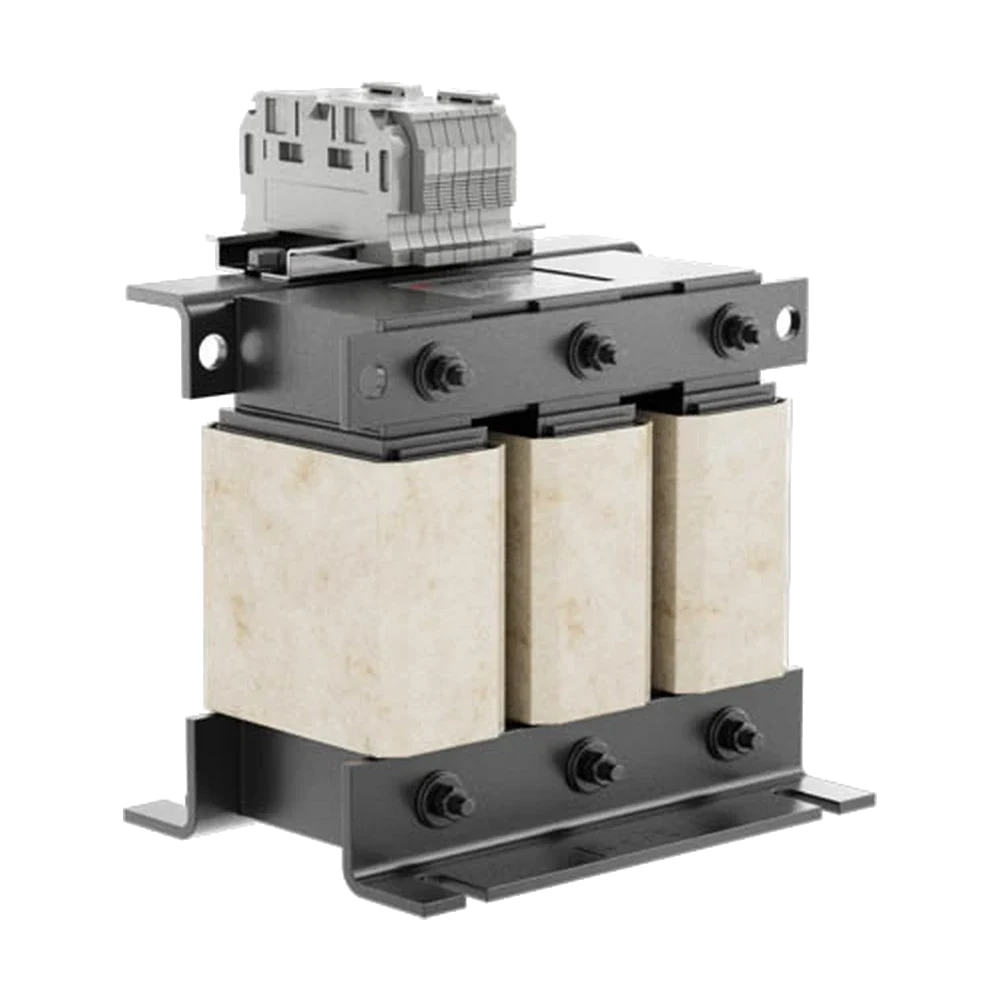

PD-INL-4,4-14, дроссель 3-фазный сетевой, падение напряжения 4%, номинальное напряжение 690В, индуктивность 4,4 мГн, номинальный ток 14 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ
PD-INL-10,2-3, дроссель 3-фазный сетевой, падение напряжения 2%, номинальное напряжение 690В, индуктивность 10,2 мГн, номинальный ток 3 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ
PD-INL-1,0-15, дроссель 3-фазный сетевой, падение напряжения 2%, номинальное напряжение 400В, индуктивность 1 мГн, номинальный ток 15А, частота сети 50 Гц, степень защиты IP00
16 694 ₽
Под заказ
PD-INL-0,98-30, дроссель 3-фазный сетевой, падение напряжения 4%, номинальное напряжение 400В, индуктивность 0,98 мГн, номинальный ток 30А, частота сети 50 Гц, степень защиты IP00
19 441 ₽
Под заказ
PD-INL-0,94-65, дроссель 3-фазный сетевой, падение напряжения 4%, номинальное напряжение 690В, индуктивность 0,94 мГн, номинальный ток 65 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ
PD-INL-0,9-34, дроссель 3-фазный сетевой, падение напряжения 2%, номинальное напряжение 690В, индуктивность 0,9 мГн, номинальный ток 34 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ
PD-INL-0,82-36, дроссель 3-фазный сетевой, падение напряжения 4%, номинальное напряжение 400В, индуктивность 0,82 мГн, номинальный ток 36А, частота сети 50 Гц, степень защиты IP00
21 439 ₽
Под заказ
PD-INL-2,3-26, дроссель 3-фазный сетевой, падение напряжения 4%, номинальное напряжение 690В, индуктивность 2,3 мГн, номинальный ток 26 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ
PD-INL-0,76-80, дроссель 3-фазный сетевой, падение напряжения 4%, номинальное напряжение 690В, индуктивность 0,76 мГн, номинальный ток 80 А, частота сети 50 Гц, степень защиты IP00
По запросу
Под заказ
PD-INL-0,75-20, дроссель 3-фазный сетевой, падение напряжения 2%, номинальное напряжение 400В, индуктивность 0,75 мГн, номинальный ток 20А, частота сети 50 Гц, степень защиты IP00
16 711 ₽
Под заказ
Страница 1 из 10
12 / в страницеМоторные дроссели и синус-фильтры сглаживают фронты и снимают перенапряжения на длинном кабеле.
Сетевые дроссели снижают искажения тока и нагрузку на трансформатор и соседнее оборудование.
Номиналы подобраны под конкретные модели преобразователей — без пересчёта.
Сглаживают пульсации и продлевают срок службы конденсаторов привода.
Синус-фильтр приводит форму напряжения к синусоиде — двигатель работает тише и холоднее.
Исполнения на шасси и в корпусе с учётом требований к охлаждению.
Подберите сетевой дроссель по параметрам — ниже порядок действий, который экономит время на согласованиях.
Для привода 55 кВт таблица подбора PD310 указывает входной ток 118 А и выходной 112 А. На этой мощности оба сетевых дросселя — и в исполнении 2 %, и в исполнении 4 % — имеют одинаковый номинальный ток 150 А, различаясь только индуктивностью и габаритами.
Проверено экспертом
Для привода 22 кВт на 400 В руководство PD310 даёт два варианта: сетевой дроссель на 60 А с индуктивностью 0,28 мГн в исполнении 2 % и дроссель на 60 А с индуктивностью 0,48 мГн в исполнении 4 %. Номинальный входной ток преобразователя этой мощности — 59 А.
Проверено экспертом
Прочерк в таблице подбора означает, что для этой мощности позиции в стандартном ряду нет вовсе, а не то, что устройство «не требуется». Начиная с 400 кВт в таблице PD310 пустует колонка синус-фильтра, а с 560 кВт остаётся заполненной только колонка сетевого дросселя в исполнении 2 %.
Проверено экспертом
Такое расхождение возникает потому, что таблицы подбора резисторов в руководствах составлены для встроенного тормозного транзистора. У внешнего блока свой предел по сопротивлению, и он не обязан совпадать с пределом преобразователя. Разберём на конкретных парах: Привод 55 кВт.
Проверено экспертом
Да, дросселям и фильтрам, как и самому преобразователю, нужно свободное пространство для конвекции — они рассеивают тепло под нагрузкой, и плотная установка вплотную к соседним аппаратам или к стенке шкафа снижает эффективный теплоотвод и сокращает срок службы обмоток и изоляции.
Проверено экспертом
Преобразователь частоты формирует напряжение импульсами с крутыми фронтами. На коротком кабеле это незаметно, но с ростом длины линии фронты отражаются, и на клеммах двигателя появляются перенапряжения, которые пробивают изоляцию обмотки. Со стороны сети привод, наоборот, потребляет несинусоидальный ток и искажает питание соседнего оборудования.
Дроссели и фильтры решают обе задачи: сетевой дроссель снижает гармоники, дроссель звена постоянного тока сглаживает пульсации, моторный дроссель и синус-фильтр защищают двигатель и кабель.
Сетевые дроссели серии INL используются во входных цепях преобразователей частоты и предназначены для следующих целей:
Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
