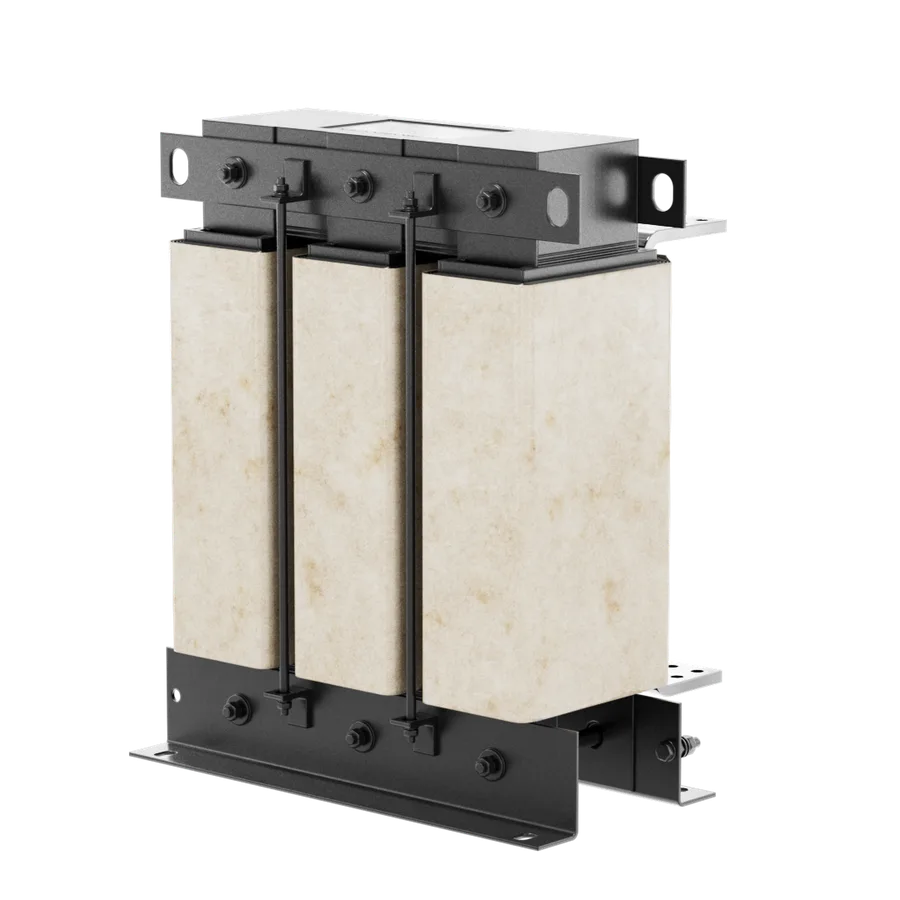

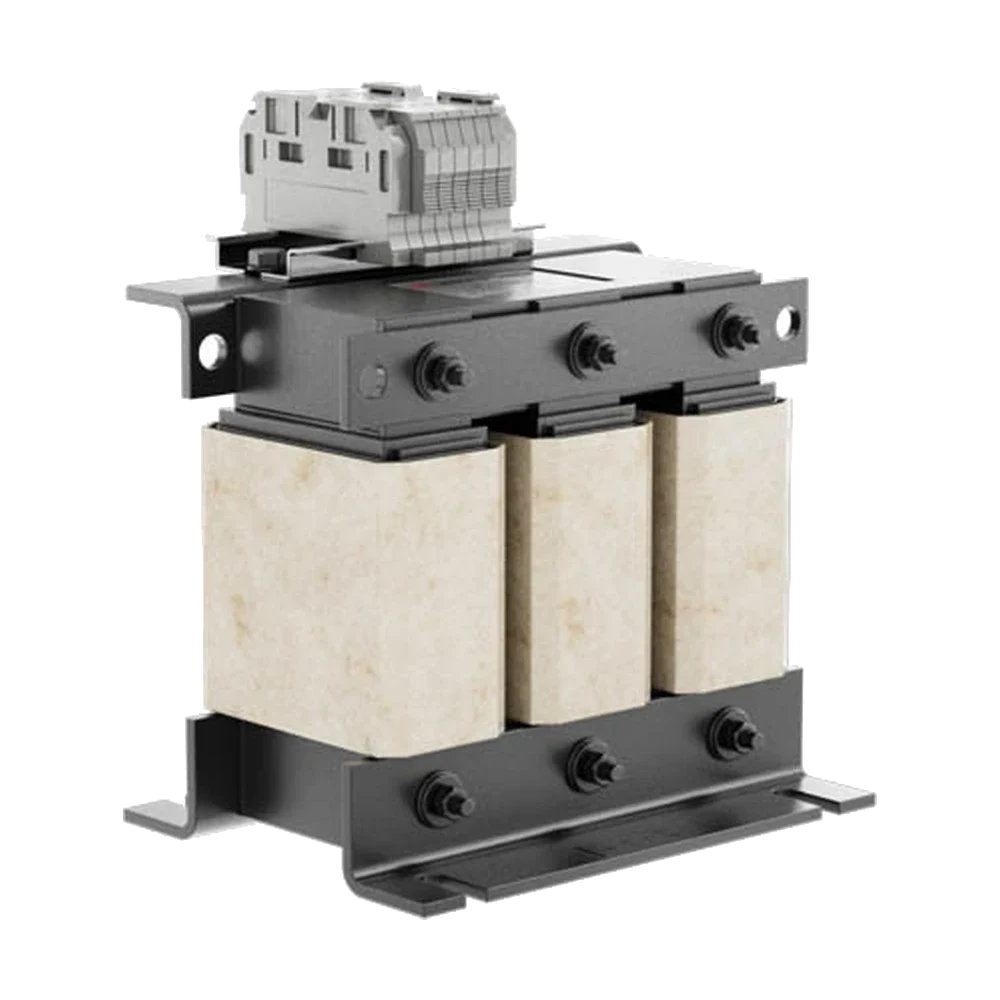

PD-OTL-dU-0,94-9, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,94 мГн, номинальный ток 9А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
15 605 ₽
Под заказ
PD-OTL-dU-1,27-7, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 1,27 мГн, номинальный ток 7А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
14 142 ₽
Под заказ
PD-OTL-dU-1,8-4,9, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 1,8 мГн, номинальный ток 4,9А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
12 731 ₽
Под заказ
PD-OTL-dU-4,91-1,8, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 4,91 мГн, номинальный ток 1,8А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
12 731 ₽
Под заказ
PD-OTL-dU-0,7-13, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,7 мГн, номинальный ток 13А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
15 920 ₽
Под заказ

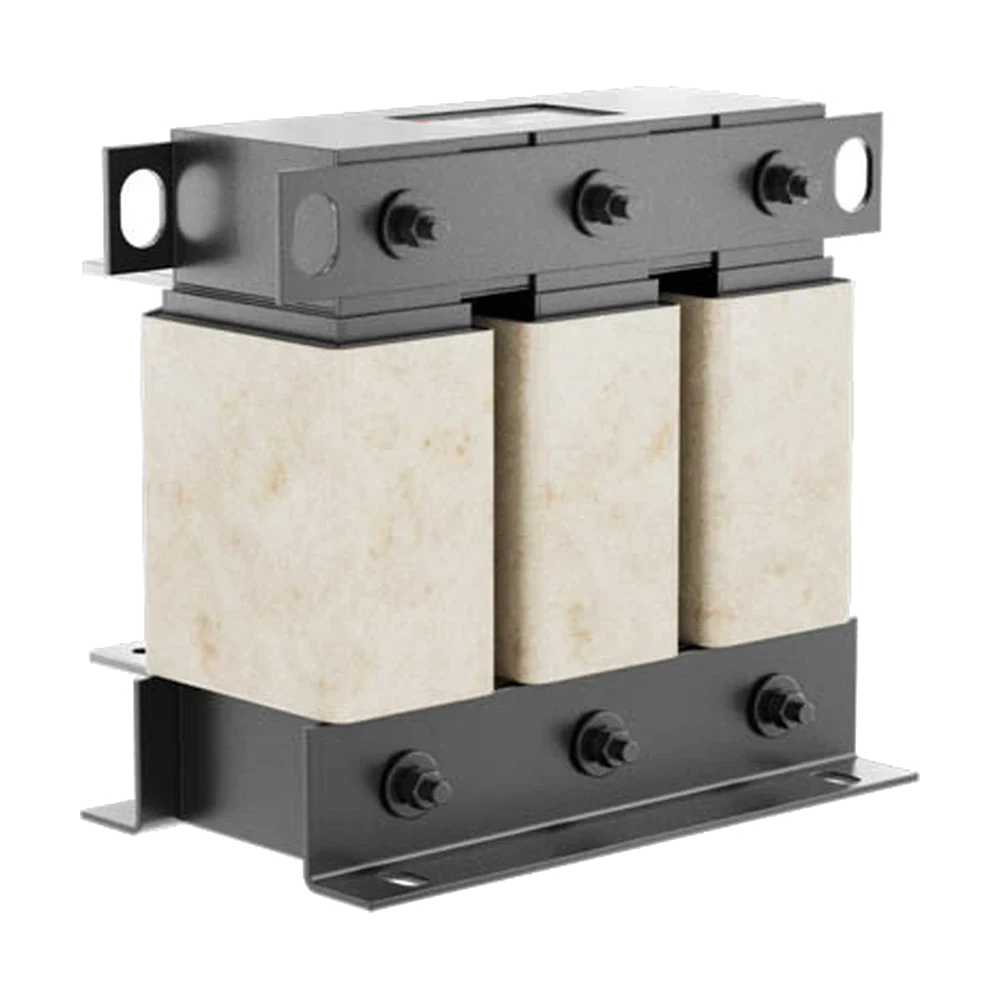

PD-OTL-dU-0,016-456, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,016 мГн, номинальный ток 456А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
72 251 ₽
Под заказ

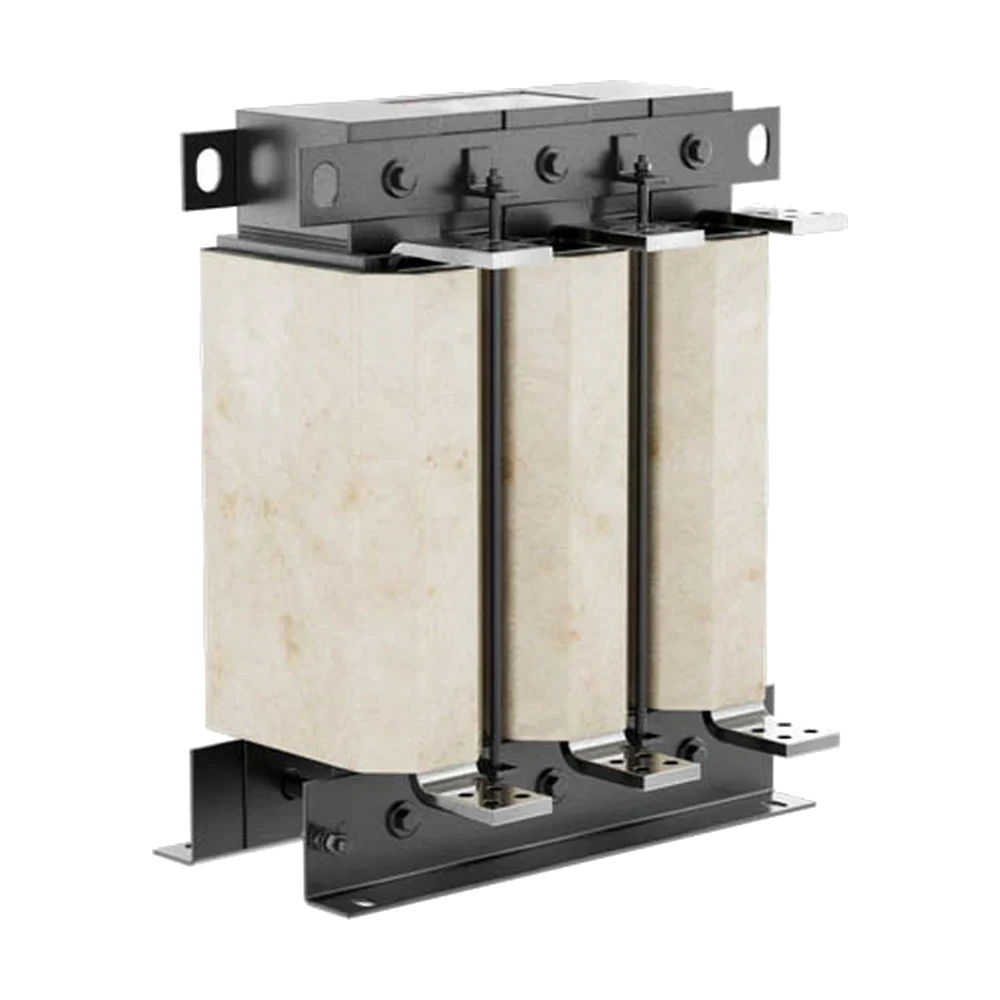

PD-OTL-dU-0,01-739, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,01 мГн, номинальный ток 739А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
137 512 ₽
Под заказ
PD-OTL-dU-0,017-408, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,017 мГн, номинальный ток 408А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
71 784 ₽
Под заказ
PD-OTL-dU-0,019-377, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,019 мГн, номинальный ток 377А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
69 649 ₽
Под заказ
PD-OTL-dU-0,023-311, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,023 мГн, номинальный ток 311А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
49 681 ₽
Под заказ
PD-OTL-dU-0,027-258, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,027 мГн, номинальный ток 258А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
49 392 ₽
Под заказ
PD-OTL-dU-0,041-192, дроссель 3-фазный моторный ограничивающий dU/dt, номинальное напряжение 400В, индуктивность 0,041 мГн, номинальный ток 192А, частота сети 50 Гц, частота ШИМ 3…16 кГц, степень зашиты IP00
39 187 ₽
Под заказ
Страница 1 из 26

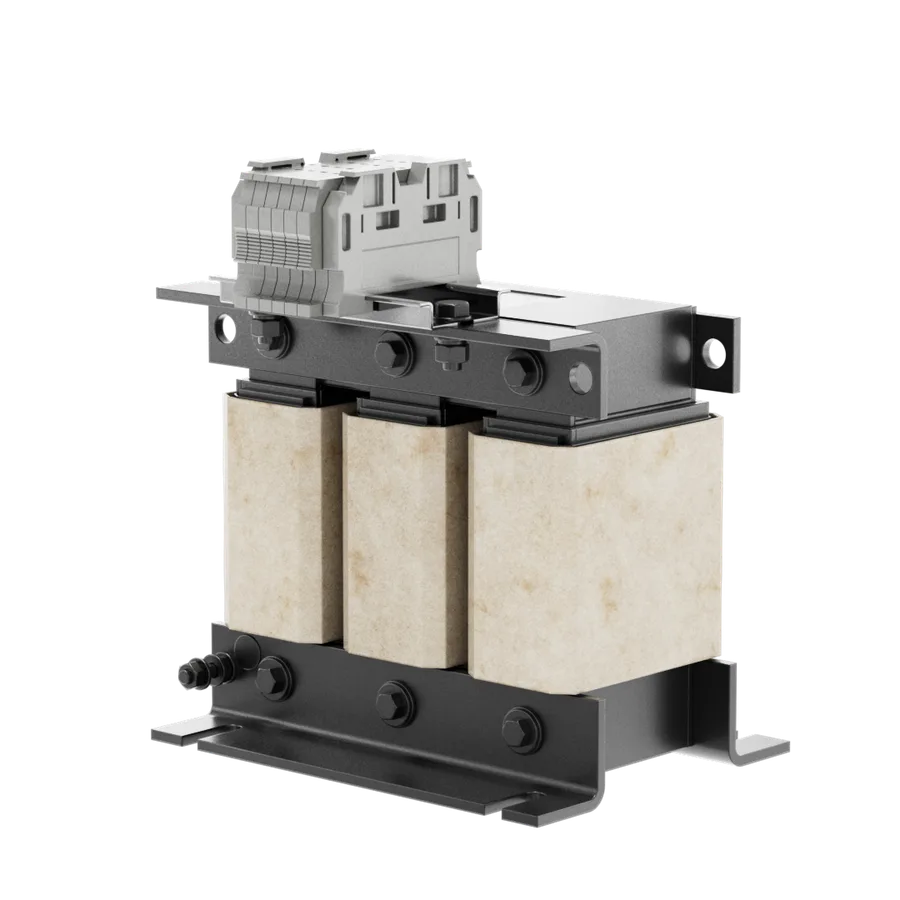

12 / в страницеМоторные дроссели и синус-фильтры сглаживают фронты и снимают перенапряжения на длинном кабеле.
Сетевые дроссели снижают искажения тока и нагрузку на трансформатор и соседнее оборудование.
Номиналы подобраны под конкретные модели преобразователей — без пересчёта.

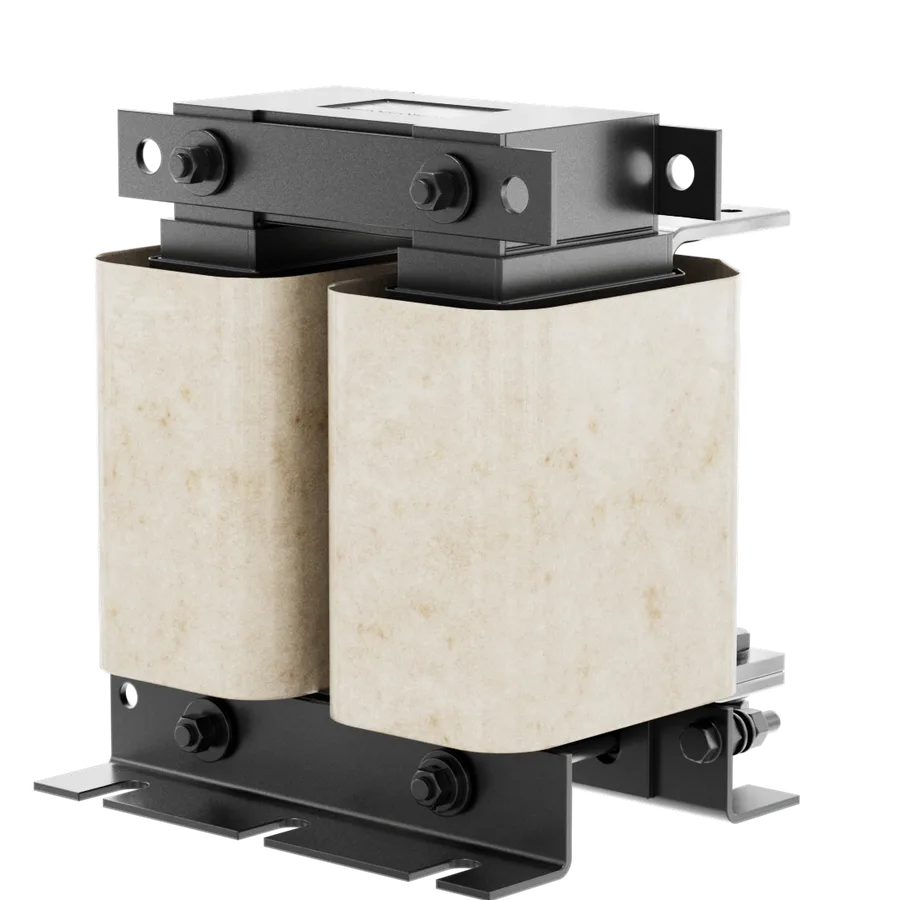

Сглаживают пульсации и продлевают срок службы конденсаторов привода.

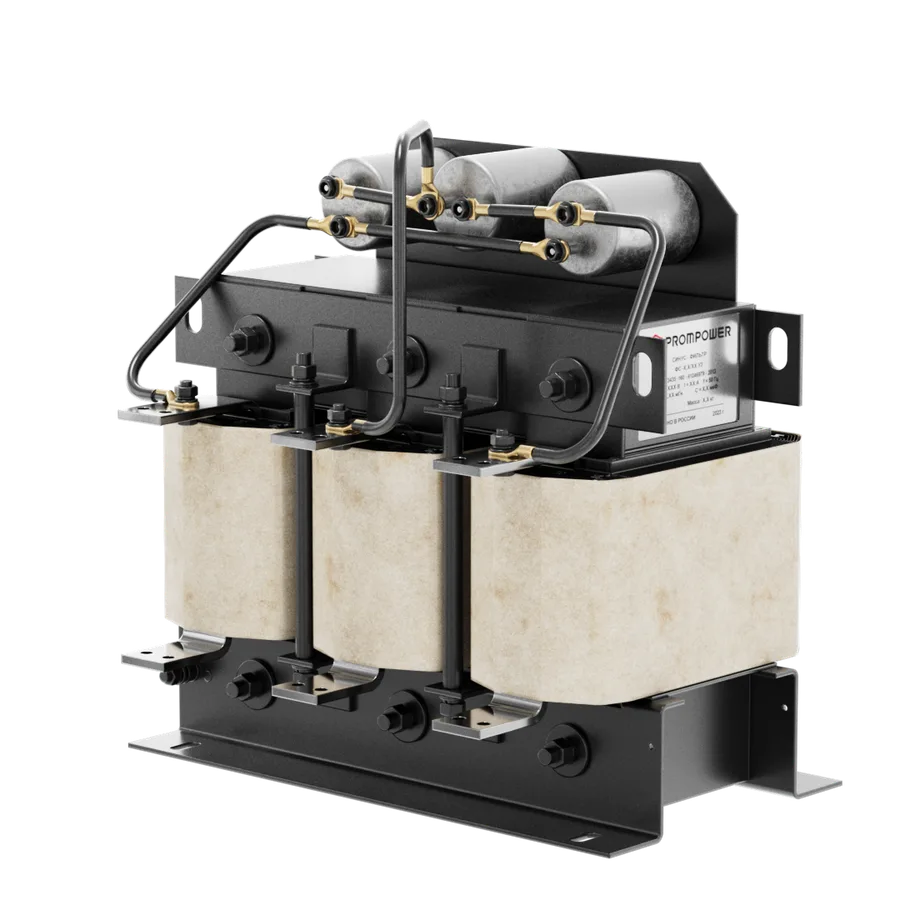

Синус-фильтр приводит форму напряжения к синусоиде — двигатель работает тише и холоднее.
Исполнения на шасси и в корпусе с учётом требований к охлаждению.
Подберите дроссель по параметрам — ниже порядок действий, который экономит время на согласованиях.
Для привода 55 кВт таблица подбора PD310 указывает входной ток 118 А и выходной 112 А. На этой мощности оба сетевых дросселя — и в исполнении 2 %, и в исполнении 4 % — имеют одинаковый номинальный ток 150 А, различаясь только индуктивностью и габаритами.
Проверено экспертом
Для привода 22 кВт на 400 В руководство PD310 даёт два варианта: сетевой дроссель на 60 А с индуктивностью 0,28 мГн в исполнении 2 % и дроссель на 60 А с индуктивностью 0,48 мГн в исполнении 4 %. Номинальный входной ток преобразователя этой мощности — 59 А.
Проверено экспертом
Прочерк в таблице подбора означает, что для этой мощности позиции в стандартном ряду нет вовсе, а не то, что устройство «не требуется». Начиная с 400 кВт в таблице PD310 пустует колонка синус-фильтра, а с 560 кВт остаётся заполненной только колонка сетевого дросселя в исполнении 2 %.
Проверено экспертом
Такое расхождение возникает потому, что таблицы подбора резисторов в руководствах составлены для встроенного тормозного транзистора. У внешнего блока свой предел по сопротивлению, и он не обязан совпадать с пределом преобразователя. Разберём на конкретных парах: Привод 55 кВт.
Проверено экспертом
Да, дросселям и фильтрам, как и самому преобразователю, нужно свободное пространство для конвекции — они рассеивают тепло под нагрузкой, и плотная установка вплотную к соседним аппаратам или к стенке шкафа снижает эффективный теплоотвод и сокращает срок службы обмоток и изоляции.
Проверено экспертом
Преобразователь частоты формирует напряжение импульсами с крутыми фронтами. На коротком кабеле это незаметно, но с ростом длины линии фронты отражаются, и на клеммах двигателя появляются перенапряжения, которые пробивают изоляцию обмотки. Со стороны сети привод, наоборот, потребляет несинусоидальный ток и искажает питание соседнего оборудования.
Дроссели и фильтры решают обе задачи: сетевой дроссель снижает гармоники, дроссель звена постоянного тока сглаживает пульсации, моторный дроссель и синус-фильтр защищают двигатель и кабель.
Дроссели и синус-фильтры являются важным дополнительным оборудованием для частотно-регулируемого электропривода. Они защищают как сам преобразователь частоты, так и двигатель, и оборудование работящее с ним в одной сети. Перенапряжение в питающей сети и импульсные всплески, дисбаланс фаз, защита обмоток электродвигателя от перенапряжения, ограничение подшипниковых токов и решение проблемы длинных кабельных линий, защита окружающего оборудования от высших гармоник от преобразователя частоты — это далеко не весь перечень задач, которые помогают решить дроссели и синус-фильтры.
Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
