Дроссели и синус-фильтры

Технические характеристики и спектр решений

Дроссели и синус-фильтры являются важным дополнительным оборудованием для частотно-регулируемого электропривода. Они защищают как сам преобразователь частоты, так и двигатель, и оборудование работящее с ним в одной сети.

Перейти к выбору

Разделы каталога

Дроссели dU/dt Дроссели dU/dt 32 товара Моторные дроссели Моторные дроссели 60 товаров Сетевые дроссели Сетевые дроссели 114 товаров Синус-фильтры Синус-фильтры 46 товаров Дроссели постоянного тока Дроссели постоянного тока 20 товаров
Приводы с длинным кабелем Сети со слабым трансформатором Насосные с несколькими приводами Объекты с требованиями по ЭМС Погружные насосы Приводы вне шкафа

Товары раздела

307 товаров

  • PD-DC-0,14-500
    Под заказ

    PD-DC-0,14-500

    PD-DC-0,14-500, сглаживающий дроссель для звена постоянного тока, номинальное напряжение до 750В (стандартно 230 В), индуктивность 0,14 мГн, номинальный ток 500А, частота пульсаций 300 Гц, степень защиты IP00

    • Ширина (мм): 240
    • Высота (мм): 320
    • Глубина (мм): 220

    86 198 ₽

    Под заказ

  • PD-DC-0,125-560
    Под заказ

    PD-DC-0,125-560

    PD-DC-0,125-560, сглаживающий дроссель для звена постоянного тока, номинальное напряжение до 750В (стандартно 230 В), индуктивность 0,125 мГн, номинальный ток 560А, частота пульсаций 300 Гц, степень защиты IP00

    • Напряжение (В): 750
    • Мощность (кВт): 220
    • Индуктивность (мГн): 0,125

    102 671 ₽

    Под заказ

  • PD-DC-0,11-640
    Под заказ

    PD-DC-0,11-640

    PD-DC-0,11-640, сглаживающий дроссель для звена постоянного тока, номинальное напряжение до 750В (стандартно 230 В), индуктивность 0,11 мГн, номинальный ток 640А, частота пульсаций 300 Гц, степень защиты IP00

    • Ширина (мм): 240
    • Высота (мм): 350
    • Глубина (мм): 220

    165 619 ₽

    Под заказ

  • PD-DC-0,08-800
    Под заказ

    PD-DC-0,08-800

    PD-DC-0,08-800, сглаживающий дроссель для звена постоянного тока, номинальное напряжение до 750В (стандартно 230 В), индуктивность 0,08 мГн, номинальный ток 800А, частота пульсаций 300 Гц, степень защиты IP00

    • Напряжение (В): 750
    • Мощность (кВт): 315
    • Индуктивность (мГн): 0,08

    191 123 ₽

    Под заказ

  • PD-DC-0,15-325
    Под заказ

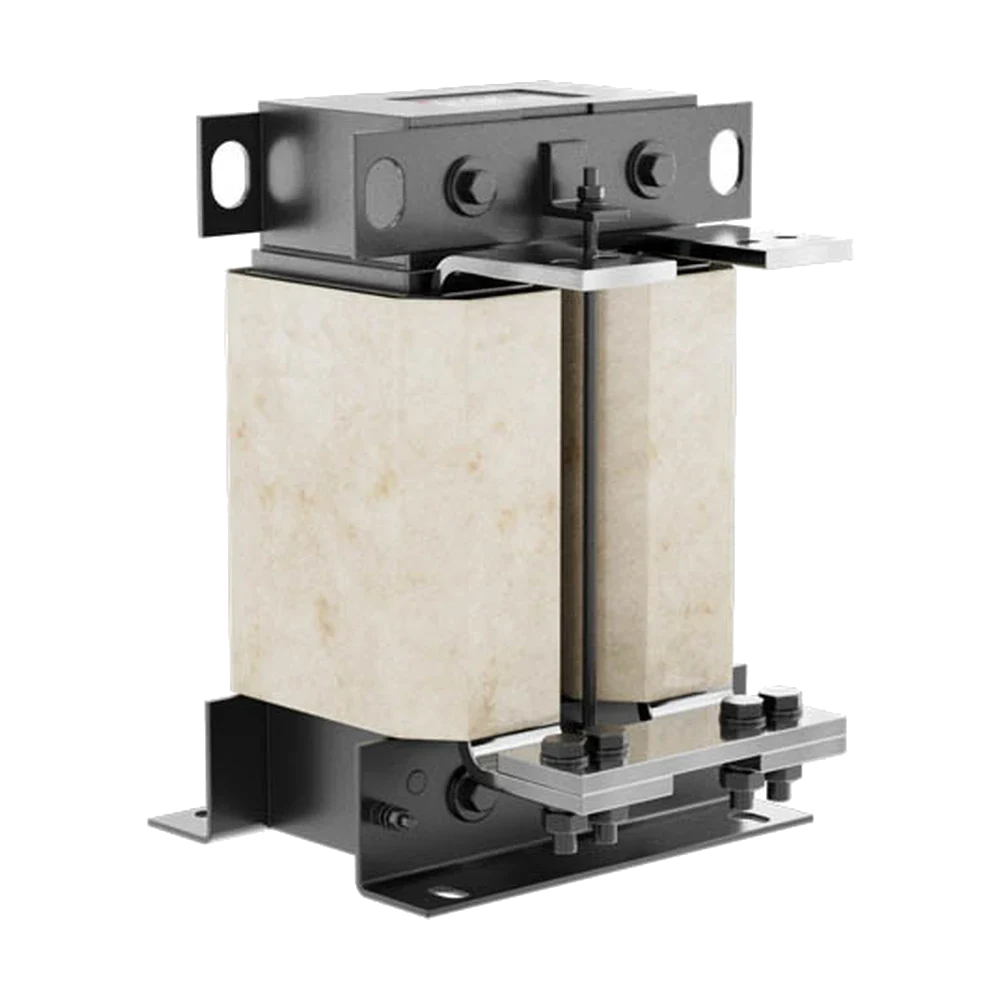

    PD-DC-0,15-325

    PD-DC-0,15-325, сглаживающий дроссель для звена постоянного тока, номинальное напряжение до 750В (стандартно 230 В), индуктивность 0,15 мГн, номинальный ток 325А, частота пульсаций 300 Гц, степень защиты IP00

    • Ширина (мм): 275
    • Высота (мм): 460
    • Глубина (мм): 260

    71 180 ₽

    Под заказ

  • PD-DC-0,04-1600
    Под заказ

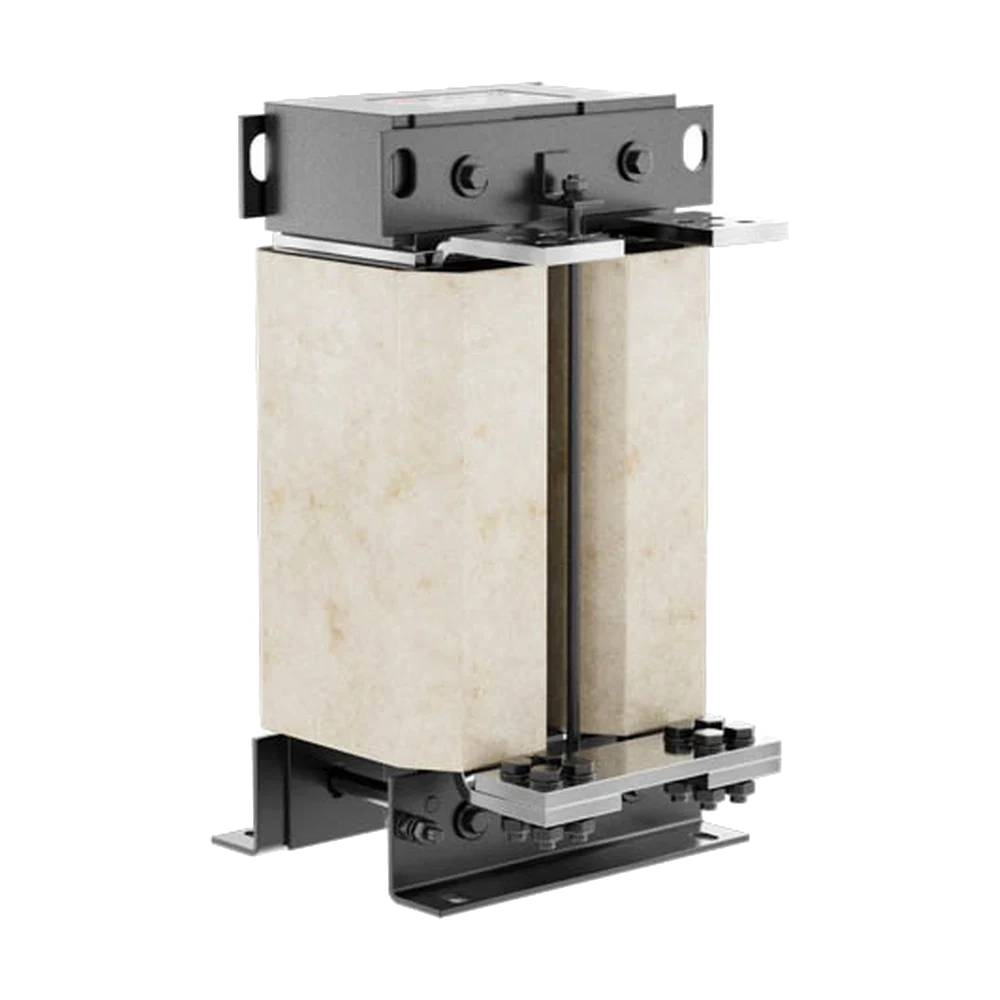

    PD-DC-0,04-1600

    PD-DC-0,04-1600, сглаживающий дроссель для звена постоянного тока, номинальное напряжение до 750В (стандартно 230 В), индуктивность 0,04 мГн, номинальный ток 1600А, частота пульсаций 300 Гц, степень защиты IP00

    • Ширина (мм): 275
    • Высота (мм): 460
    • Глубина (мм): 260

    228 464 ₽

    Под заказ

  • PD-DC-0,215-330
    Под заказ

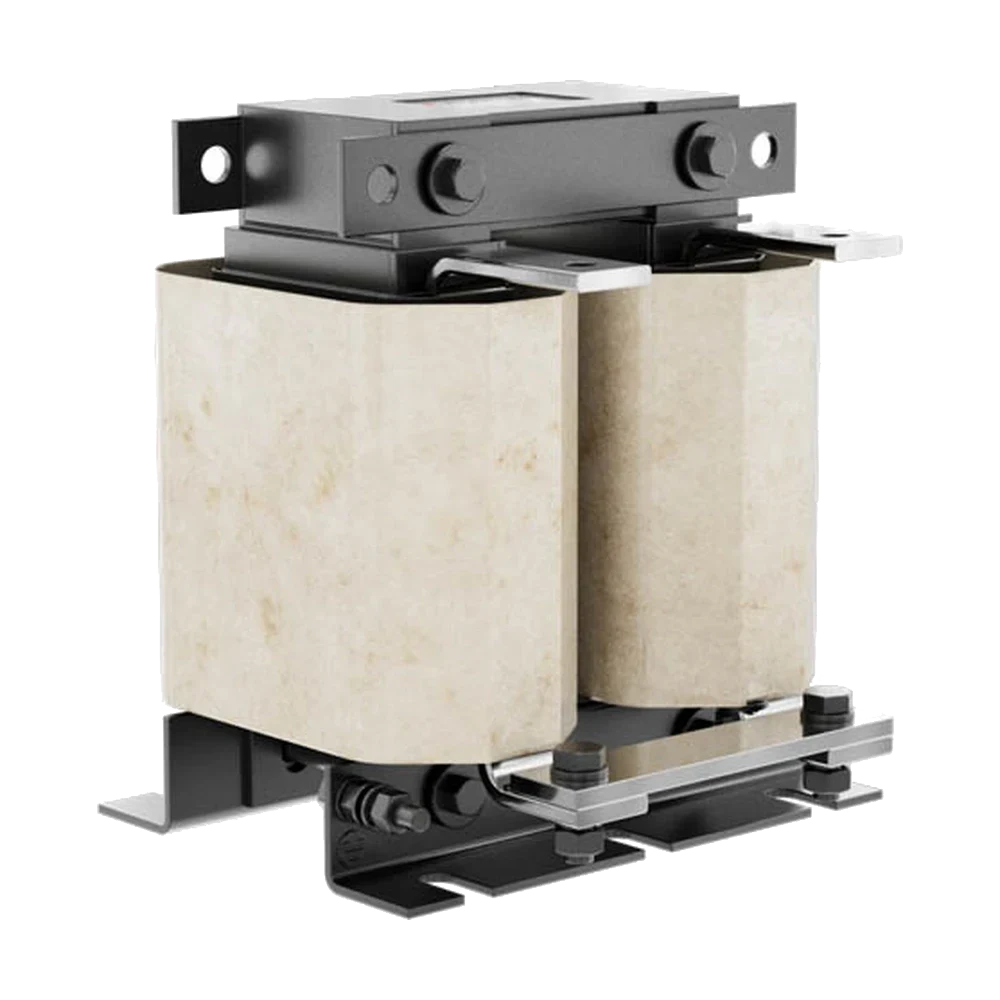

    PD-DC-0,215-330

    PD-DC-0,215-330, сглаживающий дроссель для звена постоянного тока, номинальное напряжение до 750В (стандартно 230 В), индуктивность 0,215 мГн, номинальный ток 330А, частота пульсаций 300 Гц, степень защиты IP00

    По запросу

    Под заказ

Функциональные возможности

  • Защита изоляции двигателя

    Моторные дроссели и синус-фильтры сглаживают фронты и снимают перенапряжения на длинном кабеле.

  • Меньше гармоник

    Сетевые дроссели снижают искажения тока и нагрузку на трансформатор и соседнее оборудование.

  • Совместимость с серией PD

    Номиналы подобраны под конкретные модели преобразователей — без пересчёта.

  • Дроссели звена постоянного тока

    Сглаживают пульсации и продлевают срок службы конденсаторов привода.

  • Синусоидальный выход

    Синус-фильтр приводит форму напряжения к синусоиде — двигатель работает тише и холоднее.

  • Монтаж в шкаф

    Исполнения на шасси и в корпусе с учётом требований к охлаждению.

Как выбрать

Подберите дроссель по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Определите задачу Сеть, звено постоянного тока или выход на двигатель — для каждого свой тип дросселя.
  2. 2 Длина кабеля до двигателя Десятки метров — моторный дроссель, сотни — синус-фильтр.
  3. 3 Ток привода Подбор ведут по номинальному току преобразователя, а не по мощности механизма.
  4. 4 Место и охлаждение Дроссель греется: заложите зазоры и вентиляцию по паспорту.

Технические характеристики

  • Мощность от 0,4 до 1120 кВт
  • Защита, повышение надежности работы и срока службы преобразователей частоты
  • Защита, повышение надежности работы и срока службы электродвигателей
  • Увеличение длины кабелей до электродвигателей
  • Снижение уровня шума электродвигателей
  • Подавление электромагнитных помех

Частые вопросы по разделу

Вся база знаний

  • Какие аксессуары назначены приводу 55 кВт 400 В?

    Для привода 55 кВт таблица подбора PD310 указывает входной ток 118 А и выходной 112 А. На этой мощности оба сетевых дросселя — и в исполнении 2 %, и в исполнении 4 % — имеют одинаковый номинальный ток 150 А, различаясь только индуктивностью и габаритами.

    Проверено экспертом

  • Какой сетевой дроссель ставить на преобразователь 22 кВт 400 В?

    Для привода 22 кВт на 400 В руководство PD310 даёт два варианта: сетевой дроссель на 60 А с индуктивностью 0,28 мГн в исполнении 2 % и дроссель на 60 А с индуктивностью 0,48 мГн в исполнении 4 %. Номинальный входной ток преобразователя этой мощности — 59 А.

    Проверено экспертом

  • Почему у мощных приводов в таблице подбора стоят прочерки?

    Прочерк в таблице подбора означает, что для этой мощности позиции в стандартном ряду нет вовсе, а не то, что устройство «не требуется». Начиная с 400 кВт в таблице PD310 пустует колонка синус-фильтра, а с 560 кВт остаётся заполненной только колонка сетевого дросселя в исполнении 2 %.

    Проверено экспертом

  • Что делать, если резистор по таблице ПЧ не подходит блоку?

    Такое расхождение возникает потому, что таблицы подбора резисторов в руководствах составлены для встроенного тормозного транзистора. У внешнего блока свой предел по сопротивлению, и он не обязан совпадать с пределом преобразователя. Разберём на конкретных парах: Привод 55 кВт.

    Проверено экспертом

  • Нужны ли зазоры вокруг дросселей и фильтров, как у преобразователя?

    Да, дросселям и фильтрам, как и самому преобразователю, нужно свободное пространство для конвекции — они рассеивают тепло под нагрузкой, и плотная установка вплотную к соседним аппаратам или к стенке шкафа снижает эффективный теплоотвод и сокращает срок службы обмоток и изоляции.

    Проверено экспертом

О категории: Дроссели и синус-фильтры

Преобразователь частоты формирует напряжение импульсами с крутыми фронтами. На коротком кабеле это незаметно, но с ростом длины линии фронты отражаются, и на клеммах двигателя появляются перенапряжения, которые пробивают изоляцию обмотки. Со стороны сети привод, наоборот, потребляет несинусоидальный ток и искажает питание соседнего оборудования.

Дроссели и фильтры решают обе задачи: сетевой дроссель снижает гармоники, дроссель звена постоянного тока сглаживает пульсации, моторный дроссель и синус-фильтр защищают двигатель и кабель.

Дроссели и синус-фильтры являются важным дополнительным оборудованием для частотно-регулируемого электропривода. Они защищают как сам преобразователь частоты, так и двигатель, и оборудование работящее с ним в одной сети. Перенапряжение в питающей сети и импульсные всплески, дисбаланс фаз, защита обмоток электродвигателя от перенапряжения, ограничение подшипниковых токов и решение проблемы длинных кабельных линий, защита окружающего оборудования от высших гармоник от преобразователя частоты — это далеко не весь перечень задач, которые помогают решить дроссели и синус-фильтры.

Когда без дросселя не обойтись:

  • Кабель до двигателя длиннее нескольких десятков метров.
  • Двигатель старый или без усиленной изоляции под питание от привода.
  • Несколько приводов на одном трансформаторе — сеть «звенит».
  • Требования по ЭМС на объекте или соседство с измерительной техникой.
  • Погружные и взрывозащищённые двигатели, чувствительные к форме напряжения.

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
