Какие аксессуары назначены приводу 55 кВт 400 В?
Для привода 55 кВт таблица подбора PD310 указывает входной ток 118 А и выходной 112 А. На этой мощности оба сетевых дросселя — и в исполнении 2 %, и в исполнении 4 % — имеют одинаковый номинальный ток 150 А, различаясь только индуктивностью и габаритами.
Назначенные позиции:
| Устройство | Позиция | Ток |
|---|---|---|
| Сетевой дроссель, 2 % | PD-INL-0,11-150 | 150 А |
| Сетевой дроссель, 4 % | PD-INL-0,2-150 | 150 А |
| Моторный дроссель | PD-OTL-0,11-140 | 140 А |
| Синус-фильтр | PD-SIN-0,7-110 (5 мкФ) | 110 А |
| Внешний ЭМС-фильтр | DL200EBK5 | — |
Совпадение токов у исполнений 2 % и 4 % не означает совпадения габаритов: PD-INL-0,11-150 имеет размеры 240×155×235 мм и массу 19,5 кг, а PD-INL-0,2-150 — 270×180×256 мм и 39 кг, то есть вдвое тяжелее. При компоновке шкафа это ровно та разница, из-за которой панель приходится усиливать.
Тот же фильтр DL200EBK5 назначен и приводу 75 кВт — ряд ЭМС-фильтров грубее, чем ряд дросселей, и одна позиция часто закрывает две соседние мощности. Ассортимент — сетевые дроссели и ЭМС-фильтры.
Совместимое оборудование
Рекомендуемый товар

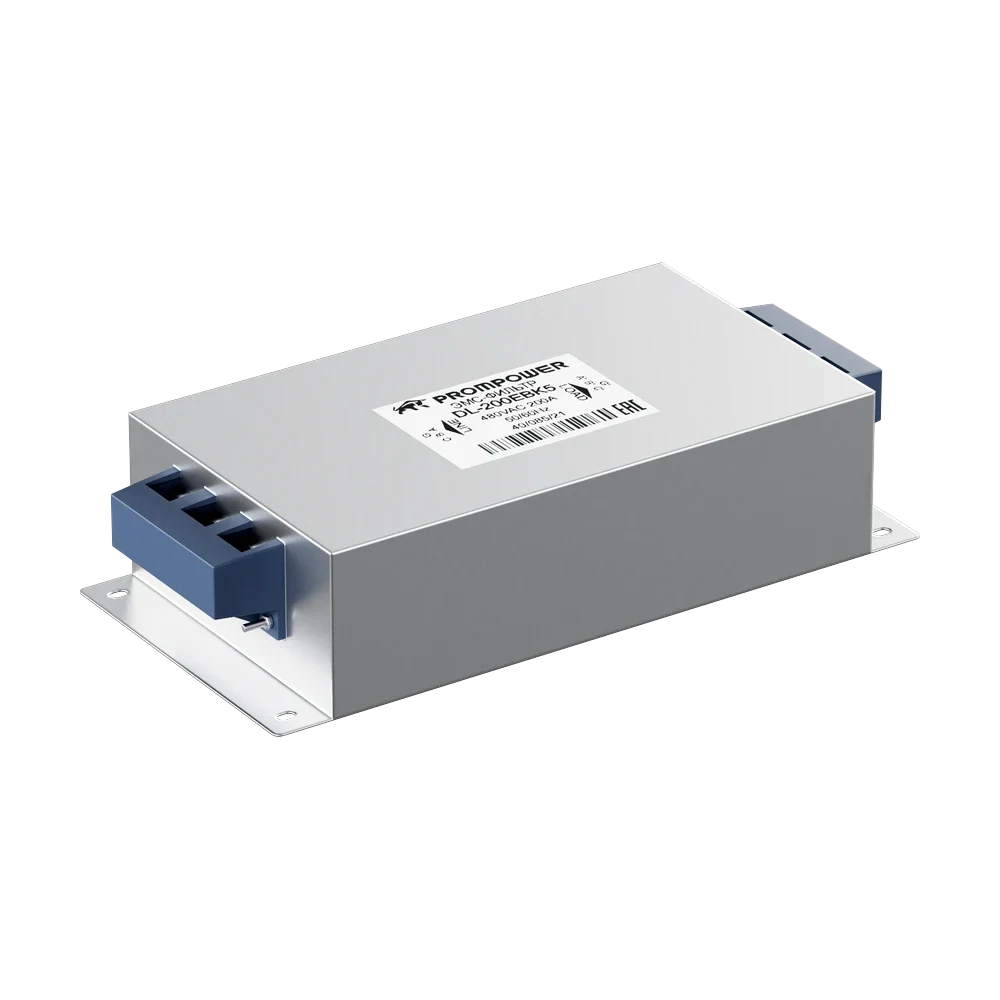

DL-200EBK5
Артикул: DL200EBK5
ЭМС-фильтр PROMPOWER DL-200EBK5, 400 B, 200 А, категория C2
Под заказ
