Какие аксессуары нужны преобразователю 110 кВт?

Привод 110 кВт на 400 В имеет входной ток 214 А и выходной 210 А. Токи почти сравнялись, поэтому позиции входных и выходных устройств в таблице подбора PD310 стоят рядом по номиналу, но принадлежат разным сериям и не заменяют друг друга.

Комплект по таблице:

• Сетевой дроссель 2 % — PD-INL-0,065-250 (250 А); этой же позицией закрыт и привод 90 кВт;
• Сетевой дроссель 4 % — PD-INL-0,11-260 (260 А);
• Моторный дроссель — PD-OTL-0,067-240 (240 А);
• Синус-фильтр — PD-SIN-0,4-210 (210 А, 10 мкФ);

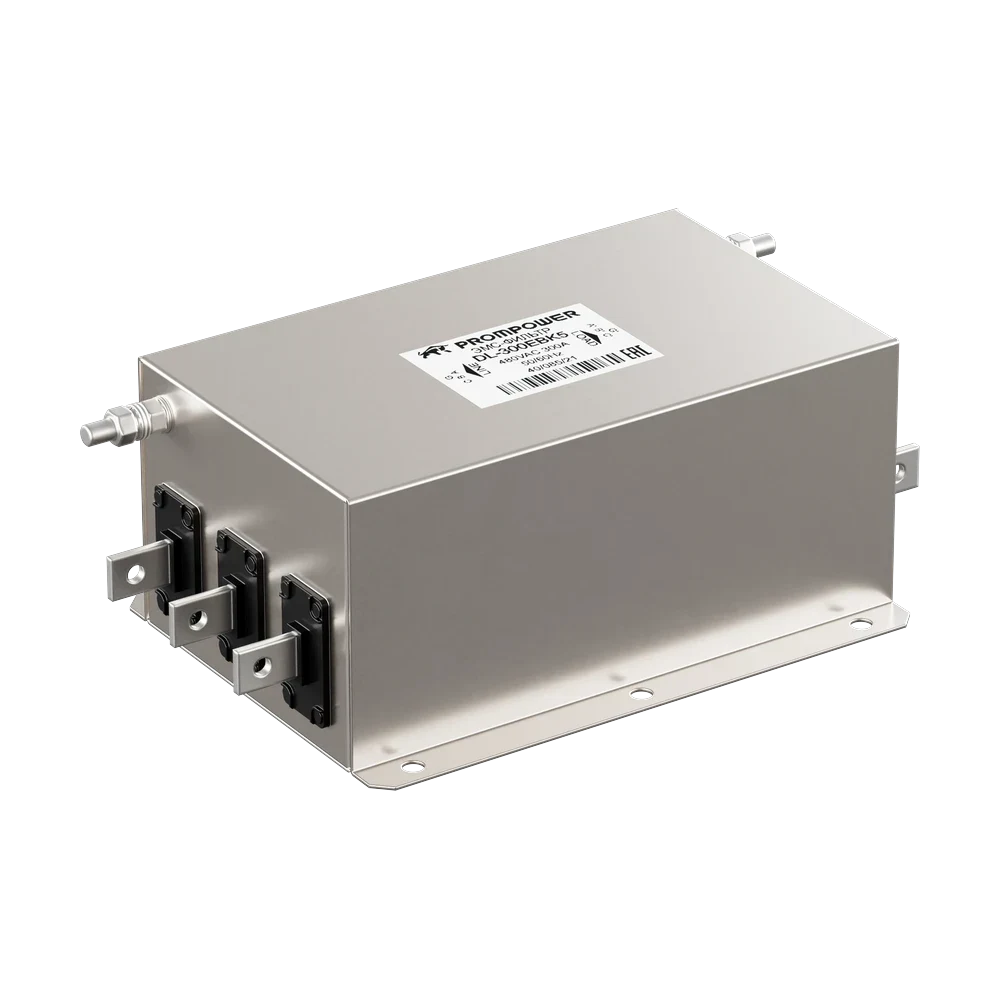

• Внешний ЭМС-фильтр — DL300EBK3.

Две особенности этой ступени мощности стоит держать в голове при заказе. Первая: 110 кВт — верхняя граница диапазона, в котором встроенный тормозной прерыватель заказывается опцией; выше него применяется только внешний блок торможения. Вторая: дроссель звена постоянного тока входит в стандартную комплектацию начиная со 132 кВт, а на 110 кВт он ещё остаётся опцией заказного кода.

Все дроссели и фильтры на этой мощности подключаются шинами, а не винтовыми зажимами: границы перехода — PD-INL-0,42-40 в ряду 2 %, PD-OTL-0,4-40 в ряду моторных дросселей и PD-SIN-1,1-60 в ряду синус-фильтров. Ассортимент — аксессуары для преобразователей частоты, уточнение комплектации — отдел продаж.
