Синус-фильтры

Технические характеристики и спектр решений

Синус-фильтры серии SIN используются в цепях электроприводов и устанавливаются на выходе преобразователей частоты. Синус-фильтры серии SIN предназначеныдля следующих целей:

Перейти к выбору
Приводы с длинным кабелем Сети со слабым трансформатором Насосные с несколькими приводами Объекты с требованиями по ЭМС Погружные насосы Приводы вне шкафа

Товары раздела

46 товаров

  • PD-SIN-61-2,5
    Под заказ

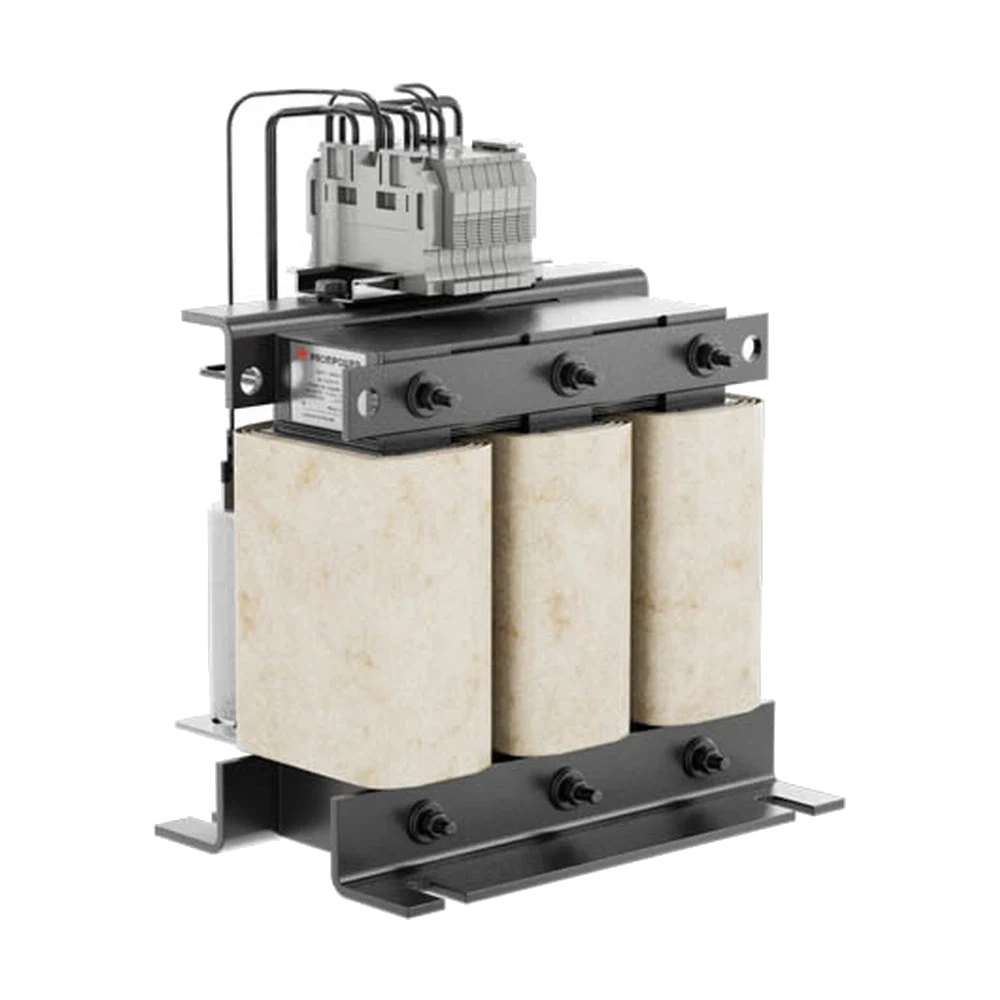

    PD-SIN-61-2,5

    PD-SIN-61-2,5, синус-фильтр, номинальное напряжение 690В, индуктивность 61 мГн, номинальный ток 2,5А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 140
    • Высота (мм): 210
    • Глубина (мм): 165

    42 478 ₽

    Под заказ

  • PD-SIN-5,2-10
    Под заказ

    PD-SIN-5,2-10

    PD-SIN-5,2-10, синус-фильтр, номинальное напряжение 500В, индуктивность 5,2 мГн, номинальный ток 10А, емкость 6,8 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    • Ширина (мм): 94
    • Высота (мм): 210
    • Глубина (мм): 155

    53 304 ₽

    Под заказ

  • PD-SIN-43,5-3,5
    Под заказ

    PD-SIN-43,5-3,5

    PD-SIN-43,5-3,5, синус-фильтр, номинальное напряжение 690В, индуктивность 43,5 мГн, номинальный ток 3,5А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 150
    • Высота (мм): 220
    • Глубина (мм): 170

    45 514 ₽

    Под заказ

  • PD-SIN-4,2-13
    Под заказ

    PD-SIN-4,2-13

    PD-SIN-4,2-13, синус-фильтр, номинальное напряжение 400В, индуктивность 4,2 мГн, номинальный ток 13А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 145
    • Высота (мм): 220
    • Глубина (мм): 175

    47 530 ₽

    Под заказ

  • PD-SIN-4,2-10
    Под заказ

    PD-SIN-4,2-10

    PD-SIN-4,2-10, синус-фильтр, номинальное напряжение 400В, индуктивность 4,2 мГн, номинальный ток 10А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 150
    • Высота (мм): 215
    • Глубина (мм): 165

    47 581 ₽

    Под заказ

  • PD-SIN-3,5-18
    Под заказ

    PD-SIN-3,5-18

    PD-SIN-3,5-18, синус-фильтр, номинальное напряжение 400В, индуктивность 3,5 мГн, номинальный ток 18А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 165
    • Высота (мм): 240
    • Глубина (мм): 175

    54 801 ₽

    Под заказ

  • PD-SIN-33,5-4,5
    Под заказ

    PD-SIN-33,5-4,5

    PD-SIN-33,5-4,5, синус-фильтр, номинальное напряжение 690В, индуктивность 33,5 мГн, номинальный ток 4,5А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 160
    • Высота (мм): 230
    • Глубина (мм): 180

    46 620 ₽

    Под заказ

  • PD-SIN-3,1-17
    Под заказ

    PD-SIN-3,1-17

    PD-SIN-3,1-17, синус-фильтр, номинальное напряжение 500В, индуктивность 3,1 мГн, номинальный ток 17А, емкость 10 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    • Ширина (мм): 115
    • Высота (мм): 224
    • Глубина (мм): 190

    65 627 ₽

    Под заказ

  • PD-SIN-2-32
    Под заказ

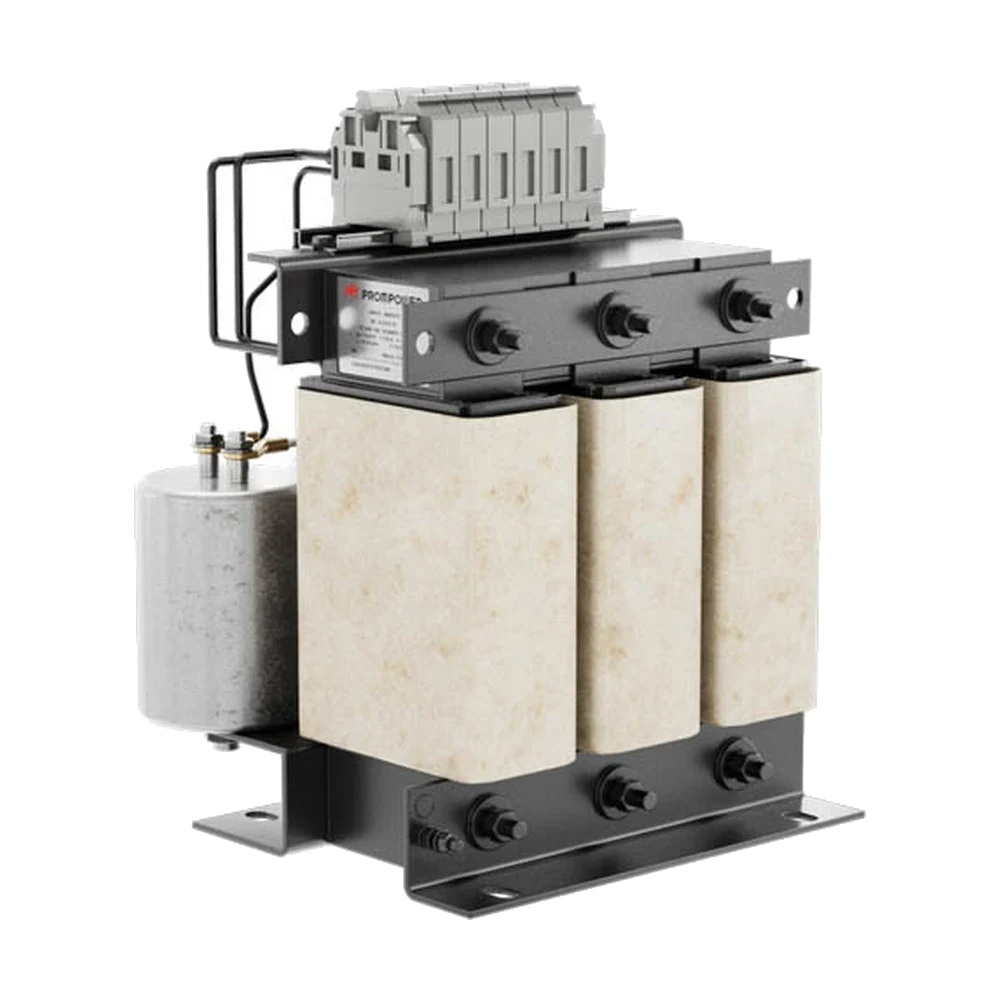

    PD-SIN-2-32

    PD-SIN-2-32, синус-фильтр, номинальное напряжение 400В, индуктивность 2 мГн, номинальный ток 32А, емкость 2 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 185
    • Высота (мм): 280
    • Глубина (мм): 220

    90 034 ₽

    Под заказ

  • PD-SIN-22,4-2,5
    Под заказ

    PD-SIN-22,4-2,5

    PD-SIN-22,4-2,5, синус-фильтр, номинальное напряжение 400В, индуктивность 22,4 мГн, номинальный ток 2,5А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 145
    • Высота (мм): 187
    • Глубина (мм): 165

    38 252 ₽

    Под заказ

  • PD-SIN-19-8
    Под заказ

    PD-SIN-19-8

    PD-SIN-19-8, синус-фильтр, номинальное напряжение 690В, индуктивность 19 мГн, номинальный ток 8А, емкость 1,5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    • Ширина (мм): 170
    • Высота (мм): 250
    • Глубина (мм): 200

    60 150 ₽

    Под заказ

  • PD-SIN-1,6-38
    Под заказ

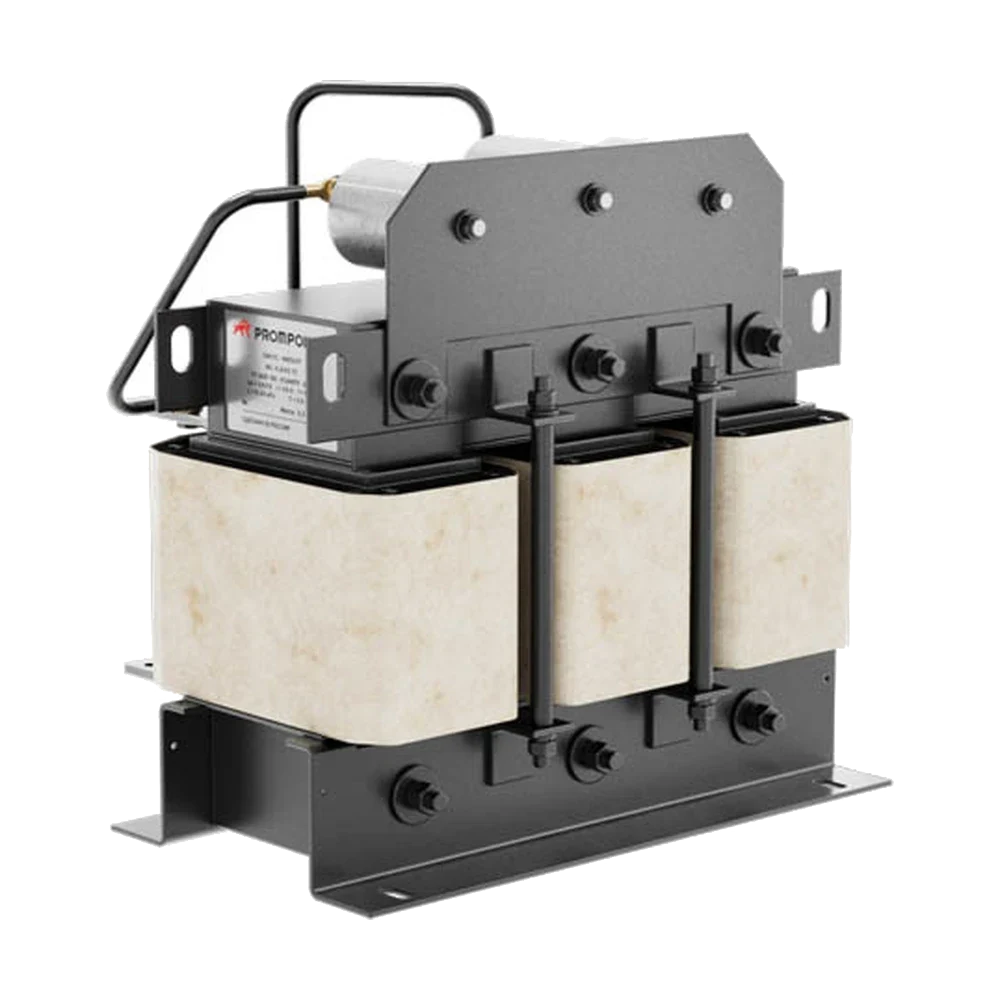

    PD-SIN-1,6-38

    PD-SIN-1,6-38, синус-фильтр, номинальное напряжение 500В, индуктивность 1,6 мГн, номинальный ток 38А, емкость 10 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    • Ширина (мм): 180
    • Высота (мм): 260
    • Глубина (мм): 505

    125 428 ₽

    Под заказ

Функциональные возможности

  • Защита изоляции двигателя

    Моторные дроссели и синус-фильтры сглаживают фронты и снимают перенапряжения на длинном кабеле.

  • Меньше гармоник

    Сетевые дроссели снижают искажения тока и нагрузку на трансформатор и соседнее оборудование.

  • Совместимость с серией PD

    Номиналы подобраны под конкретные модели преобразователей — без пересчёта.

  • Дроссели звена постоянного тока

    Сглаживают пульсации и продлевают срок службы конденсаторов привода.

  • Синусоидальный выход

    Синус-фильтр приводит форму напряжения к синусоиде — двигатель работает тише и холоднее.

  • Монтаж в шкаф

    Исполнения на шасси и в корпусе с учётом требований к охлаждению.

Как выбрать

Подберите синус-фильтр по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Определите задачу Сеть, звено постоянного тока или выход на двигатель — для каждого свой тип дросселя.
  2. 2 Длина кабеля до двигателя Десятки метров — моторный дроссель, сотни — синус-фильтр.
  3. 3 Ток привода Подбор ведут по номинальному току преобразователя, а не по мощности механизма.
  4. 4 Место и охлаждение Дроссель греется: заложите зазоры и вентиляцию по паспорту.

Технические характеристики

  • Мощность от 1,1 до 1200 кВт
  • Номинальное напряжение: • 400 (±10%), 690 (±10%) В (длина кабельных линий до 400 м) • 500 (±10%), 690 (±10%) В (длина кабельных линий до 2000 м)
  • Выходная частота инвертора 0-70 Гц
  • Частота ШИМ 3-8 кГц
  • Перегрузка 150% Iном в течение 1 мин, раз в час
  • Класс изоляции F (155°С) или Н (180°С)
  • Температура окружающей среды: 40°С

Частые вопросы по разделу

Вся база знаний

  • Какие аксессуары назначены приводу 55 кВт 400 В?

    Для привода 55 кВт таблица подбора PD310 указывает входной ток 118 А и выходной 112 А. На этой мощности оба сетевых дросселя — и в исполнении 2 %, и в исполнении 4 % — имеют одинаковый номинальный ток 150 А, различаясь только индуктивностью и габаритами.

    Проверено экспертом

  • Какой сетевой дроссель ставить на преобразователь 22 кВт 400 В?

    Для привода 22 кВт на 400 В руководство PD310 даёт два варианта: сетевой дроссель на 60 А с индуктивностью 0,28 мГн в исполнении 2 % и дроссель на 60 А с индуктивностью 0,48 мГн в исполнении 4 %. Номинальный входной ток преобразователя этой мощности — 59 А.

    Проверено экспертом

  • Почему у мощных приводов в таблице подбора стоят прочерки?

    Прочерк в таблице подбора означает, что для этой мощности позиции в стандартном ряду нет вовсе, а не то, что устройство «не требуется». Начиная с 400 кВт в таблице PD310 пустует колонка синус-фильтра, а с 560 кВт остаётся заполненной только колонка сетевого дросселя в исполнении 2 %.

    Проверено экспертом

  • Что делать, если резистор по таблице ПЧ не подходит блоку?

    Такое расхождение возникает потому, что таблицы подбора резисторов в руководствах составлены для встроенного тормозного транзистора. У внешнего блока свой предел по сопротивлению, и он не обязан совпадать с пределом преобразователя. Разберём на конкретных парах: Привод 55 кВт.

    Проверено экспертом

  • Нужны ли зазоры вокруг дросселей и фильтров, как у преобразователя?

    Да, дросселям и фильтрам, как и самому преобразователю, нужно свободное пространство для конвекции — они рассеивают тепло под нагрузкой, и плотная установка вплотную к соседним аппаратам или к стенке шкафа снижает эффективный теплоотвод и сокращает срок службы обмоток и изоляции.

    Проверено экспертом

О категории: Синус-фильтры

Преобразователь частоты формирует напряжение импульсами с крутыми фронтами. На коротком кабеле это незаметно, но с ростом длины линии фронты отражаются, и на клеммах двигателя появляются перенапряжения, которые пробивают изоляцию обмотки. Со стороны сети привод, наоборот, потребляет несинусоидальный ток и искажает питание соседнего оборудования.

Дроссели и фильтры решают обе задачи: сетевой дроссель снижает гармоники, дроссель звена постоянного тока сглаживает пульсации, моторный дроссель и синус-фильтр защищают двигатель и кабель.

Синус-фильтры серии SIN используются в цепях электроприводов и устанавливаются на выходе преобразователей частоты. Синус-фильтры серии SIN предназначеныдля следующих целей:

Когда без дросселя не обойтись:

  • Кабель до двигателя длиннее нескольких десятков метров.
  • Двигатель старый или без усиленной изоляции под питание от привода.
  • Несколько приводов на одном трансформаторе — сеть «звенит».
  • Требования по ЭМС на объекте или соседство с измерительной техникой.
  • Погружные и взрывозащищённые двигатели, чувствительные к форме напряжения.

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
