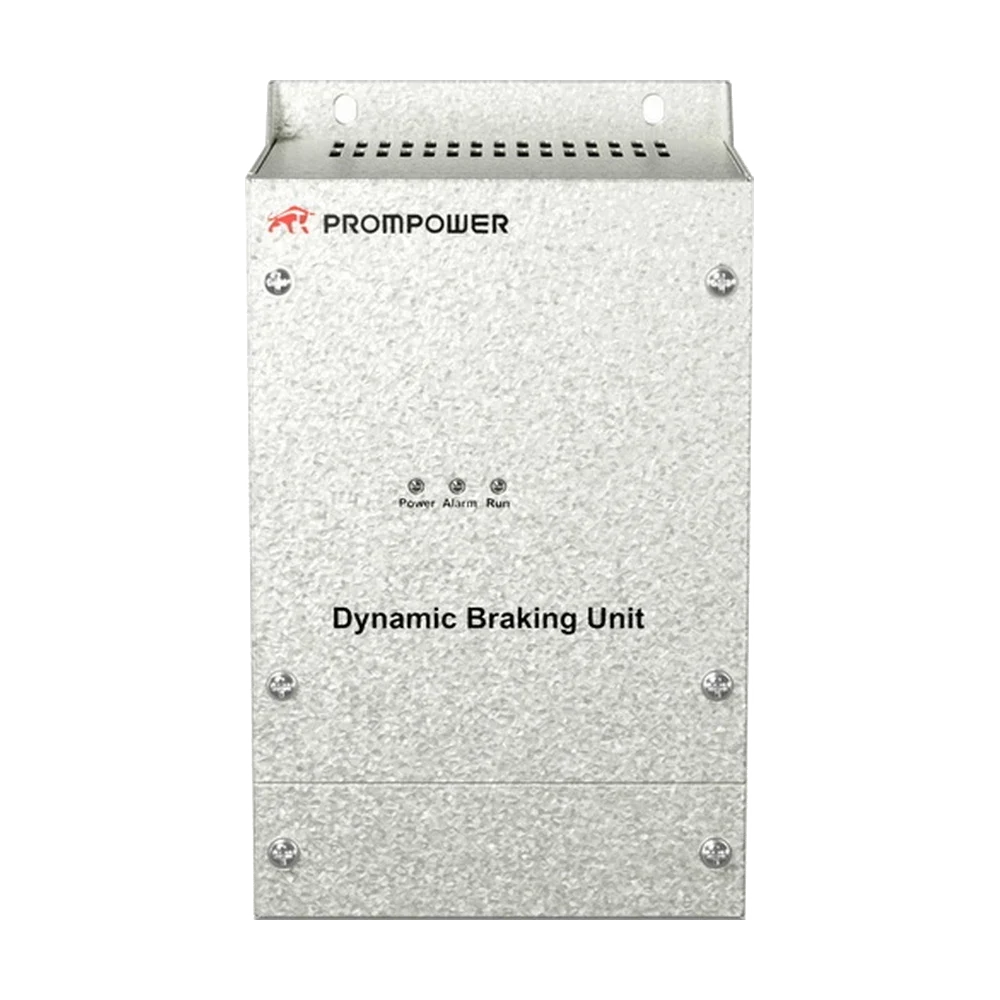

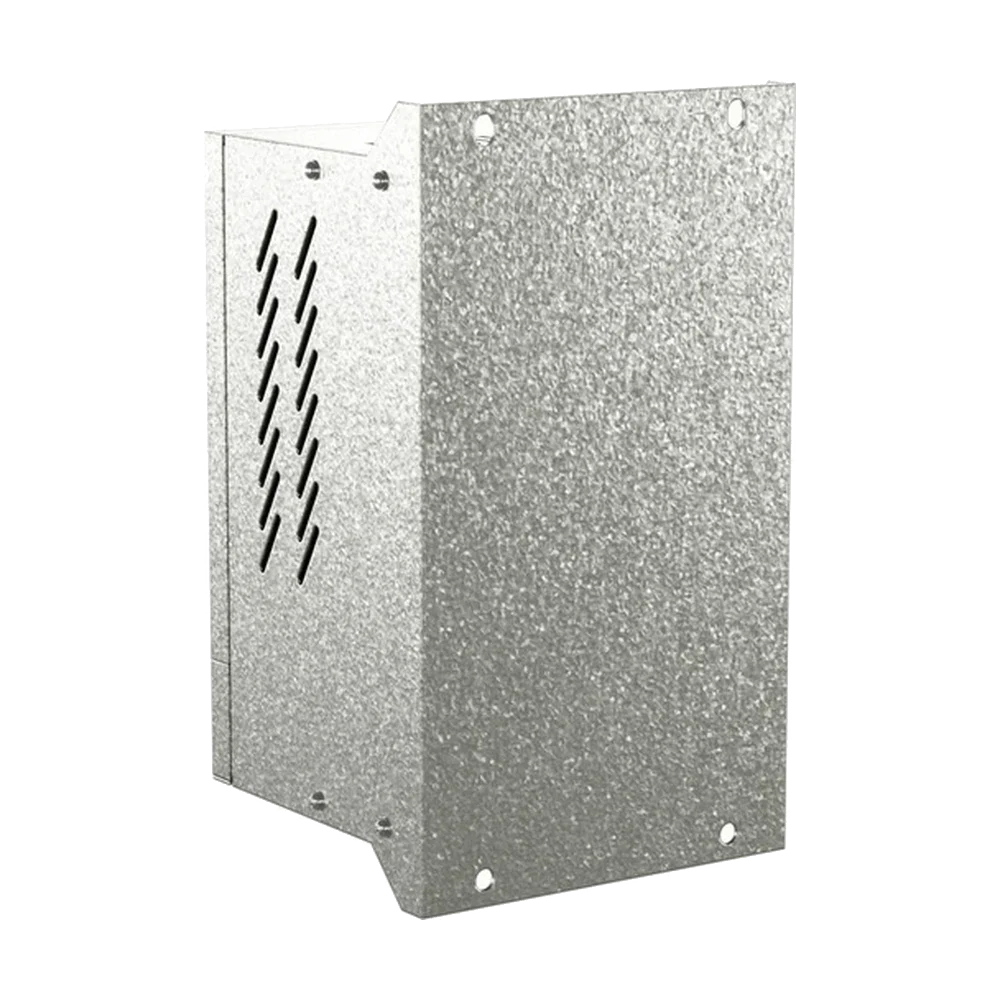

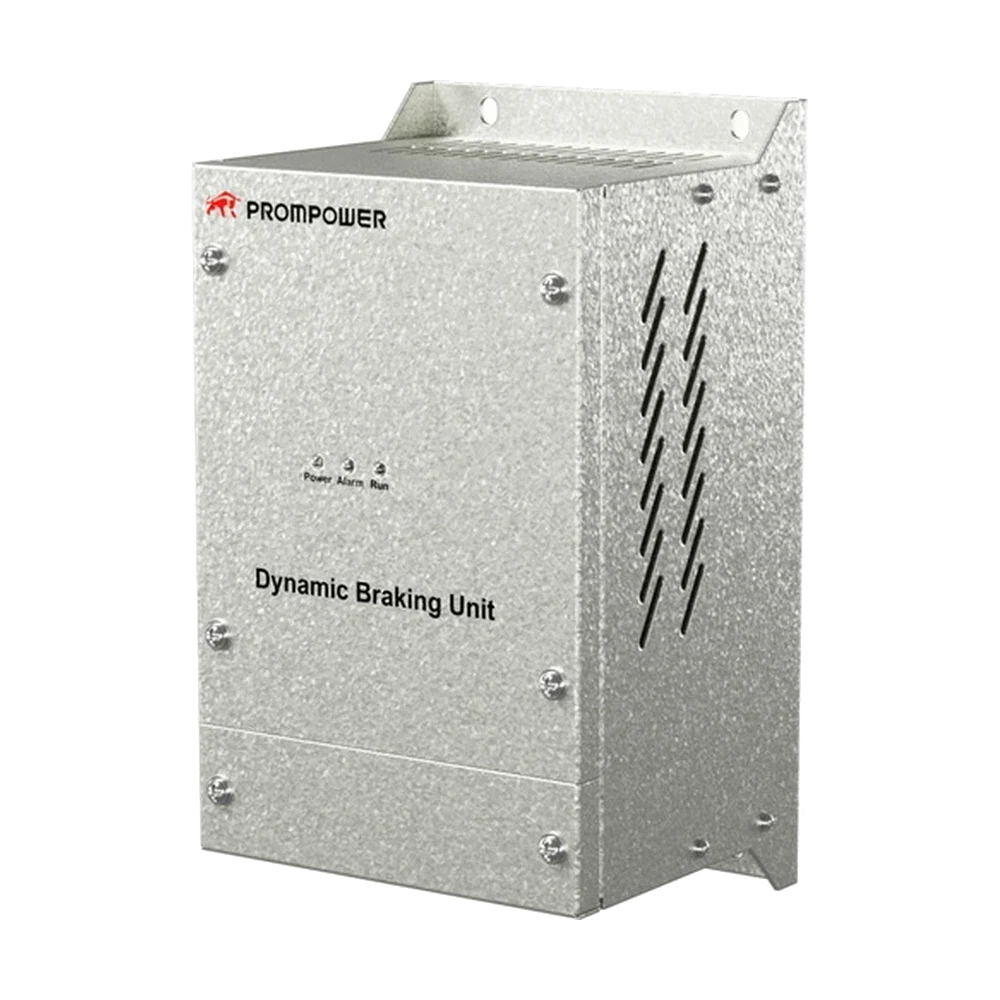

PDBU-4055

Тормозной модуль PDBU — это внешний тормозной ключ для преобразователя частоты. Он отслеживает напряжение в звене постоянного тока и в момент, когда двигатель начинает возвращать энергию, подключает к звену тормозной резистор: энергия торможения преобразуется в тепло, а преобразователь не уходит в ошибку перенапряжения.

Модуль нужен там, где встроенного тормозного прерывателя нет или его тока не хватает — это преобразователи средней и большой мощности, работающие на механизмы с большим моментом инерции и частыми остановками: краны, центрифуги, размоточные и намоточные линии. Так, в серии PD310 тормозной транзистор встроен по умолчанию только до 22 кВт, а на преобразователи от 30 до 110 кВт заказывается опцией B: если её в заказном коде нет, тормозной контур строится на внешнем модуле.

В каталоге пять типоразмеров на 400 В под преобразователи 45–280 кВт с пиковым током 75, 100, 150, 200 и 300 А; заявленный диапазон серии — до 710 кВт. Старшие модули PDBU-4110, PDBU-4200 и PDBU-4280 оснащены кнопочной панелью и интерфейсом Modbus RS-485, младшие PDBU-4055 и PDBU-4075 работают автономно.

Модули имеют светодиодный дисплей, защиту от перегрева и сигнализацию по напряжению и температуре внутри корпуса; рабочая температура — от −10 до +40 °C.
