Описание

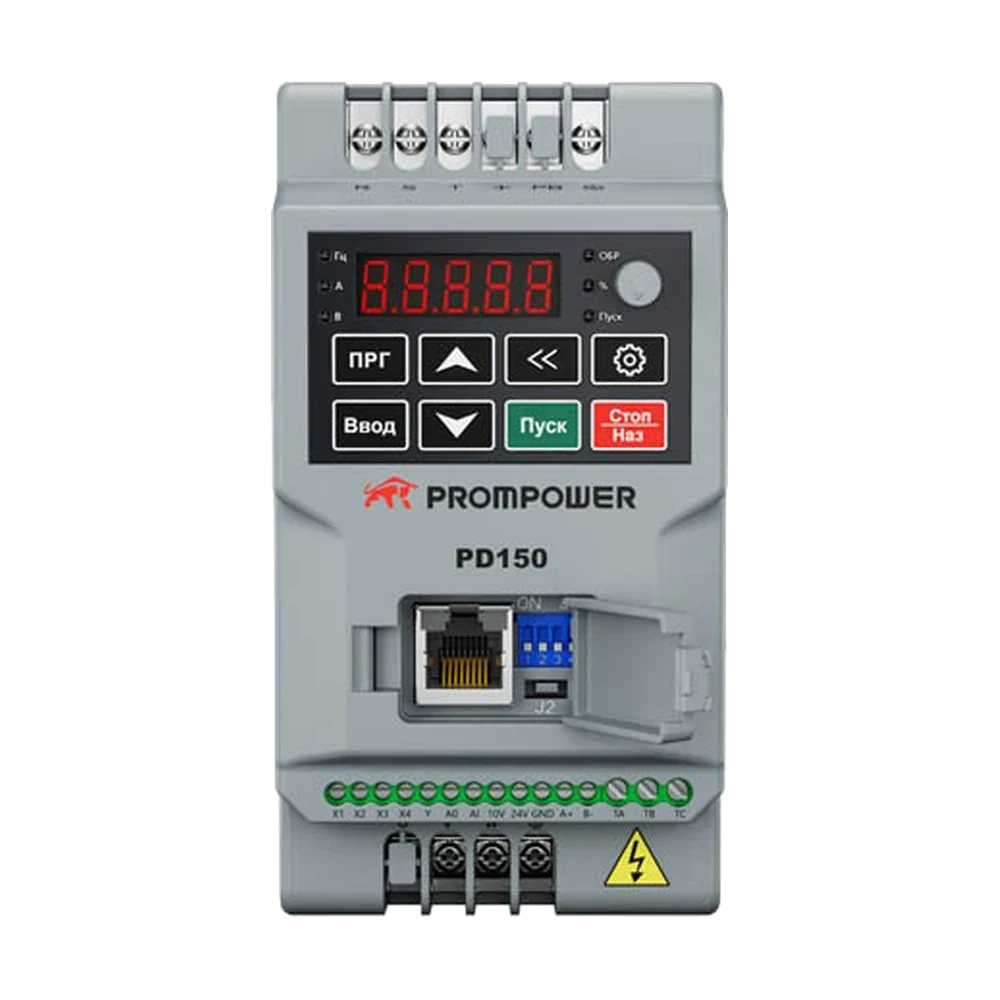

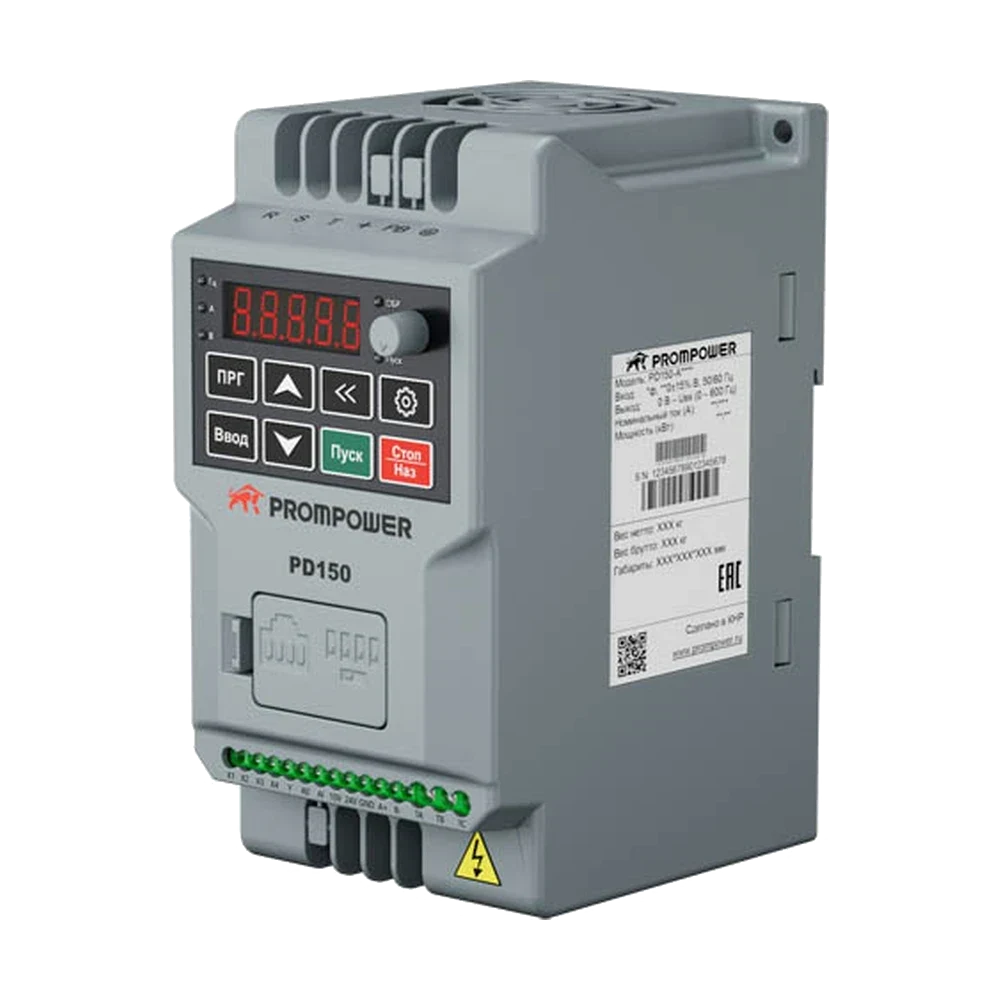

Преобразователь частоты PROMPOWER PD150-AB004B, номинальная мощность 0,4 кВт, напряжение питания 220 B, 1ф, номинальный ток 2,3 А, степень защиты IP20, встроенный ЭМС фильтр, встроенный тормозной модуль (прерыватель), встроенная панель управления, встроенный протокол Modbus RTU (RS485), 4 дискретных входа, 1 дискретный выход, 1 аналоговый вход (0-10 В, 0/4-20 мА), 1 аналоговый выход (0-10 В, 0/4-20 мА), 1 релейный выход, дискретные входы NPN/PNP
PD150 — серия преобразователей частоты для приводов, к которым не предъявляются повышенные требования к динамике и диапазону регулирования скорости: насосы, вентиляторы, компрессоры, конвейеры, мешалки. Модельный ряд — 15 позиций: однофазное питание 230 В в диапазоне 0,4…2,2 кВт и трёхфазное 400 В в диапазоне 0,4…22 кВт в тяжёлом режиме (до 30 кВт в нормальном).
Отличительная черта серии в линейке PROMPOWER — работа не только с асинхронным двигателем с короткозамкнутым ротором, но и с синхронным двигателем с постоянными магнитами в роторе. Асинхронный двигатель управляется в режиме вольт-частотного управления U/f, СДПМ — в векторном режиме без датчика скорости. Если в проекте стоит энергоэффективный PM-двигатель на компрессоре или насосе, PD150 — единственная серия младшего сегмента, которая его закрывает.
Двойной номинал мощности действует на весь модельный ряд 400 В. В тяжёлом режиме перегрузка составляет 150 % в течение минуты и 180 % в течение 3 секунд, в нормальном — 120 % в течение минуты и 150 % в течение 0,5 секунды. Режим выбирается параметром A5-02, по умолчанию преобразователь настроен на тяжёлый режим, и именно эта мощность указана в заказном коде.

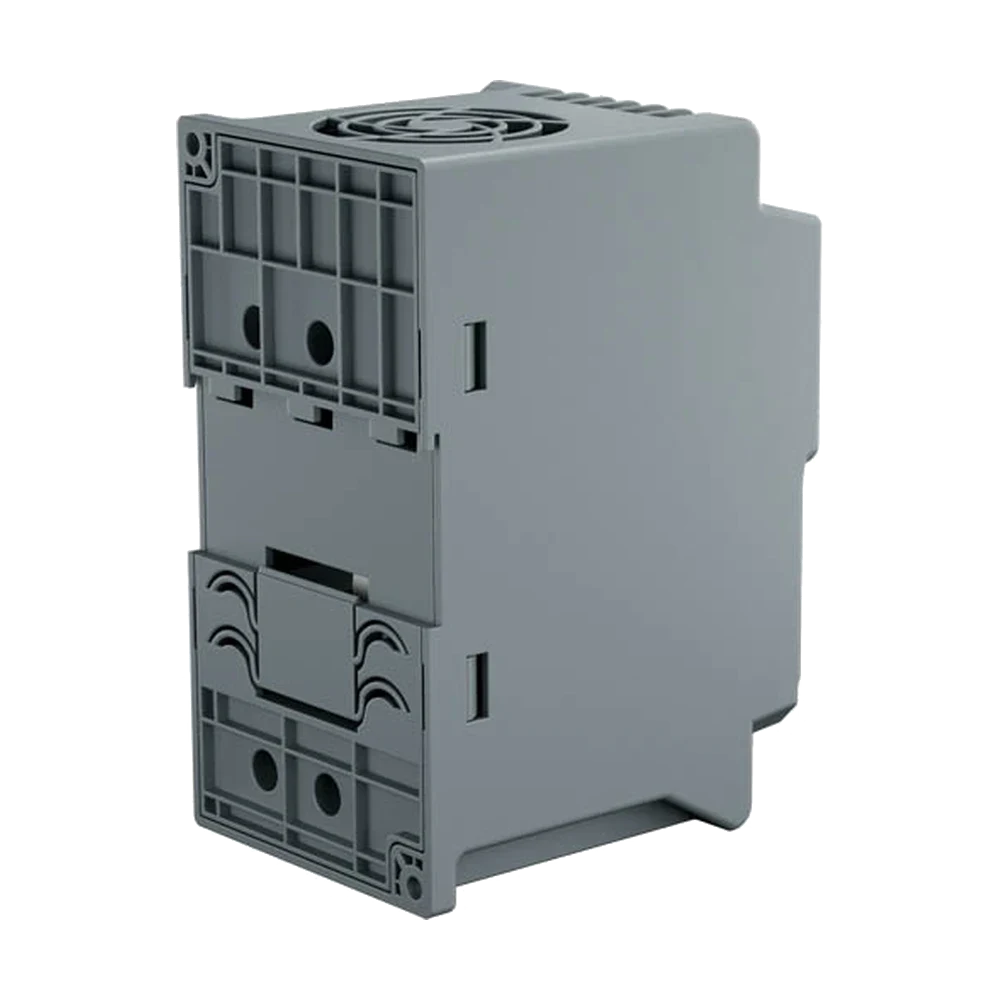

Конструктив рассчитан на плотный шкаф: модели до 7,5 кВт ставятся на DIN-рейку, преобразователи допускается монтировать стенка к стенке по типу «книжный шкаф». Тормозной транзистор встроен во все модели, ЭМС-фильтр класса C3 по МЭК 61800-3:2018 — тоже. Степень защиты IP20, диапазон выходной частоты до 600 Гц, частота ШИМ до 16 кГц, химическая стойкость 3С2.
Настройка ведётся с кнопочной панели, с выносной панели PD350KEY_LED (она же копирует параметры с одного преобразователя на другой) или с компьютера программой PDSoft — она позволяет загружать и выгружать параметры и видеть, какие из них были изменены. Связь — Modbus RTU по RS-485. Документация: флаер, руководство по быстрому вводу в эксплуатацию (29 страниц) и руководство пользователя (96 страниц).
