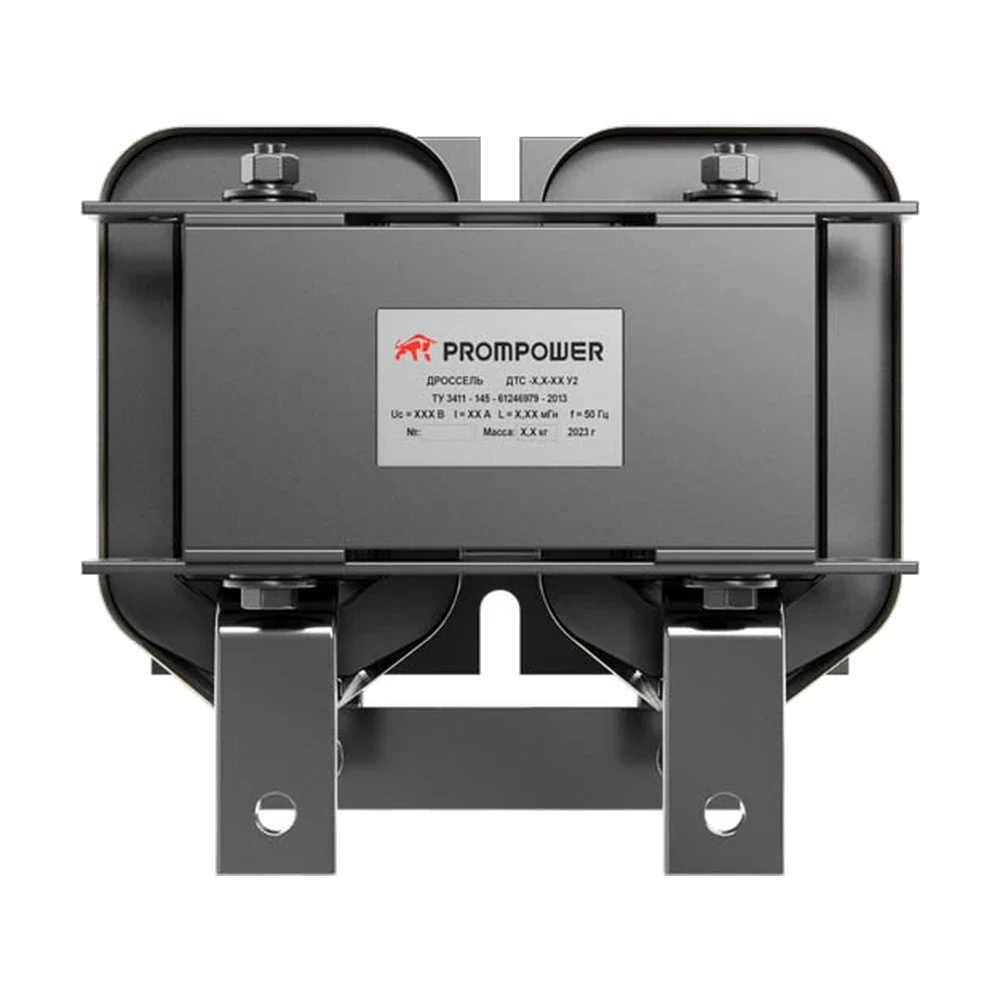

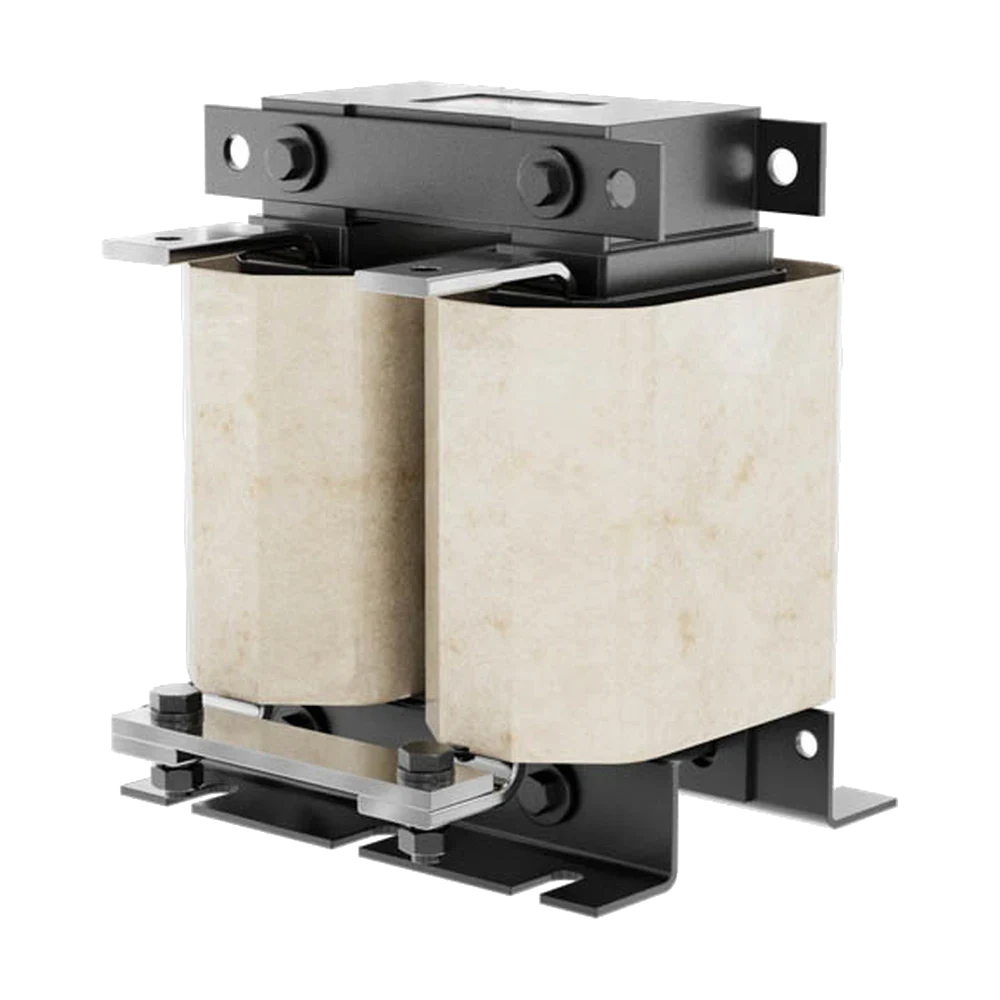

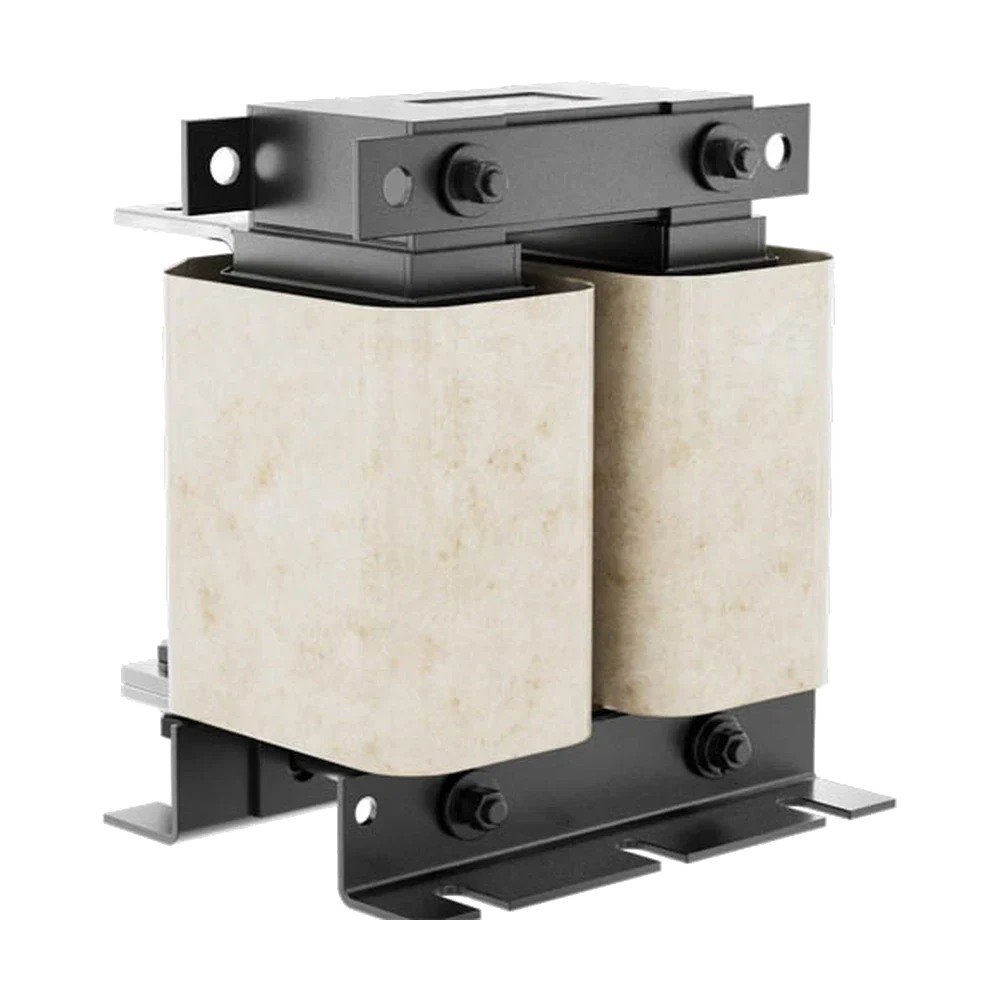

PD-DC-1-50

Сглаживающие дроссели серии DC работают не на входе и не на выходе, а внутри — в выходных контурах выпрямителей, то есть в звене постоянного тока преобразователя частоты. Их задача — ограничить пульсацию выпрямленного тока: стандартное значение участия пульсации — не более 10 %.

Шестипульсный выпрямитель даёт пульсацию с частотой 300 Гц — шестикратной к сетевым 50 Гц; именно на эту частоту рассчитан дроссель. Сглаживая ток, он снижает нагрузку на конденсаторы звена постоянного тока и уменьшает искажение потребляемого из сети тока.

Часть преобразователей имеет дроссель звена постоянного тока внутри: в серии PD310 он встроен по умолчанию начиная со 132 кВт, а для 30–110 кВт заказывается опцией L. Внешний DC-дроссель ставится там, где встроенного нет либо где преобразователь другой серии или другого производителя.

DC-дроссель часто применяют вместе с сетевым дросселем INL: сетевой ставится до выпрямителя и работает с высшими гармониками и импульсными всплесками, DC — после выпрямителя и работает с пульсацией. Высокочастотные помехи преобразователя (150 кГц – 30 МГц) снимает ЭМС-фильтр.

Ряд перекрывает преобразователи от 7,5 до 630 кВт при токе от 20 до 1600 А. Номинальное напряжение — до 750 В (230 В стандартно). Дроссели изготавливаются по ТУ 3411-145-61246979-2013, климатическое исполнение У2 по ГОСТ 15150-69.
