ЭМС-фильтры

Технические характеристики и спектр решений

ЭМС-фильтры PROMPOWER предназначены для подавления высокочастотных электромагнитных помех, создаваемых частотными преобразователями.

Перейти к выбору
Приводы в жилых зонах Медицинские и лабораторные объекты Объекты с точной измерительной техникой Сертификация машин по ЭМС Системы связи и телеметрии

Товары раздела

21 товар

  • DL-1600EBK5
    Под заказ

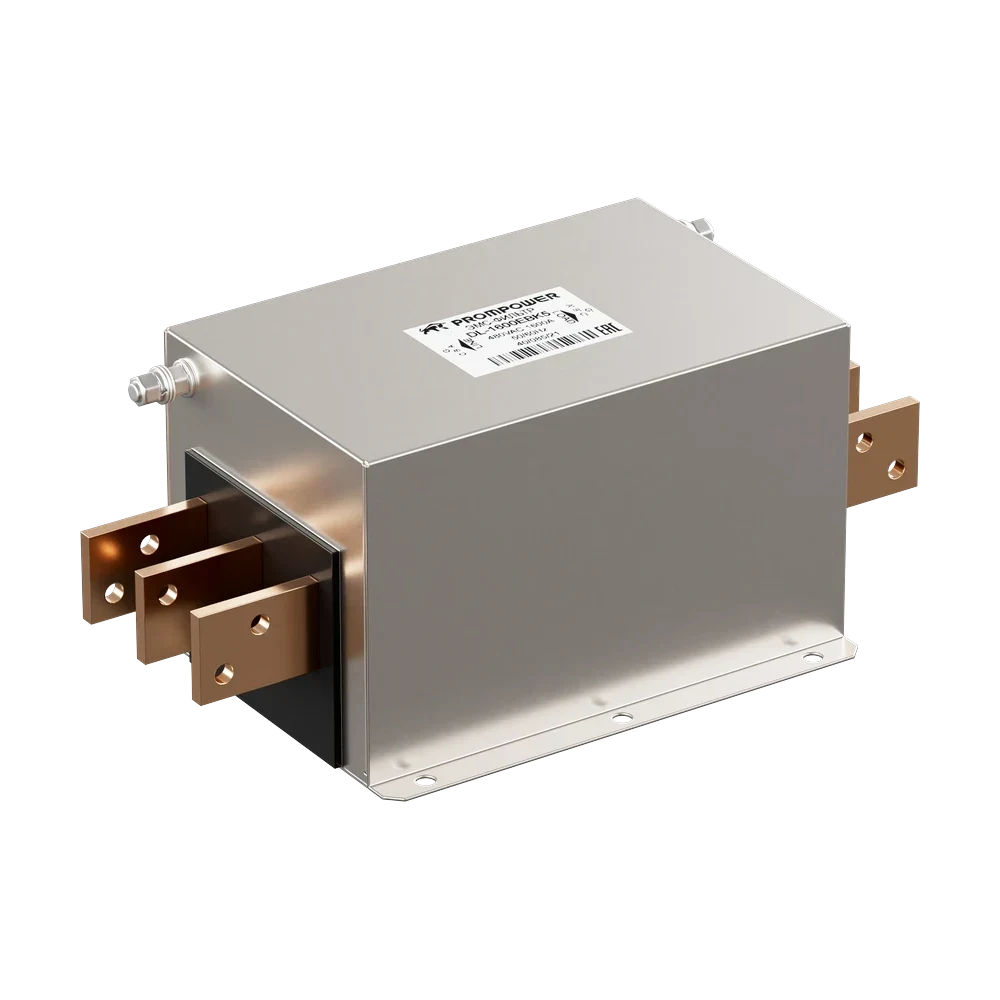

    DL-1600EBK5

    ЭМС-фильтр PROMPOWER DL-1600EBK5, 400 B, 1600 А, категория C2

    • Ширина (мм): 280
    • Высота (мм): 220
    • Глубина (мм): 536

    703 697 ₽

    Под заказ

  • DL-200EBK5
    Под заказ

    DL-200EBK5

    ЭМС-фильтр PROMPOWER DL-200EBK5, 400 B, 200 А, категория C2

    • Ширина (мм): 185
    • Высота (мм): 90
    • Глубина (мм): 384

    131 943 ₽

    Под заказ

  • DL-250EBK5
    Под заказ

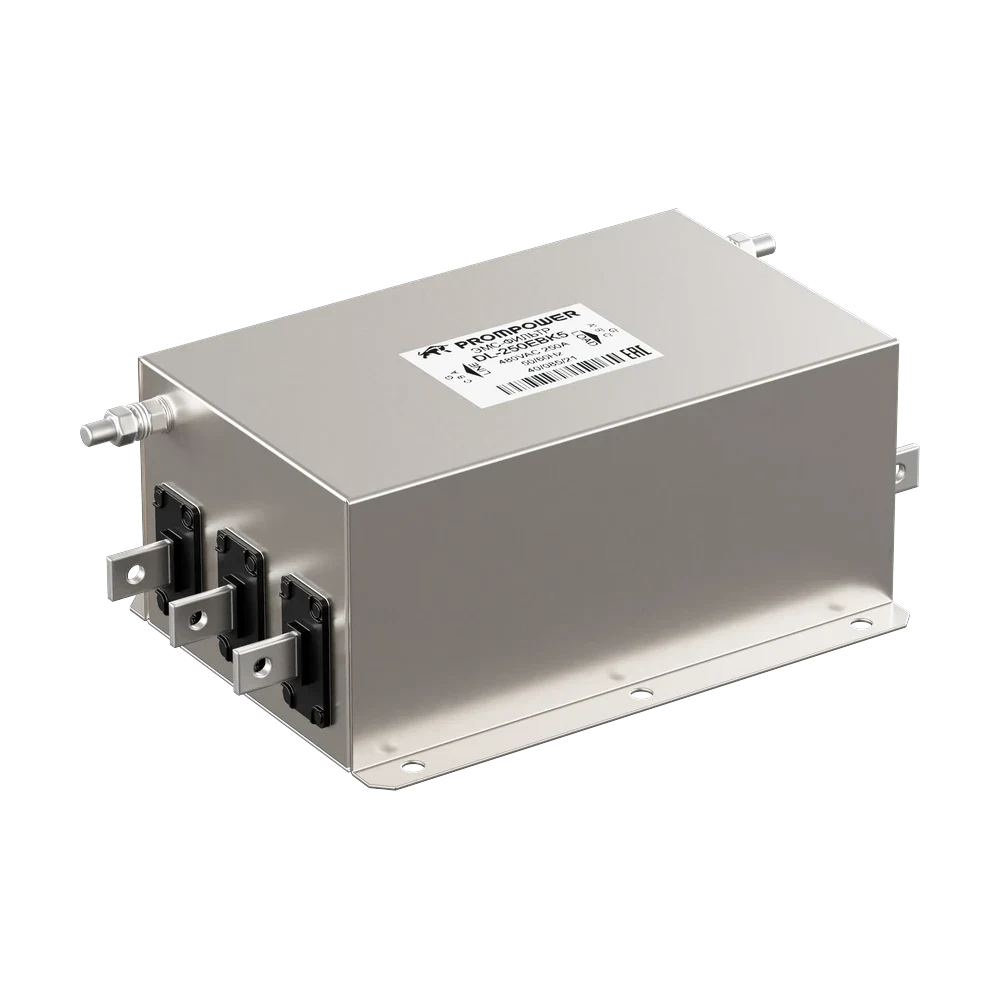

    DL-250EBK5

    ЭМС-фильтр PROMPOWER DL-250EBK5, 400 B, 250 А, категория C2

    • Ширина (мм): 210
    • Высота (мм): 160
    • Глубина (мм): 440

    192 417 ₽

    Под заказ

  • DL-300EBK3
    Под заказ

    DL-300EBK3

    ЭМС-фильтр PROMPOWER DL-300EBK3, 400 B, 300 А, категория C2

    • Ширина (мм): 262
    • Высота (мм): 160
    • Глубина (мм): 440

    192 417 ₽

    Под заказ

  • DL-35EBK5
    Под заказ

    DL-35EBK5

    ЭМС-фильтр PROMPOWER DL-35EBK5, 400 В, 35 А, категория C2

    • Ширина (мм): 100
    • Высота (мм): 90
    • Глубина (мм): 280

    23 090 ₽

    Под заказ

  • DL-400EBK3
    Под заказ

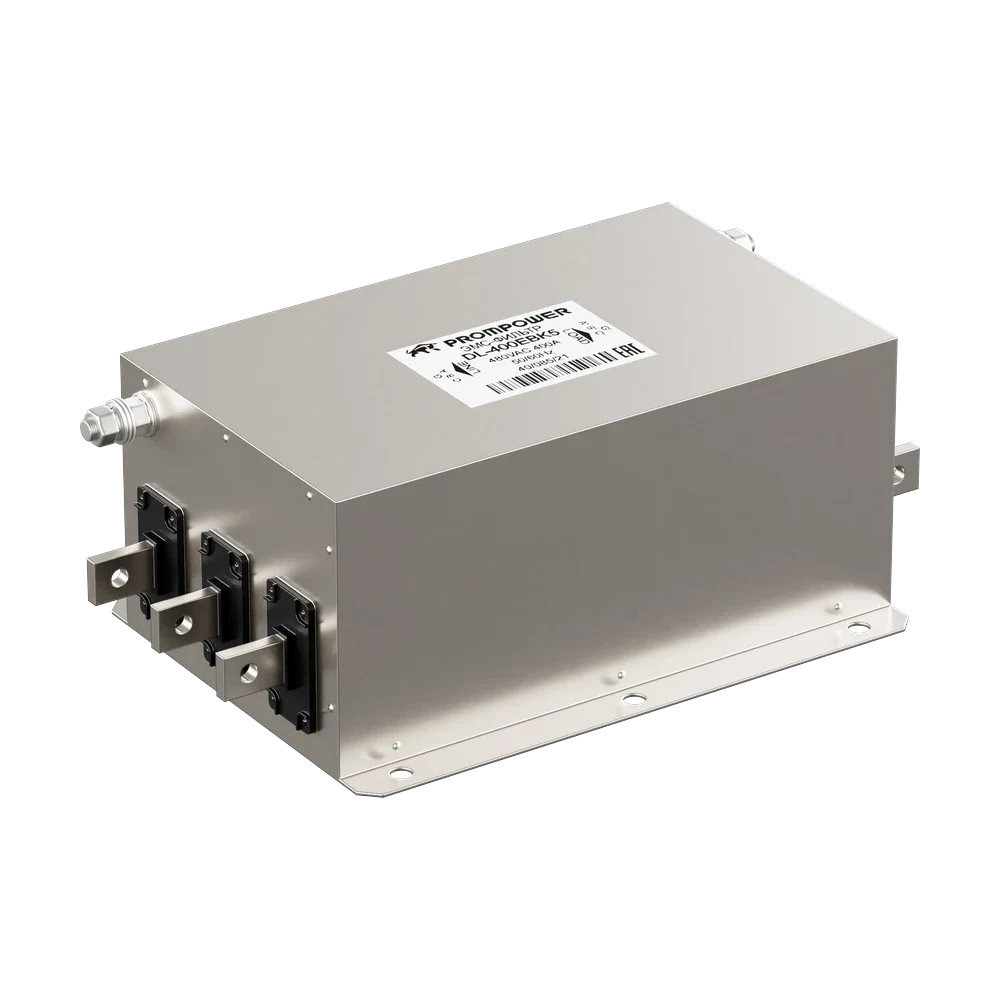

    DL-400EBK3

    ЭМС-фильтр PROMPOWER DL-400EBK3, 400 B, 400 А, категория C2

    • Ширина (мм): 262
    • Высота (мм): 160
    • Глубина (мм): 440

    203 412 ₽

    Под заказ

  • DL-600EBK3
    Под заказ

    DL-600EBK3

    ЭМС-фильтр PROMPOWER DL-600EBK3, 400 B, 600 А, категория C2

    • Ширина (мм): 262
    • Высота (мм): 160
    • Глубина (мм): 440

    230 901 ₽

    Под заказ

  • DL-700EBK3
    Под заказ

    DL-700EBK3

    ЭМС-фильтр PROMPOWER DL-700EBK3, 400 B, 700 А, категория C2

    • Ширина (мм): 262
    • Высота (мм): 160
    • Глубина (мм): 440

    346 351 ₽

    Под заказ

  • DL-800EBK3
    Под заказ

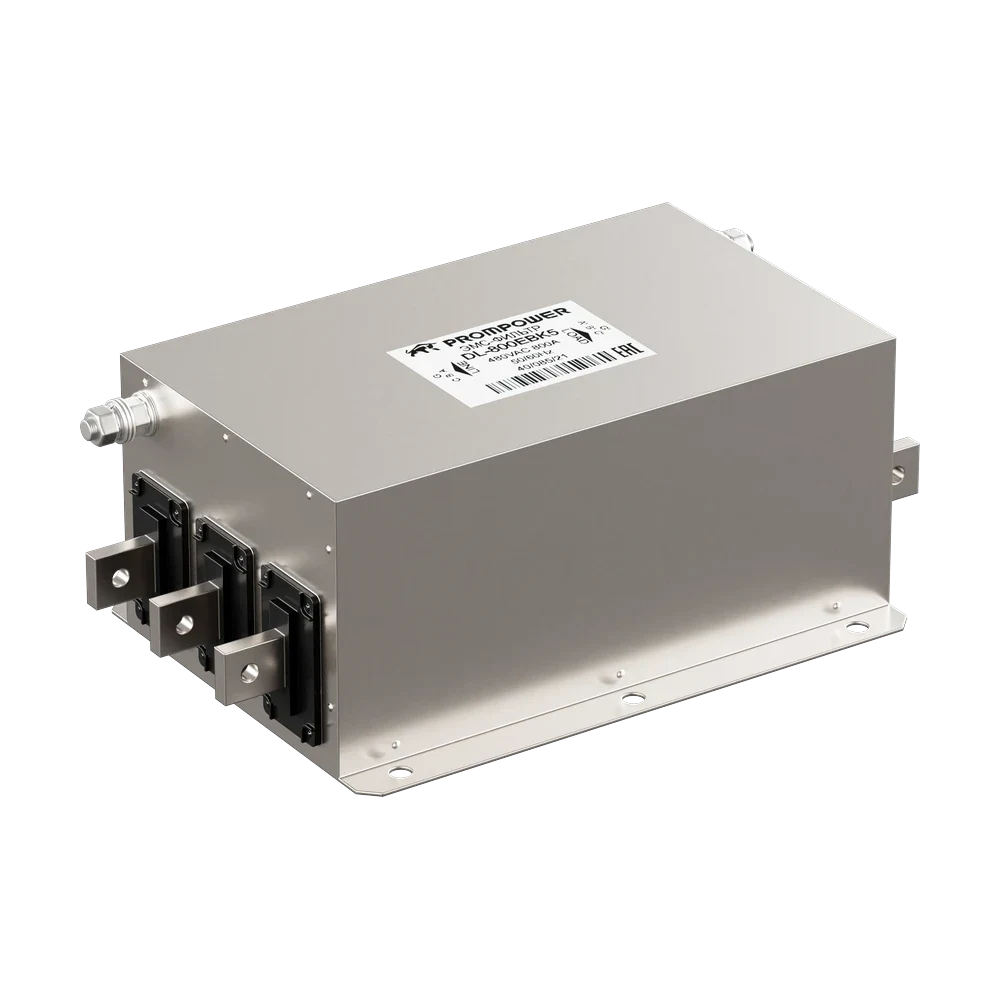

    DL-800EBK3

    ЭМС-фильтр PROMPOWER DL-800EBK3, 400 B, 800 А, категория C2

    • Ширина (мм): 262
    • Высота (мм): 160
    • Глубина (мм): 440

    357 346 ₽

    Под заказ

Хиты раздела

В наличии DL-16EBK5

DL-16EBK5

ЭМС фильтры

  • Ширина (мм): 86
  • Высота (мм): 58
  • Глубина (мм): 202

Остаток на складе: 5 шт.

12 930 ₽

В наличии DL-65EBK5

DL-65EBK5

ЭМС фильтры

  • Ширина (мм): 100
  • Высота (мм): 90
  • Глубина (мм): 280

Остаток на складе: 5 шт.

24 410 ₽

В наличии DL-80EBK5

DL-80EBK5

ЭМС фильтры

  • Ширина (мм): 185
  • Высота (мм): 90
  • Глубина (мм): 384

Остаток на складе: 5 шт.

46 207 ₽

В наличии DL-50EBK5

DL-50EBK5

ЭМС фильтры

  • Ширина (мм): 100
  • Высота (мм): 90
  • Глубина (мм): 280

Остаток на складе: 3 шт.

23 662 ₽

В наличии DL-25EBK5

DL-25EBK5

ЭМС фильтры

  • Ширина (мм): 100
  • Высота (мм): 90
  • Глубина (мм): 280

Остаток на складе: 16 шт.

18 428 ₽

В наличии DL-10EBK5

DL-10EBK5

ЭМС фильтры

  • Ширина (мм): 86
  • Высота (мм): 58
  • Глубина (мм): 204

Остаток на складе: 2 шт.

11 831 ₽

В наличии DL-5EBK5

DL-5EBK5

ЭМС фильтры

  • Ширина (мм): 86
  • Высота (мм): 58
  • Глубина (мм): 204

Остаток на складе: 13 шт.

11 259 ₽

В наличии DL-30TH1

DL-30TH1

ЭМС фильтры

  • Ширина (мм): 86
  • Высота (мм): 58
  • Глубина (мм): 202

Остаток на складе: 10 шт.

19 791 ₽

В наличии DL-20TH1

DL-20TH1

ЭМС фильтры

  • Ширина (мм): 86
  • Высота (мм): 58
  • Глубина (мм): 202

Остаток на складе: 19 шт.

18 692 ₽

В наличии DL-100EBK5

DL-100EBK5

ЭМС фильтры

  • Ширина (мм): 185
  • Высота (мм): 90
  • Глубина (мм): 384

Остаток на складе: 5 шт.

57 747 ₽

Функциональные возможности

  • Соответствие нормам ЭМС

    Помогают пройти испытания и не мешать работе соседнего оборудования.

  • Чистая сеть

    Снижение высокочастотных помех защищает датчики, связь и измерительные приборы.

  • Категории C1–C3

    Исполнения под жилые и промышленные зоны с разными требованиями к уровню помех.

  • Однофазные и трёхфазные

    Исполнения на 230 и 400 В под весь диапазон токов приводов серии PD.

  • Монтаж рядом с приводом

    Компактный корпус ставится вплотную к преобразователю — короткая связь работает лучше.

  • Клеммы под сечение

    Силовые клеммы рассчитаны на кабель нужного сечения без переходных наконечников.

Как выбрать

Подберите эмс-фильтр по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Ток и напряжение Подбирайте по номинальному току привода и напряжению сети 230 или 400 В.
  2. 2 Категория фильтра C1 и C2 — для чувствительного окружения, C3 — для цеховых условий.
  3. 3 Монтаж Фильтр ставится максимально близко к приводу, экран кабеля заземляется с двух сторон.
  4. 4 Заземление Качество контакта корпуса с монтажной панелью определяет реальную эффективность фильтра.

Технические характеристики

  • Диапазон мощности ПЧ от 0,75 до 800 кВт
  • Номинальный ток от 5 А до 1600 А
  • Для напряжения питания 230 В и 400 В
  • Категория фильтров: C2

Частые вопросы по разделу

Вся база знаний

  • Какие аксессуары назначены приводу 55 кВт 400 В?

    Для привода 55 кВт таблица подбора PD310 указывает входной ток 118 А и выходной 112 А. На этой мощности оба сетевых дросселя — и в исполнении 2 %, и в исполнении 4 % — имеют одинаковый номинальный ток 150 А, различаясь только индуктивностью и габаритами.

    Проверено экспертом

  • Какой сетевой дроссель ставить на преобразователь 22 кВт 400 В?

    Для привода 22 кВт на 400 В руководство PD310 даёт два варианта: сетевой дроссель на 60 А с индуктивностью 0,28 мГн в исполнении 2 % и дроссель на 60 А с индуктивностью 0,48 мГн в исполнении 4 %. Номинальный входной ток преобразователя этой мощности — 59 А.

    Проверено экспертом

  • Почему у мощных приводов в таблице подбора стоят прочерки?

    Прочерк в таблице подбора означает, что для этой мощности позиции в стандартном ряду нет вовсе, а не то, что устройство «не требуется». Начиная с 400 кВт в таблице PD310 пустует колонка синус-фильтра, а с 560 кВт остаётся заполненной только колонка сетевого дросселя в исполнении 2 %.

    Проверено экспертом

  • Что делать, если резистор по таблице ПЧ не подходит блоку?

    Такое расхождение возникает потому, что таблицы подбора резисторов в руководствах составлены для встроенного тормозного транзистора. У внешнего блока свой предел по сопротивлению, и он не обязан совпадать с пределом преобразователя. Разберём на конкретных парах: Привод 55 кВт.

    Проверено экспертом

  • Нужны ли зазоры вокруг дросселей и фильтров, как у преобразователя?

    Да, дросселям и фильтрам, как и самому преобразователю, нужно свободное пространство для конвекции — они рассеивают тепло под нагрузкой, и плотная установка вплотную к соседним аппаратам или к стенке шкафа снижает эффективный теплоотвод и сокращает срок службы обмоток и изоляции.

    Проверено экспертом

О категории: ЭМС-фильтры

Частотный преобразователь — источник высокочастотных помех: импульсы силовых ключей уходят в сеть и по кабелю двигателя. Это мешает датчикам, полевым шинам и измерительной технике, а на объектах с требованиями по ЭМС просто не проходит испытания.

Сетевой ЭМС-фильтр ставится между сетью и приводом и подавляет кондуктивные помехи. Категория C1, C2 или C3 определяет допустимый уровень: чем чувствительнее окружение, тем строже категория.

ЭМС-фильтры PROMPOWER предназначены для подавления высокочастотных электромагнитных помех, создаваемых частотными преобразователями. Они обеспечивают соответствие стандартам электромагнитной совместимости и защищают подключенное оборудование от негативного воздействия колебаний в сети.

Как получить от фильтра реальный эффект:

  • Ставьте фильтр вплотную к приводу — длинная связь сводит эффект на нет.
  • Обеспечьте металлический контакт корпуса фильтра с монтажной панелью.
  • Используйте экранированный кабель до двигателя и заземляйте экран с двух сторон.
  • Разносите силовые и сигнальные трассы в разные каналы.
  • Подбирайте категорию по требованиям объекта, а не «с запасом».

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
