Электромагнитные реле

Технические характеристики и спектр решений

Электромеханические, механические или электромагнитные реле PROMPOWER — классические компоненты автоматики, выполняющие функции переключателей в цепях управления и силовых схем.

Перейти к выбору

Модельный ряд

Миниатюрные реле Миниатюрные реле 8 товаров Реле общего назначения Реле общего назначения 8 товаров Тонкие реле Тонкие реле 6 товаров Колодки для реле Колодки для реле 10 товаров Аксессуары для реле Аксессуары для реле 6 товаров
Цепи управления шкафов Развязка выходов ПЛК Сигнализация и блокировки Управление освещением Схемы АВР Системы вентиляции

Товары раздела

38 товаров

  • PMY2N AC24
    В наличии

    PMY2N AC24

    Электромеханическое реле PMY2N AC24. Двухполюсное. Номинальный ток 10А, управление 24VAC

    • Тип колодки: PPYF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    787 ₽

    Остаток на складе: 830 шт.

  • PG2RV-SR500 DC12
    В наличии

    PG2RV-SR500 DC12

    Ультратонкое реле PG2RV-SR500 DC12, пружинные клеммы, номинальный ток 6А, управление 12VDC

    • Тип контакта: SPDT
    • Тип клемм: Пружинные
    • Количество полюсов: 1

    842 ₽

    Остаток на складе: 618 шт.

  • LM-DI
    В наличии

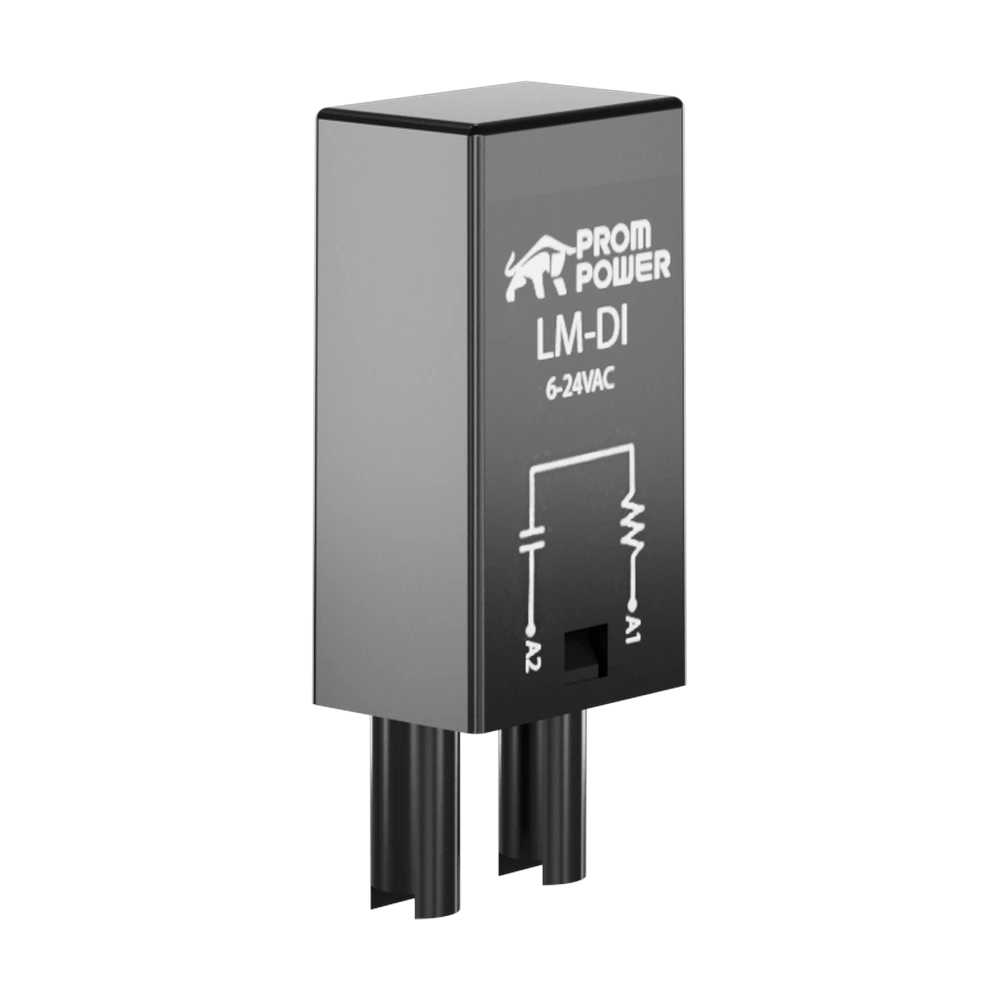

    LM-DI

    Модуль защиты для реле RC-цепь LM-DI; напряжение 6-24В AC

    • Ширина (мм): 12.5
    • Высота (мм): 23.5
    • Тип реле: PMY, PG2R

    148 ₽

    Остаток на складе: 457 шт.

  • PMY4N AC24
    В наличии

    PMY4N AC24

    Электромеханическое реле PMY4N AC24, четырехполюсное, номинальный ток 5А, управление 24VAC

    • Тип колодки: PPYF-14
    • Тип контакта: 4PDT
    • Количество полюсов: 4

    798 ₽

    Остаток на складе: 372 шт.

  • PMY2N DC12
    В наличии

    PMY2N DC12

    Электромеханическое реле PMY2N DC12, двухполюсное, номинальный ток 6,6А, управление 12VDC

    • Тип колодки: PPYF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    764 ₽

    Остаток на складе: 369 шт.

  • PG2R2-S AC24
    В наличии

    PG2R2-S AC24

    Электромеханическое реле PG2R2-S AC24, двухполюсное, номинальный ток 7А, управление 24VAC

    • Тип колодки: PP2RF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    626 ₽

    Остаток на складе: 354 шт.

  • PG2R2-S DC24
    В наличии

    PG2R2-S DC24

    Электромеханическое реле PG2R2-S DC24, двухполюсное, номинальный ток 7А, управление 24VDC

    • Тип колодки: PP2RF-08
    • Тип контакта: DPDT
    • Количество полюсов: 2

    478 ₽

    Остаток на складе: 331 шт.

  • PG2R1-S AC24
    В наличии

    PG2R1-S AC24

    Электромеханическое реле PG2R1-S AC24, однополюсное, номинальный ток 12А, управление 24VAC

    • Тип колодки: PP2RF-05
    • Тип контакта: SPDT
    • Количество полюсов: 1

    637 ₽

    Остаток на складе: 328 шт.

  • PG2RV-SR700 DC24
    В наличии

    PG2RV-SR700 DC24

    Ультратонкое реле PG2RV-SR700 DC24, винтовые клеммы, номинальный ток 6А, управление 24VDC

    • Тип контакта: SPDT
    • Тип клемм: Винтовые
    • Количество полюсов: 1

    785 ₽

    Остаток на складе: 320 шт.

  • PG2RV-SR700 DC12
    В наличии

    PG2RV-SR700 DC12

    Ультратонкое реле PG2RV-SR700 DC12, винтовые клеммы, номинальный ток 6А, управление 12VDC

    • Тип контакта: SPDT
    • Тип клемм: Винтовые
    • Количество полюсов: 1

    786 ₽

    Остаток на складе: 305 шт.

  • PPYF-14-ESS-B
    В наличии

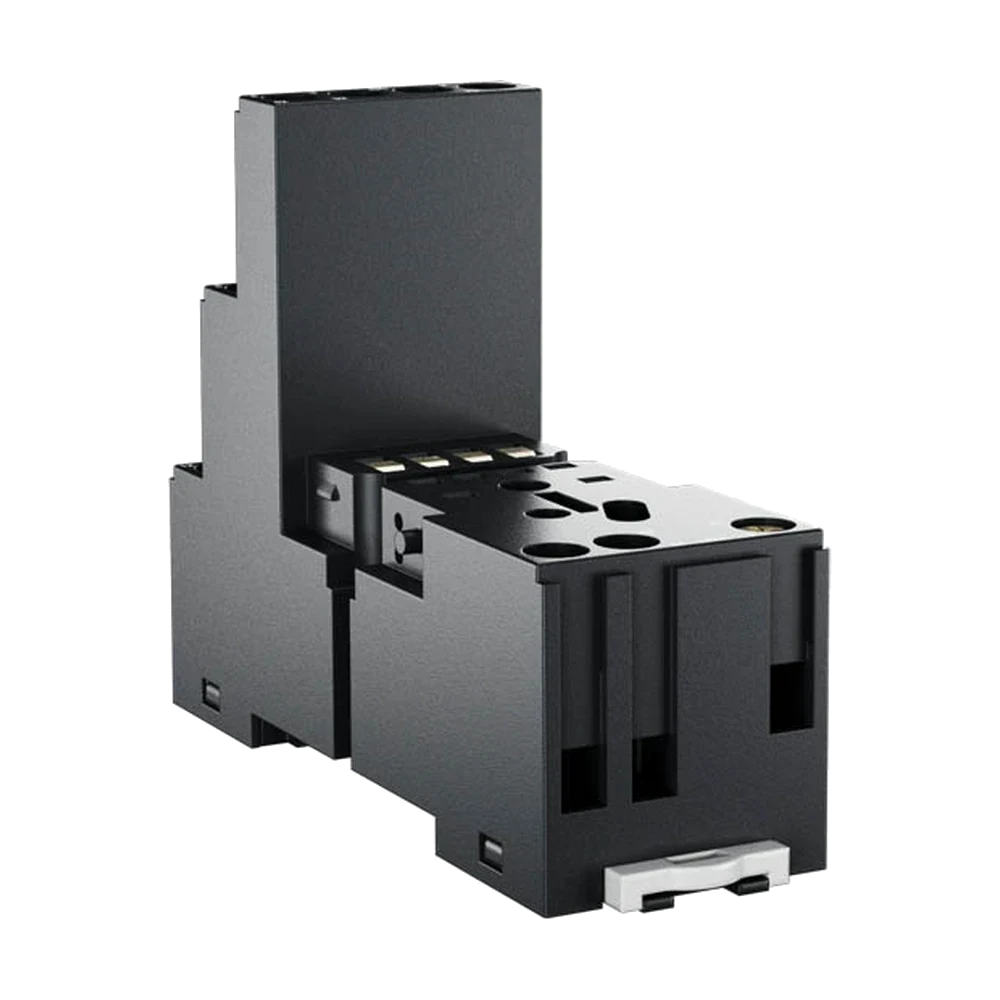

    PPYF-14-ESS-B

    Колодка PROMPOWER PPYF-14-ESS-B для реле серии PMY4, винтовые клеммы

    • Тип колодки: PPYF-14
    • Ширина (мм): 27.2
    • Высота (мм): 75.42

    547 ₽

    Остаток на складе: 239 шт.

  • PG2R1-S DC12
    В наличии

    PG2R1-S DC12

    Электромеханическое реле PG2R1-S DC12, однополюсное, номинальный ток 12А, управление 12VDC

    • Тип колодки: PP2RF-05
    • Тип контакта: SPDT
    • Количество полюсов: 1

    478 ₽

    Остаток на складе: 170 шт.

Хиты раздела

В наличии PG2R2-S AC24

PG2R2-S AC24

Реле общего назначения

  • Тип колодки: PP2RF-08
  • Тип контакта: DPDT
  • Количество полюсов: 2

Остаток на складе: 354 шт.

626 ₽

В наличии PPYF-08-ESS-B

PPYF-08-ESS-B

Колодки для реле

  • Тип колодки: PPYF-08
  • Ширина (мм): 27.2
  • Высота (мм): 75.42

Остаток на складе: 1898 шт.

454 ₽

В наличии PPYF-14-ESN-B

PPYF-14-ESN-B

Колодки для реле

  • Тип колодки: PPYF-14
  • Ширина (мм): 27.2
  • Высота (мм): 75.2

Остаток на складе: 3839 шт.

490 ₽

В наличии PMY2N AC230

PMY2N AC230

Миниатюрные силовые реле

  • Тип колодки: PPYF-08
  • Тип контакта: DPDT
  • Количество полюсов: 2

Остаток на складе: 1710 шт.

754 ₽

В наличии PG2RV-SR700 DC24

PG2RV-SR700 DC24

Реле тонкие

  • Тип контакта: SPDT
  • Тип клемм: Винтовые
  • Количество полюсов: 1

Остаток на складе: 320 шт.

785 ₽

В наличии PPYF-14-SL

PPYF-14-SL

Колодки для реле

  • Тип колодки: PPYF-14
  • Ширина (мм): 31.2
  • Высота (мм): 95.4

Остаток на складе: 1125 шт.

899 ₽

В наличии PG2RV-SR500 AC230

PG2RV-SR500 AC230

Реле тонкие

  • Тип контакта: SPDT
  • Тип клемм: Пружинные
  • Количество полюсов: 1

Остаток на складе: 9187 шт.

1 001 ₽

В наличии PG2R1-S AC24

PG2R1-S AC24

Реле общего назначения

  • Тип колодки: PP2RF-05
  • Тип контакта: SPDT
  • Количество полюсов: 1

Остаток на складе: 328 шт.

637 ₽

В наличии RV-JRED

RV-JRED

Аксессуары для реле

  • Тип реле: PG2RV

Остаток на складе: 6937 шт.

558 ₽

В наличии PP2RF-05-S

PP2RF-05-S

Колодки для реле

  • Тип колодки: PP2RF-05
  • Ширина (мм): 16
  • Высота (мм): 77

Остаток на складе: 3645 шт.

409 ₽

Функциональные возможности

  • Гальваническая развязка

    Реле отделяет слаботочные выходы контроллера от силовых цепей и защищает их.

  • Колодки и аксессуары

    Розетки, фиксаторы и модули индикации подбираются в комплект к реле.

  • Ресурс переключений

    Механический ресурс миллионов циклов при соблюдении номиналов нагрузки.

  • Тонкие корпуса

    Узкие интерфейсные реле экономят место в ряду при большом числе выходов ПЛК.

  • Индикация состояния

    Светодиод на корпусе показывает наличие питания катушки — наладка идёт быстрее.

  • Замена без инструмента

    Реле вынимается из колодки: замена занимает секунды и не требует перемонтажа проводов.

  • Универсальность коммутации, работа с цепями постоянного (DC) и переменного тока (АС) различной мощности
  • Разнообразие контактных групп и конфигураций контактов: замыкающие, размыкающие, переключающие
  • Наличие встроенной защиты от перенапряжений с помощью диодов и фильтров
  • Визуализация состояния благодаря светодиодному индикатору
  • Прозрачный пылезащитный корпус с контролем положения контактов
  • Гибкость подключения с помощью колодок с пружинными и винтовыми клеммами со способом крепления на DIN-рейку

Где применяется

  • Управление силовыми цепями станков и оборудования
  • Коммутация цепей освещения и нагревательных приборов
  • Системы автоматики зданий и вентиляции
  • Защитные цепи управления двигателями
  • Низкая цена по сравнению с полупроводниковыми ключами
  • Простота подключения и замены
  • Высокая надежность и долгий срок службы
  • Устойчивость к скачкам напряжения и помехам
  • Большое количество модификаций для разных задач
  • Колодки с винтовыми и пружинными клеммами

Как выбрать

Подберите электромагнитное реле по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Ток и тип нагрузки Индуктивная нагрузка требует запаса по току и защиты контактов.
  2. 2 Число групп контактов Одна группа — простое переключение, четыре — сложная логика в шкафу.
  3. 3 Напряжение катушки Согласуйте с выходами ПЛК: чаще всего 24 В постоянного тока.
  4. 4 Колодка и монтаж Подберите розетку под тип реле и способ крепления на DIN-рейку.

Технические характеристики

  • Напряжение питания катушки: от 12В до 230 В, постоянного и переменного тока
  • Коммутируемая мощность: до 12А при 250 В AC
  • Сопротивление изоляции: не менее 1000 MΩ (500VDC)
  • Рабочая температура: от -40°C до +55 °C
  • Количество контактных групп: от 1 до 4 переключающих контактов

Частые вопросы по разделу

Вся база знаний

  • Почему у реле PMY не указана коммутируемая мощность в ВА?

    Строка «максимальная коммутируемая мощность» есть в паспортах реле общего назначения и тонких реле, а у миниатюрных силовых PMY её нет: серия нормирована только током и напряжением контактов — 10 A у двухконтактного PMY2N и 5 A у четырёхконтактного PMY4N при 250 В переменного и 30 В постоянного…

    Проверено экспертом

  • Какие напряжения катушек есть у реле PROMPOWER?

    В спецификации перечислены три номинала для всех серий: 12 В и 24 В постоянного тока и 220 В переменного тока (в обозначении индекс AC230). В каталоге к ним добавлено исполнение на 24 В переменного тока для реле PMY и PG2R-S: в спецификации такой строки нет, но исполнение существует — подтверждено…

    Проверено экспертом

  • Как провести входной контроль партии реле?

    Программы входного контроля в спецификации нет, но по паспортным величинам собирается практичный набор проверок. Он занимает несколько минут на выборку и снимает большую часть проблем, которые иначе всплывают на пусконаладке. Что проверять: Маркировку и комплектность.

    Проверено экспертом

  • Сколько тепла выделяет ряд реле в шкафу управления?

    Тепло от реле складывается из двух частей: постоянного нагрева катушки и нагрева контактов рабочим током. Обе величины есть в спецификации, поэтому тепловой баланс шкафа считается точно, без оценок «на глаз».

    Проверено экспертом

  • Как хранить реле и колодки до монтажа?

    Отдельных условий хранения спецификация не задаёт — в ней нормированы только рабочие условия. Единственное, что сказано о хранении прямо: реле серии PMY поставляются в упаковке с защитой от пыли, и это указано как свойство поставки, а не как рекомендация.

    Проверено экспертом

О категории: Электромагнитные реле

Электромагнитное реле — простейший и самый надёжный способ развязать цепи: слабый сигнал управляет катушкой, а контакты коммутируют нагрузку. В шкафу автоматики реле почти всегда стоит между выходом контроллера и силовым аппаратом, защищая дорогой модуль от перегрузки и наводок.

В разделе промежуточные, тонкие интерфейсные и силовые реле с колодками и аксессуарами. Все типоразмеры совместимы с розетками одной линейки.

Электромеханические, механические или электромагнитные реле PROMPOWER — классические компоненты автоматики, выполняющие функции переключателей в цепях управления и силовых схем. Основной принцип работы основан на воздействии магнитного поля обмотки на подвижные контакты через сердечник. Благодаря простой и надежной конструкции, они обеспечивают гальваническую развязку между цепью управления и коммутируемой нагрузки.

Зачем ставить реле между ПЛК и нагрузкой:

  • Выход контроллера не рассчитан на ток катушки контактора или клапана.
  • Реле легко заменить, а сгоревший модуль ввода-вывода — нет.
  • Гальваническая развязка защищает логику от наводок силовой части.
  • Индикация на корпусе показывает состояние цепи при наладке.
  • Одна группа контактов может дублировать сигнал в несколько мест схемы.

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.

Под брендом PROMPOWER предлагаем широкий ассортимент электромагнитных реле с разными характеристиками. Для того чтобы купить или получить консультацию, оставьте заявку на сайте или позвоните по телефону. Доставка осуществляется по всей России со склада в Москве. Гарантия — 1 год.
