Кабели и разъемы для сервосистем

Технические характеристики и спектр решений

Силовые кабели, кабели обратной связи и разъёмы для сервокомплектов.

Перейти к выбору
Сборка сервоосей Модернизация машин Замена повреждённых линий Подвижные порталы Роботизированные ячейки

Товары раздела

11 товаров

  • JAM-C10T-L4(PS)
    В наличии

    JAM-C10T-L4(PS)

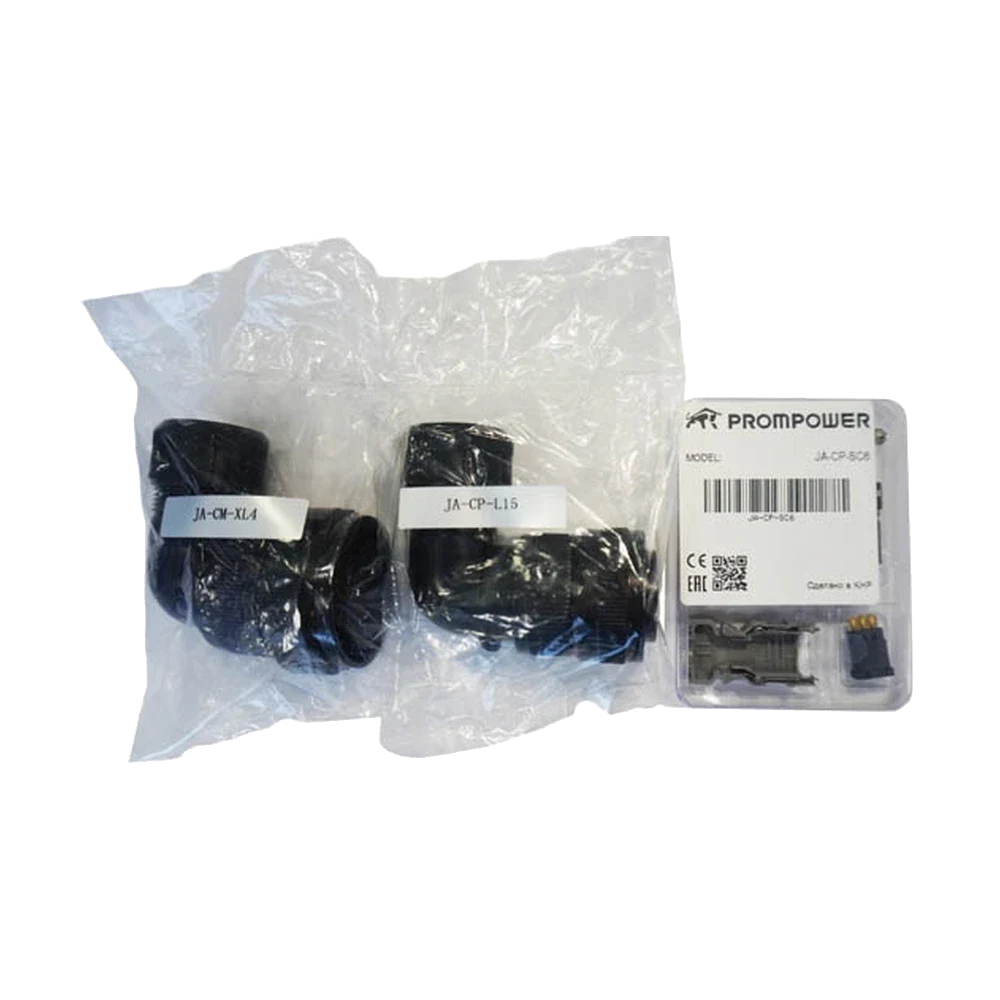

    JAM-C10T-L4(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель без тормоза) и кабеля энкодера.

    1 613 ₽

    Остаток на складе: 32 шт.

  • JAM-C10T-L6T(PS)
    В наличии

    JAM-C10T-L6T(PS)

    JAM-C10T-L6T(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель с тормозом) и кабеля энкодера

    2 007 ₽

    Остаток на складе: 16 шт.

  • JAM-C10T-L7(PS)
    В наличии

    JAM-C10T-L7(PS)

    JAM-C10T-L7(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель с тормозом) и кабеля энкодера

    1 613 ₽

    Остаток на складе: 15 шт.

  • JAM-C10-L7(PS)
    В наличии

    JAM-C10-L7(PS)

    JAM-C10-L7(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель с тормозом ) и кабеля энкодера.

    1 613 ₽

    Остаток на складе: 15 шт.

  • JAM-L15-XL4(PS)
    В наличии

    JAM-L15-XL4(PS)

    JAM-L15-XL4(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель без тормоза) и кабеля энкодера.

    1 828 ₽

    Остаток на складе: 15 шт.

  • JAM-L15-D4(PS)
    В наличии

    JAM-L15-D4(PS)

    JAM-L15-D4(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель без/с тормозом) и кабеля энкодера

    896 ₽

    Остаток на складе: 10 шт.

  • JAM-L15-XL6(PS)
    В наличии

    JAM-L15-XL6(PS)

    JAM-L15-XL6(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель с тормозом) и кабеля энкодера.

    2 007 ₽

    Остаток на складе: 10 шт.

  • JAM-E7-E6(PS)
    В наличии

    JAM-E7-E6(PS)

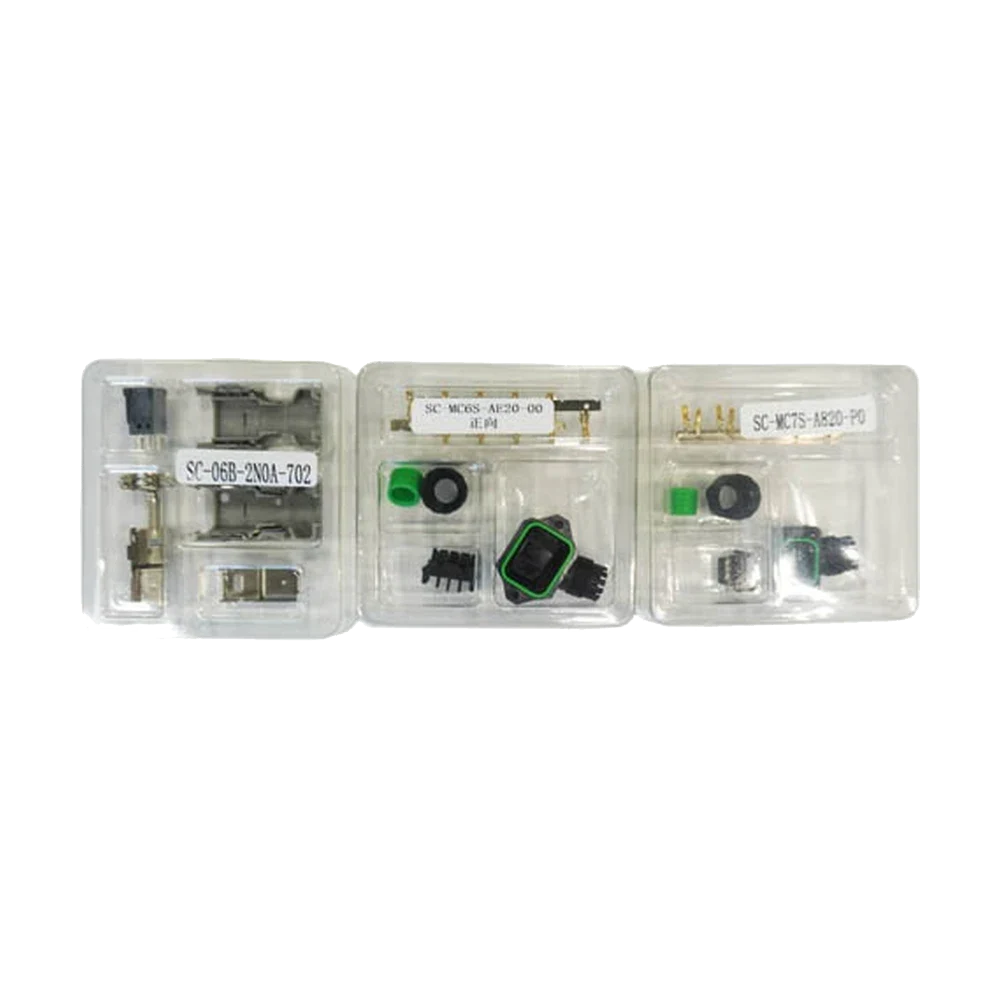

    JAM-E7-E6(PS) Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель без/с тормозом) и кабеля энкодера.

    896 ₽

    Остаток на складе: 9 шт.

  • JAM-C10T-L4T
    В наличии

    JAM-C10T-L4T

    JAM-C10T-L4T Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель без тормоза) и кабеля энкодера.

    1 935 ₽

    Остаток на складе: 6 шт.

  • JAM-E7-XE6
    В наличии

    JAM-E7-XE6

    JAM-E7-XE6 Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель без/с тормозом) и кабеля энкодера.

    896 ₽

    Остаток на складе: 1 шт.

  • JAM-C10-L4
    Под заказ

    JAM-C10-L4

    JAM-C10-L4 Комплект разъёмов для самостоятельного изготовления силового кабеля (серводвигатель без тормоза) и кабеля энкодера.

    1 613 ₽

    Под заказ

Хиты раздела

В наличии JAM-E7-XE6

JAM-E7-XE6

Кабели и разъемы для сервосистем

Остаток на складе: 1 шт.

896 ₽

Функциональные возможности

  • Готовые сборки

    Кабели с разъёмами под конкретные серии двигателей и усилителей — без распайки.

  • Экранирование

    Правильный экран защищает сигнал энкодера от помех силовой части.

  • Длины под задачу

    Типовые длины от коротких перемычек в шкафу до кабеля на подвижную ось.

  • Жилы под тормоз

    Силовые кабели для двигателей с электромагнитным тормозом идут с дополнительными жилами.

  • Ресурс на изгиб

    Исполнения для кабель-каналов выдерживают миллионы циклов перемещения.

  • Разъёмы и комплектующие

    Ответные части, хвостовики и клеммы для сборки нестандартной длины.

Как выбрать

Подберите кабели и разъемы для сервосистем по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Серия оборудования Кабель подбирается по паре «двигатель — усилитель», разъёмы у серий различаются.
  2. 2 Наличие тормоза Двигателю с тормозом нужен силовой кабель с дополнительными жилами.
  3. 3 Подвижность трассы Для кабель-каналов и гибких цепей берите исполнение с повышенным ресурсом на изгиб.
  4. 4 Длина линии Учитывайте падение напряжения и требования производителя к максимальной длине.

Технические характеристики

  • Силовые кабели и кабели обратной связи для серводвигателей PROMPOWER
  • Исполнения для двигателей с электромагнитным тормозом и без него
  • Экранированная конструкция для защиты сигнала энкодера от помех
  • Типовые длины под монтаж в шкафу и прокладку по машине
  • Разъёмы и ответные части для сборки нестандартных длин

Частые вопросы по разделу

Вся база знаний

  • Какие режимы работы поддерживает сервопривод PSD5C1?

    Привод поддерживает семь режимов, и текущий задаётся объектом 6060h «режимы работы». Проверить, что именно поддерживает конкретный экземпляр, можно чтением объекта 6502h — там каждый бит отвечает за свой режим.

    Проверено экспертом

  • Как переключать режимы управления сервопривода на ходу?

    Переключение делает входной сигнал /C-SEL, назначаемый параметром P5-30. Пока сигнал недействителен, привод работает по режиму из P0-01, при действительном сигнале — по режиму из P0-02. Переключение возможно при включённом приводе, в состоянии run.

    Проверено экспертом

  • Как сбросить аварию на сервоприводе PSD5 и вернуть заводские уставки?

    Сброс тревоги — вспомогательная функция F0-00: чтобы снять аварию, задайте F0-00 = 1. Сначала устраняют причину, потом сбрасывают: привод не хранит «прощённых» аварий, и при сохранившейся причине код появится снова.

    Проверено экспертом

  • Почему тревога сервопривода появляется только на быстрых циклах?

    Тревога, которой нет на наладочной скорости и которая появляется при выходе на рабочий такт, почти всегда связана с энергией торможения или с накопленным теплом. Смотреть надо на конкретный код. E-030 — перенапряжение на шине. При частых торможениях энергия не успевает рассеиваться.

    Проверено экспертом

  • Подойдут ли кабели и разъёмы от импортной сервосистемы?

    Нет. Кабельные сборки заказываются вместе с сервосистемой: разъёмы, распиновка и конструкция энкодерной линии у разных производителей не совпадают, а переделка старого кабеля — самый дешёвый способ испортить новый привод. Почему так категорично: Энкодерная линия.

    Проверено экспертом

О категории: Кабели и разъемы для сервосистем

Сервосистема чувствительна к качеству соединений: сигнал энкодера идёт рядом с силовой линией, а разъёмы работают в условиях вибрации и постоянного движения. Самодельный кабель здесь чаще всего становится причиной плавающих ошибок, которые ищут неделями.

В разделе готовые сборки под конкретные серии двигателей и усилителей: правильный экран, распиновка и длина. Отдельно — разъёмы и комплектующие для нестандартных случаев.

Что важно при выборе кабеля:

  • Соответствие разъёмов паре «двигатель — усилитель» выбранной серии.
  • Дополнительные жилы, если двигатель с электромагнитным тормозом.
  • Экран и его заземление — основа стабильной обратной связи.
  • Ресурс на изгиб для трасс в кабель-каналах и гибких цепях.
  • Запас длины на сервисную петлю и перекладку трассы.

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
