Дроссели и синус-фильтры

Технические характеристики и спектр решений

Дроссели и синус-фильтры являются важным дополнительным оборудованием для частотно-регулируемого электропривода. Они защищают как сам преобразователь частоты, так и двигатель, и оборудование работящее с ним в одной сети.

Перейти к выбору

Разделы каталога

Дроссели dU/dt Дроссели dU/dt 32 товара Моторные дроссели Моторные дроссели 60 товаров Сетевые дроссели Сетевые дроссели 114 товаров Синус-фильтры Синус-фильтры 46 товаров Дроссели постоянного тока Дроссели постоянного тока 20 товаров
Приводы с длинным кабелем Сети со слабым трансформатором Насосные с несколькими приводами Объекты с требованиями по ЭМС Погружные насосы Приводы вне шкафа

Товары раздела

307 товаров

  • PD-SIN-11,7-13
    Под заказ

    PD-SIN-11,7-13

    PD-SIN-11,7-13, синус-фильтр, номинальное напряжение 690В, индуктивность 11,7 мГн, номинальный ток 13А, емкость 5 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    По запросу

    Под заказ

  • PD-SIN-1,75-90
    Под заказ

    PD-SIN-1,75-90

    PD-SIN-1,75-90, синус-фильтр, номинальное напряжение 690В, индуктивность 1,75 мГн, номинальный ток 90А, емкость 6,8 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    По запросу

    Под заказ

  • PD-SIN-1,38-110
    Под заказ

    PD-SIN-1,38-110

    PD-SIN-1,38-110, синус-фильтр, номинальное напряжение 690В, индуктивность 1,38 мГн, номинальный ток 110А, емкость 10 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    По запросу

    Под заказ

  • PD-SIN-1,3-115
    Под заказ

    PD-SIN-1,3-115

    PD-SIN-1,3-115, синус-фильтр, номинальное напряжение 690В, индуктивность 1,3 мГн, номинальный ток 115А, емкость 47 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    По запросу

    Под заказ

  • PD-SIN-0,9-165
    Под заказ

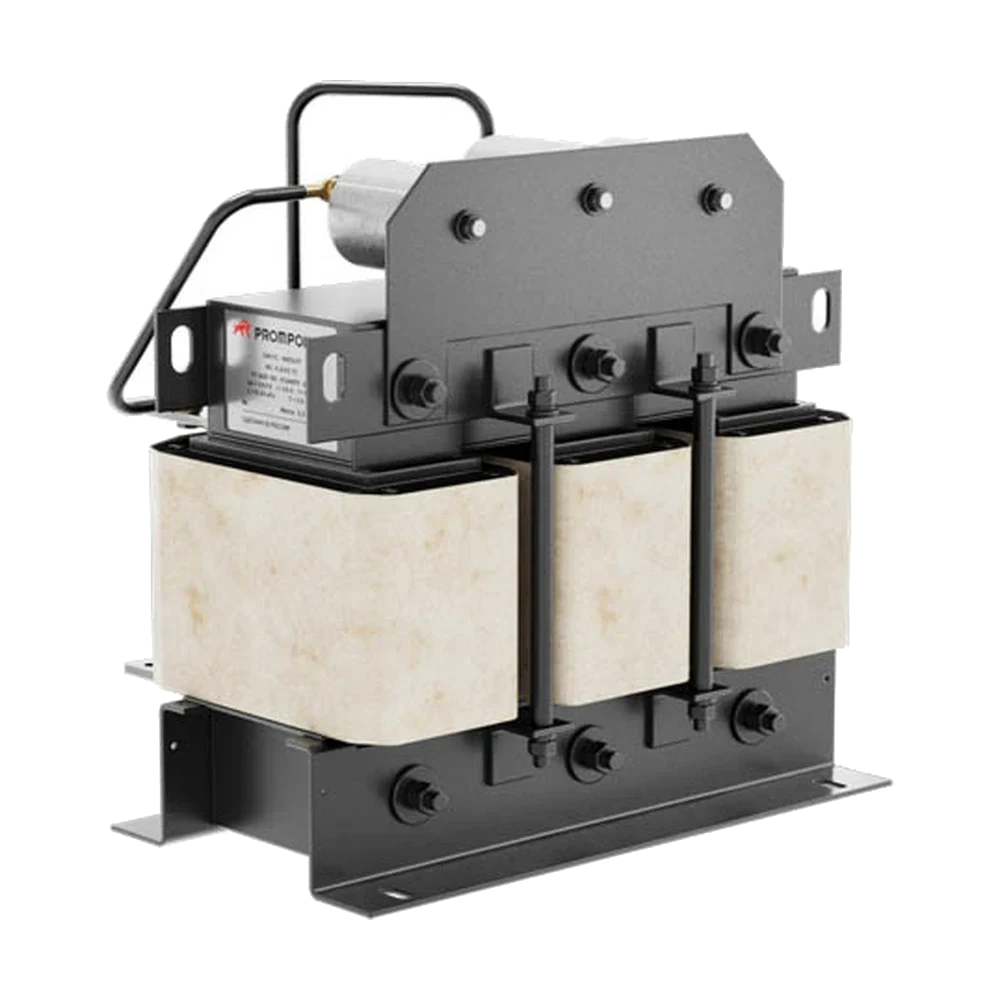

    PD-SIN-0,9-165

    PD-SIN-0,9-165, синус-фильтр, номинальное напряжение 690В, индуктивность 0,9 мГн, номинальный ток 165А, емкость 66 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    По запросу

    Под заказ

  • PD-SIN-0,73-210
    Под заказ

    PD-SIN-0,73-210

    PD-SIN-0,73-210, синус-фильтр, номинальное напряжение 690В, индуктивность 0,73 мГн, номинальный ток 210А, емкость 18 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    По запросу

    Под заказ

  • PD-SIN-0,6-260
    Под заказ

    PD-SIN-0,6-260

    PD-SIN-0,6-260, синус-фильтр, номинальное напряжение 690В, индуктивность 0,6 мГн, номинальный ток 260А, емкость 94 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    По запросу

    Под заказ

  • PD-SIN-0,5-300
    Под заказ

    PD-SIN-0,5-300

    PD-SIN-0,5-300, синус-фильтр, номинальное напряжение 690В, индуктивность 0,5 мГн, номинальный ток 300А, емкость 136 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    По запросу

    Под заказ

  • PD-SIN-0,47-325
    Под заказ

    PD-SIN-0,47-325

    PD-SIN-0,47-325, синус-фильтр, номинальное напряжение 690В, индуктивность 0,47 мГн, номинальный ток 325А, емкость 25 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    По запросу

    Под заказ

  • PD-SIN-0,37-410
    Под заказ

    PD-SIN-0,37-410

    PD-SIN-0,37-410, синус-фильтр, номинальное напряжение 690В, индуктивность 0,37 мГн, номинальный ток 410А, емкость 33 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    По запросу

    Под заказ

  • PD-SIN-0,35-430
    Под заказ

    PD-SIN-0,35-430

    PD-SIN-0,35-430, синус-фильтр, номинальное напряжение 690В, индуктивность 0,35 мГн, номинальный ток 430А, емкость 272 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 2000 м

    По запросу

    Под заказ

  • PD-SIN-0,3-510
    Под заказ

    PD-SIN-0,3-510

    PD-SIN-0,3-510, синус-фильтр, номинальное напряжение 690В, индуктивность 0,3 мГн, номинальный ток 510А, емкость 36 мкФ, частота сети 50 Гц, частота ШИМ 3…8 кГц, степень защиты IP00, кабельная линия до 400 м

    По запросу

    Под заказ

Функциональные возможности

  • Защита изоляции двигателя

    Моторные дроссели и синус-фильтры сглаживают фронты и снимают перенапряжения на длинном кабеле.

  • Меньше гармоник

    Сетевые дроссели снижают искажения тока и нагрузку на трансформатор и соседнее оборудование.

  • Совместимость с серией PD

    Номиналы подобраны под конкретные модели преобразователей — без пересчёта.

  • Дроссели звена постоянного тока

    Сглаживают пульсации и продлевают срок службы конденсаторов привода.

  • Синусоидальный выход

    Синус-фильтр приводит форму напряжения к синусоиде — двигатель работает тише и холоднее.

  • Монтаж в шкаф

    Исполнения на шасси и в корпусе с учётом требований к охлаждению.

Как выбрать

Подберите дроссель по параметрам — ниже порядок действий, который экономит время на согласованиях.

  1. 1 Определите задачу Сеть, звено постоянного тока или выход на двигатель — для каждого свой тип дросселя.
  2. 2 Длина кабеля до двигателя Десятки метров — моторный дроссель, сотни — синус-фильтр.
  3. 3 Ток привода Подбор ведут по номинальному току преобразователя, а не по мощности механизма.
  4. 4 Место и охлаждение Дроссель греется: заложите зазоры и вентиляцию по паспорту.

Технические характеристики

  • Мощность от 0,4 до 1120 кВт
  • Защита, повышение надежности работы и срока службы преобразователей частоты
  • Защита, повышение надежности работы и срока службы электродвигателей
  • Увеличение длины кабелей до электродвигателей
  • Снижение уровня шума электродвигателей
  • Подавление электромагнитных помех

Частые вопросы по разделу

Вся база знаний

  • Какие аксессуары назначены приводу 55 кВт 400 В?

    Для привода 55 кВт таблица подбора PD310 указывает входной ток 118 А и выходной 112 А. На этой мощности оба сетевых дросселя — и в исполнении 2 %, и в исполнении 4 % — имеют одинаковый номинальный ток 150 А, различаясь только индуктивностью и габаритами.

    Проверено экспертом

  • Какой сетевой дроссель ставить на преобразователь 22 кВт 400 В?

    Для привода 22 кВт на 400 В руководство PD310 даёт два варианта: сетевой дроссель на 60 А с индуктивностью 0,28 мГн в исполнении 2 % и дроссель на 60 А с индуктивностью 0,48 мГн в исполнении 4 %. Номинальный входной ток преобразователя этой мощности — 59 А.

    Проверено экспертом

  • Почему у мощных приводов в таблице подбора стоят прочерки?

    Прочерк в таблице подбора означает, что для этой мощности позиции в стандартном ряду нет вовсе, а не то, что устройство «не требуется». Начиная с 400 кВт в таблице PD310 пустует колонка синус-фильтра, а с 560 кВт остаётся заполненной только колонка сетевого дросселя в исполнении 2 %.

    Проверено экспертом

  • Что делать, если резистор по таблице ПЧ не подходит блоку?

    Такое расхождение возникает потому, что таблицы подбора резисторов в руководствах составлены для встроенного тормозного транзистора. У внешнего блока свой предел по сопротивлению, и он не обязан совпадать с пределом преобразователя. Разберём на конкретных парах: Привод 55 кВт.

    Проверено экспертом

  • Нужны ли зазоры вокруг дросселей и фильтров, как у преобразователя?

    Да, дросселям и фильтрам, как и самому преобразователю, нужно свободное пространство для конвекции — они рассеивают тепло под нагрузкой, и плотная установка вплотную к соседним аппаратам или к стенке шкафа снижает эффективный теплоотвод и сокращает срок службы обмоток и изоляции.

    Проверено экспертом

О категории: Дроссели и синус-фильтры

Преобразователь частоты формирует напряжение импульсами с крутыми фронтами. На коротком кабеле это незаметно, но с ростом длины линии фронты отражаются, и на клеммах двигателя появляются перенапряжения, которые пробивают изоляцию обмотки. Со стороны сети привод, наоборот, потребляет несинусоидальный ток и искажает питание соседнего оборудования.

Дроссели и фильтры решают обе задачи: сетевой дроссель снижает гармоники, дроссель звена постоянного тока сглаживает пульсации, моторный дроссель и синус-фильтр защищают двигатель и кабель.

Дроссели и синус-фильтры являются важным дополнительным оборудованием для частотно-регулируемого электропривода. Они защищают как сам преобразователь частоты, так и двигатель, и оборудование работящее с ним в одной сети. Перенапряжение в питающей сети и импульсные всплески, дисбаланс фаз, защита обмоток электродвигателя от перенапряжения, ограничение подшипниковых токов и решение проблемы длинных кабельных линий, защита окружающего оборудования от высших гармоник от преобразователя частоты — это далеко не весь перечень задач, которые помогают решить дроссели и синус-фильтры.

Когда без дросселя не обойтись:

  • Кабель до двигателя длиннее нескольких десятков метров.
  • Двигатель старый или без усиленной изоляции под питание от привода.
  • Несколько приводов на одном трансформаторе — сеть «звенит».
  • Требования по ЭМС на объекте или соседство с измерительной техникой.
  • Погружные и взрывозащищённые двигатели, чувствительные к форме напряжения.

Оборудование поставляется с паспортом, руководством по эксплуатации и гарантией производителя. Ходовые позиции есть на складе, остальные привозим под заказ. Инженеры PROMPOWER помогают с подбором, проверяют совместимость и сопровождают ввод в эксплуатацию.
