Какой DC-дроссель ставить на привод: опорные точки ряда?

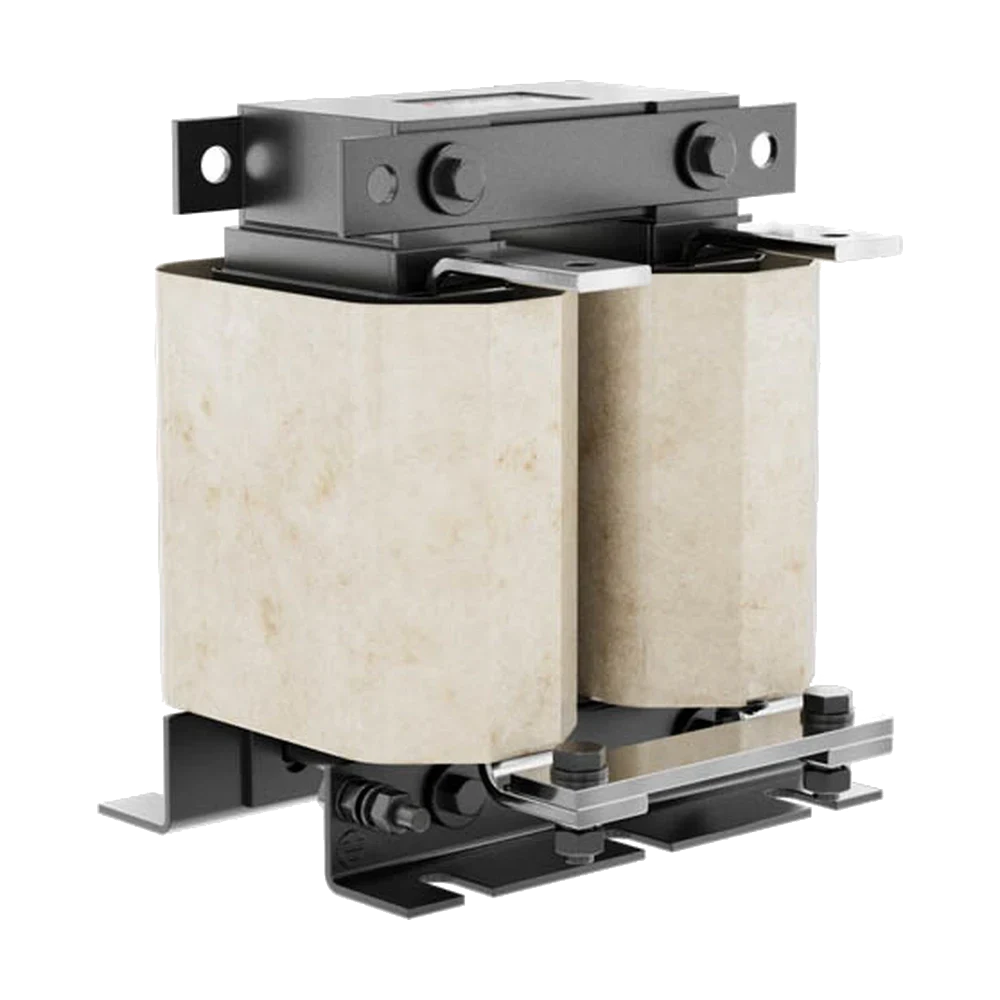

Ряд DC-дросселей охватывает приводы от 7,5 до 630 кВт и насчитывает 21 позицию. Подбор идёт по мощности преобразователя и номинальному току дросселя: например, на 15 кВт это PD-DC-1-50 (1 мГн, 50 А), на 55 кВт — PD-DC-0,47-150 (0,47 мГн, 150 А).

Опорные точки ряда:

• 7,5 кВт — PD-DC-1,5-20 (1,5 мГн, 20 А);
• 37 кВт — PD-DC-0,7-100 (0,7 мГн, 100 А, 180×180×215 мм, 13,5 кг);
• 110 кВт — PD-DC-0,24-290 (0,24 мГн, 290 А, 220×205×320 мм, 25 кг);
• 185 и 200 кВт — общая позиция PD-DC-0,14-500 (0,14 мГн, 500 А);
• 630 кВт — PD-DC-0,04-1600 (0,04 мГн, 1600 А, 260×275×460 мм, 98 кг).

Важная деталь при компоновке шкафа: у части позиций ряда габариты и масса в каталоге не приведены вовсе — вместо размеров стоит пометка «по запросу». Это позиции на 7,5, 11, 18,5, 22, 30, 132, 220, 250/280 и 315 кВт. Если проект шкафа делается до заказа, размеры по этим типоразмерам нужно запрашивать отдельно у отдела продаж. Ассортимент — в разделе дроссели постоянного тока.
