Какая обвязка назначена приводу 200 кВт?

У привода 200 кВт входной ток 365 А, а выходной 377 А — то есть на верхних мощностях выходной ток в таблице подбора PD310 уже превышает входной. Из-за этого выходные устройства здесь получаются не мельче входных, как на малых мощностях, а сопоставимыми.

Позиции по таблице:

• Сетевой дроссель 2 % — PD-INL-0,035-490 (490 А), этой же позицией закрыт привод 220 кВт;
• Сетевой дроссель 4 % — PD-INL-0,059-500 (500 А), одна позиция на 185, 200 и 220 кВт;
• Моторный дроссель — PD-OTL-0,036-450 (450 А), общий с 220 кВт;
• Синус-фильтр — PD-SIN-0,2-410 (410 А, 18 мкФ);

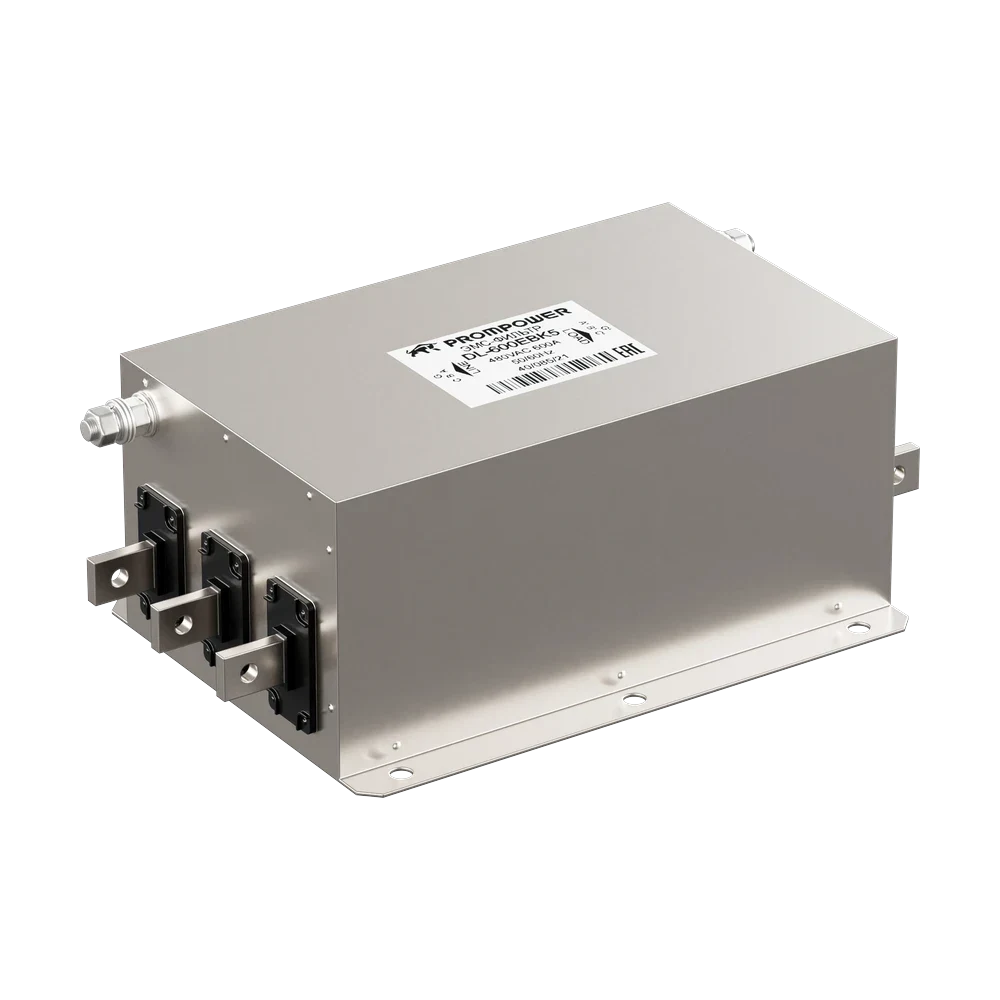

• Внешний ЭМС-фильтр — DL600EBK3, назначенный всему диапазону 200–280 кВт.

Обратите внимание, насколько ряд огрубляется наверху: одна позиция сетевого дросселя в исполнении 4 % закрывает три мощности подряд, а один ЭМС-фильтр — весь диапазон от 200 до 280 кВт. Подбирать здесь нужно строго по фактическому току привода в его режиме работы, потому что колонка мощности перестаёт быть однозначной.

Дроссель звена постоянного тока на этой мощности уже входит в стандартную комплектацию — он ставится в преобразователи начиная со 132 кВт, и заказывать внешний не требуется. Ассортимент — сетевые дроссели и моторные дроссели.
