Вопросы по теме: Плата расширения

Датчик подключается к двум выделенным клеммам входа термистора. Измерение мостовое, вход идёт через изолирующий усилитель — это принципиально, потому что датчик находится в обмотке двигателя и гальваническая развязка здесь не роскошь, а требование безопасности.

Стоечное исполнение берут, когда компьютер работает как сервер участка или цеха: собирает данные, ведёт архив, держит базу и SCADA-сервер. Высота корпуса выбирается не по мощности процессора, а по количеству плат расширения и накопителей.

X-NET — собственная полевая шина контроллеров PROMPOWER. Её поддерживают все порты PMP20: COM1, COM2, порты плат расширения и Ethernet. Со средой программирования по сети контроллер связывается именно по этому протоколу. Чем X-NET отличается от Modbus на том же проводе: Скорость.

Проверка совместимости начинается не с модели преобразователя, а с его тока и напряжения в рабочем режиме — это универсальный параметр, по которому подбираются дроссели, фильтры и резисторы вне зависимости от серии привода.

Порядок в шкафу задаётся направлением энергии по силовой цепи и тепловым классом каждого узла: от ввода к преобразователю — защитная и коммутационная аппаратура, дроссели и фильтры; отдельно, вне основного отсека или в самой горячей зоне — тормозной резистор.

Промышленные компьютеры PROMPOWER совместимы с Windows и с Linux — в характеристиках указаны CentOS 8, Ubuntu 20.04 и 22.04. Часть моделей заявлена только под Windows. Состав поставки конкретной позиции уточняйте при заказе: наличие предустановленной системы зависит от конфигурации.

Катушка реле — индуктивная нагрузка, и при её резком отключении транзисторным или иным полупроводниковым ключом контроллера возникает выброс напряжения самоиндукции, который может повредить выходной каскад управления.

Зависит от типа аксессуара. Дроссели, фильтры, тормозные резисторы и внешние тормозные блоки подбираются по электрическим параметрам — току, напряжению, мощности, — а не по конкретной серии преобразователя, и в этом смысле не привязаны к линейке жёстко.

Технически можно, и он даже проработает какое-то время. Но в цехе офисный системный блок отказывает по трём предсказуемым причинам: забитый пылью вентилятор, вибрация и провалы питания. Если простой линии стоит дороже разницы в цене, ставить его не надо. Что происходит на практике: Пыль.

Для серии PD310 выпускаются модули трёх типов: расширение входов-выходов, интерфейсы промышленных сетей и выносные пульты управления. Все они собраны в разделе опции для преобразователей частоты.

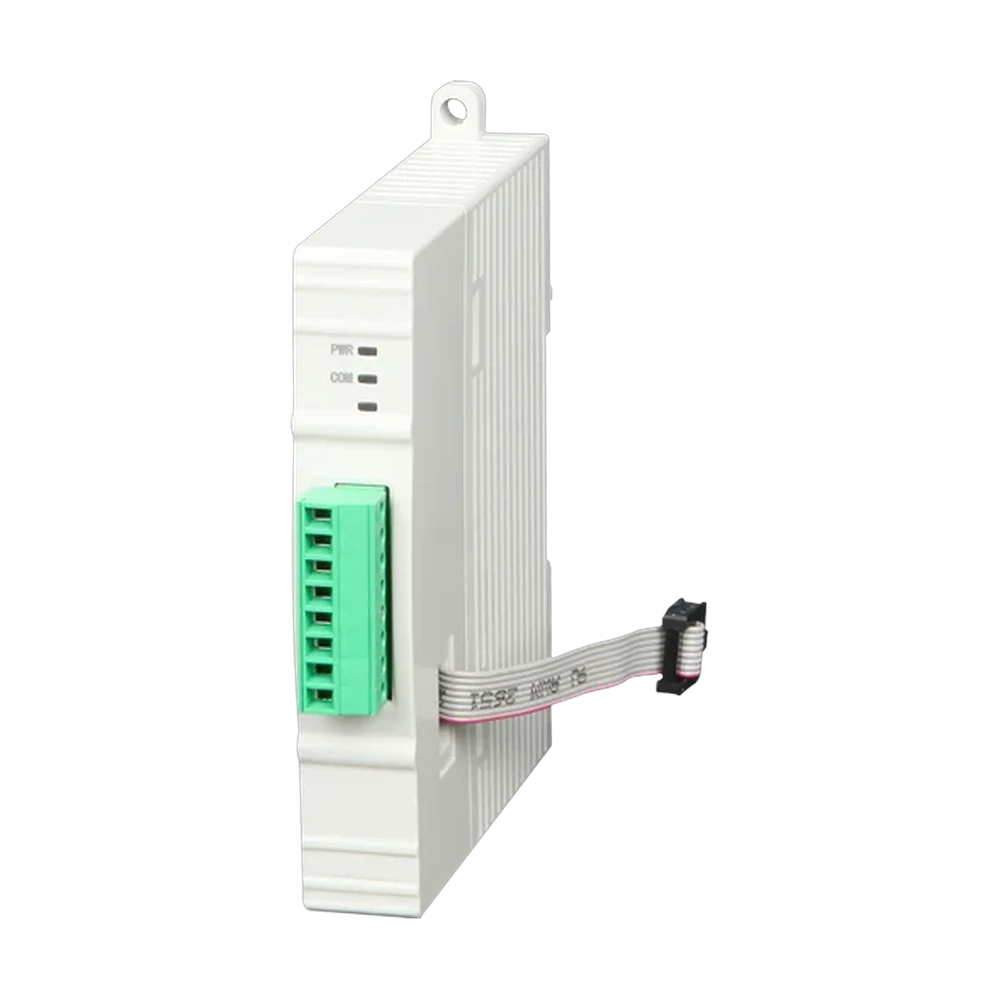

Встроенных портов три — RS232, RS485 и Ethernet, а ещё два-три добавляются платами расширения. В командах связи порт указывается номером, и нумерация не совпадает с расположением разъёмов. Номер — Порт — Где находится. COM1 — RS232 — 8-контактный разъём Mini Din слева от выходной клеммной колодки.

Штатных вариантов два: беспроводный адаптер к COM-порту и коммуникационные модули с выходом в сеть. Оба заменяют кабель между ноутбуком и контроллером, но решают разные задачи. Адаптер Bluetooth.

В линейке применяются четыре варианта питания: 24 В постоянного тока, широкий диапазон 9–36 В постоянного тока, 220 В переменного тока и блоки ATX на 300, 650 или 1000 Вт в стоечных исполнениях. Вход защищён от неправильной полярности и бросков напряжения.

На плате пять аппаратных переключателей, и три из них меняют режим клемм так, что программной настройкой это не компенсируется. Ставить их надо до подачи питания, вместе с проверкой схемы подключения. Назначение: Первый переключатель задаёт логику дискретных входов.

Стоечные исполнения питаются от сети 220 В переменного тока через трёхконтактный ввод, а блок питания выбирается из ряда 300, 650, 850 или 1000 Вт. Для корпусов 2U спецификация приводит варианты 300, 650 и 1000 Вт, для 4U добавляется ещё и 850 Вт. Как выбрать номинал: 300 Вт.

PD310 — старшая, самая функциональная серия линейки: широкий диапазон мощностей, модульная архитектура с платами расширения, исполнение IP54 и максимум встроенных функций. PD210 — серия классом ниже: она закрывает те же типовые применения, но с меньшим набором опций.

Точное число дополнительных дискретных и аналоговых каналов зависит от конкретной модели платы расширения и серии преобразователя, к которой она устанавливается — единой цифры для всей линейки нет, это нужно смотреть в карточке конкретной опции. Что стоит уточнить при выборе платы: Состав каналов.

Да: спецификация называет поддерживаемыми Windows 10 и 11, Debian GNU/Linux (Astra) и Red Hat Enterprise Linux (CentOS). Это относится ко всем сериям промышленных и панельных компьютеров раздела, включая стоечные исполнения. Что стоит проверить до заказа: Не операционную систему, а прикладное ПО.

На плате расширения с портом RS-485 предусмотрен встроенный оконечный резистор 120 Ом, включаемый переключателем на самой плате. По умолчанию переключатель находится в положении «выключено». Когда его нужно включать.

Отличаются не производительностью, а конструкцией и ресурсом: у промышленного компьютера усиленный корпус, пассивное или защищённое активное охлаждение, питание от источника постоянного тока с защитой, твердотельные накопители и набор портов, которого в офисной технике просто нет.

Можно, если у выбранной модели есть слоты. Архитектура части исполнений модульная и поддерживает платы PCI и PCIe — ими добавляют дополнительные COM-порты, платы ввода-вывода, интерфейсы полевых шин и платы захвата изображения. В компактных безвентиляторных корпусах слотов может не быть.

Для этого используют аналоговый выход AO1. Функция, которая на него выводится, задаётся параметром F6-09; значение 0 соответствует текущей выходной частоте. Тип сигнала — напряжение 0–10 В или ток 0–20 мА — выбирается DIP-переключателем S1 и параметром F6-31, и эти два выбора должны совпадать.

Преобразователи серии PD поддерживают три режима управления: скалярное U/f, бездатчиковое векторное и векторное с датчиком скорости. Конкретный набор зависит от серии — у старших он полный, у младших ограничен скалярным и бездатчиковым векторным.

Дискретными выходами управляют через регистр 0x2001, аналоговыми — через 0x2002 (AO1) и 0x2003 (AO2). Диапазон для аналоговых выходов — от 0 до 0x7FFF, что соответствует 0–100 %.

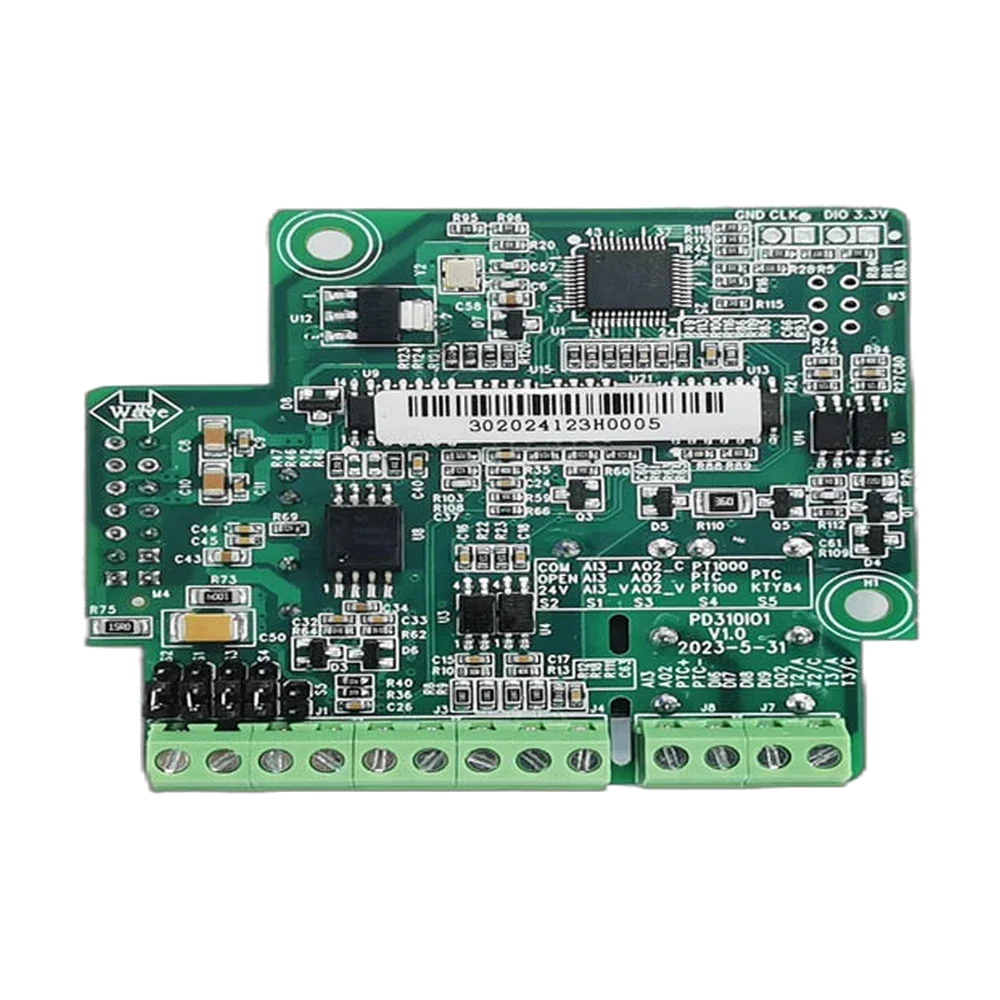

Плата PD310IO1 ставится в разъём 1 платы управления и добавляет приводу семь групп клемм: вход датчика температуры, аналоговый вход, аналоговый выход, четыре дискретных входа, дискретный выход и два релейных выхода.

Обучение по оборудованию PROMPOWER есть. Программы, форматы и расписание уточняются отдельно — актуальная информация и запись на странице академии, организационные вопросы — через отдел продаж.

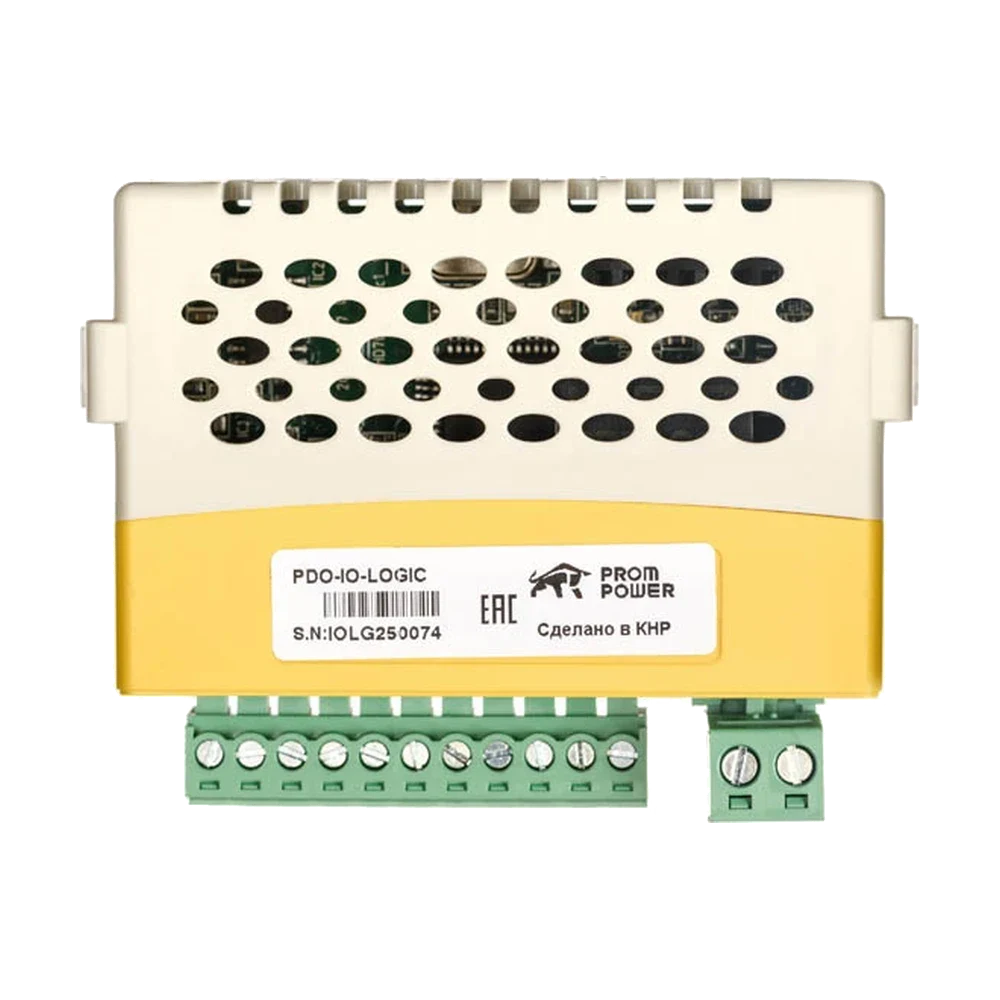

Плата расширения входов-выходов нужна, когда схема управления требует больше дискретных или аналоговых сигналов, чем даёт базовая клеммная колодка преобразователя — типичная ситуация при интеграции привода в сложную систему автоматизации с множеством датчиков и исполнительных механизмов.

Да, через дополнительную плату расширения количества входов/выходов PD310IO1. Штатные клеммы преобразователя такие датчики не принимают — нужен именно модуль расширения. Как это работает. Плата PD310IO1 добавляет вход под датчик температуры обмотки: поддерживаются Pt100, Pt1000 и KTY84.

Корпус 4U имеет габариты 176,0 × 430,0 × 471,4 мм и массу 11,8 кг, корпус 2U — 88,5 × 430,0 × 451,1 мм; массу 2U спецификация не указывает, в таблице стоит прочерк. Глубина почти полметра — именно она чаще всего и оказывается препятствием при монтаже. Что проверить до заказа шкафа: Глубина стойки.

Клеммы платы настраиваются теми же группами параметров, что и штатные клеммы привода, — группой входных клемм управления и группой выходных. Отдельного «меню платы» нет, её клеммы просто добавляются к общему списку.

Дискретные линии позволяют компьютеру принимать сигналы датчиков и управлять исполнительными устройствами напрямую, без контроллера-посредника. В серии PIPC-MINI это 16 каналов: 8 входов и 8 выходов, а частота обработки зависит от исполнения — 10 кГц у модели на J6412 и 200 кГц у исполнения на N97.

Нет, платы расширения не универсальны — каждая опция рассчитана на определённую серию или диапазон моделей преобразователей, и это указывается прямо в её карточке товара. Ставить плату «на глаз», без проверки совместимости с конкретной серией, нельзя. Почему так устроено: Разные посадочные разъёмы.

Путаница здесь возникает регулярно: в проекте контроллера порты называются одним образом, в среде разработки панели — другим. Руководство даёт прямое соответствие. Обозначение в проекте — Порт контроллера. COM1 — порт 1, интерфейс RS232. COM2 — порт 2, интерфейс RS485.

Err38 означает, что измеренная температура двигателя (параметр мониторинга U1-45) превысила уставку F9-31. Диапазон уставки — 0–160 °C, заводское значение 120 °C.

Отсутствие явного указания вашей модели в карточке аксессуара — не повод подбирать «на глаз» и не повод отказываться от покупки: для дросселей, фильтров и резисторов подбор чаще всего идёт по электрическим параметрам схемы, а не по перечню совместимых моделей.

Заводские назначения такие: DI1 — пуск вперёд (F5-00 = 1), DI2 — пуск назад (F5-01 = 2), DI3 — сброс ошибки (F5-02 = 9), DI4 — бит 1 выбора предустановленной частоты (F5-03 = 12), DI5 — бит 2 выбора предустановленной частоты (F5-04 = 13).

Опциональные платы делятся на три группы: энкодерные, расширение входов-выходов и коммуникационные. Энкодеры: PD310PG1TTL — плата инкрементального энкодера TTL (5 В) с сигналом эмуляции; PD310PG1HTL — то же для энкодера HTL (24 В).
