Вопросы по теме: Панель оператора

Выносной пульт — это опция самого преобразователя, дублирующая встроенную панель управления на удалённом расстоянии (обычно на двери шкафа): он даёт пуск, останов, задание частоты и просмотр базовых параметров конкретного привода.

Да, порт добавляется левым модулем расширения портов. Для PMP30 это PMP-NES-ED, для PMP301 — PMP-01-NES-ED. Что важно знать до заказа: Поддерживается связь 485.

Для типовой станции из двух-трёх насосов практичный выбор — панель 7" или 10", то есть PH7-070S-FE или PH10-101S-FE. На таком экране помещается мнемосхема с насосами, задвижками и датчиками, уставки давления и журнал аварий.

Используются две среды: PROMPOWER PLC Studio для серии PMP20 и Codesys для серий PMP30 и PMP301. Среда разработки указана в характеристиках каждой карточки товара, и на неё стоит смотреть до заказа — переносить проект между средами придётся руками.

Однозначного правила нет — выбор зависит от компоновки объекта и длины линий, но общий принцип такой: чем длиннее и нагруженнее линия до потребителя, тем сильнее аргумент в пользу приближения блока питания к нему, а не централизации всего питания в одной точке.

Аварии выводятся так же, как любые другие данные: панель читает состояние устройства по линии связи и отображает его в виде сообщения, индикатора или строки в журнале. Источником может быть контроллер, преобразователь частоты или прибор — всё, с чем панель соединена.

Есть два штатных пути: по последовательному порту RS-485 или RS-232 и по Ethernet, если оба устройства сетевые. Контроллеры PMP20, PMP30 и PMP301 имеют и последовательные порты, и Ethernet, поэтому выбирать можно по задаче, а не по наличию. Порядок работ: Выберите интерфейс.

Два порта нужны, чтобы развести сеть управления и сеть предприятия. В линейке PROMPOWER такая панель одна — PH15-156S-FE на 15,6". Типовой сценарий: в одной сети живут контроллеры, приводы и удалённые модули ввода-вывода, в другой — рабочие места, сервер SCADA и корпоративная инфраструктура.

Самый надёжный способ — физическое разделение: полевые устройства в одном сегменте на своих коммутаторах, сеть предприятия в другом, а связь между ними только через компьютер с двумя портами Ethernet.

В PMP20 есть два встречных механизма: обращение к биту внутри регистра и обращение к группе меркеров как к целому слову. Оба записываются прямо в операнде команды, отдельных инструкций упаковки не требуется. Бит регистра. Запись вида D0.0 означает младший бит регистра D0, D0.15 — старший.

Портов два, и они разные. Снизу на шкафу управления выведен гигабитный интерфейс Ethernet, предустановленный на получение адреса по DHCP. На панели шкафа расположен второй порт — мегабитный интерфейс Ethernet.

Действующие сетевые настройки контроллер держит в шести системных регистрах. Каждый адрес разложен на два регистра по два байта, значения читаются в шестнадцатеричном виде. Регистр — Что содержит. SD1905 — первые два байта адреса контроллера. SD1906 — последние два байта адреса контроллера.

На корпусе панельного компьютера PIC, кроме кнопки питания, есть кнопка RESET, кнопка REMOTE (SW) для дистанционного управления и переключатель режима AT/ATX. Эти три элемента отвечают за то, как машина включается и как её перезапускают, не разбирая шкаф. Назначение: RESET — аппаратный перезапуск.

Среда разработки лежит в свободном доступе, а прошивки и узкоспециализированное ПО выдаются по запросу — напишите в техническую поддержку. Что указать в обращении, чтобы получить файл с первого раза: модель и серийный номер панели; текущую версию прошивки, если она известна; задачу: какая функция…

OpenCloud — это облачный удалённый доступ к панели через интернет. Подключиться к панели можно из среды разработки PROMPOWER HMI Studio, из мобильного приложения PROMPOWER Smart APP или через веб-интерфейс, не настраивая проброс портов на маршрутизаторе, не поднимая VPN и не заказывая у провайдера…

Подойдёт готовый патч-корд на витой паре категории 6. Отдельный фирменный кабель для этого не требуется — разъём стандартный, и обычный сетевой патч-корд решает задачу.

Физически шина RS-485 рассчитана на несколько десятков устройств, но практический предел задаёт не электрика, а время опроса: панель опрашивает узлы по очереди, и чем их больше, тем медленнее обновляется экран. Что учитывать при расчёте: Время цикла.

Панели оператора обычно питаются напряжением 24 В постоянного тока, и блок питания для них подбирается так же, как для другой управляющей электроники: по суммарному току потребления с запасом, желательно с отдельным блоком от силовых цепей шкафа.

Чтобы физически развести сети с разными задачами и разным уровнем доверия. В линейке есть модели с числом портов Ethernet от одного до пяти на контроллерах Intel — этого хватает, чтобы отделить полевую сеть от заводской без дополнительного оборудования.

Пусковой ток — это кратковременный бросок потребления при включении нагрузки, который может в несколько раз превышать номинальный рабочий ток. Если его не учесть, блок питания уходит в защиту по перегрузке в момент включения шкафа, хотя в установившемся режиме нагрузки хватает с запасом.

Диагональ выбирается не «на глаз», а по числу одновременно видимых величин и по расстоянию, с которого оператор смотрит на экран. В линейке PROMPOWER есть четыре типоразмера — 4,3", 7", 10,1" и 15,6", плюс модели на 10,2" и 15" в серии PH1.

Нужен, если компьютер ведёт архив, базу данных или журнал событий — то есть постоянно пишет на диск. Если это терминал визуализации, а вся логика лежит в ПЛК, без ИБП можно обойтись: после восстановления питания машина поднимется сама. Питание от 24 В постоянного тока здесь даёт преимущество.

Это три разных физических интерфейса на одном разъёме: RS-232 — связь «точка-точка» на короткое расстояние, RS-422 — дифференциальная линия с одним ведущим и несколькими ведомыми, RS-485 — дифференциальная шина, к которой подключается несколько устройств.

Да, обучение проводится. Оно рассчитано на инженеров АСУ ТП, наладчиков и службы эксплуатации, которые работают с контроллерами, панелями оператора и приводной техникой PROMPOWER.

Защита от перегрузки у всех типоразмеров HDR срабатывает выше 110 % номинальной выходной мощности. Тип защиты — постоянное ограничение тока с автоматическим восстановлением после устранения неисправности.

Выбор напряжения определяется не блоком питания, а тем, на какое номинальное напряжение рассчитаны подключаемые устройства — контроллер, датчики, катушки реле, панель оператора. Менять его «для удобства» нельзя: сначала смотрят паспорт потребителей, потом подбирают источник.

Да, порт COM3 у этой модели есть. В сводных таблицах характеристик в строке COM3 иногда стоит прочерк — это ошибка таблицы, а не признак урезанной комплектации: физически порт распаян и работает. Что с этим делать при проектировании связи: Планируйте порты по назначению.

Панель оператора применяют как интерфейс к контроллеру, а не как источник движения: оператор вводит уставки и наблюдает состояние оси, а траекторию считает ПЛК. Такая схема — стандартная и правильная для сервосистем.

Батарея на плате контроллера — таблеточного типа, номинальное напряжение 3 В. Проверить её можно двумя способами: мультиметром на самой батарее или из программы по системным ячейкам. Из программы: SM5 включается, когда напряжение батареи падает ниже 2,5 В.

Панель — если нужен надёжный интерфейс к одному-двум устройствам, который включается за секунды и работает годами без обслуживания. Промышленный компьютер — если нужны SCADA, база данных, отчёты, работа с несколькими мониторами или произвольное прикладное ПО.

Габариты корпуса меняются от 138 × 86 × 31,5 мм у панели 4,3" до 403 × 253 × 35,2 мм у панели 15". Глубина по всей линейке невелика — от 30,3 до 41,5 мм, поэтому панель почти не съедает полезное пространство за дверью шкафа.

Ограничения заданы жёстко: номеров сокетов всего 64 (от K0 до K63), соединений с установлением соединения — не больше 32, соединений без установления соединения — тоже не больше 32. Эти три числа и определяют потолок сетевой части проекта. Как это считать на практике.

Встроенного модуля беспроводной связи у панелей нет — прочерк в характеристиках означает именно это. При этом работа по Wi-Fi для панели штатная: беспроводная сеть подключается через внешний USB-адаптер, который вставляется в порт USB панели.

Дозирование строится на паре «контроллер + панель»: контроллер считает дозу и управляет исполнительными механизмами, панель хранит рецепты, принимает задание и показывает ход процесса. Поддержка рецептов есть во всех панелях PROMPOWER, и именно она делает такую схему удобной.

Раз параллельное включение серий MDR и NDR не поддерживается, а суммарная нагрузка шкафа превышает одну модель, нагрузку делят на независимые группы, и каждая группа получает собственный блок питания — без электрического соединения выходов между собой. Как это обычно делают на практике: По функции.

Рецепт — это именованный набор уставок, который одним нажатием загружается в контроллер или привод. Поддержка рецептов есть во всех панелях PROMPOWER и обеих сериях. Зачем это нужно.

Время удержания выходного напряжения у серии NDR с ростом мощности не увеличивается, а меняется скачками: дольше всех держит выход самый младший типоразмер NDR-75 — 60 мс при 230 В, а NDR-120 и NDR-150 — всего 16 мс. Значения нормированы при номинальной нагрузке. Модель — 230 В — 115 В.

Команда CFGCR выгружает текущие настройки последовательного порта в блок регистров, откуда их можно вывести на панель оператора или сравнить с ожидаемыми. Это единственный штатный способ узнать из программы, с какими параметрами реально работает порт. Формат записи: CFGCR HD0 K8 K2.

При настройке порта из программы скорость задаётся не числом бит в секунду, а номером из таблицы. Записать в регистр скорости значение 19200 нельзя — контроллер ждёт код 7. Код — Скорость — Код — Скорость. 1 — 300 — 12 — 192000. 2 — 600 — 13 — 256000. 3 — 1200 — 14 — 288000. 4 — 2400 — 15 — 384000.

VNC — это удалённый доступ к экрану панели по сети: на компьютере открывается точная копия того, что видит оператор, с возможностью нажимать те же кнопки. Функция поддерживается панелями PROMPOWER; работает она через Ethernet, то есть на моделях с индексом FE.

Основное программное обеспечение выложено в свободный доступ — скачивать можно без запроса и регистрации. Файлы и руководство пользователя PROMPOWER HMI Studio лежат в разделе загрузок для панелей оператора.

Начинать надо не с рисования, а со списка данных: какие величины панель читает, какие уставки оператор вводит и какие команды подаёт. Пока этот список не составлен, любая мнемосхема будет переделываться. Разумный порядок работы: Составьте перечень тегов.

Да, конструкция сплошных дверей PPCAB прямо предусматривает перевешивание на противоположную сторону: об этом сказано в описании исполнений со сплошным полотном и с замком под ключ с двойной бородкой. Отдельный артикул «левая» и «правая» дверь не заказывается — сторона навески меняется на месте.

Поддержка тегов Codesys, заявленная для моделей с Ethernet, позволяет связывать элементы экрана с переменными контроллера по именам, а не по адресам регистров. Это радикально сокращает время разработки и, главное, количество ошибок при доработках. В чём практическая разница.

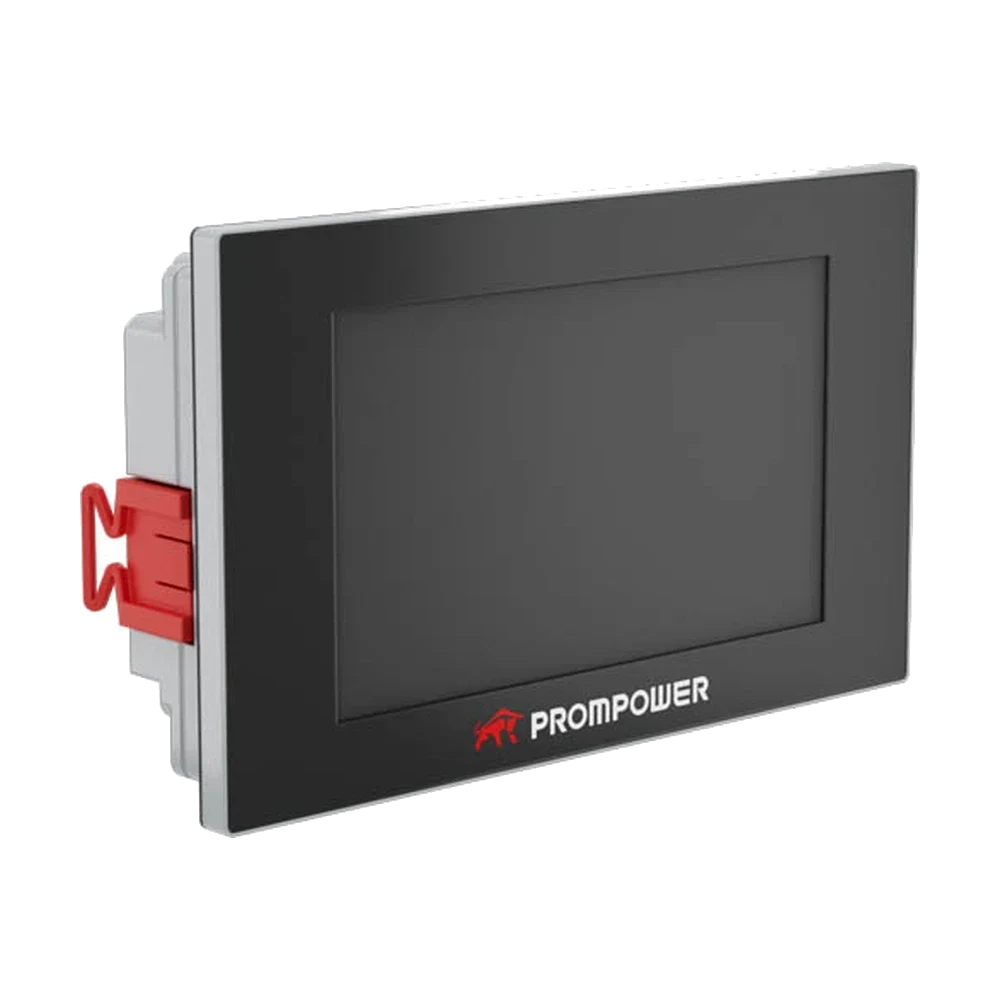

Линейка перекрывает диагонали 4,3", 7", 10,1", 10,2", 15" и 15,6". Все панели — с резистивным TFT-экраном; разрешение растёт вместе с диагональю, от 480 × 272 у младшей модели до 1920 × 1080 у старших.

Можно, и обычно так и делают — но в шкафу силовую и слаботочную части разносят. Преобразователь с его импульсным выходом создаёт помеху, а контроллер и панель к ней чувствительны. Правила компоновки, которые снимают большинство проблем: Разнести по зонам.

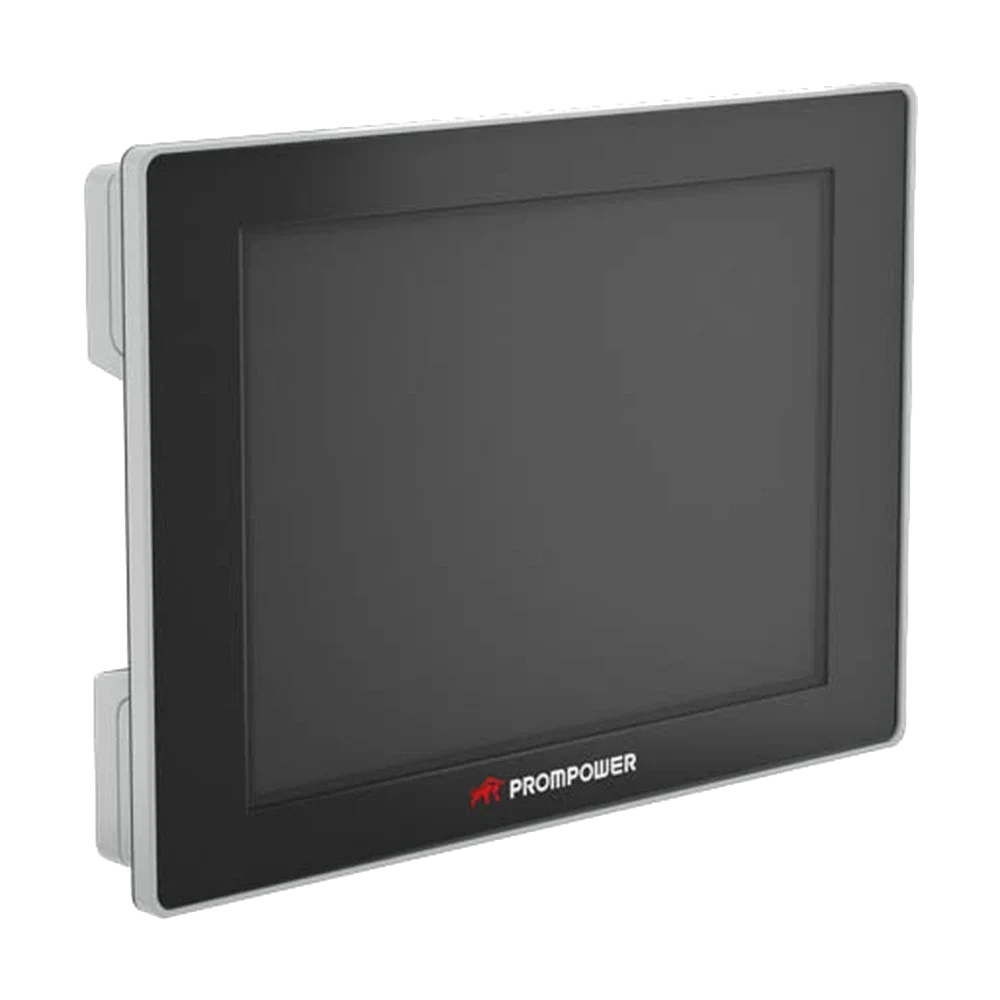

Буква E в конце обозначает встроенный Ethernet. Панель с индексом FE имеет сетевой порт, панель с индексом F — только последовательные интерфейсы RS232/RS422/RS485. Разберём на паре моделей одной диагонали: PH1-102S-F и PH1-102S-FE.

Три серии различаются средой разработки и коммуникационными возможностями. PMP20 программируется в PROMPOWER PLC Studio и имеет встроенный Ethernet; PMP30 и PMP301 работают в Codesys и дополнительно несут порт EtherCAT для управления приводами.

Такой адрес нужно записывать в шестнадцатеричном виде с ведущим нулём после H. Десятичное значение больше 32767 в поле команды не помещается — это знаковое 16-битное число. Пример из руководства: адрес Modbus регистра HD0 равен 41088 в десятичном виде.

Индикация состояния — штатный элемент блоков питания PROMPOWER, который позволяет визуально, без приборов, убедиться, что блок исправен и выдаёт напряжение, прямо на этапе осмотра шкафа. Где это полезно на практике: Быстрая диагностика при обходе шкафа.
