Вопросы по теме: Ethernet

Да, порт добавляется левым модулем расширения портов. Для PMP30 это PMP-NES-ED, для PMP301 — PMP-01-NES-ED. Что важно знать до заказа: Поддерживается связь 485.

X-NET — собственная полевая шина контроллеров PROMPOWER. Её поддерживают все порты PMP20: COM1, COM2, порты плат расширения и Ethernet. Со средой программирования по сети контроллер связывается именно по этому протоколу. Чем X-NET отличается от Modbus на том же проводе: Скорость.

Для типовой станции из двух-трёх насосов практичный выбор — панель 7" или 10", то есть PH7-070S-FE или PH10-101S-FE. На таком экране помещается мнемосхема с насосами, задвижками и датчиками, уставки давления и журнал аварий.

Да, это называется сквозным подключением (pass-through) и делается через инструмент загрузки. Есть два режима, и они решают разные задачи. Сквозное подключение к ПЛК. На ПК создаётся виртуальный последовательный порт.

От двух до шести портов Ethernet в зависимости от серии и конкретного исполнения компьютера. Максимум по разделу — шесть портов у PIPC-SM5-I58400 и у PIPC-MM4-I312100: пять на контроллерах Intel i210 и один на i219.

Отправная точка выбора — не сам протокол, а то, что уже используется на объекте: если верхний уровень автоматизации построен на определённой сети, преобразователь логично интегрировать в неё же, а не заводить отдельный контур связи ради одного привода.

Есть два штатных пути: по последовательному порту RS-485 или RS-232 и по Ethernet, если оба устройства сетевые. Контроллеры PMP20, PMP30 и PMP301 имеют и последовательные порты, и Ethernet, поэтому выбирать можно по задаче, а не по наличию. Порядок работ: Выберите интерфейс.

Два порта нужны, чтобы развести сеть управления и сеть предприятия. В линейке PROMPOWER такая панель одна — PH15-156S-FE на 15,6". Типовой сценарий: в одной сети живут контроллеры, приводы и удалённые модули ввода-вывода, в другой — рабочие места, сервер SCADA и корпоративная инфраструктура.

Нужны контроллер с портом EtherCAT, сервоприводы с таким же портом и линейная топология сети — коммутаторы и концентраторы шине EtherCAT не требуются. У PMP3xx верхний разъём RJ45 отведён под Ethernet и связь с Codesys, нижний — под EtherCAT.

Самый надёжный способ — физическое разделение: полевые устройства в одном сегменте на своих коммутаторах, сеть предприятия в другом, а связь между ними только через компьютер с двумя портами Ethernet.

Портов два, и они разные. Снизу на шкафу управления выведен гигабитный интерфейс Ethernet, предустановленный на получение адреса по DHCP. На панели шкафа расположен второй порт — мегабитный интерфейс Ethernet.

Двумя способами: по Ethernet через Modbus TCP или по последовательному порту RS-485 через Modbus RTU. Оба интерфейса есть в промышленных компьютерах PROMPOWER штатно, дополнительное оборудование не требуется.

Главное отличие — среда разработки. Панели серии PH1 программируются в PROMPOWER HMI Studio, панели серии PH — в PROMPOWER HMI Studio 2. Это разные среды, и проект из одной в другую напрямую не переносится. Второе отличие — набор портов.

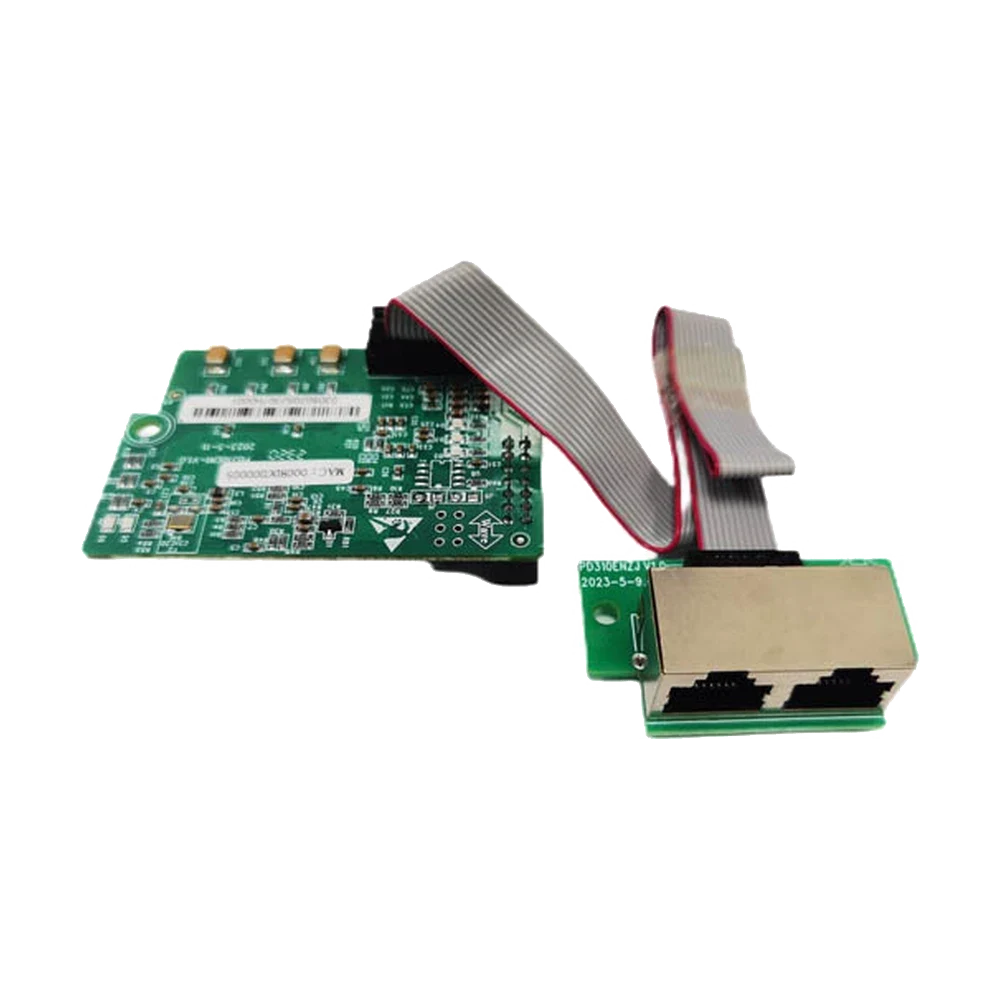

Profinet подключается опциональным коммуникационным модулем — встроенным в преобразователь интерфейсом идёт Modbus RTU, а Profinet, Profibus DP, Modbus TCP, EtherCAT и CANopen добавляются платой из раздела опции для преобразователей частоты.

В пределах одной серии и одной среды разработки — да, с поправкой на разрешение экрана. Между сериями PH1 и PH — нет: у них разные среды (PROMPOWER HMI Studio и PROMPOWER HMI Studio 2), и проект придётся собирать заново.

Начните с вопроса «когда именно теряется»: связь, которая не поднимается вообще, и связь, которая рвётся при пуске двигателя, — это две разные неисправности с разными причинами.

Одной установки платы мало: преобразователь надо перевести на сетевое управление и указать ему, каким протоколом работать. Настройка занимает четыре параметра, и все они лежат в группе параметров связи и в группе основных настроек привода.

Классическое ограничение сегмента RS-485 — 32 устройства на линию; больше подключают через повторители или разносят по нескольким портам. Но на практике раньше упирается не число устройств, а качество линии и время опроса. О чём стоит думать при проектировании сети: Топология.

Чтобы физически развести сети с разными задачами и разным уровнем доверия. В линейке есть модели с числом портов Ethernet от одного до пяти на контроллерах Intel — этого хватает, чтобы отделить полевую сеть от заводской без дополнительного оборудования.

Стандартный набор — порты USB, Ethernet, последовательные порты RS-232, RS-422 и RS-485, видеовыходы VGA и HDMI. В моделях со слотами PCI и PCIe набор расширяется платами под конкретную задачу.

Оба способа делаются из одного окна загрузки, разница — в поле PC Port. Для USB там должно стоять USB: Download, для сети выбирается Ethernet и вводится IP-адрес панели. Порядок для USB: Скомпилируйте проект — должен появиться файл.wmt. Подключите панель кабелем для программирования к USB-порту ПК.

Панель — если нужен надёжный интерфейс к одному-двум устройствам, который включается за секунды и работает годами без обслуживания. Промышленный компьютер — если нужны SCADA, база данных, отчёты, работа с несколькими мониторами или произвольное прикладное ПО.

Встроенного модуля беспроводной связи у панелей нет — прочерк в характеристиках означает именно это. При этом работа по Wi-Fi для панели штатная: беспроводная сеть подключается через внешний USB-адаптер, который вставляется в порт USB панели.

Команда CFGCR выгружает текущие настройки последовательного порта в блок регистров, откуда их можно вывести на панель оператора или сравнить с ожидаемыми. Это единственный штатный способ узнать из программы, с какими параметрами реально работает порт. Формат записи: CFGCR HD0 K8 K2.

Да. В среде разработки есть набор драйверов связи с устройствами разных вендоров — это штатная функция обеих серий, а не отдельная опция. Панель одинаково работает с контроллерами, приводами и приборами разных производителей, если у них есть поддерживаемый интерфейс и протокол.

Только через порт RS-232. Порт Ethernet программатора для обновления прошивки контроллера не годится — это ограничение самого прибора, а не настроек. Более того, порт RS-232 нужен и в обычной работе через Ethernet: при копировании программы по сети кабель RS-232 всё равно должен быть подключён, по…

Технически можно, и он даже проработает какое-то время. Но в цехе офисный системный блок отказывает по трём предсказуемым причинам: забитый пылью вентилятор, вибрация и провалы питания. Если простой линии стоит дороже разницы в цене, ставить его не надо. Что происходит на практике: Пыль.

В спецификации сетевые порты подписаны не «Ethernet», а конкретной микросхемой: Intel i210, i219, i225, i226 или Realtek. Это важно, потому что от контроллера зависят скорость канала и то, какие драйверы придётся искать при установке операционной системы.

На панели шкафа управления выведены 16 цифровых входов, 16 цифровых выходов, аналоговый интерфейс, вход энкодера, порт RS-485, интерфейсы дистанционного включения, управления питанием и функций безопасности, а также USB 3.0 и второй порт Ethernet.

VNC — это удалённый доступ к экрану панели по сети: на компьютере открывается точная копия того, что видит оператор, с возможностью нажимать те же кнопки. Функция поддерживается панелями PROMPOWER; работает она через Ethernet, то есть на моделях с индексом FE.

Встроенных портов три — RS232, RS485 и Ethernet, а ещё два-три добавляются платами расширения. В командах связи порт указывается номером, и нумерация не совпадает с расположением разъёмов. Номер — Порт — Где находится. COM1 — RS232 — 8-контактный разъём Mini Din слева от выходной клеммной колодки.

Да, это штатный режим. Панель ведёт несколько независимых соединений одновременно: например, контроллер по Ethernet и группу преобразователей частоты по RS-485. У старших моделей серии PH для этого есть три COM-порта плюс сетевой.

Поддержка тегов Codesys, заявленная для моделей с Ethernet, позволяет связывать элементы экрана с переменными контроллера по именам, а не по адресам регистров. Это радикально сокращает время разработки и, главное, количество ошибок при доработках. В чём практическая разница.

Штатных вариантов два: беспроводный адаптер к COM-порту и коммуникационные модули с выходом в сеть. Оба заменяют кабель между ноутбуком и контроллером, но решают разные задачи. Адаптер Bluetooth.

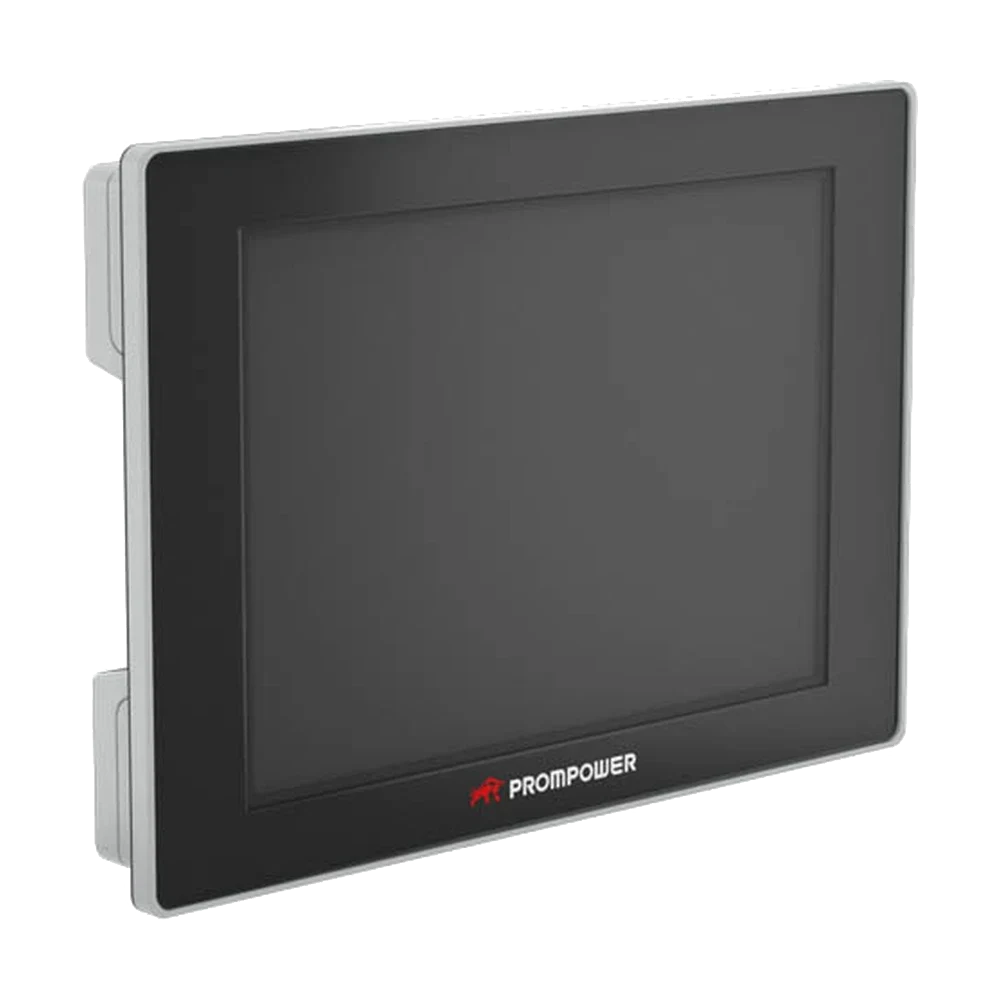

Буква E в конце обозначает встроенный Ethernet. Панель с индексом FE имеет сетевой порт, панель с индексом F — только последовательные интерфейсы RS232/RS422/RS485. Разберём на паре моделей одной диагонали: PH1-102S-F и PH1-102S-FE.

Потому что при подключении под напряжением COM-порт контроллера может выйти из строя — руководство даёт это прямым предупреждением, а не рекомендацией. Порядок один: сначала кабель, потом питание контроллера. Причина в разнице потенциалов.

Три серии различаются средой разработки и коммуникационными возможностями. PMP20 программируется в PROMPOWER PLC Studio и имеет встроенный Ethernet; PMP30 и PMP301 работают в Codesys и дополнительно несут порт EtherCAT для управления приводами.

Заводские сетевые настройки: IP-адрес 192.168.6.6, маска подсети 255.255.255.0, шлюз 192.168.6.1. Порт Ethernet — верхний разъём RJ45; второй разъём RJ45 отведён под EtherCAT и для программирования не используется.

Место на задней панели и ресурсы платы не резиновые: в сериях PIPC-SM и PIPC-MM исполнения с шестью портами Ethernet получают меньше последовательных портов, чем их аналоги с тремя. Это не ошибка каталога, а размен, заложенный в спецификации, и его нужно учитывать при подсчёте подключений.

В среде PROMPOWER HMI Studio есть два разных драйвера Allen-Bradley, и выбор между ними определяется семейством контроллера. Один работает по сети и по именам тегов, второй — по последовательному порту и по областям памяти. Ethernet/IP по тегам (CompactLogix).

Базовый набор портов нержавеющего исполнения выведен на герметичные разъёмы M12: один порт Ethernet до 1 Гбит/с и два USB 2.0 через коннекторы M12 X-Code на 8 контактов, питание 9–36 В постоянного тока — тоже через M12.

В линейке есть модели на 6 и на 18 портов. PPS-1G0612 — это 4 порта 10/100/1000 Мбит/с RJ45 с поддержкой PoE плюс 2 порта uplink; PPS-1G18230 — 16 портов RJ45 с PoE плюс 2 порта uplink.

PoE — это питание устройства по тому же кабелю Ethernet, по которому идут данные. Коммутаторы PROMPOWER поддерживают стандарт IEEE 802.3af/at и выдают до 30 Вт на порт, чего хватает большинству промышленных камер, точек доступа и IP-домофонов.

Физический интерфейс контроллера — разъём RJ45. Руководство рекомендует кабель типа UTP или STP, ограничивает длину одного отрезка ста метрами и советует применять адаптивный коммутатор, работающий и на мегабитных, и на гигабитных скоростях. Разберём эти три требования по отдельности. Тип кабеля.

Опция Use FTP Protocol включается в свойствах панели — либо на третьем шаге мастера создания проекта, либо потом через Settings → HMI Settings. Там же задаётся пароль службы FTP.

Нужны три вещи: питание контроллера, кабель программирования и установленная среда разработки. У серии PMP20 есть встроенный порт Ethernet, поэтому загрузка программы возможна и по сети, но для первого подключения удобнее кабель. Что понадобится физически: Питание.

Прямых аналогов «клемма в клемму» у контроллеров не бывает: у каждого производителя своя система команд, своя среда и своё расположение клемм. Замена подбирается по функциональному составу — числу и типу каналов, интерфейсам и требуемым специальным функциям.

Да, но конфигурация здесь отличается от рабочего места оператора: нужен процессор Core i7 или i9, память от 32 ГБ, быстрый накопитель NVMe и слоты PCIe под плату захвата изображения. В линейке такие исполнения есть, включая стоечные на Core i9-12900K и i7-12700K с чипсетом Q670.

Сетевые настройки задаются той же командой CFGCW, что и параметры последовательного порта, только блок регистров расшифровывается иначе. В регистр HD0 записывается тип сети — значение 4 соответствует Modbus TCP, после чего остальные регистры трактуются как сетевые.

Нет: руководство по эксплуатации прямо запрещает наружную воздушную проводку — оборудование повреждается молнией. Допустимые варианты прокладки между зданиями — подземная линия или кабель в стальных трубах. Почему это не перестраховка: Медная витая пара — идеальная антенна для грозового наведения.
