Вопросы по теме: Кабель

Порт 2,5 Гбит/с нужен там, где узкое место — не сеть контроллеров, а поток данных: видео с камер, выгрузка архивов, резервное копирование. Для опроса ПЛК по Modbus TCP разницы с гигабитом нет никакой.

Руководство требует до пуска убедиться в правильности настроек установки: углов установки, положения центральной точки инструмента (TCP), массы инструмента, смещения TCP и конфигурации безопасности робота.

Шкаф ставится там, где к нему есть доступ и куда достаёт соединительный кабель манипулятора, — но у этого места есть три жёстких ограничения из руководства. Высота выключателя питания — от 0,6 до 1,9 м. Требование прямое: снять питание в чрезвычайной ситуации нужно быстро и без поиска.

Светильники PPCAB выпускаются в двух мощностях — 5 и 10 Вт — и в двух сериях, которые различаются наличием датчика движения. Обе серии питаются от переменного напряжения 90–265 В, имеют магнитное крепление и кабель питания длиной 3 м в комплекте.

Проще всего проверить срабатывание по встроенному светодиодному индикатору: он загорается при попадании цели в зону чувствительности независимо от того, подключена ли уже сигнальная цепь к контроллеру — это позволяет отделить проблему монтажа датчика от проблемы схемы подключения.

Через специализированный температурный модуль, а не через обычный аналоговый вход. Термопара даёт милливольты и требует компенсации холодного спая, термосопротивление измеряется по сопротивлению — обычный вход 0–10 В или 4–20 мА с этим не работает.

Кабельная сборка — это готовое изделие фиксированной длины с залитым разъёмом на одном конце и свободными жилами на другом. Кабель в бухте разъёма не имеет вовсе, и всё, что связано с соединением, ложится на монтажника: обжим, герметизация, соответствие распиновке.

Чем длиннее моторный кабель, тем выше его паразитная ёмкость на землю, а вместе с ней — и ток высокочастотной помехи, которую фильтру нужно подавить. На длинных линиях фильтр, рассчитанный без учёта этого фактора, может не обеспечить требуемый класс электромагнитной совместимости даже при формально…

Моторный дроссель подбирается по номинальному току двигателя (или преобразователя — берётся большее из значений) и по напряжению схемы, а не «на глаз» под мощность в киловаттах. Порядок подбора: Возьмите номинальный ток нагрузки.

Точный предел по длине зависит от конкретной модели пульта и преобразователя, поэтому его нужно уточнять для выбранного сочетания — единой цифры для всей линейки опций нет. Общий принцип: чем длиннее линия связи с пультом, тем выше требования к качеству кабеля и монтажа.

Сечение и входного, и выходного кабеля выбирается по номинальному току двигателя — так же, как при прямом пуске от контактора. Никаких надбавок «на плавный пуск» не требуется: в установившемся режиме через кабель идёт обычный рабочий ток.

Датчик подключается на свободный дискретный вход преобразователя частоты так же, как на вход ПЛК: питание от общего источника 10–36 В постоянного тока, сигнальный провод — на вход с логикой, совпадающей с типом выхода датчика (NPN или PNP).

Первое подозрение — разъём: степень защиты IP67 обеспечивает собранное и затянутое соединение, а недотянутая гайка пропускает воду внутрь. IP67 означает кратковременное погружение, но не струю под давлением, поэтому мойка керхером выходит за паспортные условия для всей линейки.

Телекоммуникационная потолочная панель отличается от обычной тем, что совмещает две функции сразу: ввод кабеля сверху и посадочное место под потолочный вентиляторный блок. В обычных исполнениях эти задачи разведены по разным артикулам, и совместить их на одной панели нельзя.

Сечение силовой клеммы растёт вместе с типоразмером: у PLC1D исполнений 9 и 12 А это 1–4 мм², у 18 и 25 А — 1,5–6 мм², у 32 А — 2,5–10 мм², у 40, 50 и 65 А — 2,5–25 мм², у 80 и 95 А — 4–50 мм². Значения даны для гибкого кабеля без наконечника в первый зажим.

Код силового кабеля собирается из четырёх частей: тип кабеля, тип разъёма, сечение жилы и длина. Логика та же, что у энкодерного, но вместо батарейного отсека здесь сечение. Тип кабеля: CM — обычный, CMT — гибкий.

Датчик подключается к двум выделенным клеммам входа термистора. Измерение мостовое, вход идёт через изолирующий усилитель — это принципиально, потому что датчик находится в обмотке двигателя и гальваническая развязка здесь не роскошь, а требование безопасности.

Диаметр резьбы корпуса и типоразмер разъёма — независимые вещи, и в серии K они совпадают только у самого малого датчика. По таблицам спецификации разъём M8 применяется исключительно на датчиках M8, а на M12, M18 и M30 стоит один и тот же четырёхконтактный разъём M12.

Минимум два: силовой кабель от привода к обмотке двигателя и энкодерный кабель обратной связи. Если двигатель с электромеханическим тормозом, добавляется линия питания тормоза — она может идти отдельным кабелем или в составе силового. Что важно знать про каждый: Силовой.

Расстояние между передней и задней 19-дюймовыми плоскостями, образованными профильными шинами монтажной рамы, регулируется в двух диапазонах: 400–600 мм и 600–900 мм. Конкретный диапазон определяется исполнением раздвижных направляющих шин, которые ставятся между плоскостями.

Четыре системные катушки описывают состояние сетевой части контроллера целиком — в отличие от флагов сокета, которые относятся к одному соединению. Катушка — Что означает. SM1900 — успешный вход на удалённый сервер. SM1901 — инициализация сети завершена.

Обозначение серии K собирается по позициям слева направо, и по нему читаются все ключевые параметры датчика без открытия карточки. Разберём на примере KT118-D16PA-DS1253-TA: K — тип датчика: индуктивный. T — монтаж: J заподлицо, T незаподлицо.

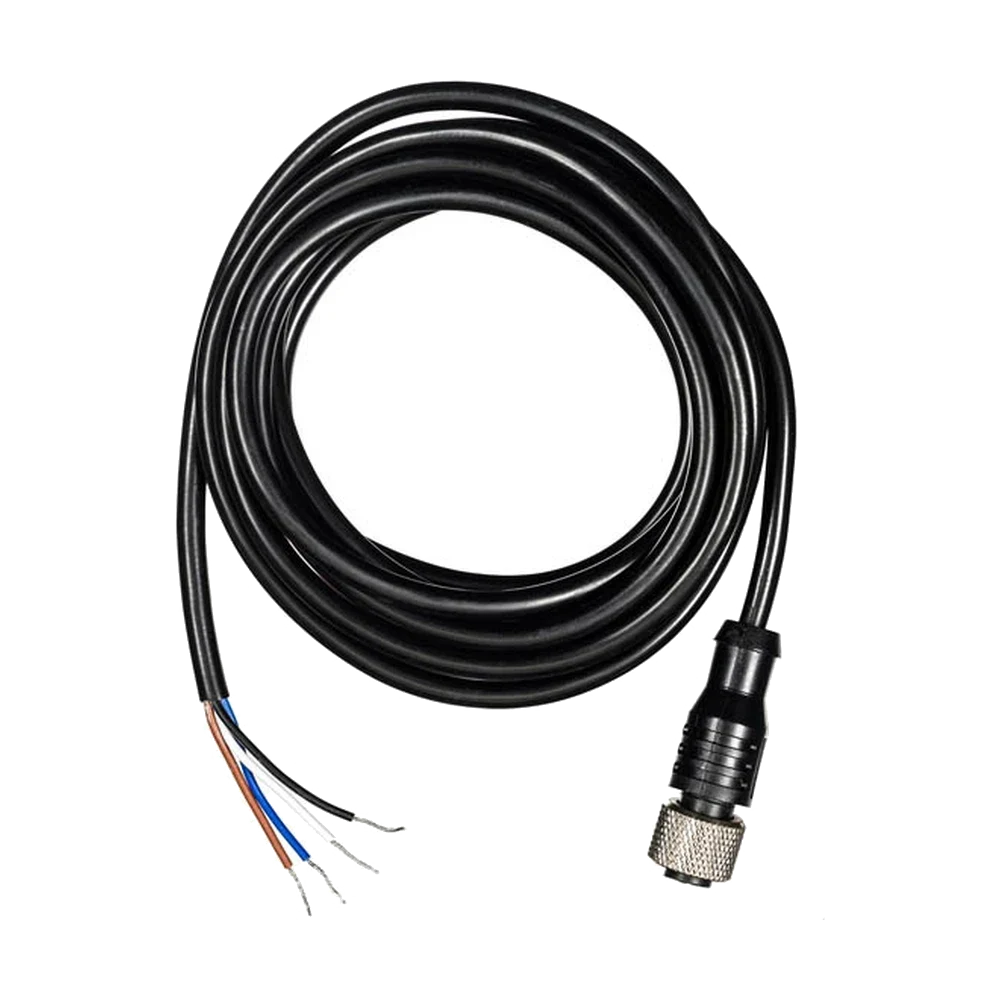

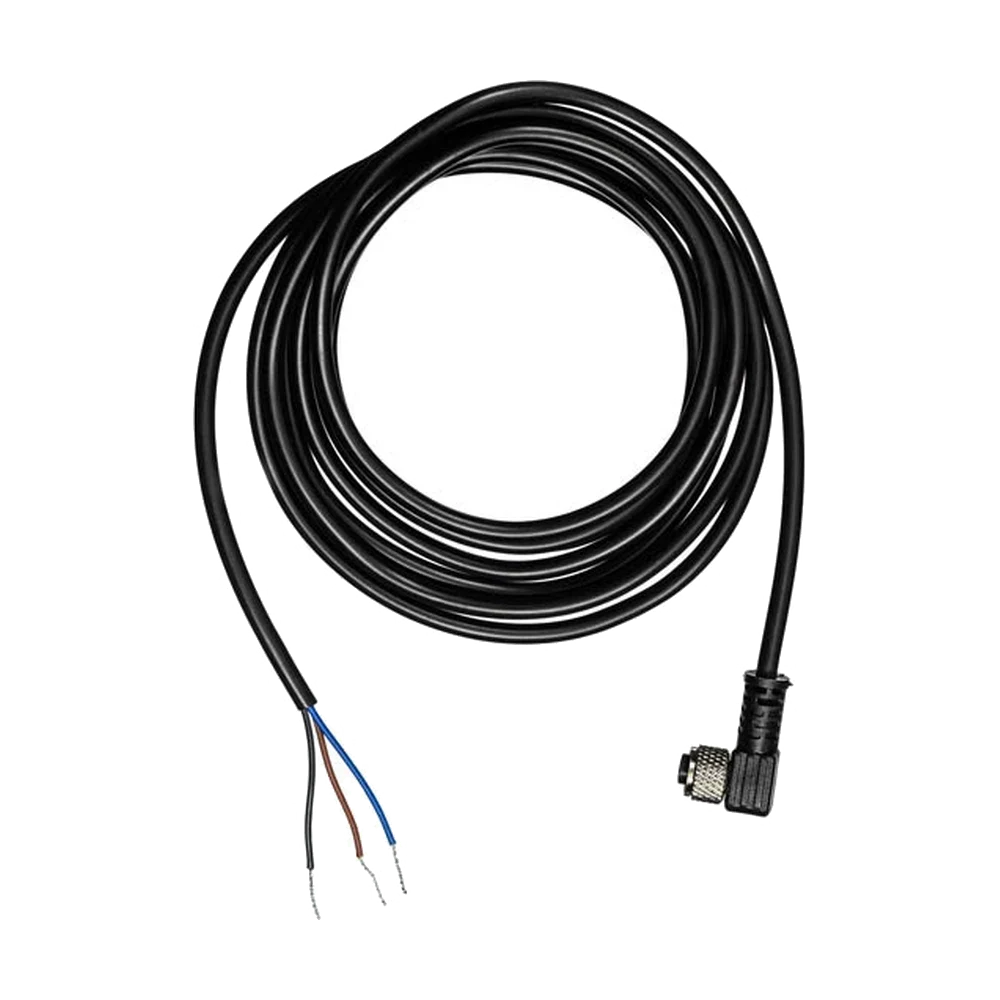

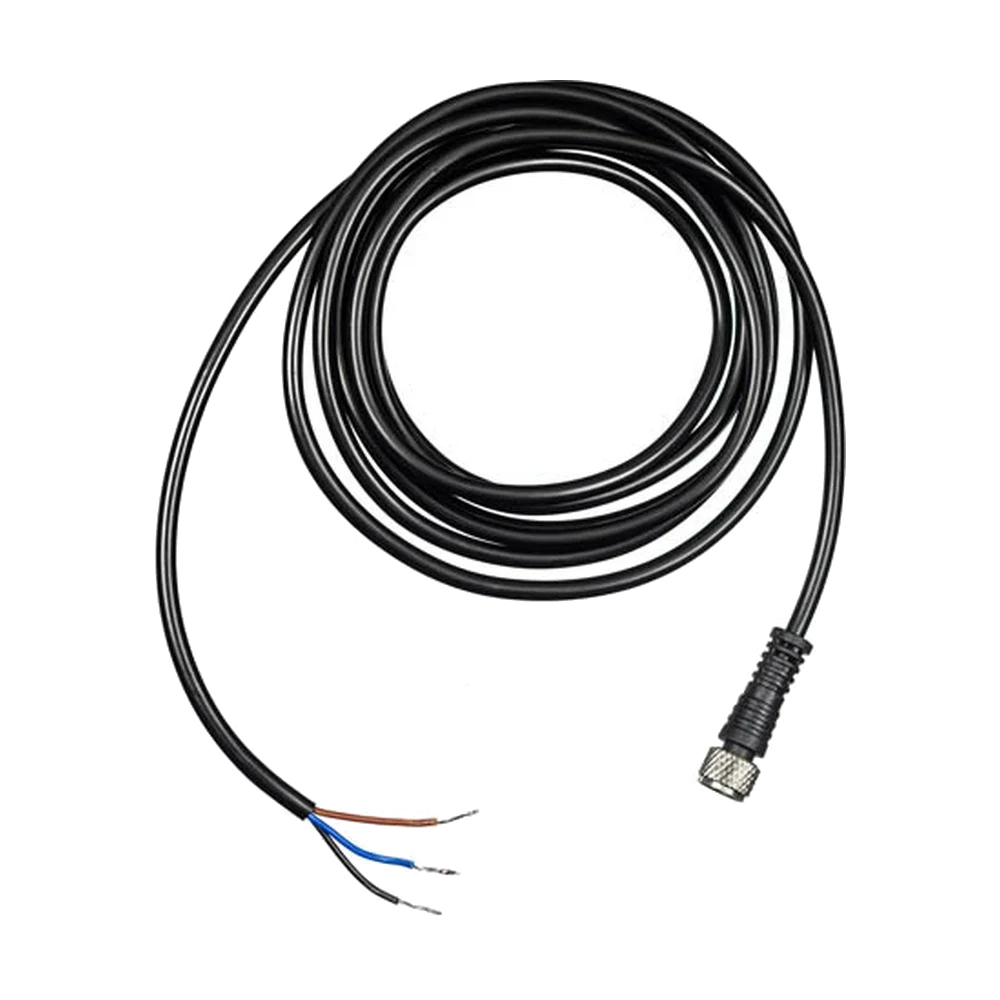

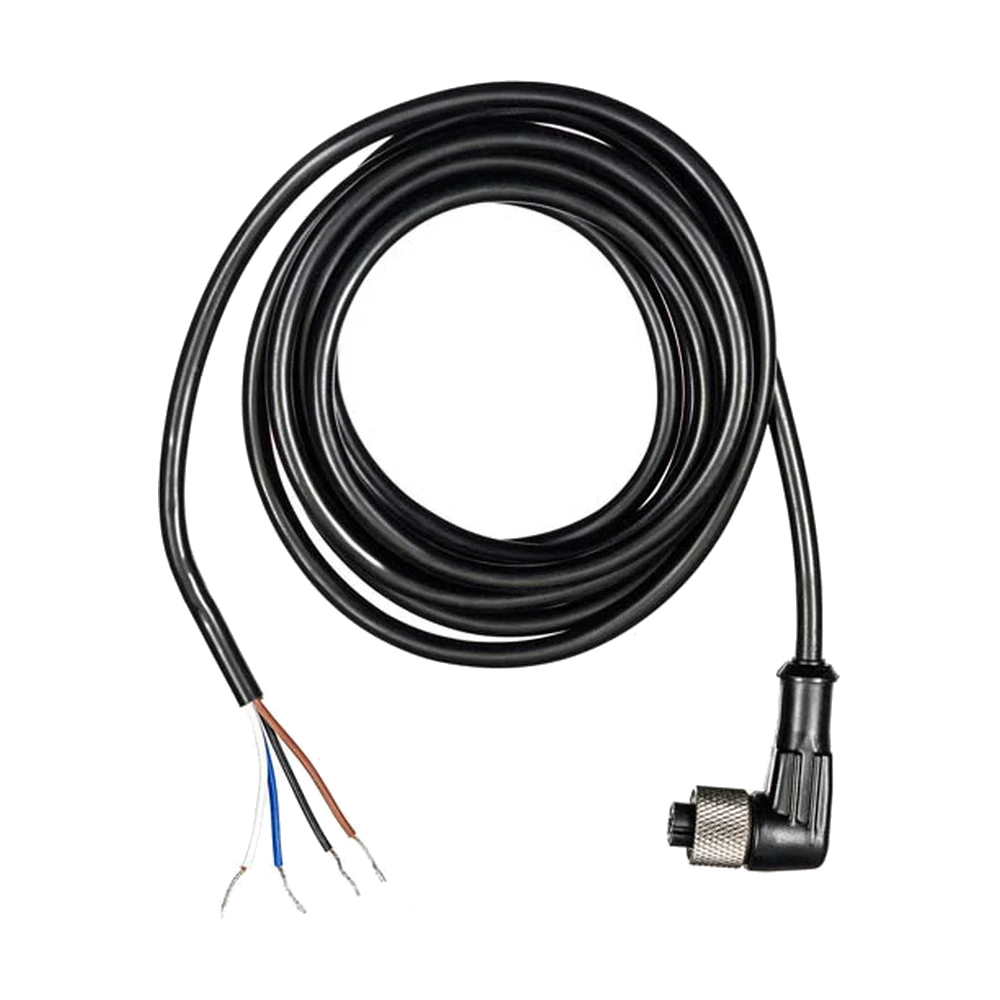

Для разъёма M8 нужен трёхконтактный кабель под M8, для разъёма M12 — четырёхконтактный кабель под M12; кабели PROMPOWER универсальны и подходят как к датчикам PROMPOWER, так и к датчикам сторонних производителей с тем же типом разъёма.

Общий параметр адреса устройства в приводе принимает значения от 0 до 247, но для этой шины диапазон уже: ведомому узлу разрешены адреса с 3 по 125. Заводское значение параметра равно 1, поэтому адрес приходится задавать вручную при каждом вводе платы в работу.

Фиксированные скорости хранятся в группе FC: параметры FC-00…FC-15 задают шестнадцать предустановленных частот. Диапазон каждой — от −F0-09 до F0-09 (или от −100,0 до 100,0 %), заводское значение 0,00 Гц; знак минус задаёт обратное направление.

Самая частая причина — условие запуска счётчика не удерживается включённым. У высокоскоростного счётчика команда CNT работает не так, как у обычного: обычный считает переключения условия, а высокоскоростной считает импульсы на входе только всё то время, пока условие замкнуто.

Покрытие в шкафах PPCAB назначено по тому, видна деталь снаружи или работает внутри. Всё, что образует внешний контур корпуса, грунтуется и окрашивается порошковой краской; внутренние несущие и монтажные элементы идут с оцинкованной поверхностью, потому что для них важна не декоративность, а…

Да, это называется сквозным подключением (pass-through) и делается через инструмент загрузки. Есть два режима, и они решают разные задачи. Сквозное подключение к ПЛК. На ПК создаётся виртуальный последовательный порт.

Однозначного правила нет — выбор зависит от компоновки объекта и длины линий, но общий принцип такой: чем длиннее и нагруженнее линия до потребителя, тем сильнее аргумент в пользу приближения блока питания к нему, а не централизации всего питания в одной точке.

Две типовые причины: просадка питания 24 В в момент пуска и электромагнитная помеха от силовой цепи. Обе относятся к монтажу шкафа, а не к панели. Просадка питания. Пусковой ток двигателя роняет напряжение сети, за ним просаживается блок питания вторичных цепей, и панель уходит в перезагрузку.

Для миниконтакторов основной линейки предусмотрены блоки вспомогательных контактов фронтального монтажа: F4K11 на один нормально разомкнутый и один нормально замкнутый контакт и F4K22 на два и два. Оба ставятся спереди и ширину аппарата в ряду не увеличивают.

Нельзя. Сигнальные кабели прокладывают в отдельном металлическом кабельном канале. Если отдельный канал проложить невозможно, расстояние между силовой и сигнальной трассой должно быть не менее 300 мм. Причина в том, что на выходе преобразователя не синусоида, а импульсы ШИМ с крутыми фронтами.

Клеммная коробка выполняется из чугуна автоматически, если в заказе есть встроенные датчики температуры или антиконденсационный обогрев. Отдельно чугунную коробку можно заказать опцией X07, даже когда никакие датчики не нужны.

Главное правило — не прокладывать слаботочный кабель датчика в одном кабель-канале с силовыми кабелями питания двигателей и преобразователей частоты; при вынужденном сближении линии разносят по расстоянию или разделяют металлической перегородкой.

Руководство разделяет операции жёстко, и в двух случаях требования прямо противоположны: одну работу выполняют только под напряжением, другую — только на обесточенном приводе. Только при поданном питании выполняется замена батареи абсолютного энкодера.

Нужны контроллер с портом EtherCAT, сервоприводы с таким же портом и линейная топология сети — коммутаторы и концентраторы шине EtherCAT не требуются. У PMP3xx верхний разъём RJ45 отведён под Ethernet и связь с Codesys, нижний — под EtherCAT.

Да, по входу серия рассчитана на широкий диапазон: 85~264 В переменного тока при частоте 47~63 Гц. Сеть 60 Гц попадает в этот диапазон целиком, поэтому оборудование, собранное на HDR, работает и на объектах с американским стандартом частоты, и от дизель-генератора.

По руководству серия рассчитана на трёхфазное входное напряжение 380, 660 или 1140 В с допуском от −10 до +15 % и частотой 50 или 60 Гц. Конкретное напряжение исполнения зашито в обозначение: цифра 4 после названия серии означает 380 В, три фазы.

Сопротивление изоляции обмотки измеряется мегаомметром на 500 В, измеренное значение должно быть не менее 1 МОм. Проверка входит в обязательную подготовку перед установкой, наравне с осмотром и проворачиванием вала вручную.

Для типового шкафа автоматики, где к сегменту подключены контроллер, панель, компьютер и несколько камер, управляющие функции не нужны — неуправляемый коммутатор делает свою работу и не требует настройки.

Выбор определяется сетью на объекте и мощностью оси: исполнения на 200 В берут для малых приводов там, где есть только однофазная или трёхфазная сеть низкого напряжения, исполнения на 400 В — для стандартной трёхфазной промышленной сети и для всех мощных осей. На что смотреть: Что есть в шкафу.

Это длина корпуса датчика в миллиметрах — предпоследняя позиция артикула перед внутренним кодом производителя. Спецификация серии K допускает пять значений: 45, 48, 50, 53 и 55 мм, и они привязаны к типоразмеру и типу подключения, а не выбираются свободно.

Линейка PSS5 заявлена как замена для Siemens SINAMICS V90 и Schneider Electric Lexium 28 и Lexium 23. Главный вопрос при такой замене — не двигатель, а то, как ось встроена в систему управления машины. Что определяет объём работ: Машина на промышленной сети.

Светодиод показывает ровно одно: что катушка возбуждена, то есть на неё подано напряжение. Спецификация оговаривает это отдельно: индикатор отражает состояние катушки, а не действие контакта. Цвет зависит от рода тока: у реле переменного тока красный, у реле постоянного — зелёный.

Испытание на вибрацию в спецификации нормировано для серии HDR: 10–500 Гц, ускорение 2G, 10 минут на цикл, по 60 минут вдоль каждой из осей X, Y и Z по методике IEC 60068-2-6. Для серий MDR и NDR отдельной строки с параметрами вибростойкости в таблицах характеристик нет.

Штатный способ монтажа реле PLRD13 и PLRD33 — прямо под контактор, силовые выводы стыкуются без проводов. Допускается также установка на панель или на DIN-рейку со специальными аксессуарами.

Конвекционный нагреватель PPCAB выпускается в двух мощностях — 60 и 75 Вт. Он предназначен для поддержания требуемой температуры внутри телекоммуникационных и электротехнических шкафов и предотвращает образование конденсата и замерзание.

Да, вынос пульта управления на дверь шкафа — стандартная и распространённая практика: панель монтируется в вырез на двери, а связь с самим преобразователем, установленным внутри шкафа, идёт по кабелю. Что учитывать при таком монтаже: Вырез и уплотнение.

Можно, и в ряде случаев это правильное решение, но с одной оговоркой: токовые защиты преобразователя настраиваются от номинала двигателя, а не от номинала самого ПЧ. Если этого не сделать, аппарат перестанет защищать двигатель.

Обе тревоги относятся к синхронизации и обмену данными процесса, то есть к тому, что происходит уже после успешного подключения узла к сети. Это самые частые коды при вводе многоосевой машины в работу. E-803 — незавершённая ФАПЧ.
