Почти всегда причина в смещении адресов. Номера в таблицах руководства записаны в классической нотации Modbus, где нумерация начинается с единицы, а в кадре запроса передаётся смещение, начинающееся с нуля. Разница ровно в единицу.
Прямая замена подбирается по номинальному току и мощности двигателя, а не по артикулу снятого аппарата. Для серии P2S-100 в каталоге указаны альтернативные коды: для большинства позиций в карточке товара перечислены соответствующие изделия Siemens, ABB и Eaton.
Принципиальная разница в том, где живёт уставка срабатывания тормозного узла. У встроенного тормозного транзистора она задаётся в преобразователе параметром A0-06, а при использовании внешнего тормозного модуля уставка настраивается в самом модуле — руководство PD310 указывает это прямо.
Три серии закрывают разные диапазоны мощности и разный уровень оснащения: P2S-050 — компактная линейка до 55 кВт, P2S-100 — базовая до 75 кВт с опциональной связью, P2S-300 — старшая серия до 400 кВт со встроенным Modbus RTU и панелью управления.
X-NET — собственная полевая шина контроллеров PROMPOWER. Её поддерживают все порты PMP20: COM1, COM2, порты плат расширения и Ethernet. Со средой программирования по сети контроллер связывается именно по этому протоколу. Чем X-NET отличается от Modbus на том же проводе: Скорость.
Источник команд пуска и останова задаётся параметром A00, у него восемь значений. Заводская установка — 3, то есть команды принимаются и с кнопочной панели, и с внешних клемм одновременно.
Отправная точка выбора — не сам протокол, а то, что уже используется на объекте: если верхний уровень автоматизации построен на определённой сети, преобразователь логично интегрировать в неё же, а не заводить отдельный контур связи ради одного привода.
Защита при пониженной нагрузке настраивается параметрами B12 — порог в диапазоне 0–100 % и B13 — время срабатывания в диапазоне 1–60 секунд с заводским значением 10 секунд. Заводское значение B12 равно 0, то есть защита выключена.

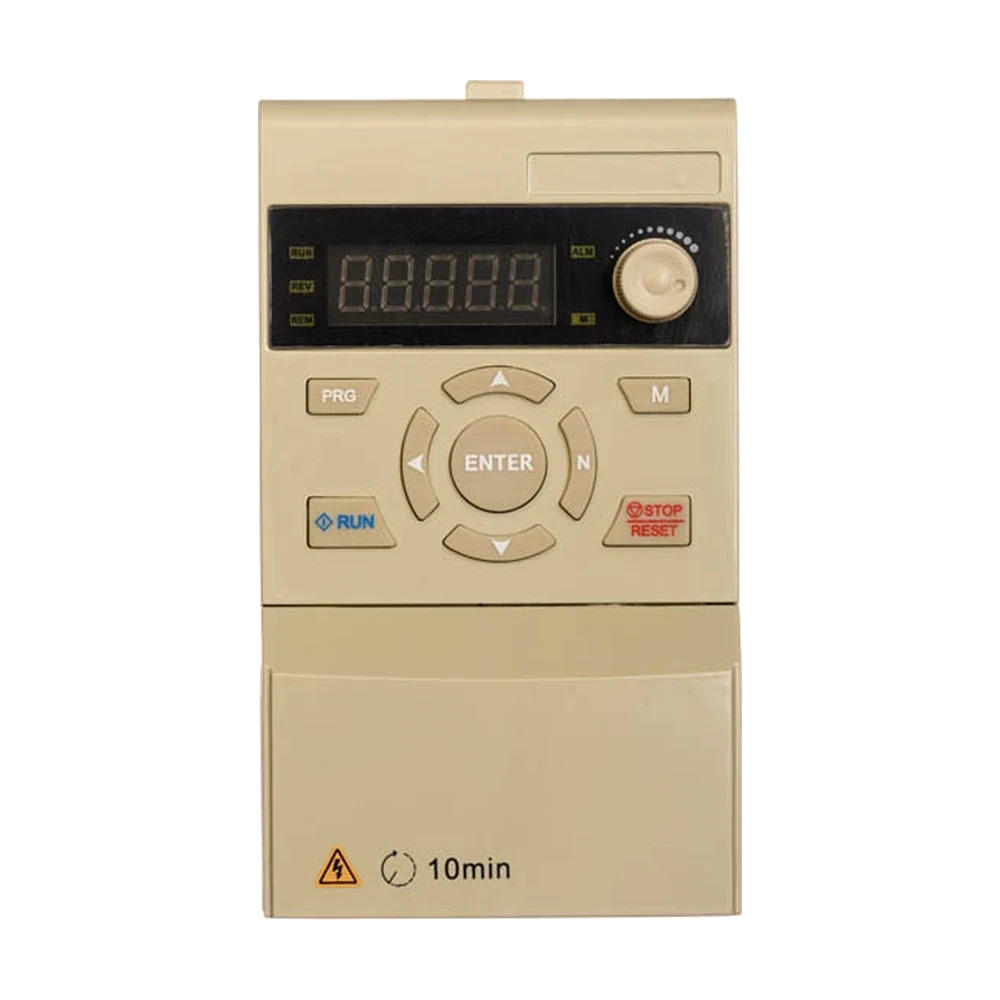

ПИД-регулятор PD150 включается выбором F0-02 = 7 (источник задания частоты — ПИД) и настраивается в группе FA. Нумерация параметров здесь своя, с PD210 не совпадающая: коэффициенты лежат не в начале группы, а в середине. Задание и обратная связь.
Три ошибки из разных областей, объединённые одним свойством: все они маскируемые, то есть реакцию привода на них можно изменить параметрами F9-20…F9-22, вплоть до продолжения работы с одним лишь предупреждением. Err23 — ошибка коммуникации.
В PMP20 есть два встречных механизма: обращение к биту внутри регистра и обращение к группе меркеров как к целому слову. Оба записываются прямо в операнде команды, отдельных инструкций упаковки не требуется. Бит регистра. Запись вида D0.0 означает младший бит регистра D0, D0.15 — старший.
Поведение задаётся параметром Fd-08: 0 — нет реакции: привод продолжит работать на последнем задании; 1 — ошибка Err23 и остановка самовыбегом; 2 — предупреждение ALA23 и продолжение работы; 3 — остановка тем способом, который выбран в параметре F1-05.
Внешний тормозной блок включается между звеном постоянного тока преобразователя и тормозным резистором: он подключается к клеммам постоянного тока привода, а к своему выходу подключает резистор — по сути, берёт на себя функцию встроенного тормозного транзистора, которого у мощных моделей нет.
PDSoft — программа для настройки и диагностики преобразователей с компьютера. Подключение выполняется по интерфейсу RS-485 с протоколом Modbus RTU; руководство рекомендует использовать преобразователь интерфейсов RS-485/USB с гальванической изоляцией.
Каналы модулей расширения не продолжают нумерацию процессорного модуля, а лежат в отдельных диапазонах с пятизначными номерами. Правило простое: каждому посадочному месту отведён свой блок из 64 адресов, и номер места входит в номер клеммы. Как распределены блоки: Правые модули расширения.
Только простые команды, которые гарантированно выполняются за один цикл: установка и сброс битов, передача данных, арифметика и сравнение. Всё, что требует непрерывного выполнения, в прерывании работать не будет.
Двумя способами: по Ethernet через Modbus TCP или по последовательному порту RS-485 через Modbus RTU. Оба интерфейса есть в промышленных компьютерах PROMPOWER штатно, дополнительное оборудование не требуется.
Из фирменных опций в каталоге есть модуль связи Modbus card RS485 для серии P2S-100 — он собран в разделе опции для устройств плавного пуска. Остальное, что нужно приводу, это обычная аппаратура шкафа.
Твердотельное реле коммутирует нагрузку полупроводниковым ключом без подвижных частей, электромеханическое — контактами, которые физически расходятся. Вся линейка реле PROMPOWER — электромеханическая: твердотельных реле в каталоге нет. Где проходит граница применения: частота коммутации.
Profinet подключается опциональным коммуникационным модулем — встроенным в преобразователь интерфейсом идёт Modbus RTU, а Profinet, Profibus DP, Modbus TCP, EtherCAT и CANopen добавляются платой из раздела опции для преобразователей частоты.
Да. Приводы подключаются к последовательному порту компьютера по RS-485 и опрашиваются по Modbus RTU: с компьютера читаются ток, частота, состояние и аварии, туда же передаются команды пуска и задание скорости. Отдельный шлюз не нужен, порт RS-485 есть в компьютере штатно.
Проверено экспертом
13.01.2026
Помогло 93%
1041 просмотр
Все три исполнения имеют по два независимых канала и одинаково принимают импульсное задание; различаются они вторым способом задания — аналоговым сигналом напряжения, тока или командой по сети. Модель — Аналоговое управление — Импульсное — Сетевое.
Одной установки платы мало: преобразователь надо перевести на сетевое управление и указать ему, каким протоколом работать. Настройка занимает четыре параметра, и все они лежат в группе параметров связи и в группе основных настроек привода.
Различие в интерфейсе управления, и оно тянет за собой разный набор режимов. Проверять надо по руководству своей серии: параметр с одним и тем же номером в разных сериях означает разное. PSD5F — полнофункциональный.
Схема зависит от того, какой порт панели задействован. В руководстве по HMI Studio 2 приведены три варианта. RS-232 через COM1 или COM2: Панель — Устройство. контакт 2 (RX) — контакт 3 (TX). контакт 3 (TX) — контакт 2 (RX). контакт 5 (GND) — контакт 5 (GND).
Префикс задаёт систему счисления константы. В программе PMP20 используются четыре обозначения, и путаница между ними — типовая причина того, что уставка в контроллере не совпадает с уставкой в проекте. Префикс — Система — Пример. K — десятичная — K100 — это сто.
Проверено экспертом
30.10.2024
Помогло 93%
2721 просмотр
Задание мощности пишется в регистры 1 (канал 1) и 2 (канал 2) области Holding Registers. Единица измерения — 0,1 %, диапазон 0~1000, где 1000 соответствует 100 %.
Штатный способ снять аварию — запись единицы в катушку 00008 по Modbus функцией 05 «запись одной катушки». После сброса устройство само возвращает катушку в ноль. Кнопки сброса на панели у этой серии нет. Обязательное условие из руководства: перед сбросом снимите команду пуска.
Состояние физических входов лежит в блоке дискретных входов и читается функцией 02. Блок занимает адреса 10001…10008, реально используются первые четыре, остальные зарезервированы.
Плата управления одинакова для всей серии. Питание: +10V — опорное напряжение для потенциометра, максимум 20 мА, нагрузка 1–10 кОм, защита от короткого замыкания; GND — общая для него.
Да, обучение проводится. Программы рассчитаны на инженеров и наладчиков, которые работают с приводной техникой: подбор, монтаж, ввод в эксплуатацию и диагностика.
RS-232 — это связь «точка — точка» на короткое расстояние с одним устройством на порт. RS-485 — двухпроводная шина, к которой параллельно подключаются десятки устройств на дистанции в сотни метров.
Режим пуска задаётся параметром A01: значение 0 — запуск с ограничением по току, 1 — запуск с нарастанием напряжения, 2 — запуск с импульсным напряжением. Заводская установка — 0, ограничение по току. Чем режимы отличаются: A01 = 0, ограничение по току.
В каталоге пять позиций серии PDBU на напряжение 400 В, закрывающих преобразователи от 45 до 280 кВт. Различаются они минимальным сопротивлением резистора, пиковым током и наличием интерфейса связи.
Все настройки связи собраны в группе P10: P10.01 — протокол (0 — Modbus RTU), P10.02 — адрес привода (0–247, по умолчанию 1), P10.03 — скорость передачи, P10.04 — конфигурация протокола, P10.05 — задержка ответа (0–250 мс, по умолчанию 2 мс).
Буферные цифры определяют разрядность ячейки приёмного буфера порта: 0 — восемь бит на ячейку, 1 — шестнадцать. Настройка касается связи в свободном формате, где принятые байты складываются в регистры программы, и от неё зависит, как разложится принятый поток.
За токовую отсечку отвечают два параметра меню B: B02 — коэффициент перегрузки по току в диапазоне 0–600 % и B03 — время срабатывания в диапазоне 0–6000 секунд с заводским значением 5 секунд. Заводское значение B02 равно 0, то есть защита выключена.
Параметр A09 указывает устройству, как оно работает после завершения пуска: значение 0 — тиристорное управление, значение 1 — с переходом в режим байпас. Заводская установка — 1. Разница принципиальная: A09 = 0, тиристорное управление.
Связь строится по RS-485 витой парой в шлейф: контроллер — ведущее устройство, приводы — ведомые с уникальными адресами. Настройки обмена на обеих сторонах должны совпадать буква в букву, иначе связи не будет. Порядок работы: Проложите линию.
Проверено экспертом
24.07.2026
Помогло 90%
231 просмотр
Контроллер измеряет цикл сам и хранит три значения в системных регистрах: SD010 — текущий цикл сканирования, SD011 — минимальный за время работы, SD012 — максимальный. Единица измерения — микросекунды. Зачем эти три числа нужны на объекте: Текущий цикл показывает нагрузку прямо сейчас.
Внешний тормозной блок сигнализирует о перегреве и неисправности сразу двумя способами: локально — светодиодным дисплеем на корпусе, и удалённо — сообщением по Modbus для диспетчерской системы или контроллера. Что блок отслеживает и на что реагирует: Температура внутри корпуса.
При настройке порта из программы скорость задаётся не числом бит в секунду, а номером из таблицы. Записать в регистр скорости значение 19200 нельзя — контроллер ждёт код 7. Код — Скорость — Код — Скорость. 1 — 300 — 12 — 192000. 2 — 600 — 13 — 256000. 3 — 1200 — 14 — 288000. 4 — 2400 — 15 — 384000.
Для сервоприводов нужен контроллер с портом EtherCAT — это PMP30 или PMP301. Обычный обмен по Modbus для управления осями не годится: он не даёт нужного цикла и синхронизации. Что определяет выбор между двумя сериями: Число осей.
Для серии PD310 выпускаются модули трёх типов: расширение входов-выходов, интерфейсы промышленных сетей и выносные пульты управления. Все они собраны в разделе опции для преобразователей частоты.
Устройство поддерживает девять функций Modbus: 01, 02, 03, 04, 05, 06, 08, 15 и 16. Этого хватает и на чтение измерений, и на управление пуском, и на запись уставок. Что чем читается и пишется: 01 — чтение состояния катушек, то есть текущего состояния команд.
Аналоговые данные лежат не в регистрах D, а в собственных областях: ID — аналоговые входы, QD — аналоговые выходы. Обращаться к ним можно напрямую, как к обычным регистрам, командой пересылки, без команд чтения модуля.
Проверено экспертом
08.08.2025
Помогло 89%
1221 просмотр
Команды Modbus пишутся прямо в лестничной диаграмме, отдельная «задача связи» не нужна. Формат одинаков для всех: команда, номер станции, адрес Modbus, данные или регистр, номер порта контроллера.
Встроенных портов три — RS232, RS485 и Ethernet, а ещё два-три добавляются платами расширения. В командах связи порт указывается номером, и нумерация не совпадает с расположением разъёмов. Номер — Порт — Где находится. COM1 — RS232 — 8-контактный разъём Mini Din слева от выходной клеммной колодки.
Проверено экспертом
13.09.2024
Помогло 89%
3441 просмотр
Обычное реле — это переключатель: контакты либо замкнуты, либо разомкнуты, третьего состояния нет. Регулятор мощности PROMPOWER — устройство другого класса: он не просто включает и выключает нагрузку переменного тока, а плавно или циклично регулирует подаваемую на неё мощность, при этом не имеет…
Точные таймеры, высокоскоростные счётчики и семафоры тоже вынесены в таблицу Modbus, причём у каждого из них два адреса: один в пространстве катушек — состояние, второй в пространстве регистров — значение. Что читаем — Пространство — Начальный адрес — Количество.
