Сечение и входного, и выходного кабеля выбирается по номинальному току двигателя — так же, как при прямом пуске от контактора. Никаких надбавок «на плавный пуск» не требуется: в установившемся режиме через кабель идёт обычный рабочий ток.
Да, порт добавляется левым модулем расширения портов. Для PMP30 это PMP-NES-ED, для PMP301 — PMP-01-NES-ED. Что важно знать до заказа: Поддерживается связь 485.
Принципиальная разница в том, где живёт уставка срабатывания тормозного узла. У встроенного тормозного транзистора она задаётся в преобразователе параметром A0-06, а при использовании внешнего тормозного модуля уставка настраивается в самом модуле — руководство PD310 указывает это прямо.
Три серии закрывают разные диапазоны мощности и разный уровень оснащения: P2S-050 — компактная линейка до 55 кВт, P2S-100 — базовая до 75 кВт с опциональной связью, P2S-300 — старшая серия до 400 кВт со встроенным Modbus RTU и панелью управления.
Для типовой станции из двух-трёх насосов практичный выбор — панель 7" или 10", то есть PH7-070S-FE или PH10-101S-FE. На таком экране помещается мнемосхема с насосами, задвижками и датчиками, уставки давления и журнал аварий.
Да, это называется сквозным подключением (pass-through) и делается через инструмент загрузки. Есть два режима, и они решают разные задачи. Сквозное подключение к ПЛК. На ПК создаётся виртуальный последовательный порт.
Развязаны все внешние группы цепей модуля: входные, выходные и измерительные. Это заявлено в описании изделия и повторено в разделах подключения, поэтому части схемы шкафа можно строить на разных потенциалах. Что именно развязано и чем: Управляющие входы — двунаправленными оптопарами.
Есть два штатных пути: по последовательному порту RS-485 или RS-232 и по Ethernet, если оба устройства сетевые. Контроллеры PMP20, PMP30 и PMP301 имеют и последовательные порты, и Ethernet, поэтому выбирать можно по задаче, а не по наличию. Порядок работ: Выберите интерфейс.
Клеммник модуля содержит 24 позиции, причём часть из них имеет разное назначение в зависимости от исполнения. Полная раскладка из руководства выглядит так. Клеммы — Обозначение — Назначение. 1, 5 — IN_0V, IN_24V — Минус и плюс источника питания 24 В.
ПИД-регулятор PD150 включается выбором F0-02 = 7 (источник задания частоты — ПИД) и настраивается в группе FA. Нумерация параметров здесь своя, с PD210 не совпадающая: коэффициенты лежат не в начале группы, а в середине. Задание и обратная связь.
Портов два, и они разные. Снизу на шкафу управления выведен гигабитный интерфейс Ethernet, предустановленный на получение адреса по DHCP. На панели шкафа расположен второй порт — мегабитный интерфейс Ethernet.
PDSoft — программа для настройки и диагностики преобразователей с компьютера. Подключение выполняется по интерфейсу RS-485 с протоколом Modbus RTU; руководство рекомендует использовать преобразователь интерфейсов RS-485/USB с гальванической изоляцией.
Двумя способами: по Ethernet через Modbus TCP или по последовательному порту RS-485 через Modbus RTU. Оба интерфейса есть в промышленных компьютерах PROMPOWER штатно, дополнительное оборудование не требуется.
Из фирменных опций в каталоге есть модуль связи Modbus card RS485 для серии P2S-100 — он собран в разделе опции для устройств плавного пуска. Остальное, что нужно приводу, это обычная аппаратура шкафа.
Главное отличие — среда разработки. Панели серии PH1 программируются в PROMPOWER HMI Studio, панели серии PH — в PROMPOWER HMI Studio 2. Это разные среды, и проект из одной в другую напрямую не переносится. Второе отличие — набор портов.
Profinet подключается опциональным коммуникационным модулем — встроенным в преобразователь интерфейсом идёт Modbus RTU, а Profinet, Profibus DP, Modbus TCP, EtherCAT и CANopen добавляются платой из раздела опции для преобразователей частоты.
Да. Приводы подключаются к последовательному порту компьютера по RS-485 и опрашиваются по Modbus RTU: с компьютера читаются ток, частота, состояние и аварии, туда же передаются команды пуска и задание скорости. Отдельный шлюз не нужен, порт RS-485 есть в компьютере штатно.
В аппаратной версии 3.1.32 и новее CN1 — это вход обратной связи замкнутого контура, то есть разъём для внешнего датчика положения: оптической линейки или решётчатой шкалы. Плюс на том же разъёме выведена линия RS-485. Распиновка входа замкнутого контура: Контакт — Сигнал. 1 — Z−. 2 — B−. 3 — B+.
Проверено экспертом
23.04.2026
Помогло 93%
561 просмотр
Начните с вопроса «когда именно теряется»: связь, которая не поднимается вообще, и связь, которая рвётся при пуске двигателя, — это две разные неисправности с разными причинами.
Физически шина RS-485 рассчитана на несколько десятков устройств, но практический предел задаёт не электрика, а время опроса: панель опрашивает узлы по очереди, и чем их больше, тем медленнее обновляется экран. Что учитывать при расчёте: Время цикла.
CN0 — основной разъём управления, 44 контакта. На нём собрано всё, кроме силовых цепей и энкодера: импульсный вход, дискретные входы и выходы, аналоговые команды, линия RS-485 и выход деления частоты энкодера. Раскладка ниже соответствует аппаратной версии 3.1.32 и новее. № — Сигнал — № — Сигнал.
На плате управления PD310 три DIP-переключателя, и каждый отвечает за свою группу цепей. Ошибиться легко: настройка режима сигнала есть и в переключателе, и в параметре, и они должны совпадать. S1 — режим аналогового выхода AO1: напряжение 0–10 В или ток 0–20 мА.
Терминирующий резистор 120 Ом включается первой позицией DIP-переключателя S2 на плате управления: ON — резистор подключён, OFF — отключён. Второй позицией того же переключателя включается ёмкостный фильтр 10 нФ линии RS-485.
Различие в интерфейсе управления, и оно тянет за собой разный набор режимов. Проверять надо по руководству своей серии: параметр с одним и тем же номером в разных сериях означает разное. PSD5F — полнофункциональный.
Классическое ограничение сегмента RS-485 — 32 устройства на линию; больше подключают через повторители или разносят по нескольким портам. Но на практике раньше упирается не число устройств, а качество линии и время опроса. О чём стоит думать при проектировании сети: Топология.
Схема зависит от того, какой порт панели задействован. В руководстве по HMI Studio 2 приведены три варианта. RS-232 через COM1 или COM2: Панель — Устройство. контакт 2 (RX) — контакт 3 (TX). контакт 3 (TX) — контакт 2 (RX). контакт 5 (GND) — контакт 5 (GND).

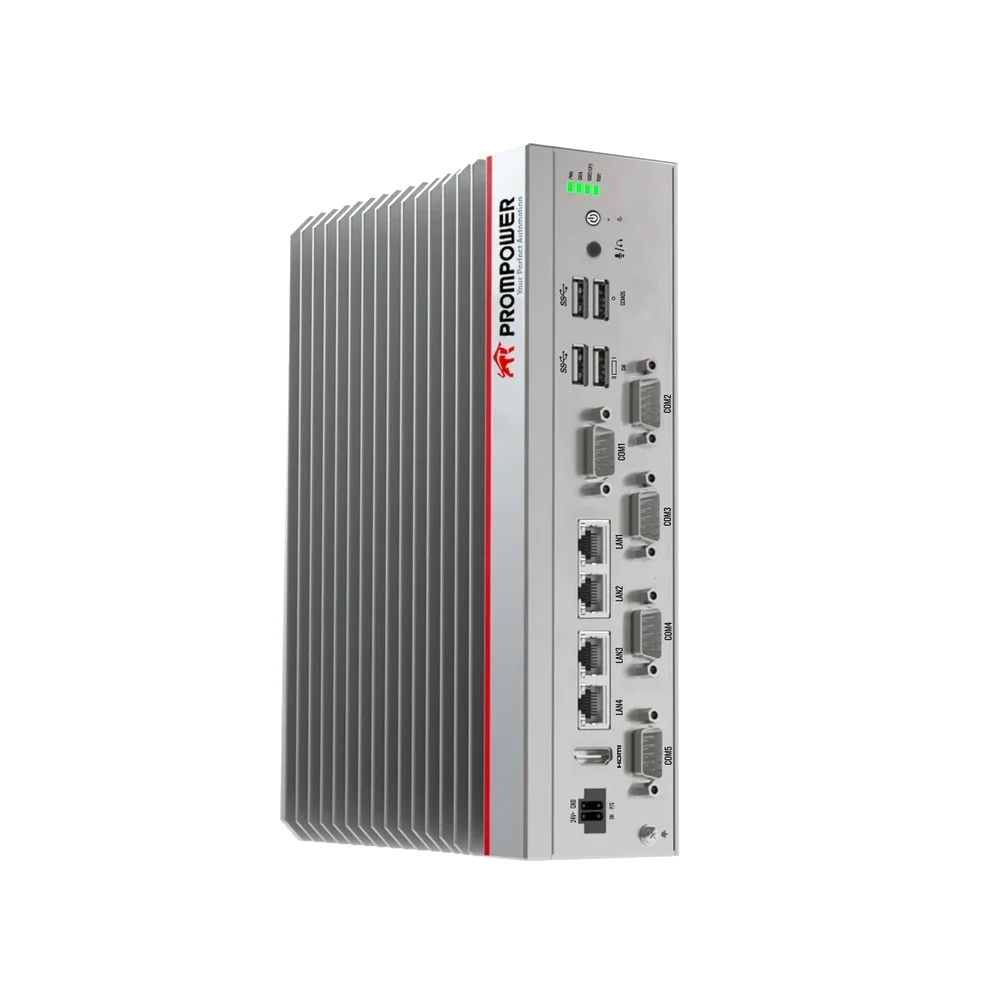

Стандартный набор — порты USB, Ethernet, последовательные порты RS-232, RS-422 и RS-485, видеовыходы VGA и HDMI. В моделях со слотами PCI и PCIe набор расширяется платами под конкретную задачу.
Штатный способ снять аварию — запись единицы в катушку 00008 по Modbus функцией 05 «запись одной катушки». После сброса устройство само возвращает катушку в ноль. Кнопки сброса на панели у этой серии нет. Обязательное условие из руководства: перед сбросом снимите команду пуска.
Это три разных физических интерфейса на одном разъёме: RS-232 — связь «точка-точка» на короткое расстояние, RS-422 — дифференциальная линия с одним ведущим и несколькими ведомыми, RS-485 — дифференциальная шина, к которой подключается несколько устройств.
Состояние физических входов лежит в блоке дискретных входов и читается функцией 02. Блок занимает адреса 10001…10008, реально используются первые четыре, остальные зарезервированы.
В одном шкафу — можно и нужно, вплотную — нежелательно. Преобразователь частоты одновременно источник тепла и источник высокочастотных помех, поэтому его разносят с контроллером по разным зонам шкафа. Что делать при компоновке: Разнесите по высоте и по горизонтали.
RS-232 — это связь «точка — точка» на короткое расстояние с одним устройством на порт. RS-485 — двухпроводная шина, к которой параллельно подключаются десятки устройств на дистанции в сотни метров.
У PD150 два дискретных выхода: транзисторный Y и одно реле TA/TB/TC. Функция реле задаётся параметром F6-00 (заводское значение 4 — «Ошибка, активна при автосбросе»), функция выхода Y — параметром F6-01 (значение 1 — «В работе»).
В каталоге пять позиций серии PDBU на напряжение 400 В, закрывающих преобразователи от 45 до 280 кВт. Различаются они минимальным сопротивлением резистора, пиковым током и наличием интерфейса связи.
Да, порт COM3 у этой модели есть. В сводных таблицах характеристик в строке COM3 иногда стоит прочерк — это ошибка таблицы, а не признак урезанной комплектации: физически порт распаян и работает. Что с этим делать при проектировании связи: Планируйте порты по назначению.
Все настройки связи собраны в группе P10: P10.01 — протокол (0 — Modbus RTU), P10.02 — адрес привода (0–247, по умолчанию 1), P10.03 — скорость передачи, P10.04 — конфигурация протокола, P10.05 — задержка ответа (0–250 мс, по умолчанию 2 мс).
Связь строится по RS-485 витой парой в шлейф: контроллер — ведущее устройство, приводы — ведомые с уникальными адресами. Настройки обмена на обеих сторонах должны совпадать буква в букву, иначе связи не будет. Порядок работы: Проложите линию.
Двумя типами плат: ED устанавливается в левый порт расширения и даёт порт COM3, BD — в верхний и даёт COM4 и COM5. Обе платы встают внутрь корпуса и не занимают место на рейке. Плата ED. PMP-NES-ED добавляет один порт RS232 и один RS485, но работать они могут не одновременно.
Шкаф управления рассчитан на такую связку: на его панели выведены 16 дискретных входов, 16 дискретных выходов, аналоговый интерфейс, последовательный интерфейс RS485 и сетевой порт. Для типовой ячейки хватает дискретных сигналов.
Команда CFGCR выгружает текущие настройки последовательного порта в блок регистров, откуда их можно вывести на панель оператора или сравнить с ожидаемыми. Это единственный штатный способ узнать из программы, с какими параметрами реально работает порт. Формат записи: CFGCR HD0 K8 K2.
Да. В среде разработки есть набор драйверов связи с устройствами разных вендоров — это штатная функция обеих серий, а не отдельная опция. Панель одинаково работает с контроллерами, приводами и приборами разных производителей, если у них есть поддерживаемый интерфейс и протокол.
При настройке порта из программы скорость задаётся не числом бит в секунду, а номером из таблицы. Записать в регистр скорости значение 19200 нельзя — контроллер ждёт код 7. Код — Скорость — Код — Скорость. 1 — 300 — 12 — 192000. 2 — 600 — 13 — 256000. 3 — 1200 — 14 — 288000. 4 — 2400 — 15 — 384000.
Технически можно, и он даже проработает какое-то время. Но в цехе офисный системный блок отказывает по трём предсказуемым причинам: забитый пылью вентилятор, вибрация и провалы питания. Если простой линии стоит дороже разницы в цене, ставить его не надо. Что происходит на практике: Пыль.
На панели шкафа управления выведены 16 цифровых входов, 16 цифровых выходов, аналоговый интерфейс, вход энкодера, порт RS-485, интерфейсы дистанционного включения, управления питанием и функций безопасности, а также USB 3.0 и второй порт Ethernet.
Панели серии PH работают с последовательными микропринтерами — теми самыми, что печатают на узкой ленте. Настраивается принтер в разделе Settings → Communication Settings, отдельным пунктом. Задаются два набора параметров.
Встроенных портов три — RS232, RS485 и Ethernet, а ещё два-три добавляются платами расширения. В командах связи порт указывается номером, и нумерация не совпадает с расположением разъёмов. Номер — Порт — Где находится. COM1 — RS232 — 8-контактный разъём Mini Din слева от выходной клеммной колодки.
Да, это штатный режим. Панель ведёт несколько независимых соединений одновременно: например, контроллер по Ethernet и группу преобразователей частоты по RS-485. У старших моделей серии PH для этого есть три COM-порта плюс сетевой.
Команды пуска, останова и сброса аварии пишутся в один регистр 0x0130: значение 0x0001 — запуск, 0x0003 — остановка, 0x0004 — устранение неисправности. Регистр доступен только на запись. Настройки связи: C04 — коммуникационный адрес, диапазон 1–127, заводское значение 1.
PD210 работает в сети Modbus RTU как ведомое устройство и поддерживает два кода функций: 03 — чтение нескольких 16-битных регистров и 06 — запись одного регистра. Групповой записи (код 16) нет. Что настроить в группе Fd: Параметр — Назначение — По умолчанию.
