Вопросы по теме: Дискретный вход

F014 означает, что выходной ток встроенного источника 24 В или ток выхода DO1 превысил 100 мА. Привод останавливается по выбранному режиму остановки, перезапуск возможен через 1 секунду после устранения причины. Что проверять: короткое замыкание в цепи 24 В — самая частая причина.

Привод умеет сообщать контроллеру не только «позиция достигнута», но и состояние по скорости: вал вращается, скорость совпала с заданием, скорость достигнута. У каждого такого сигнала два параметра — один назначает сигнал на клемму, второй задаёт порог срабатывания.

Датчик подключается на свободный дискретный вход преобразователя частоты так же, как на вход ПЛК: питание от общего источника 10–36 В постоянного тока, сигнальный провод — на вход с логикой, совпадающей с типом выхода датчика (NPN или PNP).

Почти всегда причина в смещении адресов. Номера в таблицах руководства записаны в классической нотации Modbus, где нумерация начинается с единицы, а в кадре запроса передаётся смещение, начинающееся с нуля. Разница ровно в единицу.

Прямая замена подбирается по номинальному току и мощности двигателя, а не по артикулу снятого аппарата. Для серии P2S-100 в каталоге указаны альтернативные коды: для большинства позиций в карточке товара перечислены соответствующие изделия Siemens, ABB и Eaton.

Смена инструмента — это не механическая операция, а изменение системы. Руководство требует убедиться в правильности настроек установки, включая положение центральной точки инструмента, его массу и смещение этой точки, а подключение робота к другому оборудованию рассматривает как повод для…

Это особенность серии, из-за которой одна и та же схема управления ведёт себя на разных типоразмерах не одинаково. В корпусах 1 и 2 (модели до 2,2 кВт трёхфазных и до 1,5 кВт однофазных) клемма GND объединена с COM — общая точка аналоговых и дискретных цепей одна.

Для разъёма M8 нужен трёхконтактный кабель под M8, для разъёма M12 — четырёхконтактный кабель под M12; кабели PROMPOWER универсальны и подходят как к датчикам PROMPOWER, так и к датчикам сторонних производителей с тем же типом разъёма.

Условный тепловой ток приставок PLAD — 10 А при 60 °C, но рабочий ток зависит от режима: 6 А при 120 В в категории AC-15, 1,04 А при 690 В AC-15, 0,55 А при 125 В DC-13 и всего 0,1 А при 600 В DC-13. Номинальное рабочее напряжение — 690 В AC при частоте 25…400 Гц.

Фиксированные скорости хранятся в группе FC: параметры FC-00…FC-15 задают шестнадцать предустановленных частот. Диапазон каждой — от −F0-09 до F0-09 (или от −100,0 до 100,0 %), заводское значение 0,00 Гц; знак минус задаёт обратное направление.

Оба механизма реализуются стандартными блоками SoftMotion: электронный редуктор связывает ведомую ось с ведущей постоянным передаточным отношением, электронный кулачок — по таблице, где каждому положению ведущей оси соответствует положение ведомой. Электронный редуктор.

У MDR-10 и MDR-20 сигнал DC OK активный, то есть представляет собой напряжение, а не сухой контакт: 9~13,5 В при токе до 40 мА в исполнении на 12 В и 18~27 В при токе до 20 мА в исполнении на 24 В.

Чаще всего вход исправен, а сигнал на него просто не назначен. Все входы у привода многофункциональные: клемма сама по себе ничего не делает, пока соответствующий параметр группы P5 не связан с ней. Проверяйте по порядку: Назначение.

У MDR-40, MDR-60 и MDR-100 сигнал DC OK выведен беспотенциальным контактом реле с номиналом 30 В / 1 А на резистивную нагрузку. Контакт замкнут, когда питание подано и выход в норме, и разомкнут, когда питания нет или выход неисправен.

Err21 — внешняя ошибка, пришедшая на дискретный вход. Это не отказ преобразователя: сигнал сформировала внешняя схема, а привод его отработал, поэтому искать надо не в приводе, а в том, что подключено ко входу.

ПИД-регулятор PD150 включается выбором F0-02 = 7 (источник задания частоты — ПИД) и настраивается в группе FA. Нумерация параметров здесь своя, с PD210 не совпадающая: коэффициенты лежат не в начале группы, а в середине. Задание и обратная связь.

Схемотехнически это возможно, но у обеих схем есть цена, которую задают паспортные параметры серии K: перепад напряжения на выходе менее 1,5 В и ток утечки менее 0,01 мА. Последовательное включение даёт логическое «И», параллельное — «ИЛИ».

У MDR-10 и MDR-20 DC OK — это активный сигнальный выход, а не сухой контакт: он выдаёт напряжение, привязанное к выходу блока. У MDR-40, MDR-60 и MDR-100 на том же месте стоит беспотенциальный контакт реле.

Да. Это и есть заводская схема: преобразователь поддерживает разные режимы работы дискретных входов, и по умолчанию логическая единица на входе формируется от внутреннего источника питания аппарата. Внешний блок питания для реле и кнопок не нужен. Как это работает.

Привод хранит восемь последних ошибок, но с разной глубиной: подробности записываются только для двух свежих, остальные шесть — это просто коды. Полный набор для двух последних (последняя — номер 1): Что записано — Ошибка 1 — Ошибка 2. Код ошибки — U0-01 — U0-10. Частота, Гц — U0-02 — U0-11.

Аналоговый вход AI1 у PD210 один, и его характеристика полностью настраивается четырьмя точками плюс фильтром. Заводская зависимость линейная: 0 В соответствует 0 %, 10 В — 100 % от опорной величины.

Профиль скоростей — это встроенный шаговый автомат: привод сам проходит до шестнадцати этапов, на каждом держит свою скорость заданное время и переключается дальше без внешнего контроллера. Включается он значением F0-02 = 5 (или F0-04 = 5) и настраивается в группе FC.

Логику дискретных входов переключает перемычка J1 на плате управления. Заводское положение — NPN, то есть отрицательная логика: вход активируется замыканием на общий провод. Проверять тип логики нужно до подачи питания и до подключения цепей управления.

Тонкое реле берут ради плотности монтажа и малого потребления катушки, реле общего назначения — ради тока и ресурса. Ключевые цифры: 6 A и 3×10⁴ циклов против 12 A и 1×10⁵ циклов.

Да. Дискретному входу назначается функция переключения канала управления, и по внешнему сигналу привод переходит с панели на клеммную колодку и обратно. Точно так же переключается и канал задания частоты.

CN0 — основной разъём управления, 44 контакта. На нём собрано всё, кроме силовых цепей и энкодера: импульсный вход, дискретные входы и выходы, аналоговые команды, линия RS-485 и выход деления частоты энкодера. Раскладка ниже соответствует аппаратной версии 3.1.32 и новее. № — Сигнал — № — Сигнал.

Да, и это типовая модернизация. УПП решает ту же задачу лучше: снижение пускового тока получается плавным, а не двумя ступенями, и исчезает бросок тока в момент переключения со звезды на треугольник. Чем схема на УПП выигрывает: Нет броска при переключении.

На плате управления PD310 три DIP-переключателя, и каждый отвечает за свою группу цепей. Ошибиться легко: настройка режима сигнала есть и в переключателе, и в параметре, и они должны совпадать. S1 — режим аналогового выхода AO1: напряжение 0–10 В или ток 0–20 мА.

Спецификация серии K перечисляет преимущества прямо: бесконтактное обнаружение, отсутствие износа, высокая частота переключения, высокая точность переключения, виброустойчивость, защита от пыли и влаги. За каждым пунктом стоят конкретные параметры линейки.

Состояние физических входов лежит в блоке дискретных входов и читается функцией 02. Блок занимает адреса 10001…10008, реально используются первые четыре, остальные зарезервированы.

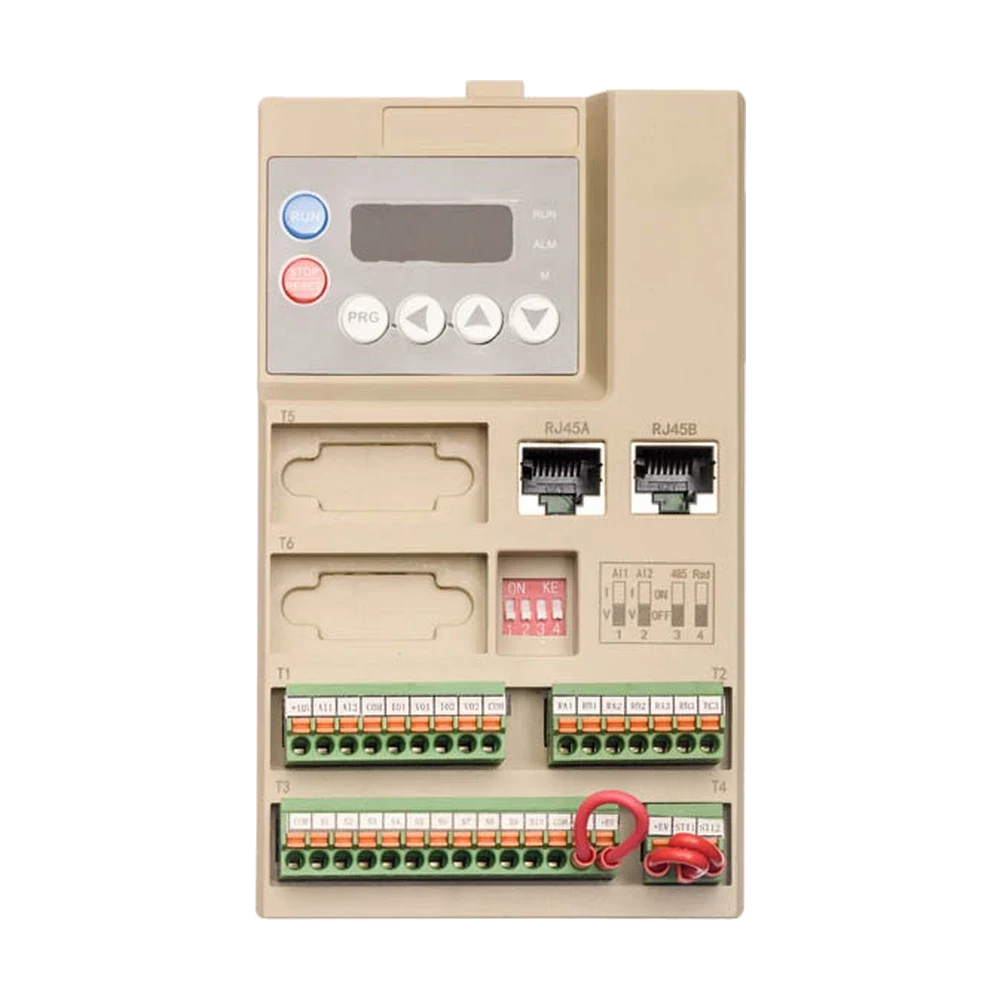

Плата управления одинакова для всей серии. Питание: +10V — опорное напряжение для потенциометра, максимум 20 мА, нагрузка 1–10 кОм, защита от короткого замыкания; GND — общая для него.

В одном шкафу — можно и нужно, вплотную — нежелательно. Преобразователь частоты одновременно источник тепла и источник высокочастотных помех, поэтому его разносят с контроллером по разным зонам шкафа. Что делать при компоновке: Разнесите по высоте и по горизонтали.

Толчковый режим настраивается четырьмя параметрами: F0-36 — режим толчка, F0-37 — частота толчка (диапазон от 0,00 Гц до A0-00, заводское значение 6,00 Гц), F0-38 и F0-39 — время ускорения и замедления в толчковом режиме.

У PD150 четыре дискретных входа X1–X4, функции которых задаются параметрами F5-00…F5-03. Заводская раскладка: X1 = 1 (пуск вперёд), X2 = 2 (пуск назад), X3 = 8 (сброс ошибки), X4 = 10 (предустановленная скорость бит 0).

Можно, если каждый датчик заведён на вход, который поддерживает его тип сигнала, — сама по себе смешанная схема не проблема, важно не заводить NPN-датчик на строго PNP-вход и наоборот.

Да, в линейке есть и весовые модули для тензодатчиков, и модуль для абсолютных энкодеров с интерфейсом SSI. Это ровно те задачи, где обычный аналоговый вход не подходит: там нужны и разрядность, и специальный интерфейс. Что доступно: Взвешивание и дозирование.

Предустановленные задания частоты в PD150 хранятся в группе FC и выбираются комбинацией дискретных входов. В отличие от PD210, где уставки задаются в процентах со знаком, здесь они задаются прямо в герцах, в диапазоне от 0,00 Гц до максимальной частоты A0-00.

Да, для простых механизмов контроллер не обязателен: у привода есть три режима с внутренним заданием, и команду в них подают обычные дискретные входы. Выбор режима задаёт параметр P0-01. P0-01 = 1 — момент по внутренней уставке.

Связь строится по RS-485 витой парой в шлейф: контроллер — ведущее устройство, приводы — ведомые с уникальными адресами. Настройки обмена на обеих сторонах должны совпадать буква в букву, иначе связи не будет. Порядок работы: Проложите линию.

Четыре кода, которые обычно вызывают недоумение: три из них связаны со счётчиками наработки, а один — с внутренней диагностикой силовой части. Err16 — неисправность датчиков тока. Привод обнаружил смещение сигнала датчиков тока, установленных на выходных фазах, находясь в неактивном состоянии.

Индуктивные и фотоэлектрические датчики PROMPOWER — дискретные, с транзисторным выходом NPN или PNP и функцией нормально открытый или нормально закрытый; отдельного аналогового исполнения в этой линейке нет.

Шкаф управления рассчитан на такую связку: на его панели выведены 16 дискретных входов, 16 дискретных выходов, аналоговый интерфейс, последовательный интерфейс RS485 и сетевой порт. Для типовой ячейки хватает дискретных сигналов.

Считается частота потока целей и сравнивается с частотой коммутации выбранного типоразмера. Формула простая: частота импульсов в герцах равна числу зубьев, умноженному на обороты в секунду. Полученное число должно быть заметно ниже паспортной частоты датчика, а не равно ей.

Релейный выход преобразователя частоты — это, по сути, тот же сухой контакт: он рассчитан на коммутацию небольшого сигнального тока, а не силовой нагрузки.

У каждого канала свой индикатор — CH1 и CH2, и цвет однозначно показывает состояние канала. Цвет — Состояние. Красный — Ошибка: напряжение в контролируемой цепи менее 150 В либо неверно определяется переход через ноль (помехи). Синий — Готовность: параметры в норме, канал ждёт разрешения запуска.

Трёхпроводная схема нужна там, где пуск делается импульсной кнопкой, а остановка — размыкающим контактом цепи безопасности. В PD210 она включается параметром F5-11, а на один из входов обязательно назначается функция 3 «Разрешение работы». F5-11 = 2 — трёхпроводный режим 1.

Торможение постоянным током в PD210 настраивается отдельно для пуска и для остановки — это разные группы параметров, и путать их не стоит. Обе живут в группе F1, и по умолчанию обе выключены нулевой амплитудой тока.

Это задержка между моментом, когда цель вошла в зону, и моментом, когда выход изменил состояние: у серии K она указана как 0,1 мс на включение и 0,1 мс на выключение для всех типоразмеров. Значение одинаково и для кабельных, и для разъёмных исполнений.

На панели шкафа управления выведены 16 цифровых входов, 16 цифровых выходов, аналоговый интерфейс, вход энкодера, порт RS-485, интерфейсы дистанционного включения, управления питанием и функций безопасности, а также USB 3.0 и второй порт Ethernet.

Устройство поддерживает девять функций Modbus: 01, 02, 03, 04, 05, 06, 08, 15 и 16. Этого хватает и на чтение измерений, и на управление пуском, и на запись уставок. Что чем читается и пишется: 01 — чтение состояния катушек, то есть текущего состояния команд.
